立式摩擦式物料转运输送设备结构

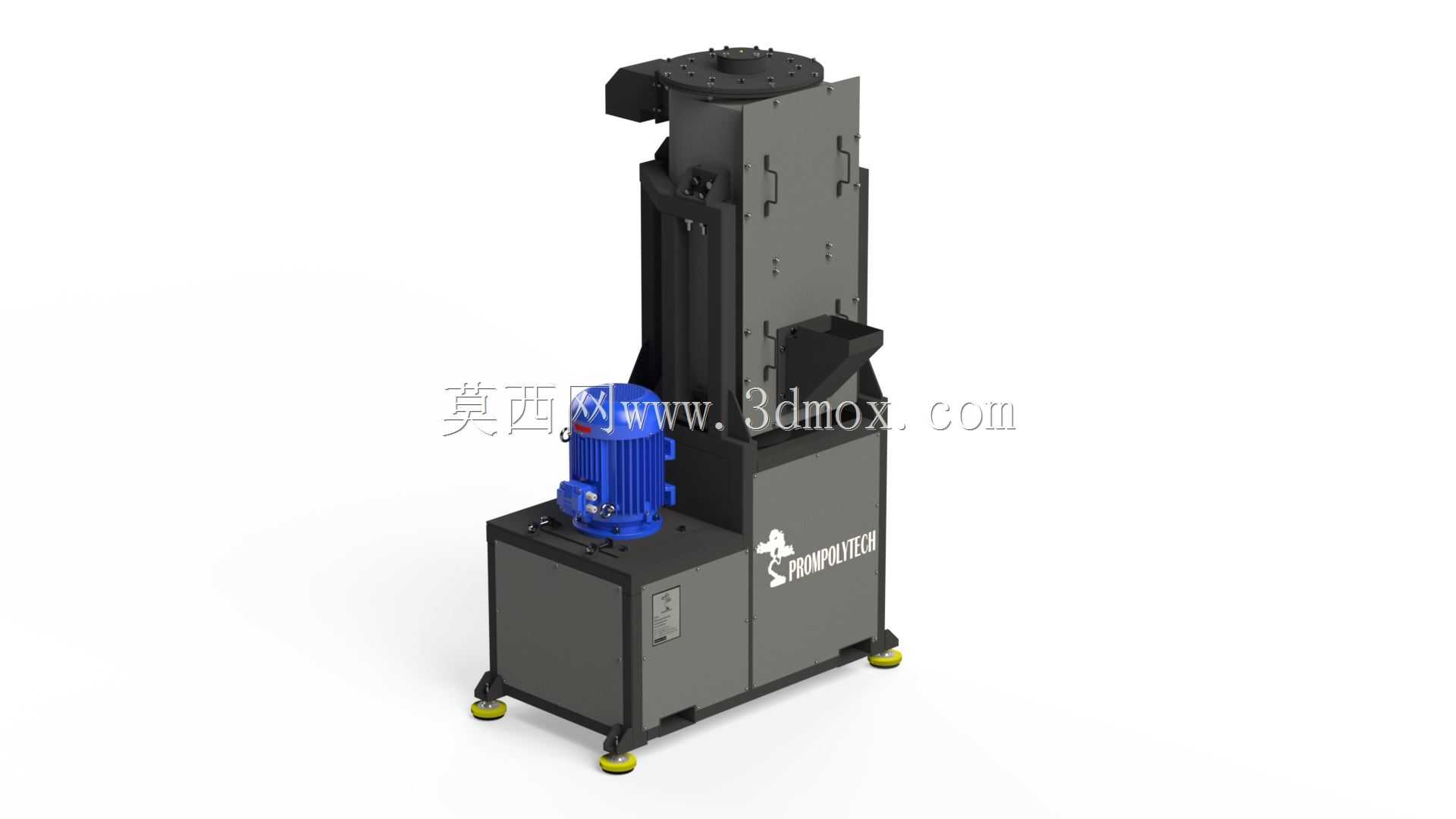

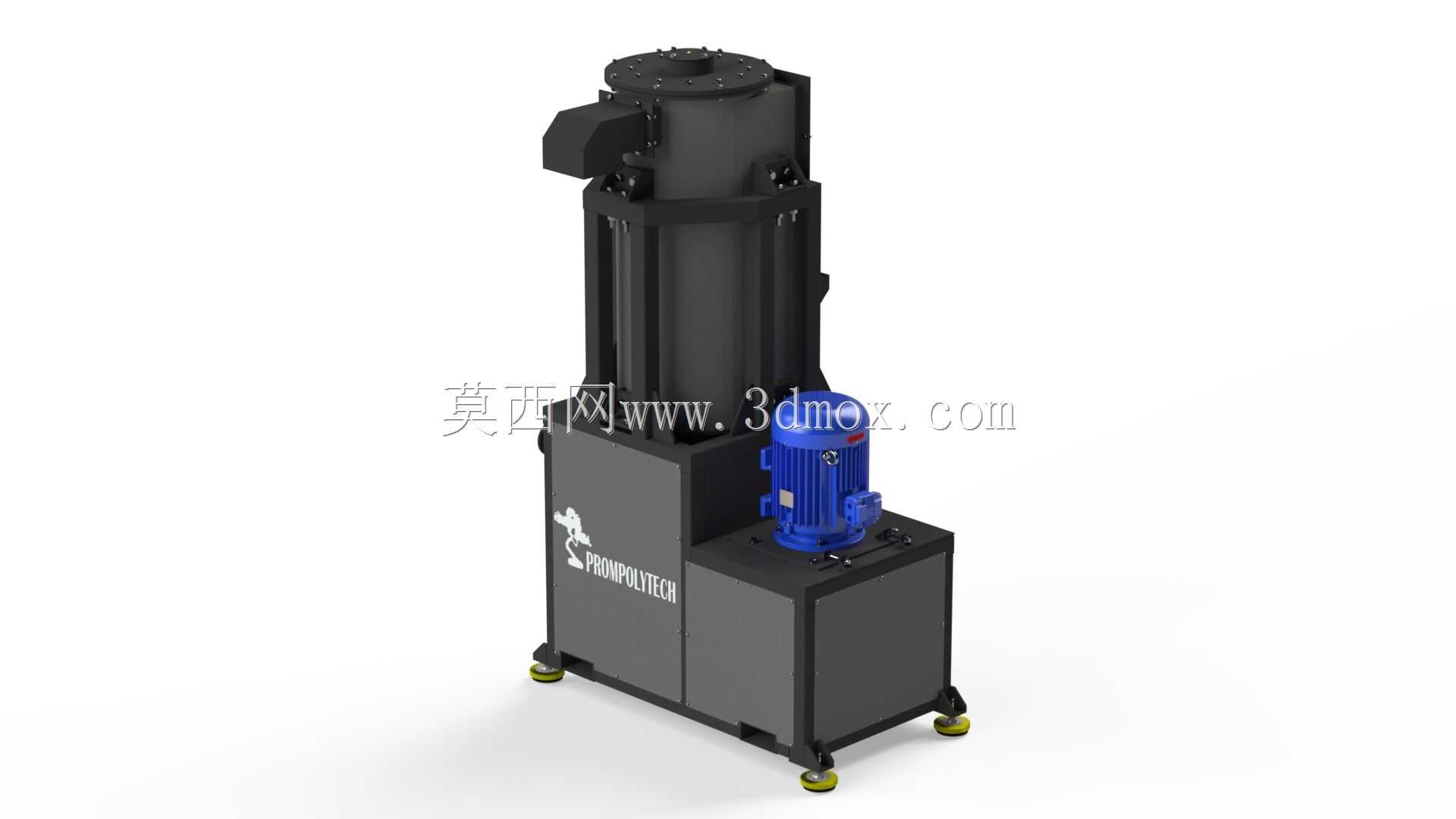

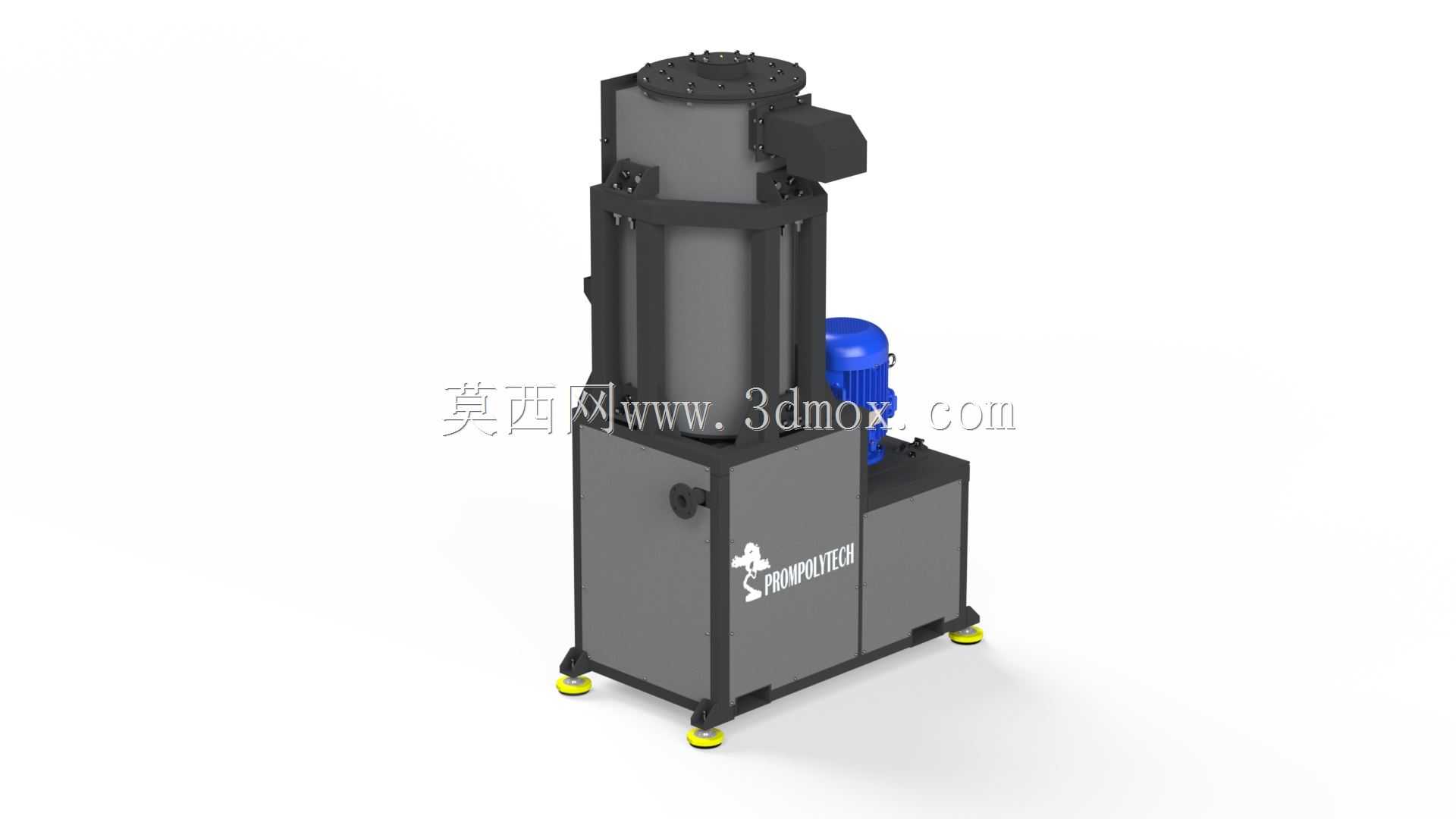

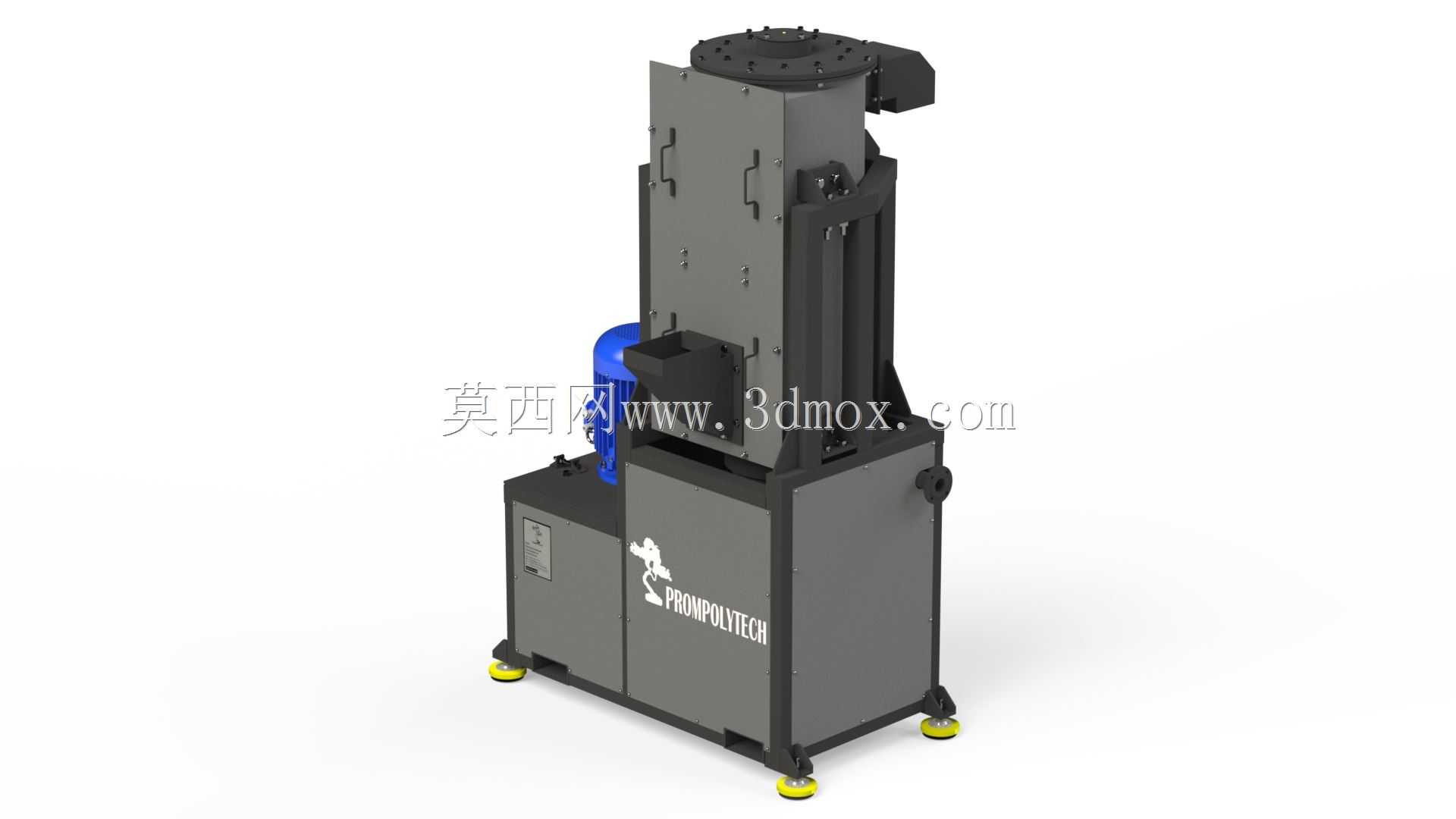

该立式摩擦式物料转运设备主要应用于散状物料加工、仓储转运、工业生产流水线的物料转接环节，可衔接不同高度的输送工位，在粮食加工、建材生产、化工散料输送、固废处理等场景中，完成垂直方向的物料连续转接输送，避免物料在落差转运过程中出现撒漏、扬尘、卡堵问题，适配颗粒状、小块状的干性散料输送需求，可直接对接上游出料设备与下游接料工位，填补短距离垂直物料转运的设备选型空白。设备整体采用立式塔状结构设计，下部为集成动力与承载功能的箱式基座，基座底部配置可调式支撑脚杯，可在安装时调整设备整体水平度，抵消地面不平整带来的安装偏差，基座内部预留动力组件安装空间，将驱动单元封闭在壳体内部，既可以避免生产现场的粉尘侵入动力部件延长使用寿命，也能降低设备运行时的动力噪音向外传递。中部为立式输送腔体，采用框架加封闭护板的结构形式，既保证整体结构的刚性，避免长距离立式输送出现结构形变，也可形成封闭的物料输送通道，抑制输送过程中的粉尘外溢，腔体侧面设置检修口，可在设备出现卡料故障时快速开启清理，无需拆解整体设备结构。上部为物料转接出料段，设置侧向出料口，可根据现场安装布局调整出料方向，适配不同走向的下游输送设备对接需求。设备的动力驱动单元布置在基座侧方，采用直连驱动的布局形式，减少传动环节的动力损耗，动力输出端连接摩擦传动组件，依靠摩擦力带动物料在腔体内完成垂直提升，相比传统斗式提升机，摩擦式输送的结构更简单，运行过程中无料斗往复运动带来的冲击，运行更平稳，对易碎类散料的破损率更低。设计过程中充分考虑现场安装的边界条件，设备整体占地尺寸紧凑，无需额外搭建大型安装平台，仅需平整的硬化地面即可完成固定安装，进料口高度适配常规地面出料设备的出料高度，出料口高度可根据现场对接需求在一定范围内调整，设备侧面预留的安装接口可直接对接除尘管路，在扬尘较大的物料输送场景中，可外接除尘系统实现负压无尘输送。设备的所有外露结构边角均做圆弧过渡处理，避免安装与维护过程中出现磕碰划伤，基座表面设置的观察窗可随时查看内部传动组件的运行状态，日常维护仅需定期检查传动部件的磨损情况与紧固件松紧度，维护难度低，适合工业现场长时间连续运行的使用需求。
