工业隧道式干燥处理设备结构设计

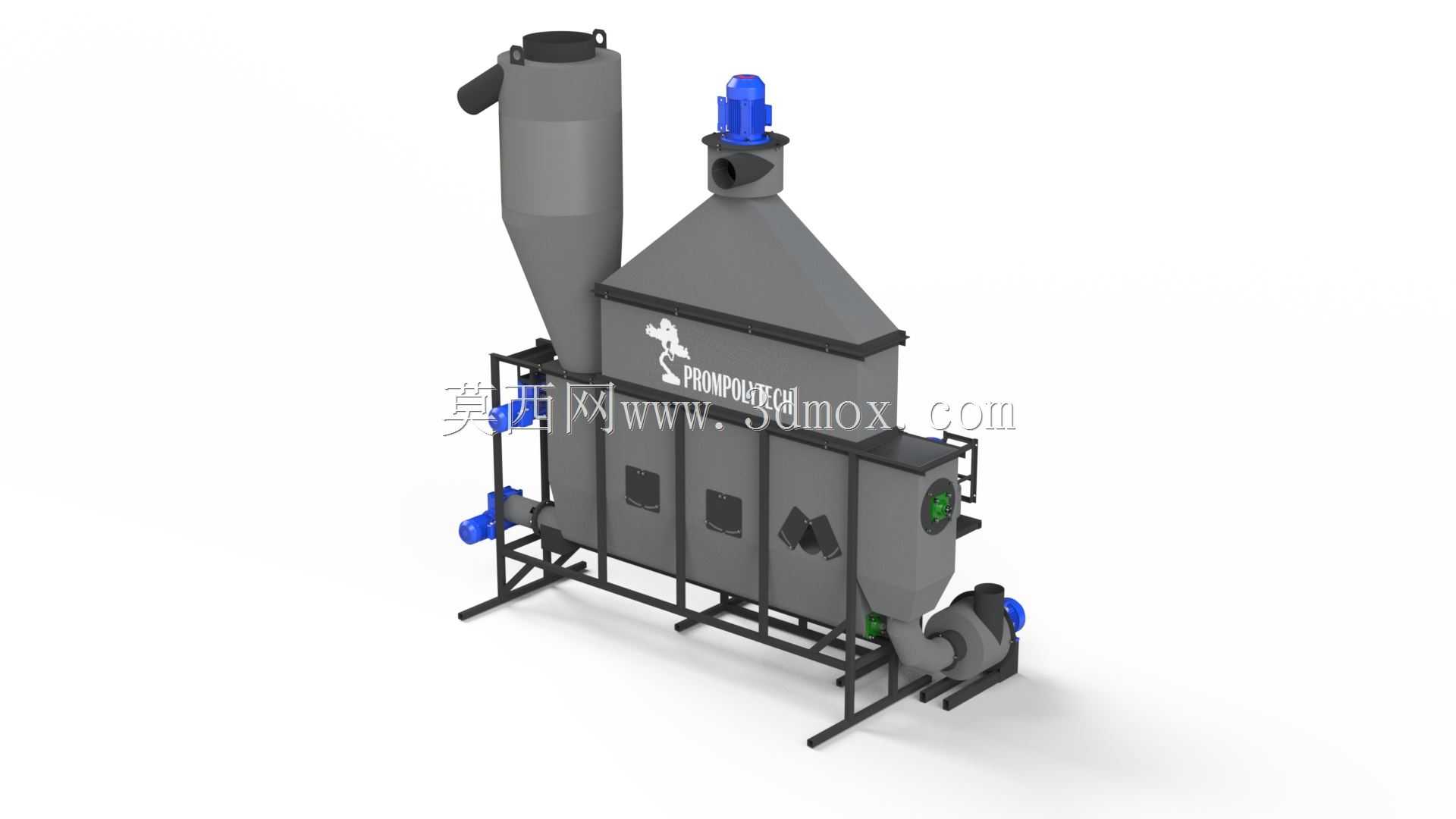

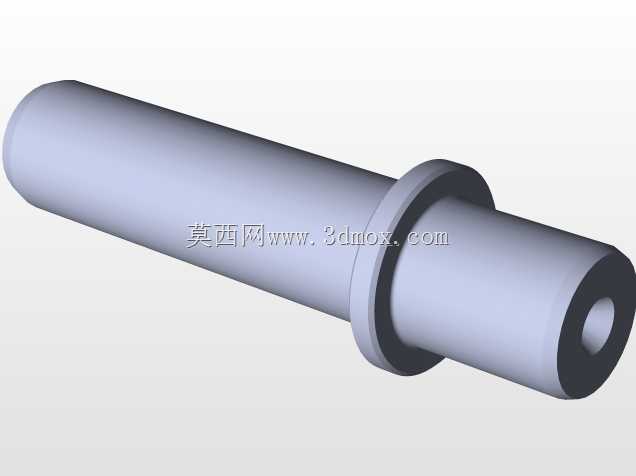

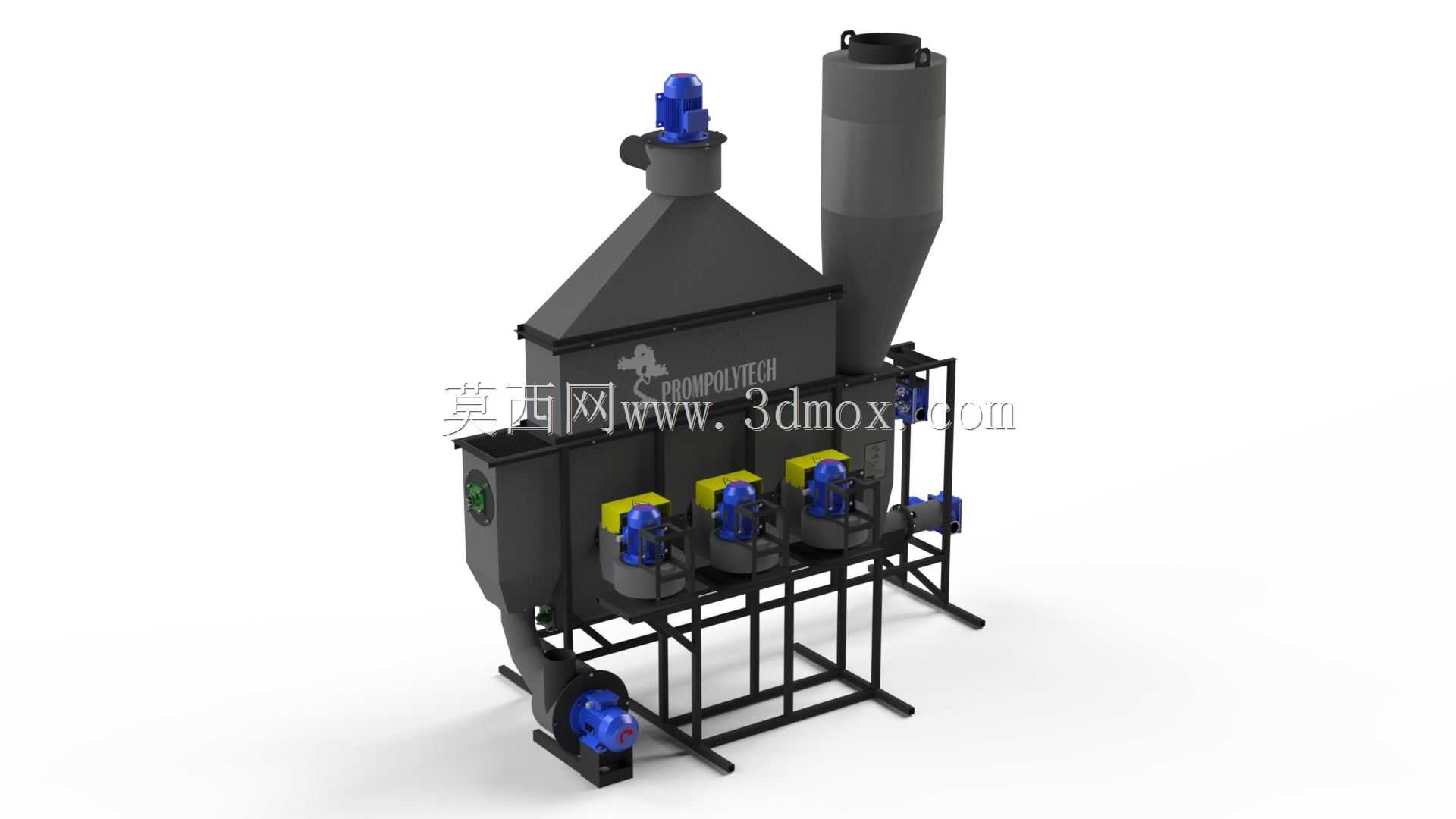

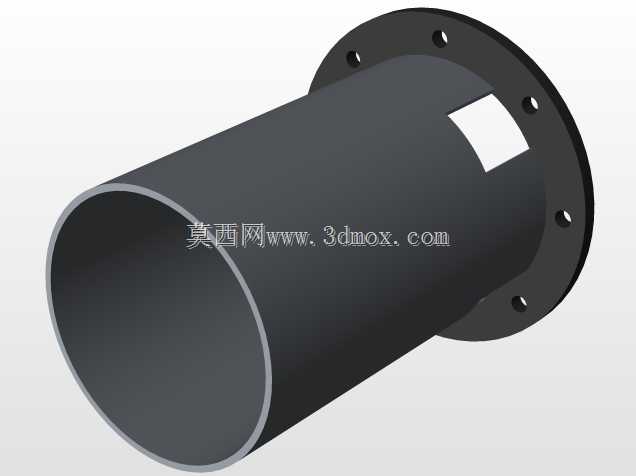

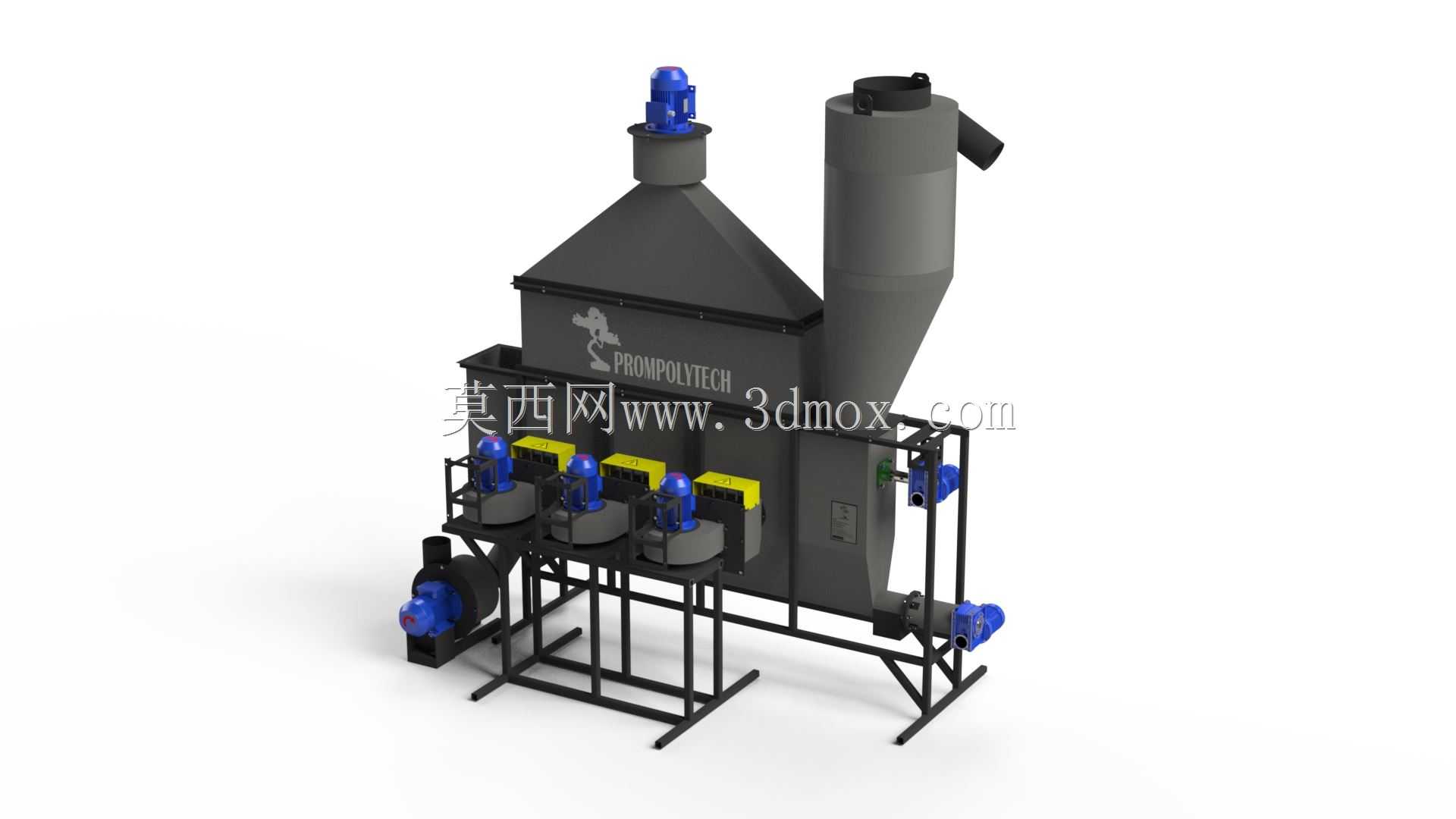

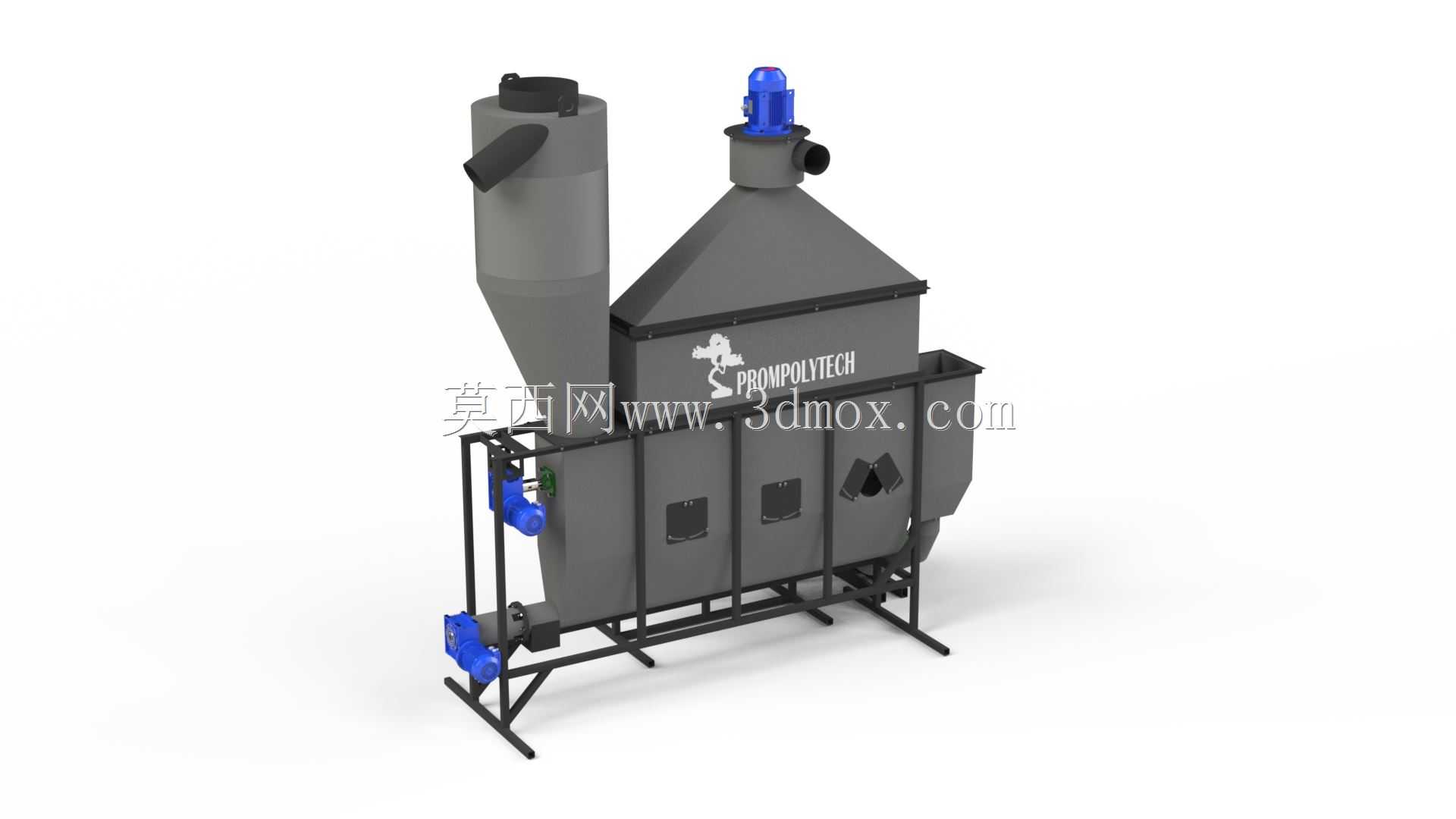

　　这套隧道式干燥设备的三维结构，主要面向连续化工业物料干燥作业场景设计，常见应用在农副产品深加工、建材构件养护、工业零部件表面除水、化工颗粒烘干等需要批量连续处理物料的生产环节，区别于间歇式烘箱的批次作业模式，设备可对接上下游连续生产线，实现物料从进料端到出料端的全程自动化干燥输送，无需频繁开关腔体装卸物料，能大幅降低人工操作强度，提升连续生产的作业效率。

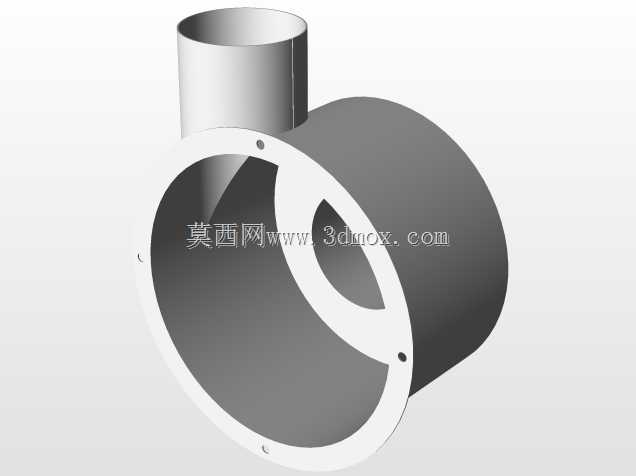

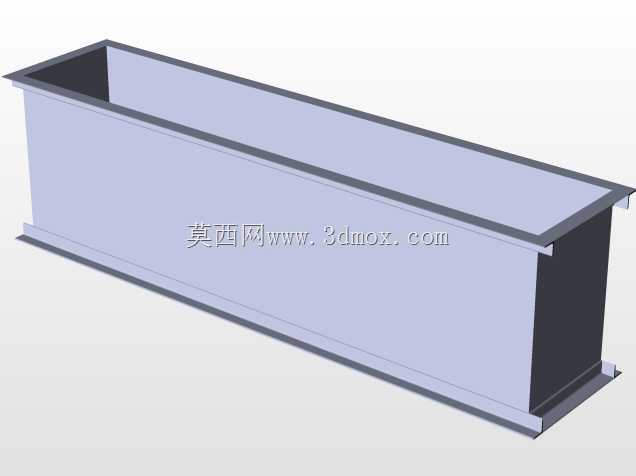

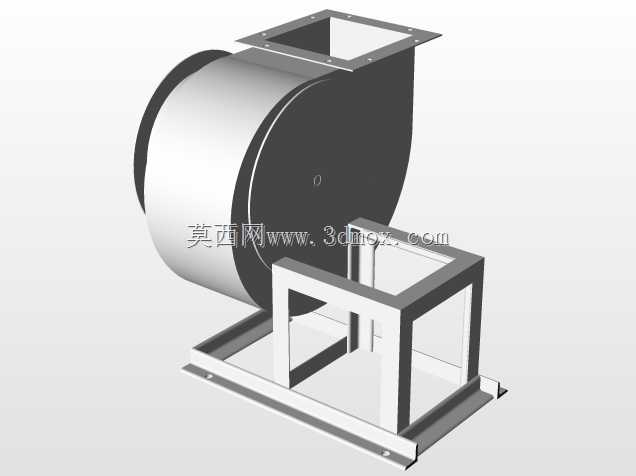

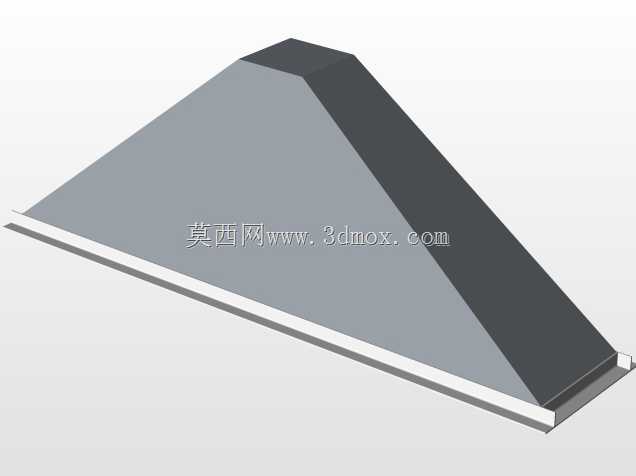

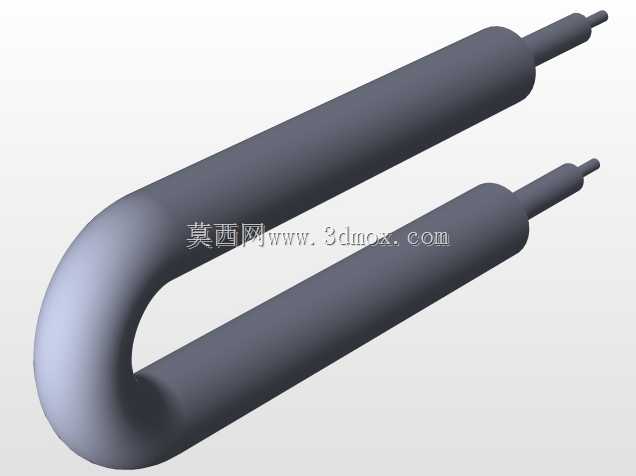

　　从功能结构来看，设备主体分为干燥腔体、热风循环单元、排风除尘单元、动力驱动单元、机架支撑几个核心部分。干燥腔体采用分段式焊接结构，内壁做满焊密封处理，减少热风泄漏损耗，腔体内部预留输送机构安装空间，可根据处理物料的特性适配网带、链板或者辊道输送形式，腔体侧壁预留检修门与观察视窗，方便日常运维时查看内部物料干燥状态，清理腔体内壁残留的物料碎屑。热风循环单元布置在腔体侧方，多组风机搭配加热组件实现腔体内热风的定向循环，避免出现局部温度不均的干燥死角，每组循环单元都设置独立的风量调节结构，可根据不同区段的干燥工艺需求调整热风风速与温度，比如进料段设置较高风速快速带走物料表面游离水，中段保持恒定温度实现物料内部水分的逐步迁移蒸发，出料段适当降低温度避免物料出料后因温差过大出现结露问题。

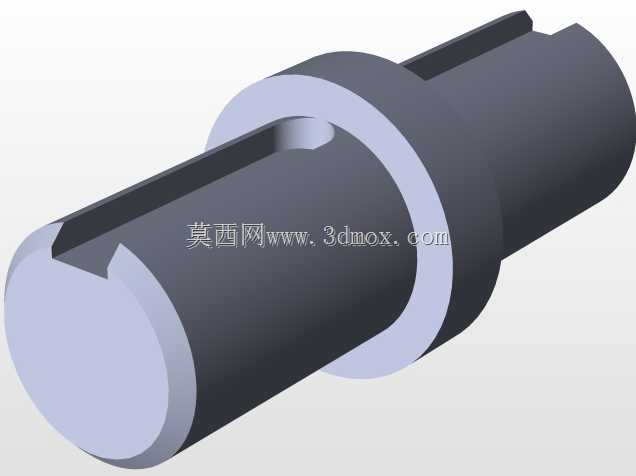

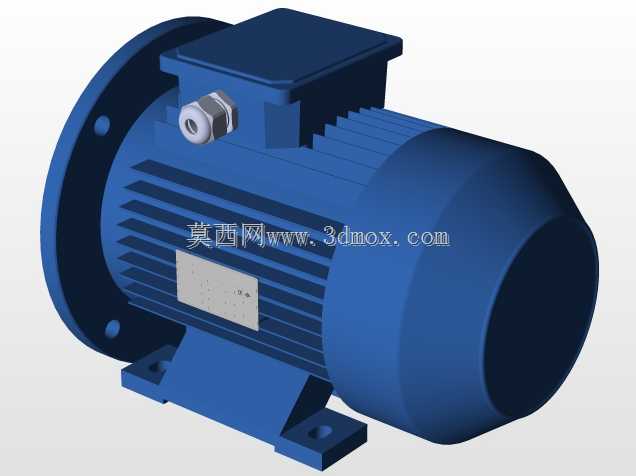

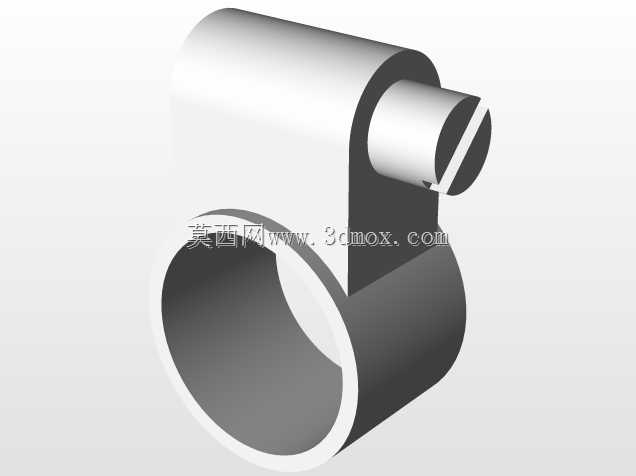

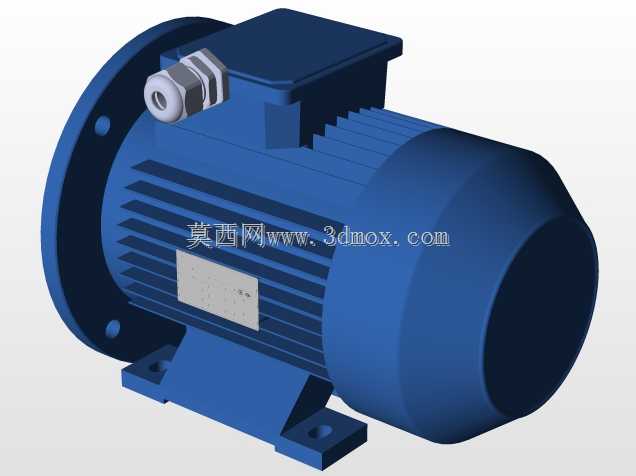

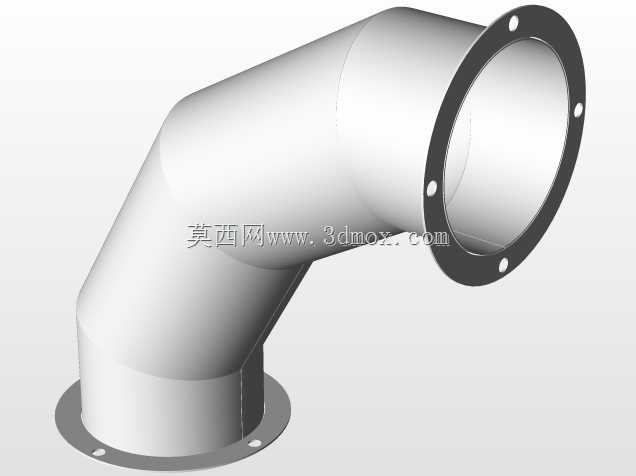

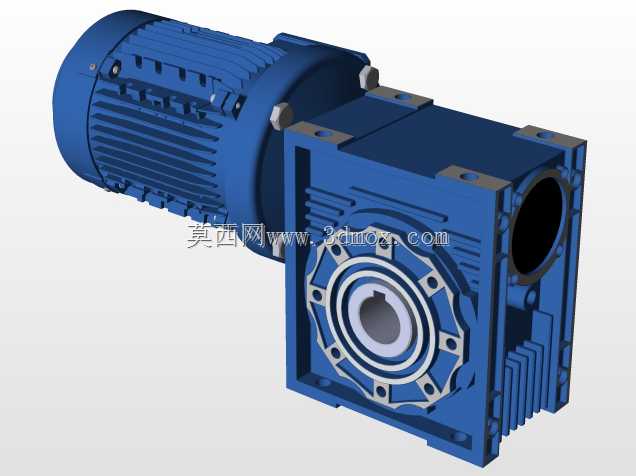

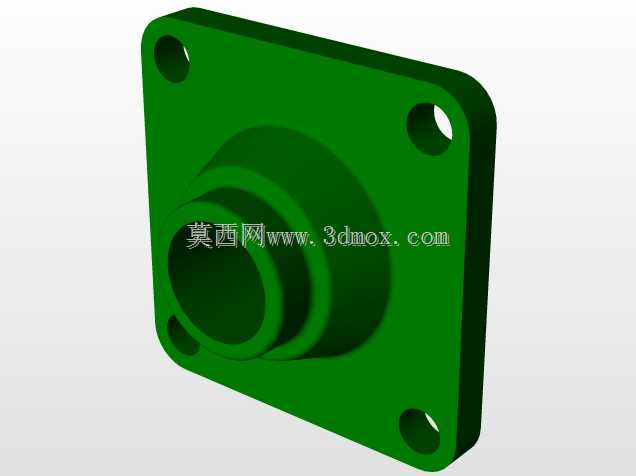

　　排风除尘单元采用旋风分离结构布置在设备顶部侧方，干燥过程中产生的带尘湿热空气先经过旋风结构实现气固分离，拦截气流中携带的物料细粉，减少粉尘外排对车间环境的影响，分离后的湿热空气通过顶部排风管引出车间，部分经过余热回收的气流可重新混入进风端，降低加热单元的能耗。动力驱动单元除了输送机构的驱动电机外，还包含循环风机、排风风机的动力组件，所有电机都采用外置式安装，避免长期处于高温高湿的腔体环境中出现绝缘老化问题，电机与风机叶轮的连接采用皮带传动结构，方便后期维护时调整传动比，更换易损配件。

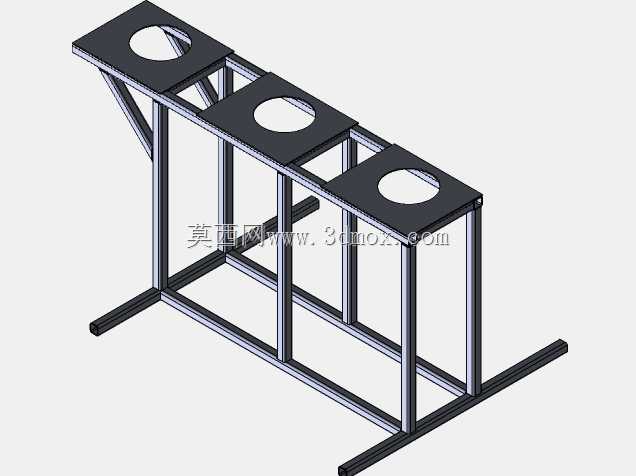

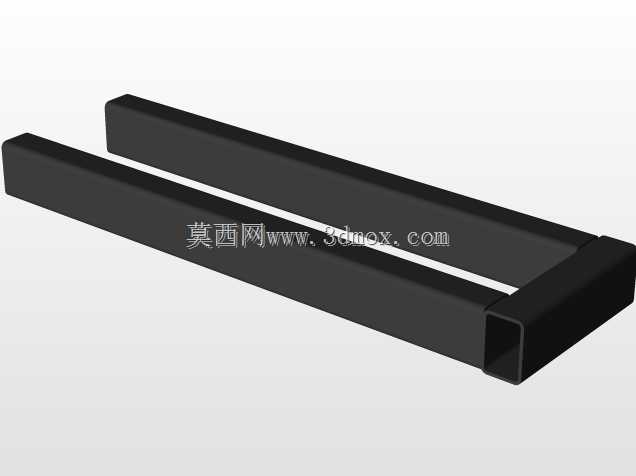

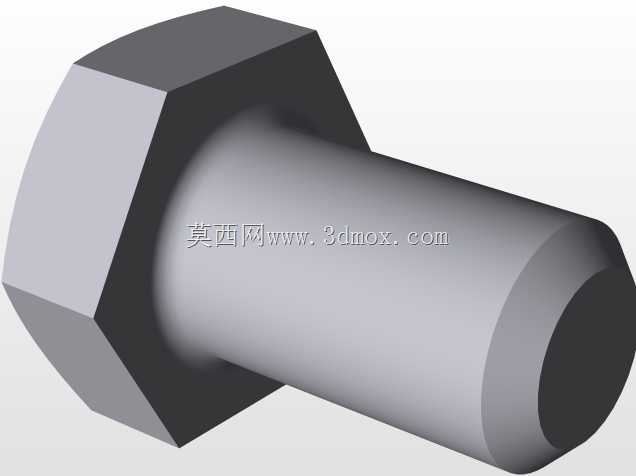

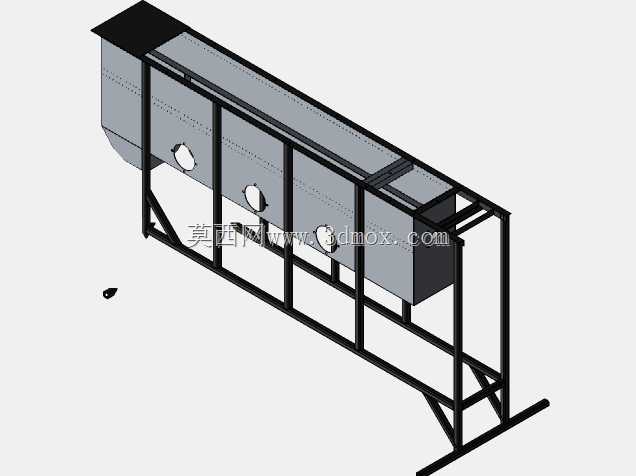

　　设计过程中重点考量了安装边界与现场适配性，设备整体采用撬装式机架结构，所有部件都集成在统一的型钢焊接机架上，机架底部预留地脚螺栓安装孔，现场安装时不需要做复杂的混凝土基础，只要地面平整度满足要求即可完成固定，设备进料端与出料端的接口尺寸做了标准化设计，可直接对接上下游的输送设备，不需要额外做过渡连接结构。外形尺寸方面，设备主体长度根据干燥产能需求做模块化分段设计，单段腔体长度控制在标准运输尺寸范围内，方便长途运输与现场组装，设备顶部的排风管道接口位置预留调整余量，可根据现场风管排布方向调整接口朝向，侧方的循环风机组件都预留足够的检修空间，日常更换电机、清理叶轮时不需要拆解设备主体结构。

　　从结构细节来看，腔体的保温层采用高密度岩棉填充，内外壁之间的保温层厚度经过热传导计算，保证设备满负荷运行时外壁温度不超过环境温度15摄氏度，避免热量损耗同时防止操作人员误触烫伤。所有与物料接触的腔体部分都采用光滑板材制作，转角处做圆弧过渡处理，减少物料挂壁残留，清理时可直接通过高压风或者湿布擦拭完成清洁。旋风除尘单元的下灰口设置密封卸料结构，可在设备不停机的情况下完成收集粉尘的排出，不需要中断干燥作业。设备整体的管路走线都采用外置线槽排布，所有线缆都做耐高温防护处理，避免长期受高温影响出现线缆老化破损，线槽采用快拆式盖板结构，后期排查线路故障时可快速打开盖板操作，不需要拆解设备外护板。
