通用型浮选处理成套工业设备结构

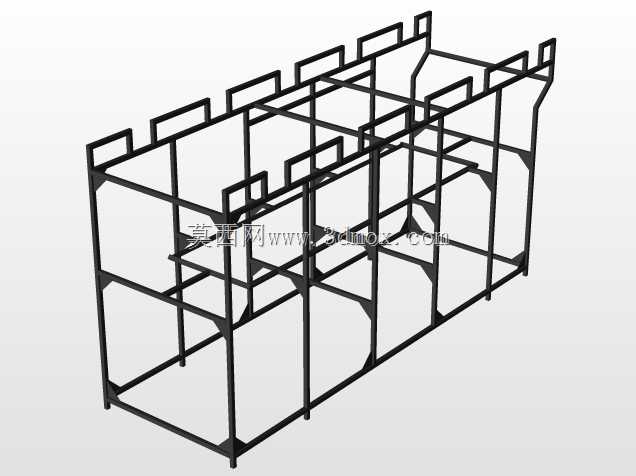

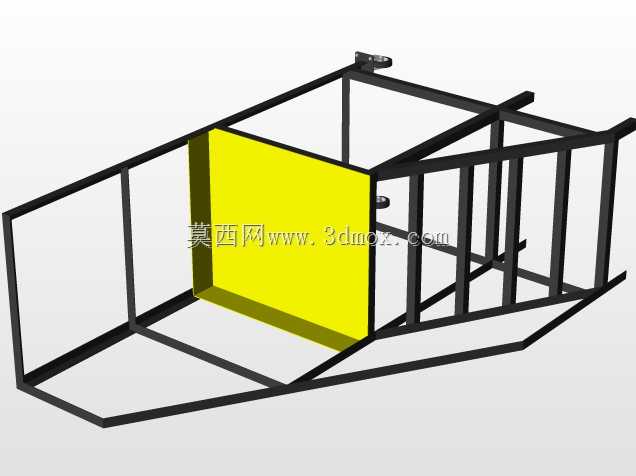

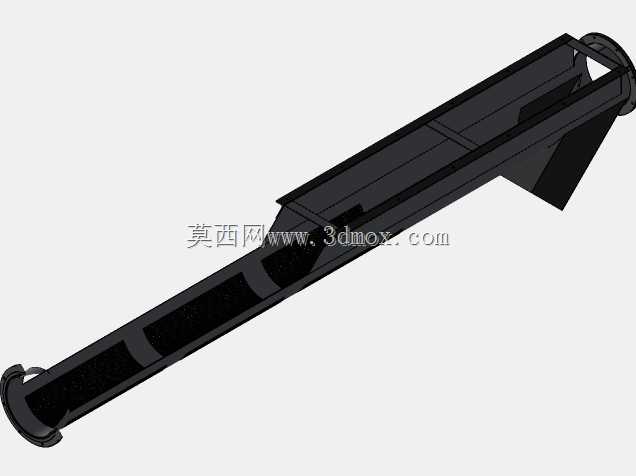

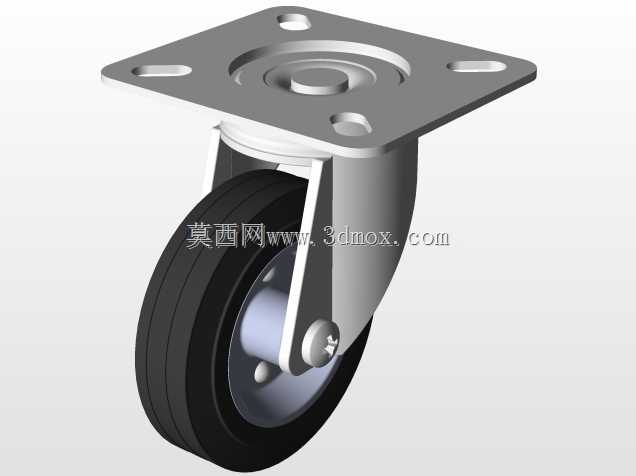

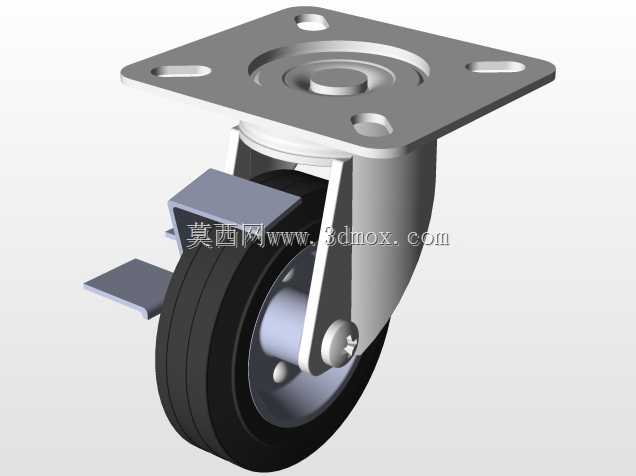

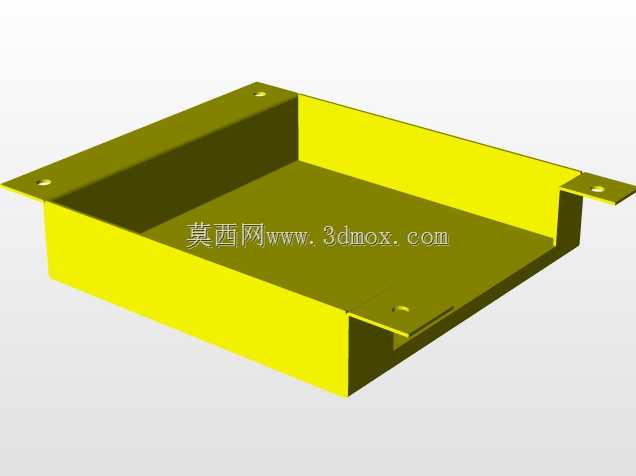

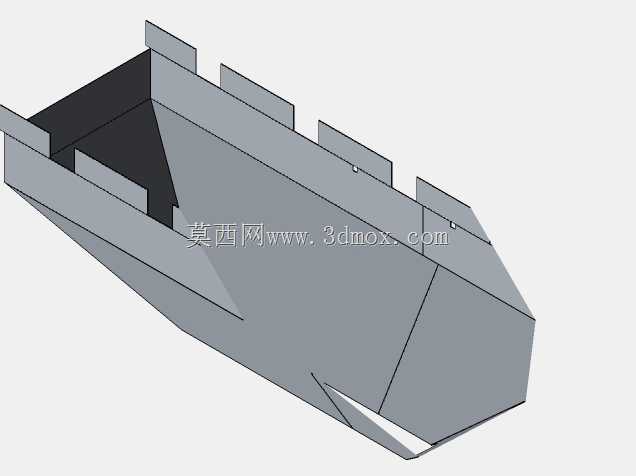

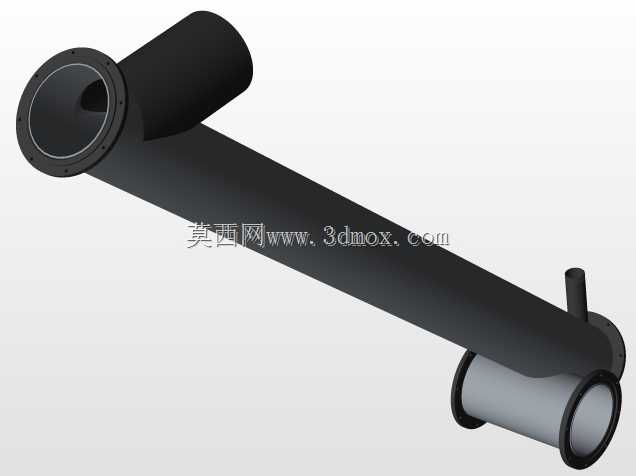

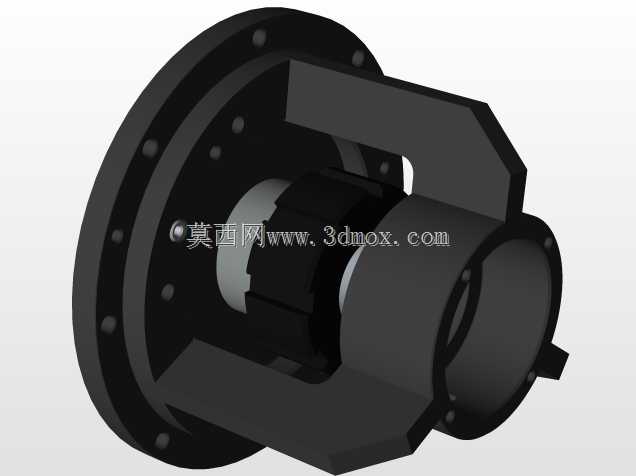

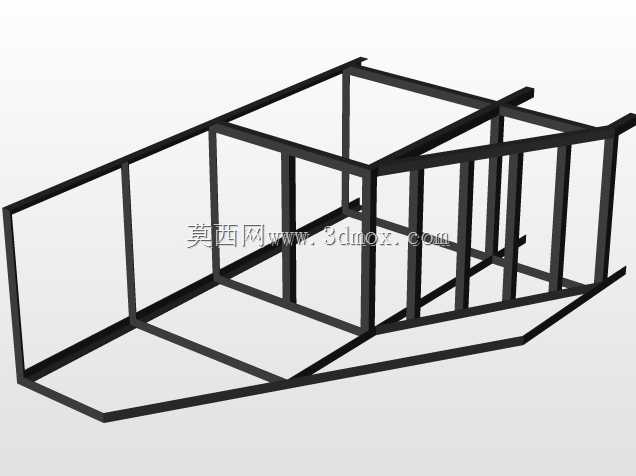

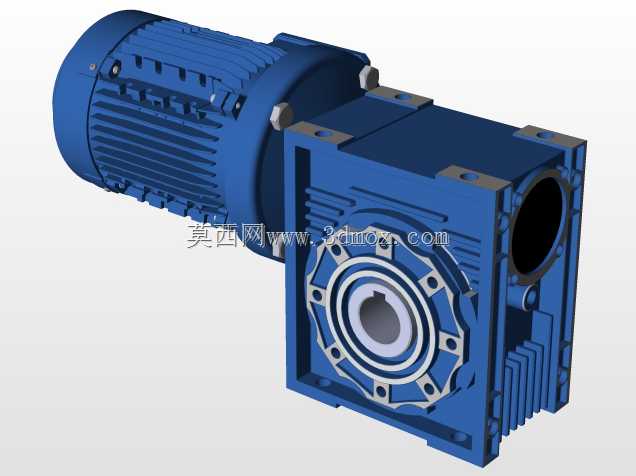

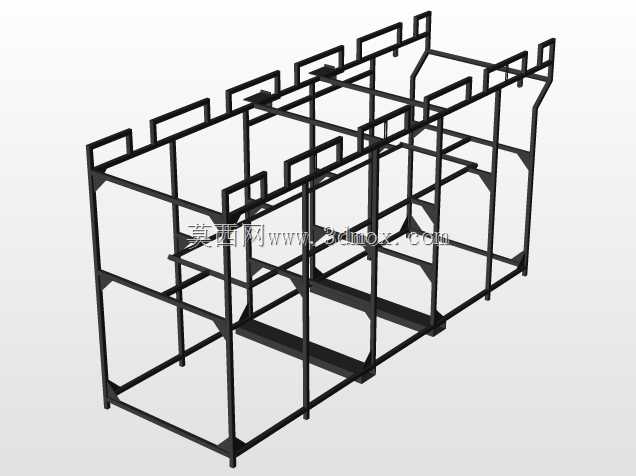

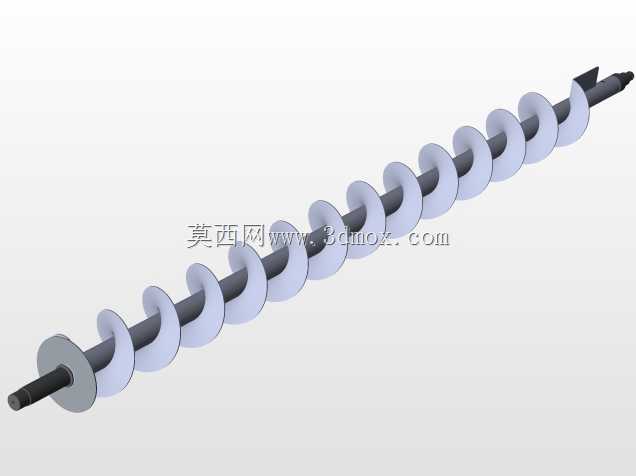

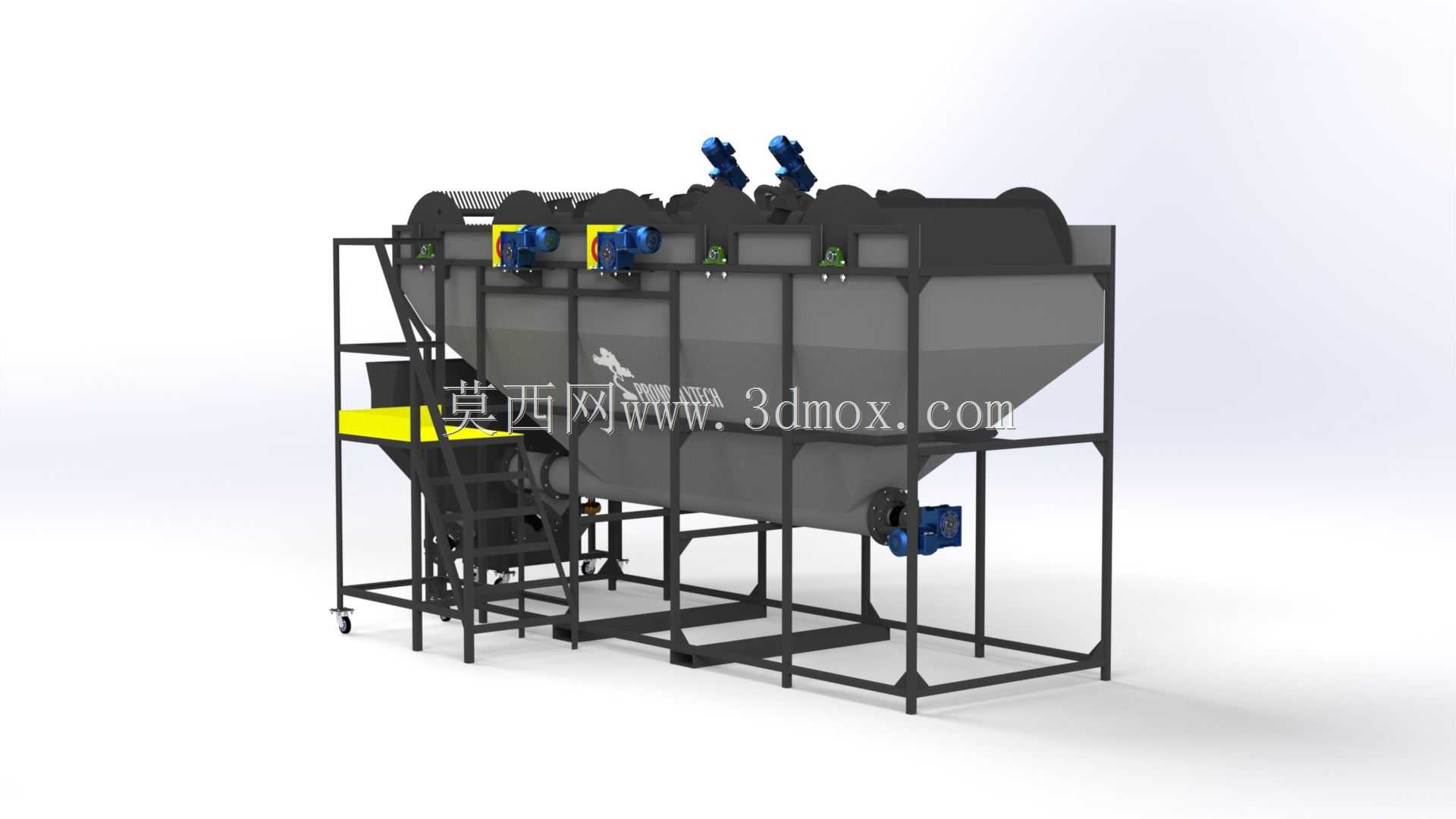

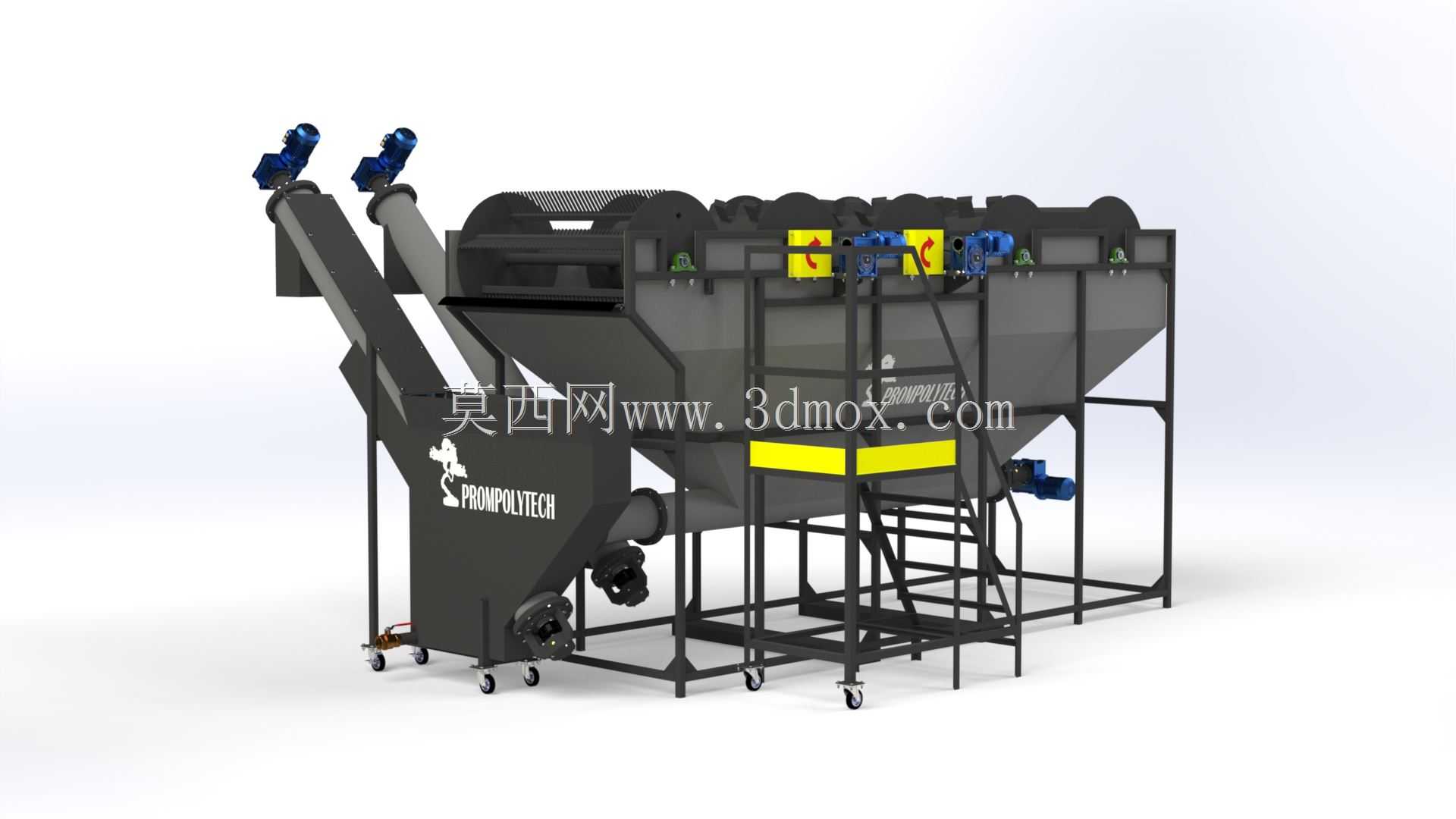

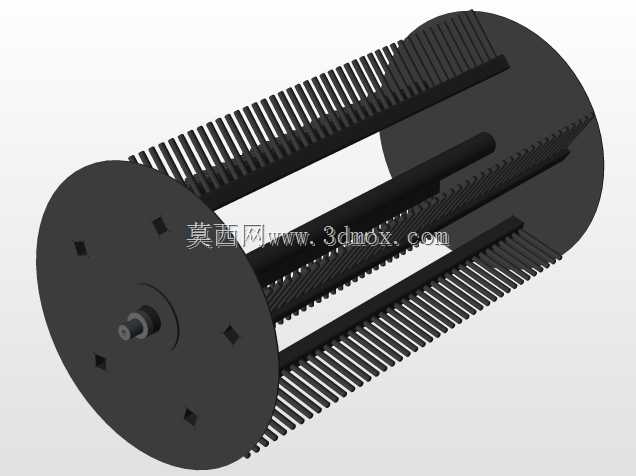

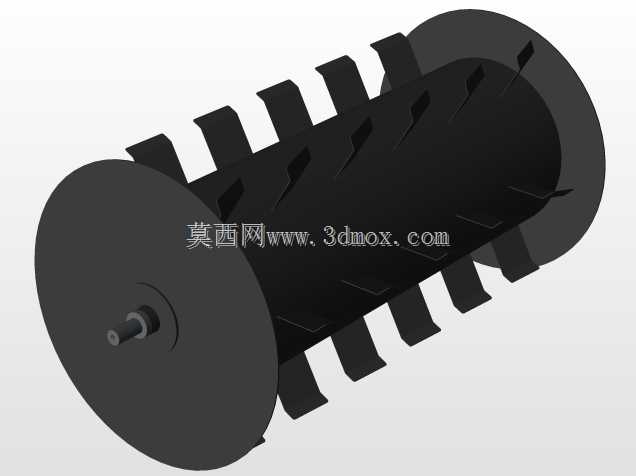

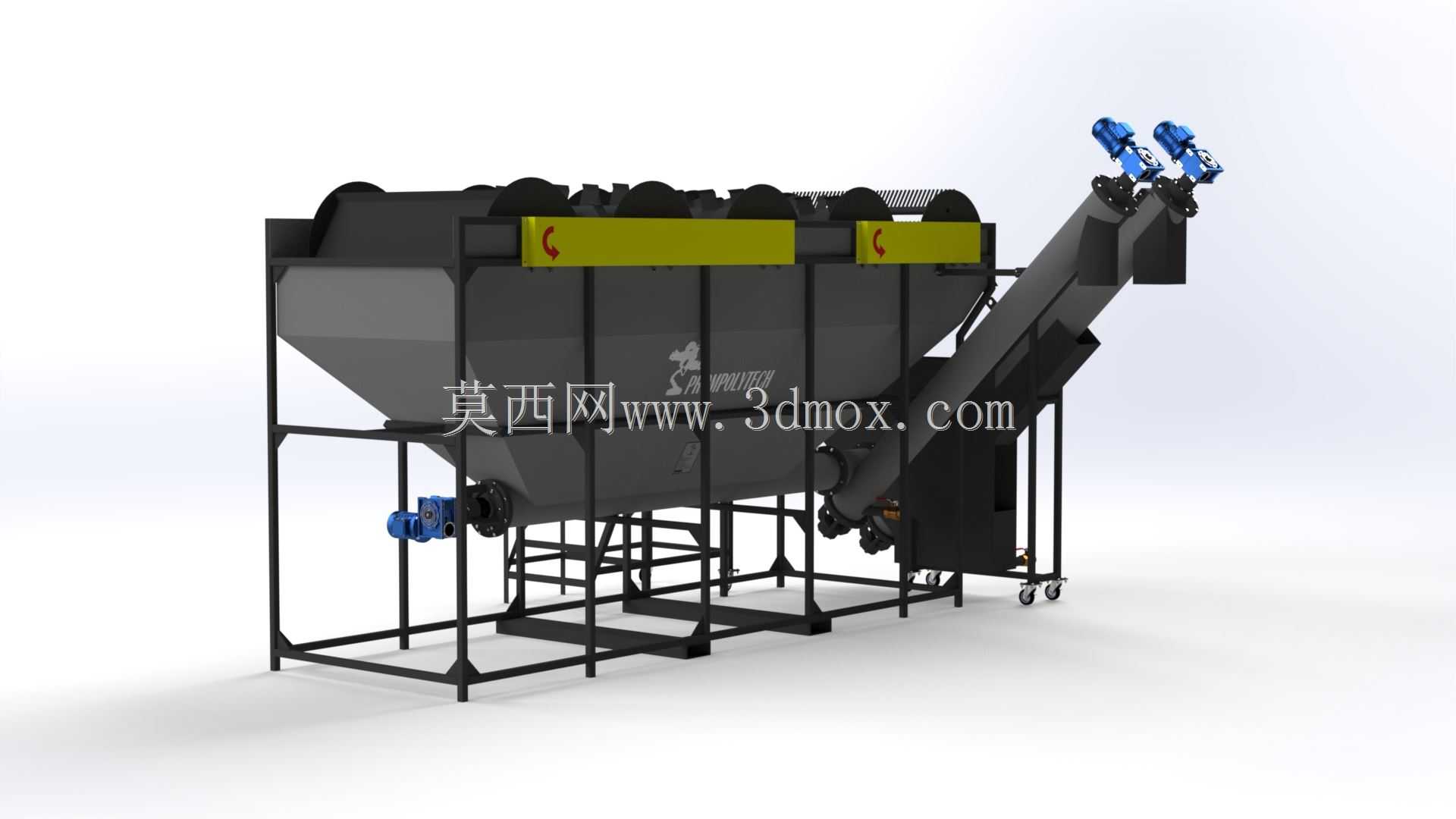

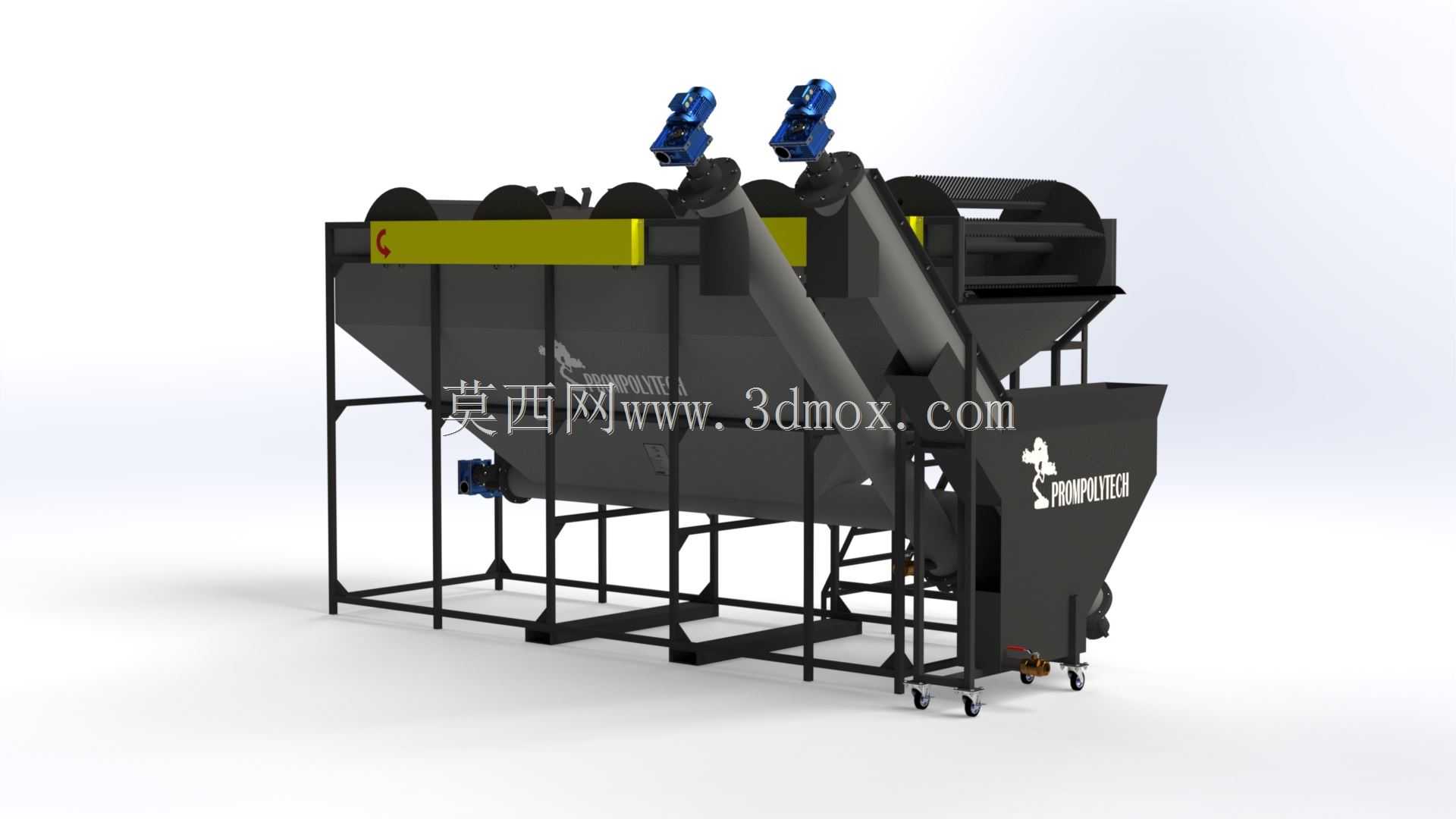

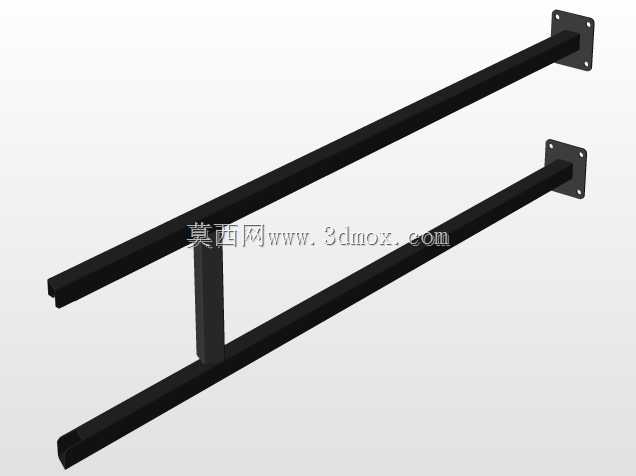

该套浮选处理设备主要应用于矿物分选、再生塑料清洗分选、工业固废资源化处理等作业场景，可在连续化生产流程中完成目标物料与杂质的浮选分离作业，适配不同密度颗粒物料的湿法分选工序，在非金属矿提纯、废旧塑料破碎后清洗分选、煤炭洗选等生产线中承担核心分选功能。设备整体采用槽体加倾斜输送的组合式结构，主浮选槽为敞口式大容积设计，槽体内部预留了搅拌组件与曝气结构的安装空间，可通过注入浮选药剂与鼓入空气形成气泡流，让目标疏水性物料附着在气泡表面上浮至槽体表层，亲水性的杂质则沉降至槽体底部，实现不同物料的精准分离。槽体顶部设置多组挡料与刮料机构安装位，可将上浮的目标物料平稳推送至出料区域，槽体侧部配置的驱动组件为槽内搅拌结构提供动力，保证槽内矿浆或清洗液保持均匀的紊流状态，避免物料沉积堵料。与主槽体衔接的倾斜螺旋输送机构，可将沉降在槽底的重质杂质或分选完成的沉料持续向上输送排出，输送段采用密封式槽体结构配合螺旋叶片，在输送过程中可同步完成物料的初步沥水，减少后续脱水工序的处理负荷，输送机构顶端设置驱动单元与出料口，可直接将物料输送至下一工序的进料端，无需额外配置中转接料设备。整套设备采用框架式方管焊接支撑结构，底部预留了设备安装的固定孔位，输送段底部配置可调节支撑脚轮，既可以在安装调试阶段灵活调整设备对接位置，也可在固定安装后锁紧脚轮保证运行稳定性。设计过程中充分考虑了连续作业的可靠性，槽体采用倾斜底部设计，可引导沉降物料向螺旋输送进料口滑移，避免槽内出现物料堆积死角，槽体侧壁设置的检修口可方便日常维护时清理槽内残留杂物、检查搅拌组件磨损情况，外露的传动部件均预留了防护罩安装位置，符合工业生产的安全防护要求。设备的整体布局充分考虑了生产线的对接需求，主槽体的进料端可匹配前端破碎、磨矿或清洗设备的出料高度，倾斜输送机构的出料高度可适配后续脱水、干燥或分选设备的进料口，无需对现有生产线进行大规模改造即可完成对接安装，槽体的容积设计可匹配每小时数吨级的物料处理量，满足中小型连续化生产线的分选作业需求。
