双轴进料式切碎处理设备结构设计

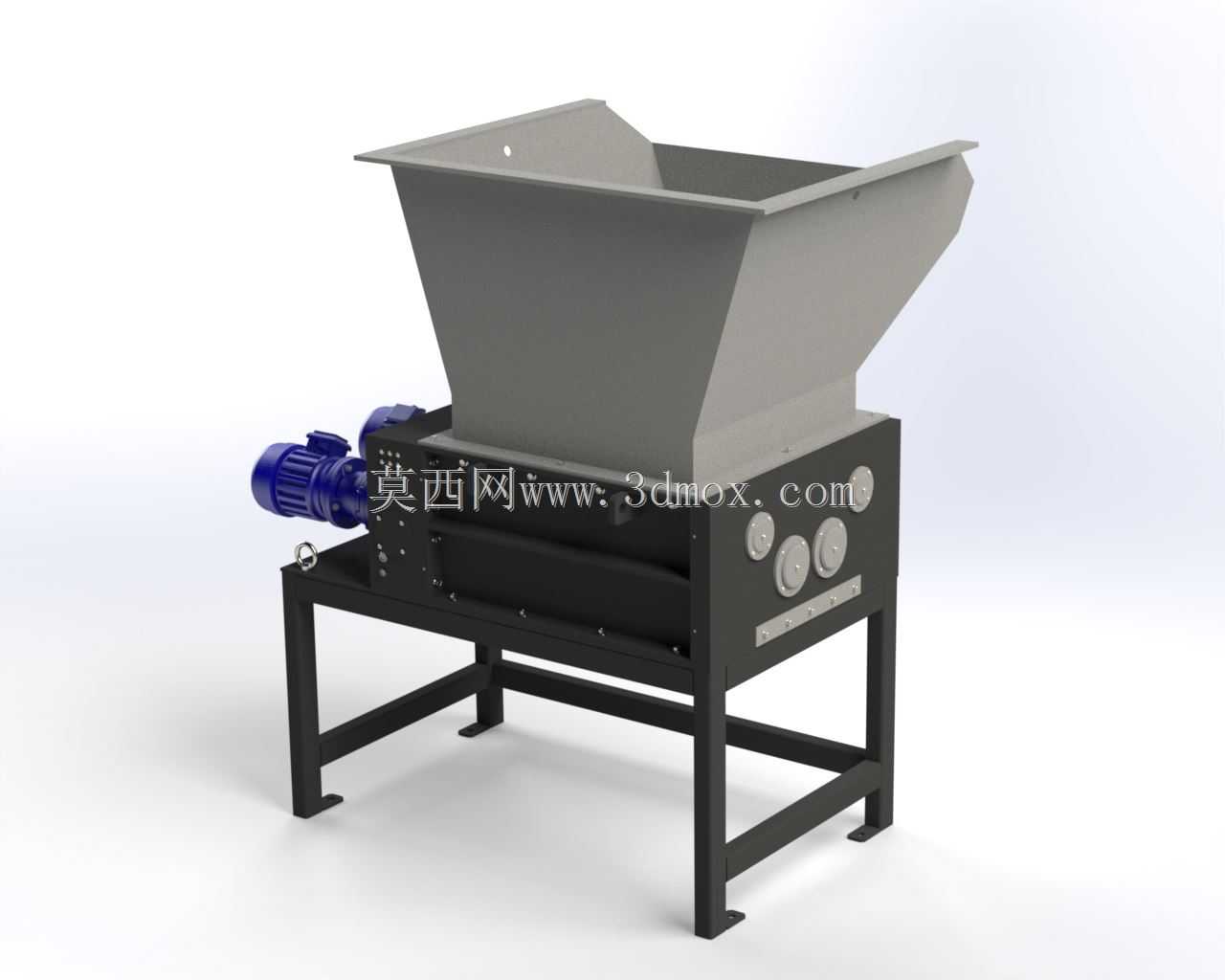

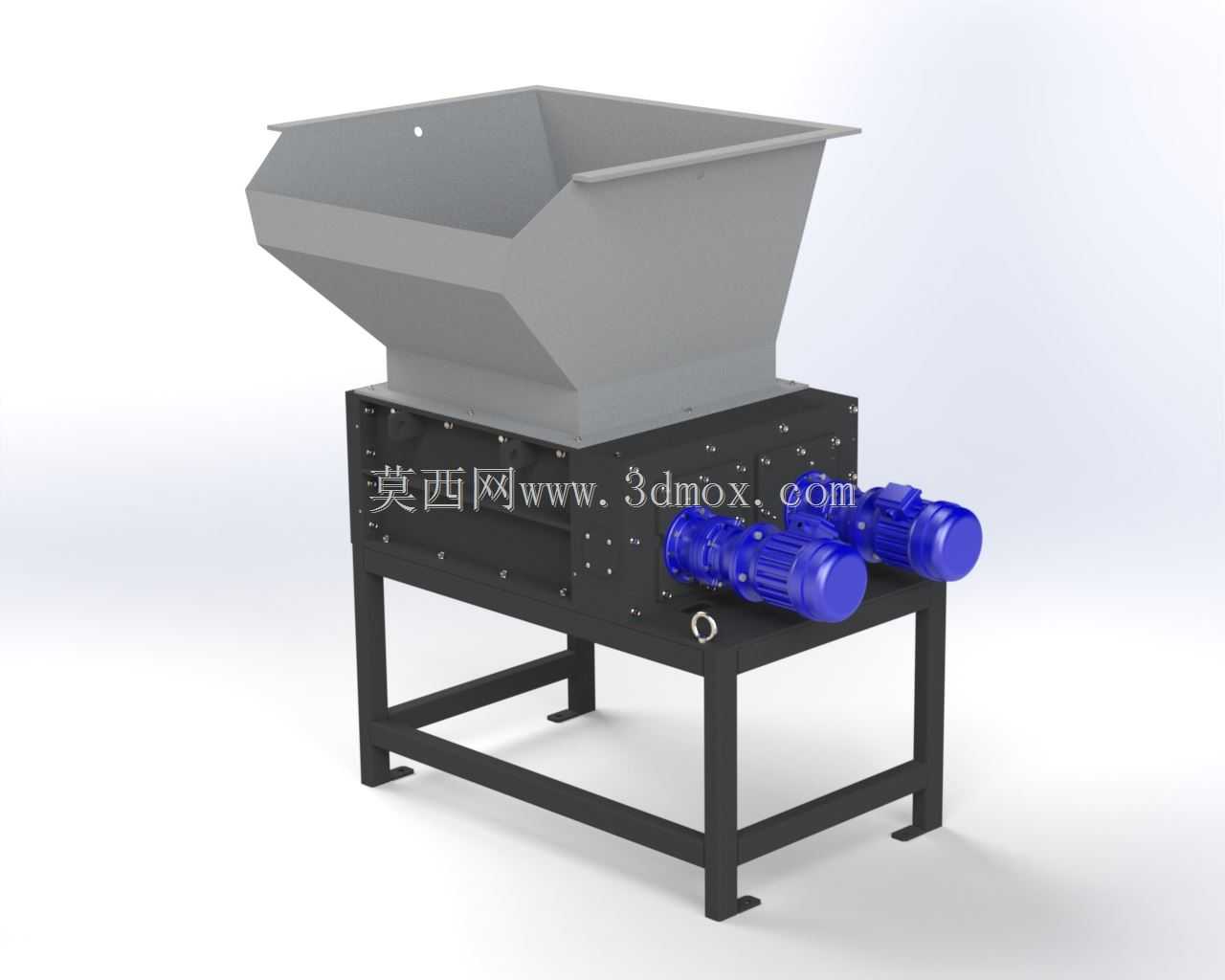

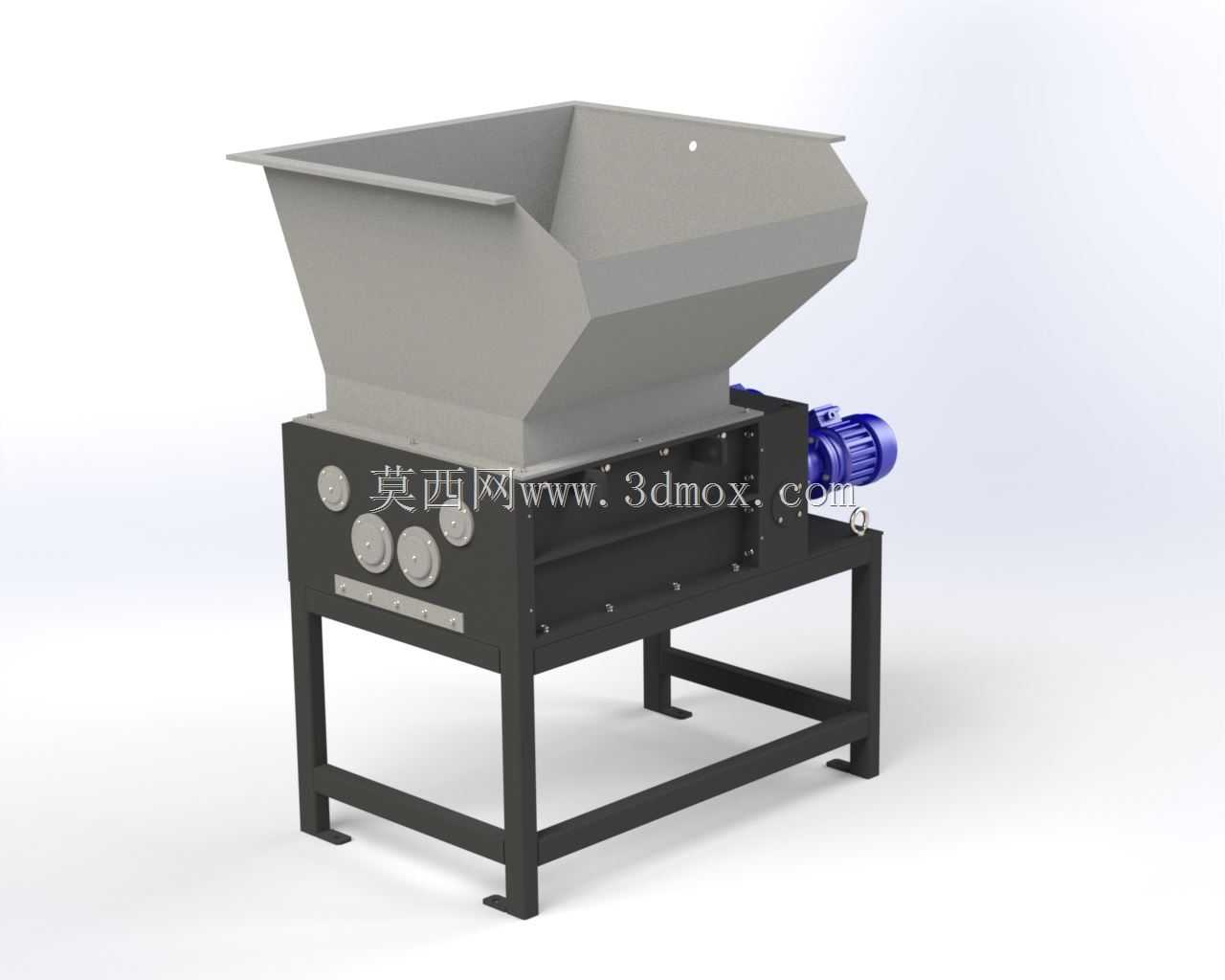

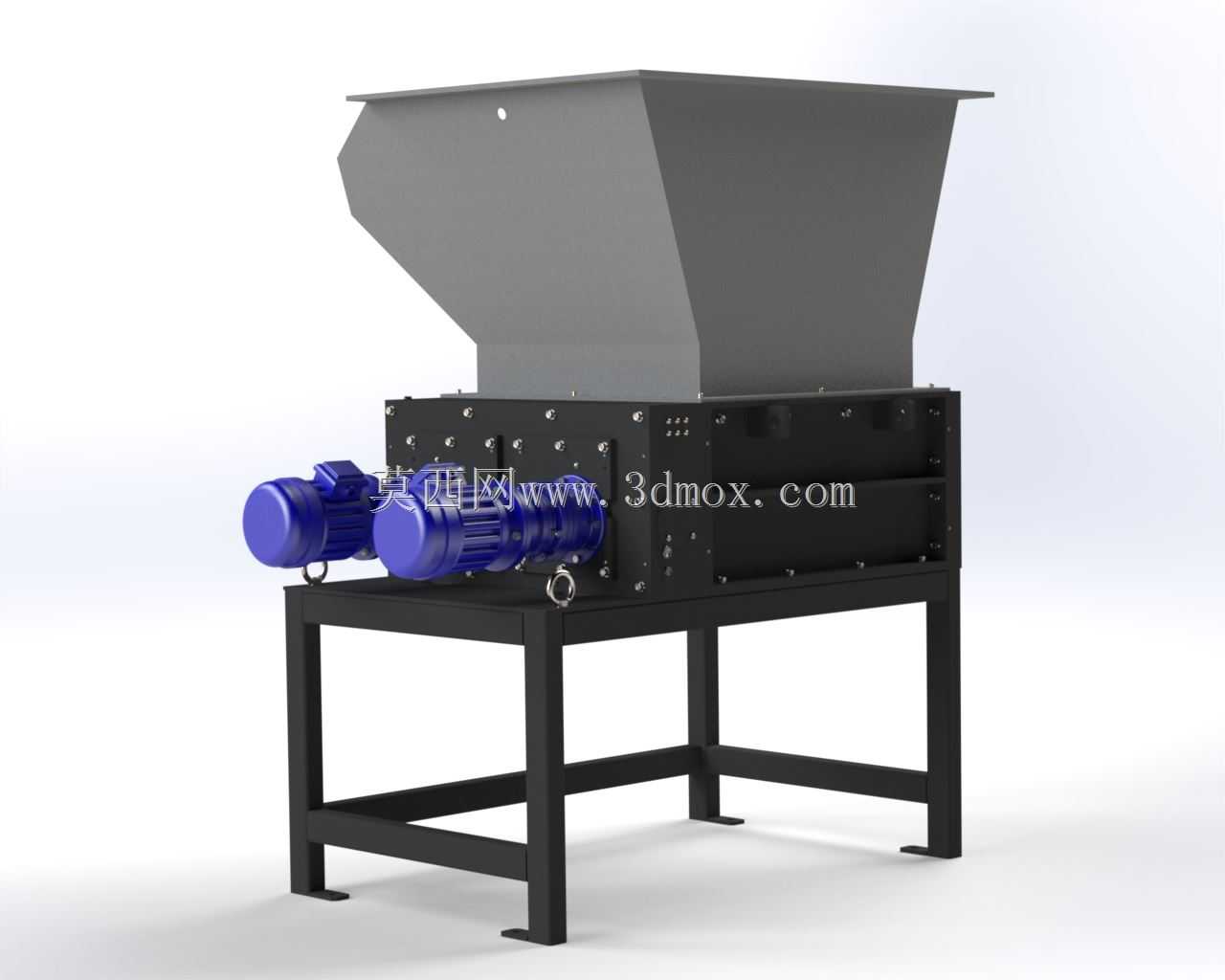

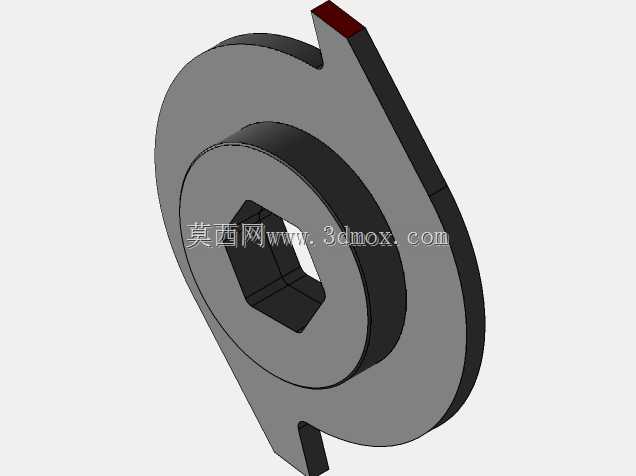

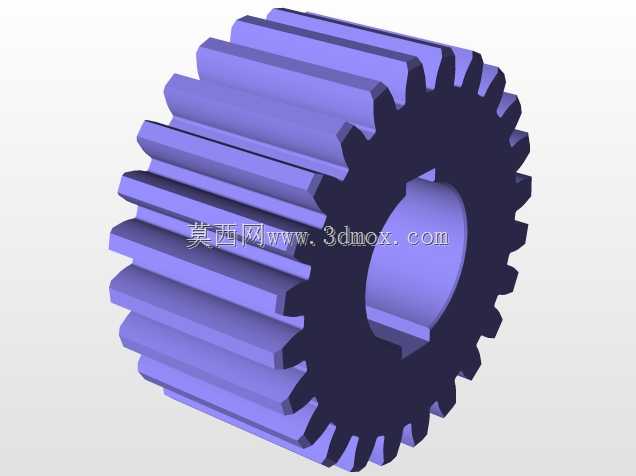

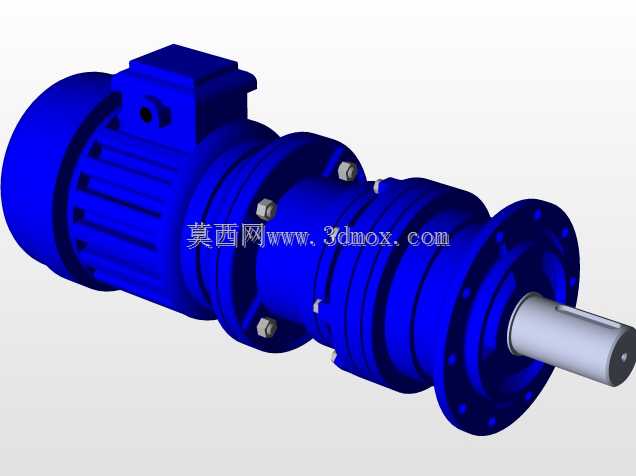

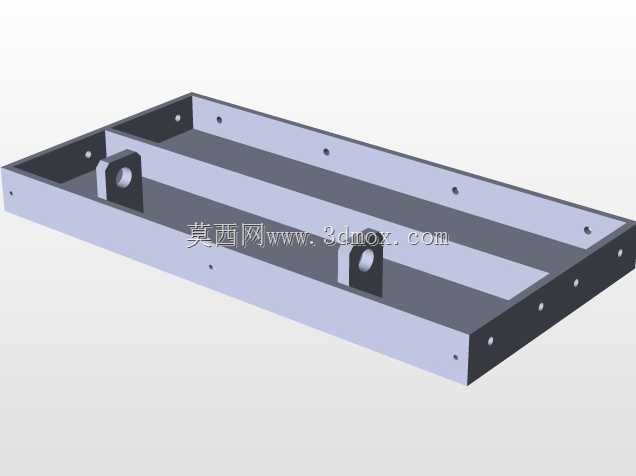

这款切碎处理设备主要面向农副物料初加工、轻工业边角料回收、生物质原料预处理等应用场景，可对软性、半脆性的块状、条状物料进行连续式切碎作业，适配果蔬加工产线的残次品破碎、秸秆类生物质原料切段、橡塑边角料粗碎等生产环节，能将投入料斗的物料均匀切削至符合后续工序要求的粒径范围，避免大块物料卡滞后续输送、研磨或发酵工序。设备整体采用上进料下出料的结构布局，上方设置大敞口倾斜式进料斗，斗体采用斜壁扩口设计，进料口宽度大于下方切碎腔的横向尺寸，既方便人工或输送带直接倾倒物料，也能依靠斜壁的导向作用让物料自动滑入切碎作业区域，无需额外设置推料辅助结构，减少进料环节的物料卡堵概率。切碎腔作为核心作业单元，采用平行双轴布置的切削结构，两根转轴上交错安装可拆卸式切削刀片，刀片采用错位排布设计，运转时相邻轴上的刀片形成剪切副，对落入腔体内的物料形成撕扯、剪切的复合作用力，相比单轴切削结构，对韧性物料的处理效率更高，也能避免软性物料缠绕转轴的问题。设备的传动端采用侧置式安装布局，驱动单元固定在机架侧方的安装位上，通过直连传动的方式带动转轴运转，减少传动环节的动力损耗，传动区域设置独立的防护壳体，避免作业过程中物料碎屑溅入传动部件，也能防止操作人员误触运转部件引发安全风险。设备底部采用方管焊接成型的一体式机架，机架四条支腿底部设置水平安装脚板，脚板上预留螺栓固定孔，可直接通过膨胀螺栓固定在硬化生产地面上，安装时需保证进料斗上方预留不低于一米的操作空间，方便物料投放作业，设备侧方传动端预留不小于0.8米的检修空间，方便后期对刀片、传动部件进行维护更换。设备的出料区域为敞口式设计，切碎后的物料可直接落入下方的收集容器或输送带上，无需额外设置导料结构，腔体侧面设置的观察窗可实时查看内部切削作业状态，方便操作人员根据物料处理情况调整进料速度，保证设备运行负荷处于合理区间。整体结构设计兼顾了作业效率与维护便捷性，所有与物料接触的部件均采用耐磨板材制作，可适应长时间连续作业的磨损消耗，刀片采用快拆式固定结构，磨损后可快速更换，无需整体拆解切碎腔体，大幅降低设备的停机维护时间。
