法兰连接明杆手动楔式闸阀结构

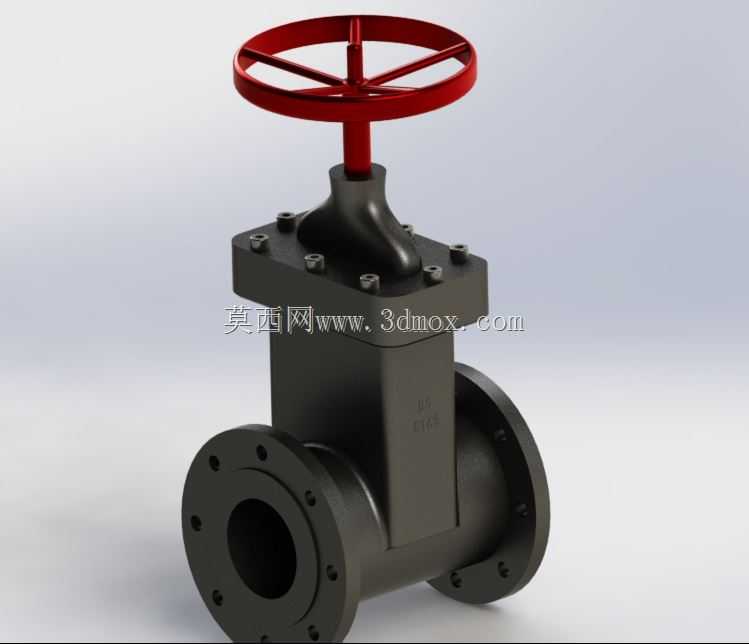

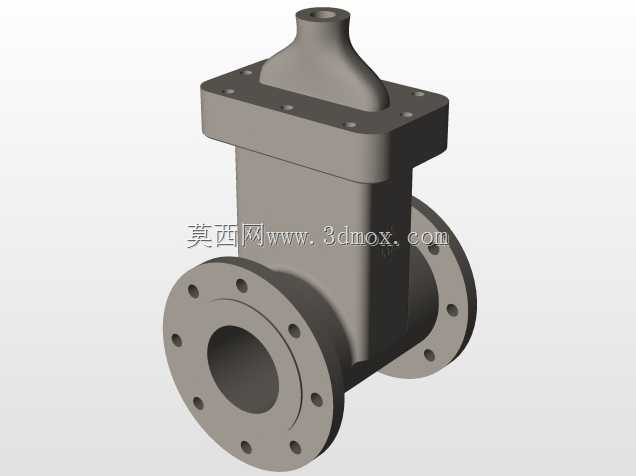

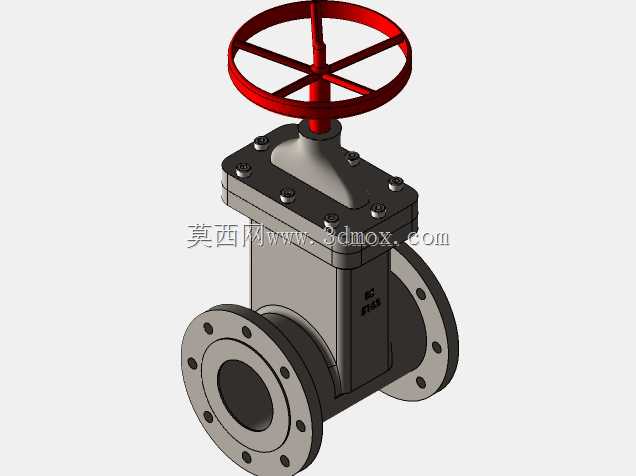

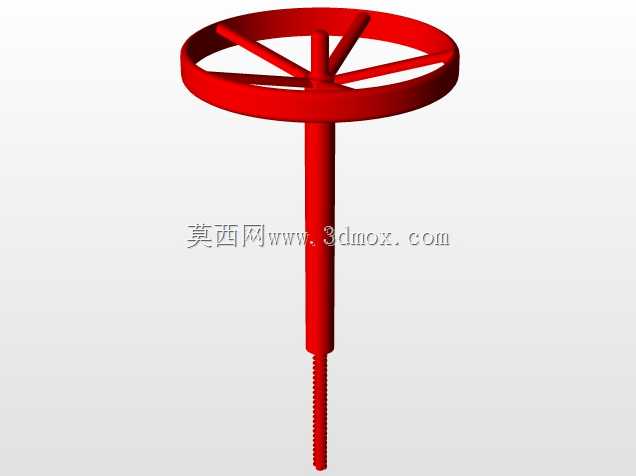

这款手动法兰闸阀主要应用于市政给排水、暖通空调、石油化工、火力发电等行业的低压流体输送管路系统中，作为管路截断装置使用，核心作用是控制管路内水、蒸汽、油品等无强腐蚀性介质的通断，不适合作为调节流量的装置长期处于半开状态，避免密封面被介质冲蚀损坏。在实际工况中，这类闸阀通常安装在管路的主干线截断节点、设备进出口检修隔离位置，日常处于全开或全关状态，全开状态下介质流经阀体的流道完全贯通，流阻极小，不会产生明显的压力损失，也不容易在阀腔内积存介质杂质，适合长期保持通断状态的管路场景。从功能特性来看，这款闸阀采用手动轮盘驱动，通过阀杆的升降带动闸板垂直于介质流动方向做直线运动，实现阀门的启闭，顶部的红色手轮采用轮辐式结构，操作时受力均匀，即使在管路带压状态下，操作人员也能通过手轮施加足够的扭矩完成启闭动作，手轮与阀杆的连接部位做了锥面过渡结构，能够避免应力集中，提升操作部件的结构强度。阀体采用直通式流道设计，两端为法兰连接结构，法兰盘上均匀分布螺栓安装孔，安装时可通过螺栓与管路法兰紧密对接，配合密封垫片实现可靠的连接密封，能够适配常规公称压力下的管路安装要求，安装时需保证两端法兰的同轴度，避免额外的安装应力作用在阀体上导致密封失效。在设计思路上，这款模型还原了楔式闸阀的典型结构，阀盖与阀体采用螺栓紧固连接，连接部位设置密封结构防止介质外漏，阀杆与阀盖之间设置填料密封结构，在阀杆升降过程中始终保持密封性能，避免介质沿阀杆间隙泄漏。闸板采用楔式单闸板结构，密封面与阀座密封面紧密贴合，全关状态下能够实现可靠的截断，不会出现内漏问题。从安装边界来看，这款闸阀的整体结构紧凑，手轮的最大外径为阀体顶部的最大外伸尺寸，安装时需要在手轮上方预留足够的操作空间，方便操作人员转动手轮完成启闭操作，阀体两端法兰的尺寸符合通用管路法兰的配套标准，能够直接与同规格的管路法兰配对安装，不需要额外制作过渡连接件，阀杆的升降行程在设计范围内，全开状态下阀杆向上伸出的长度不会超出常规管路安装的空间限制，适合在室内外的常规管路环境中安装使用。阀体的外部轮廓做了圆角过渡处理，没有尖锐的棱角，既能够避免铸造过程中的应力集中问题，也能减少安装过程中磕碰损伤的风险，整体结构坚固耐用，能够适应长期的管路使用需求。
