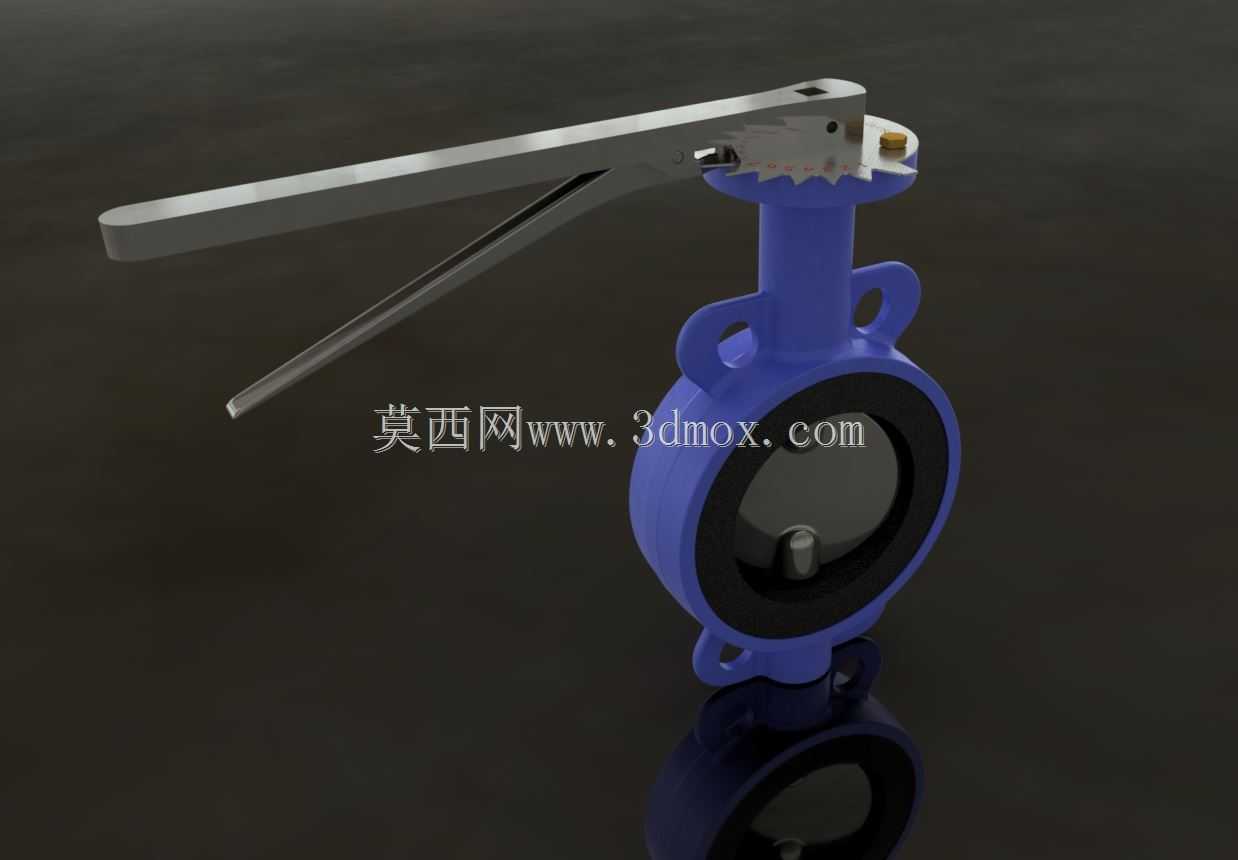

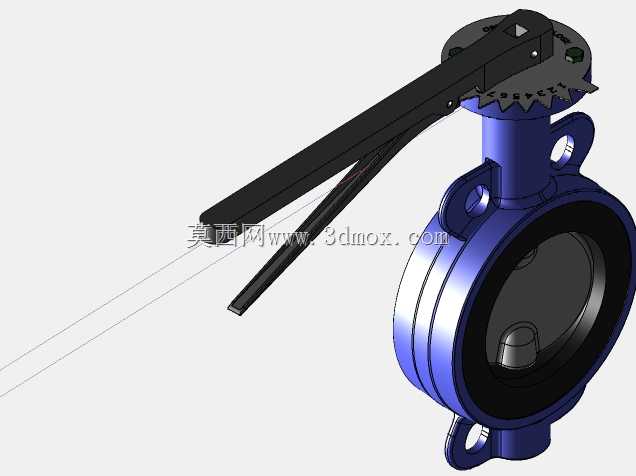

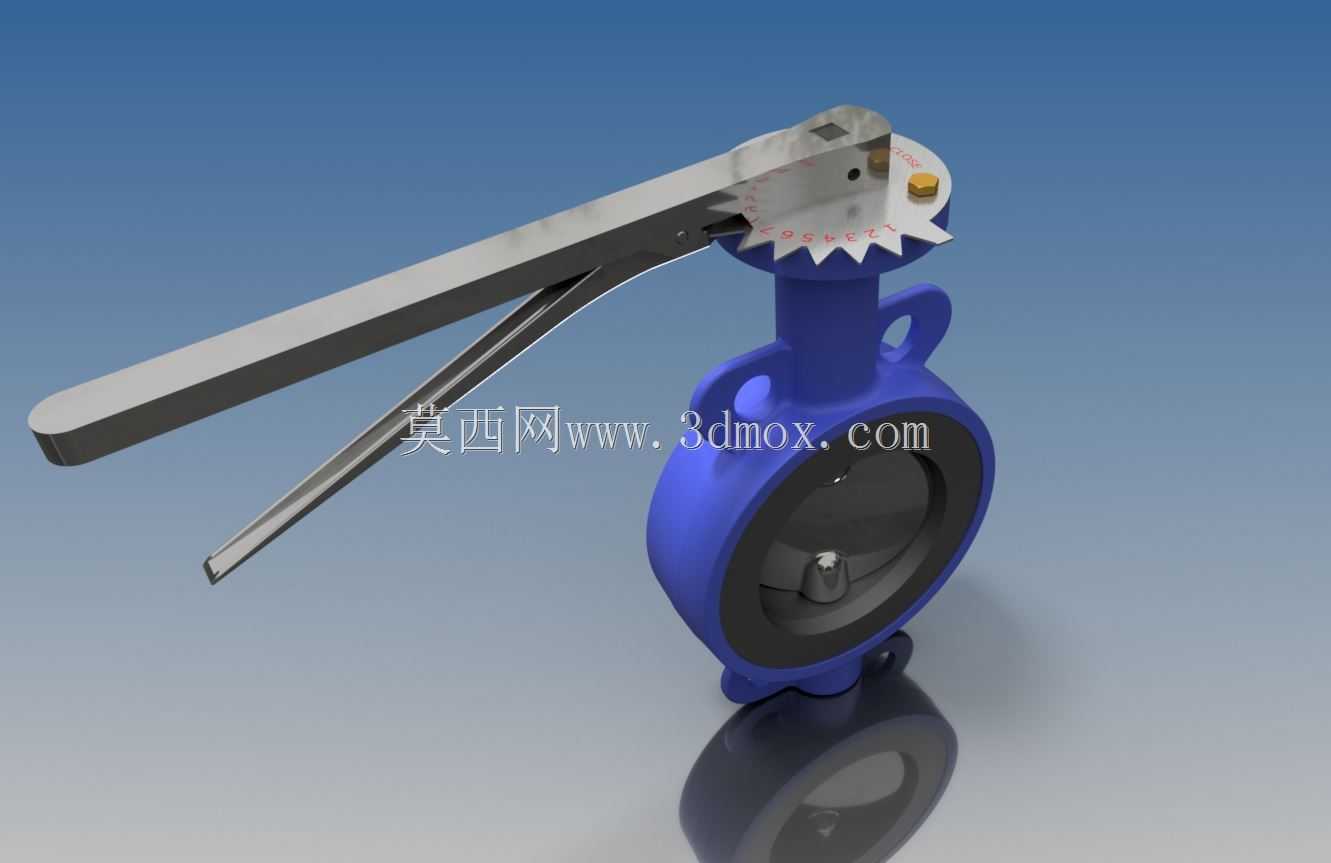

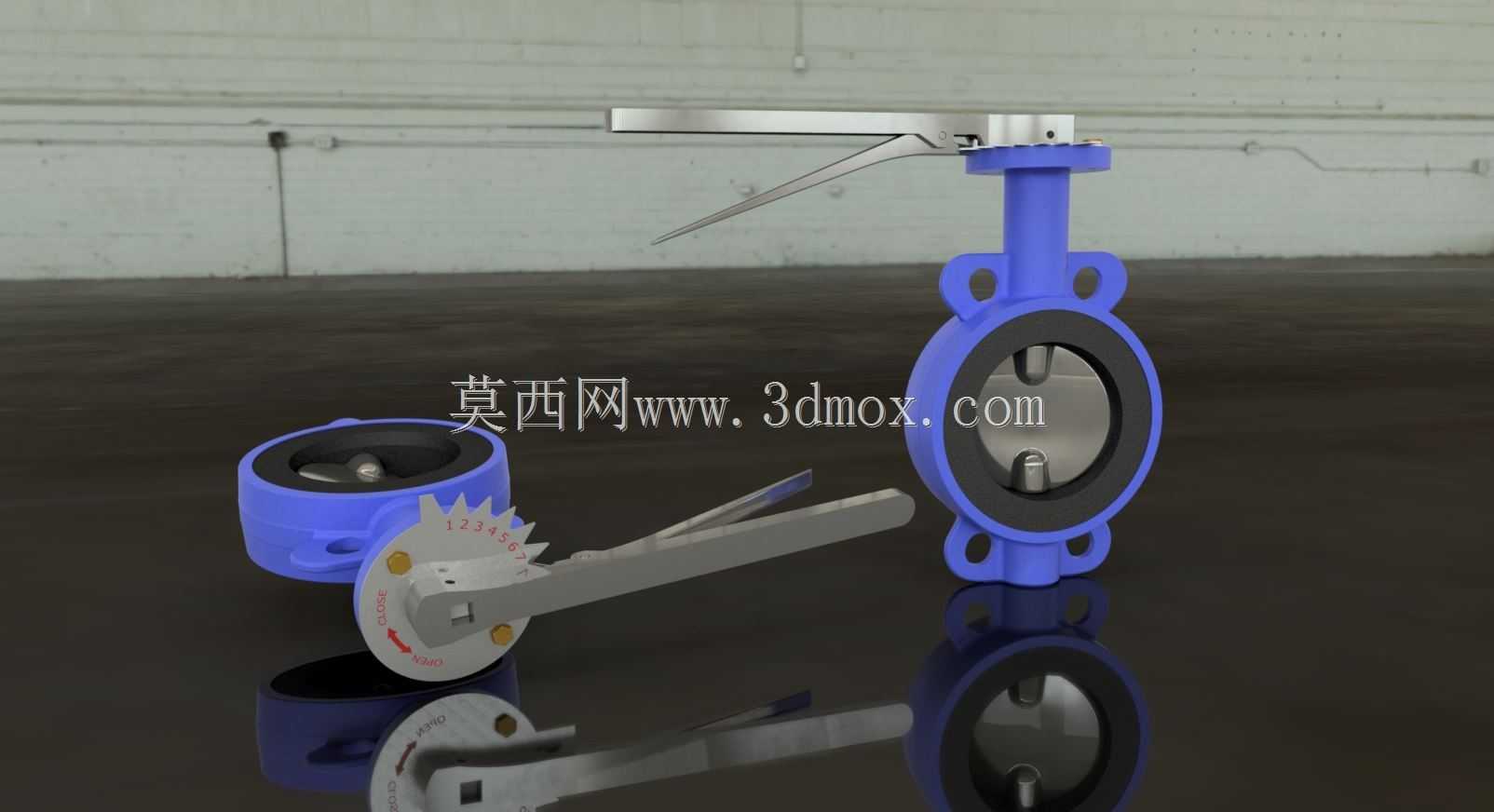

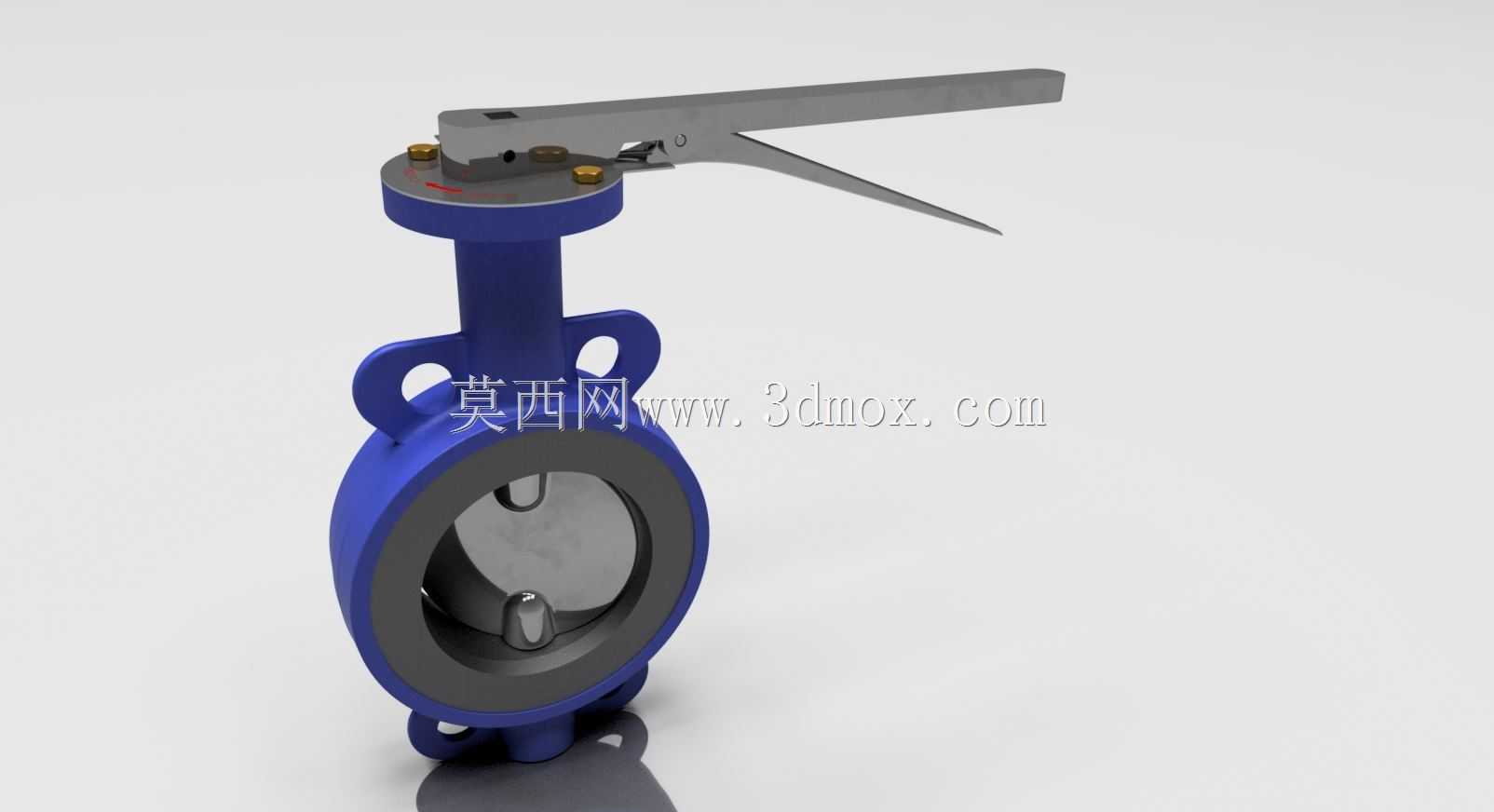

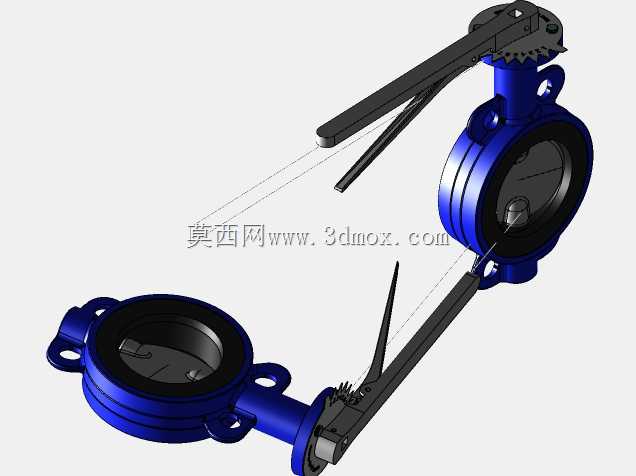

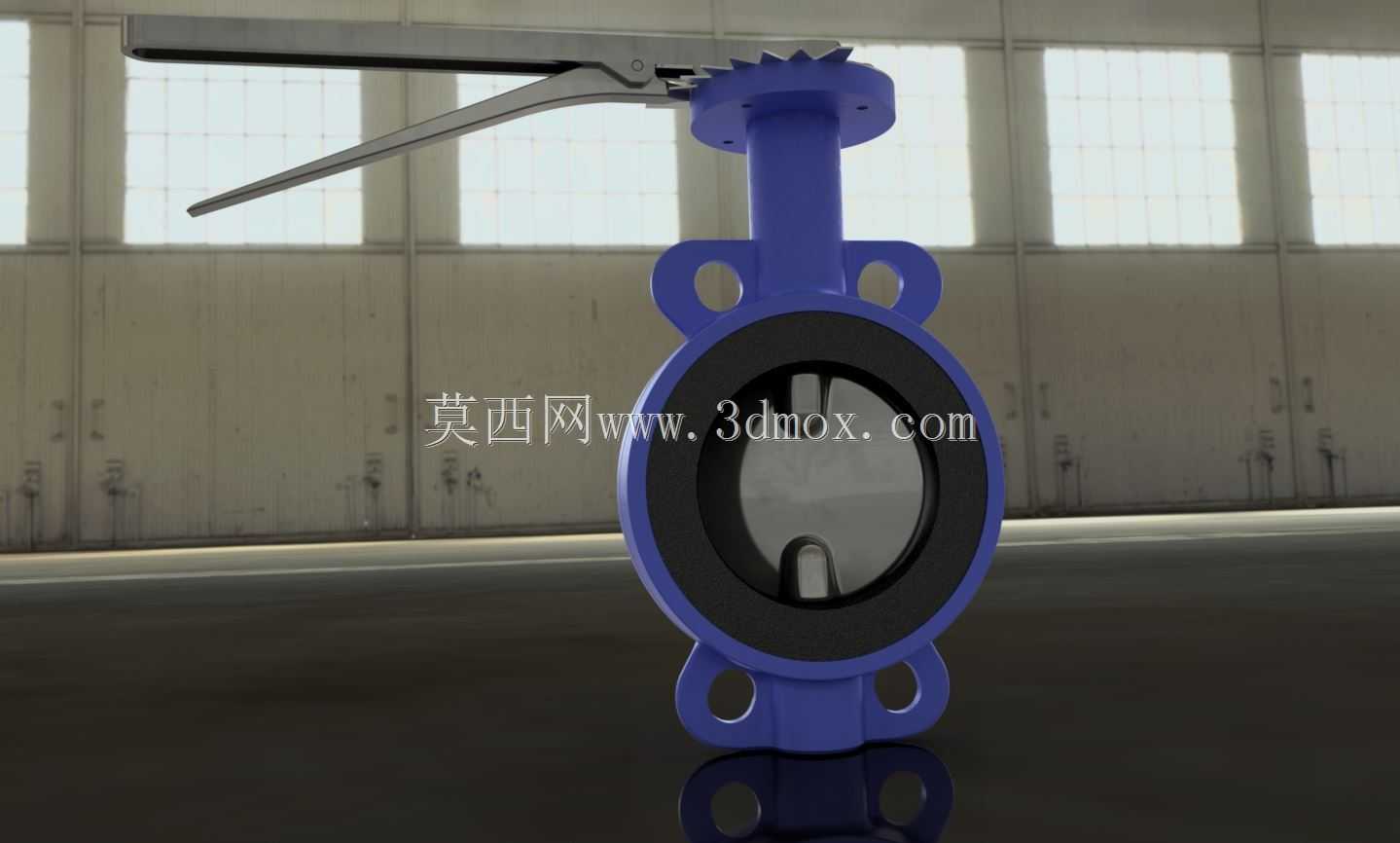

对夹式手柄蝶阀工业流体控制构件

这款对夹式手柄蝶阀是工业管路系统中应用极为广泛的流体通断与调节构件，在民用给排水、暖通空调通风、化工低压流体输送、市政水处理、一般工业气体管路等场景中都承担着核心的介质管控作用，可适配水、低压气体、无强腐蚀性的常规流体介质，在中小口径管路的日常运维、工况调节中凭借操作便捷、结构紧凑的优势成为管路设计的优先选型之一。

从实际用途来看，该蝶阀既可以做管路的截断阀使用，实现管路介质的完全通断控制，也可以在一定开度范围内做节流调节，通过改变阀板的偏转角度调整管路内的介质流量，适配不同工况下的流量管控需求，相比同口径的闸阀、截止阀，它的结构长度更短，安装占用的管路轴向空间更小，非常适合安装空间局促的管路布局场景。

产品功能特性上，它采用手柄驱动的手动操作结构，手柄带档位锁止结构，可将阀板锁定在对应开度位置，避免管路介质压力波动导致阀板自行偏转，保障工况稳定；阀体采用对夹式连接结构，安装时只需将阀体夹在两片管路法兰之间，穿装连接螺栓即可完成固定，无需在阀体上额外加工法兰连接端，大幅降低了阀体自身的重量与材料成本；阀板外缘包覆密封胶圈，关闭时胶圈与阀体内壁紧密贴合，可实现可靠的低压密封，有效避免介质渗漏；整体流道结构平直，介质流经阀门时的流阻更小，压力损失远低于同口径的截止阀，可有效降低管路输送的动力损耗。

从设计思路来看，这款蝶阀的开发始终围绕紧凑轻量化、操作便捷化、维护简易化的核心方向展开：阀体采用上下对称的耳状带孔结构，既作为对夹安装的螺栓穿装位，也强化了阀体的结构强度，避免螺栓锁紧时阀体发生形变影响密封；阀杆与阀板采用一体式传动结构，减少了传动间隙，操作时的动作响应更直接，手柄的力臂长度经过反复校核，即便在阀板两侧存在一定压差的情况下，操作人员也无需借助额外工具即可轻松扳动手柄完成开度调整；密封胶圈采用嵌装式结构固定在阀板外缘，长期使用出现密封磨损时，无需整体更换阀门，只需拆开阀板更换胶圈即可完成维护，大幅降低了全生命周期的使用成本。

在外形尺寸与安装边界方面，这款蝶阀的结构长度严格遵循通用对夹蝶阀的尺寸规范，可适配对应通径的标准管路法兰，安装时无需额外调整管路间距；阀体顶部的驱动结构轴向高度经过优化，不会与周边并行管路、支架结构产生干涉；手柄的摆动范围内无突出的结构棱角，操作时不会刮碰周边构件；阀体上下的安装耳孔位置与标准法兰的螺栓孔位完全对齐，穿装螺栓时无需额外调整阀体位置，可大幅提升现场安装的效率；整体安装完成后，阀体的径向轮廓不超出法兰的外圆边界，可有效节省管路周边的布置空间，适配密集排布的管路集群布局需求。
