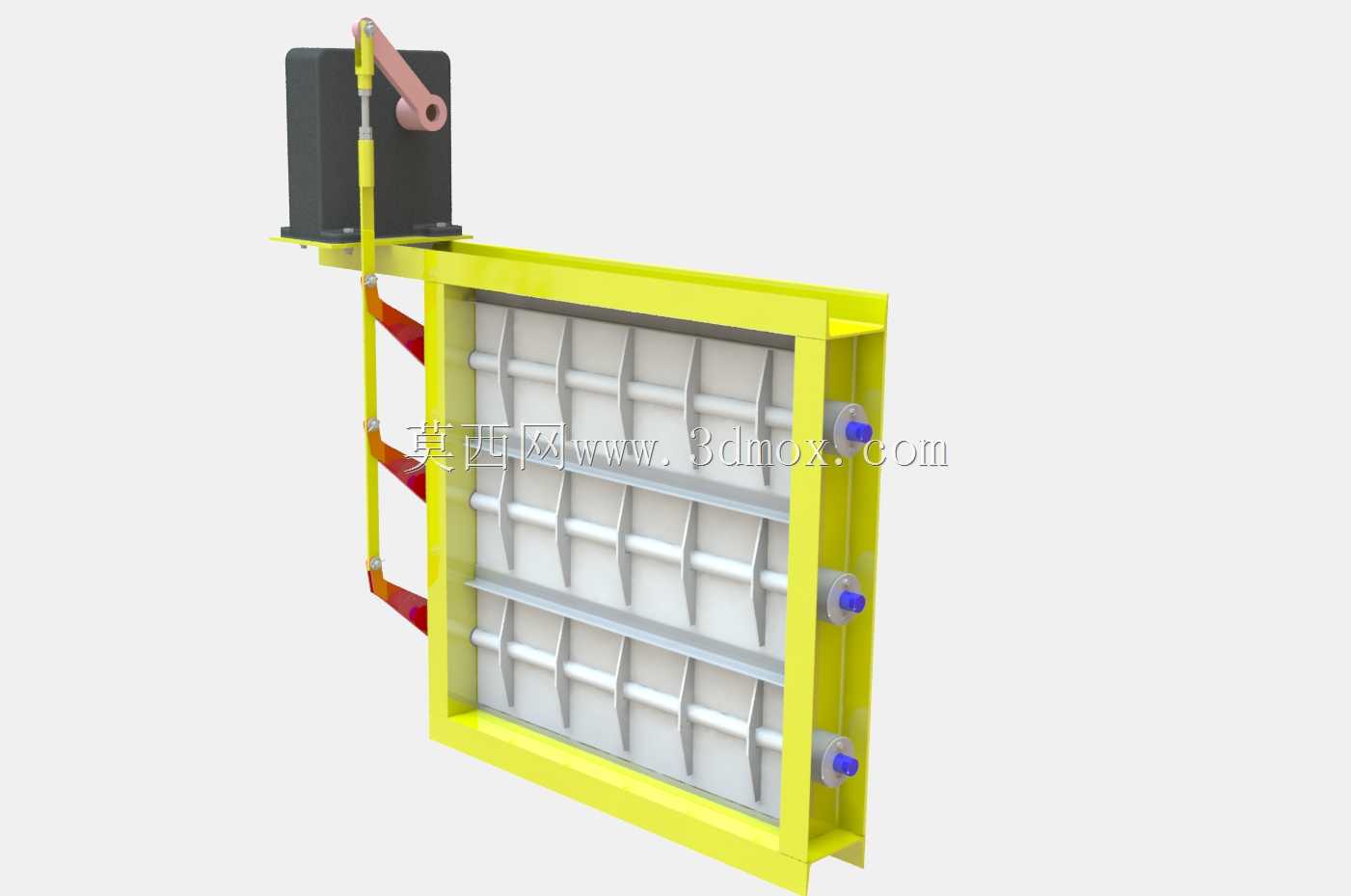

烟道用方形手动杠杆式切断挡板结构

这款方形风道切断结构，主要应用于工业除尘系统、工厂排烟通风管网、锅炉烟气排放管路、粉体物料输送风路等场景，作为管路截流与隔断部件使用，可在设备检修、管路切换、工况调整时完全阻断风道内的烟气、含尘气流流通，避免串风、漏尘、烟气倒灌等问题，也可在除尘系统分室管控场景中，配合清灰动作完成单仓风道的通断切换，适配多仓室布袋除尘、静电除尘等设备的风道布局需求。

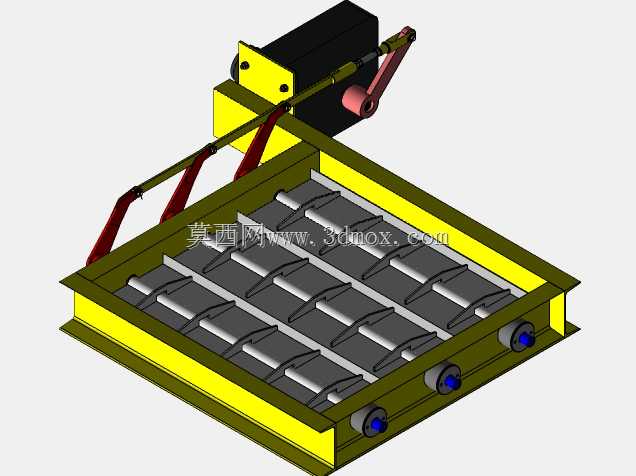

从功能特性来看，该结构采用手动杠杆驱动形式，无需额外配置气动、电动执行组件，依靠杠杆增力结构即可带动内部多组百叶式挡板同步转动，操作力矩小，现场人员无需借助额外工具即可完成启闭动作，适配无外接动力源的户外安装场景、偏远厂区管路点位使用。挡板与框架之间设置密封结构，关闭状态下可有效阻隔含尘气流泄漏，避免风道漏风影响除尘系统整体风压平衡；框架采用方形法兰边结构，四周预留螺栓安装孔，可直接与同规格的方形风道法兰对接，安装时无需额外制作变径转接结构，适配常规工业矩形排烟管道的安装尺寸边界，安装后整体突出风道表面的驱动组件尺寸紧凑，不会占用过多厂区管廊空间，也可适配垂直、水平等不同走向的风道安装需求。

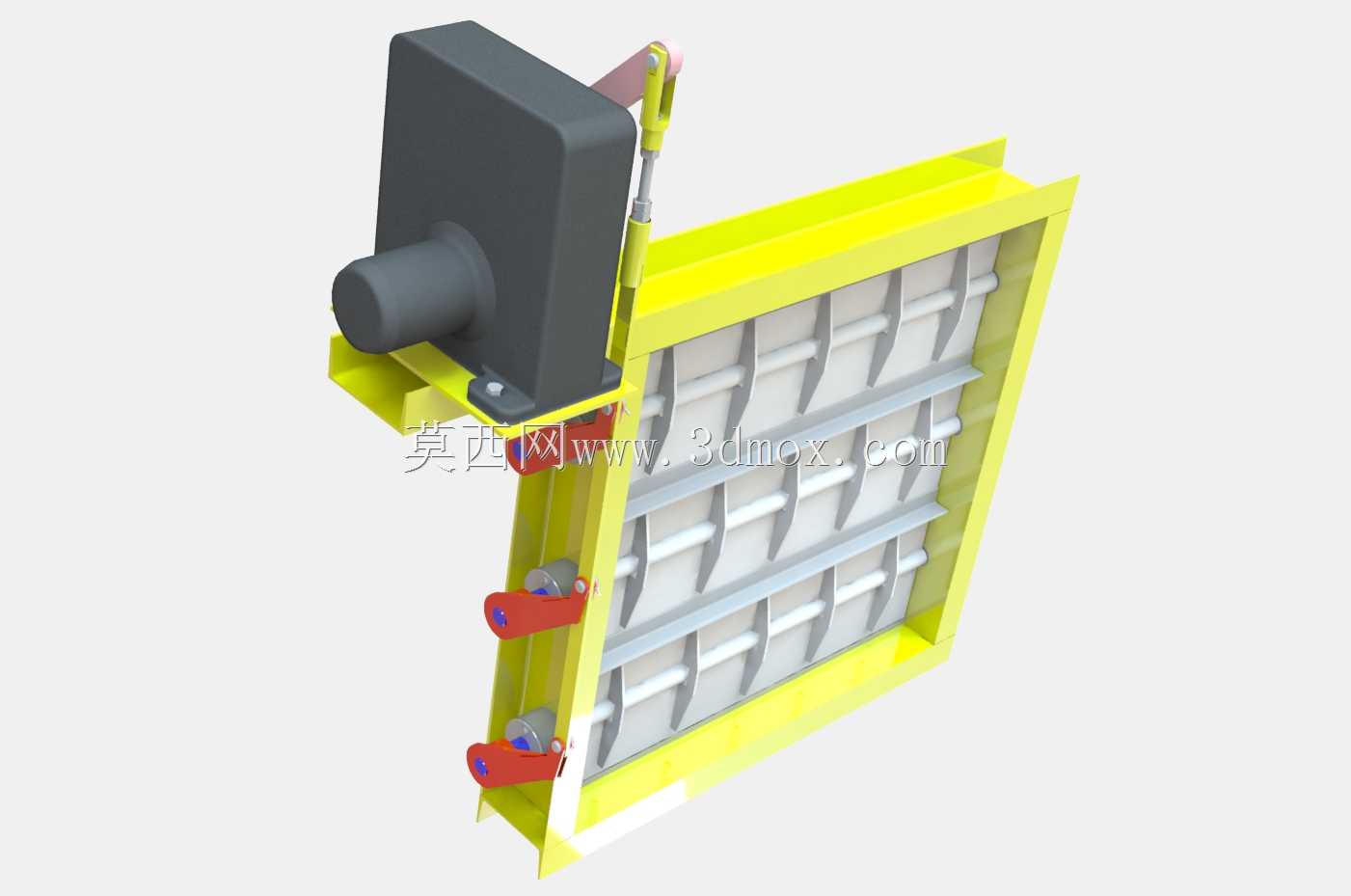

设计过程中，首先针对烟道内含尘、带一定温湿度的使用环境，框架与挡板主体采用刚性结构设计，多道横向加强筋布置在挡板背面，避免长期受风压作用出现挡板变形、关闭不严的问题；驱动连杆采用外置布置形式，将传动杆件设置在风道外侧，避免粉尘长期堆积在传动铰接点造成卡涩，日常维护时仅需对外侧铰接点加注润滑脂即可完成保养，无需拆解风道内部结构。杠杆操作端设置在框架侧上方，操作高度适配现场人员站立操作的人机尺寸，无需登高即可完成启闭操作，操作手柄带自锁定位结构，可将挡板固定在全开、全关位置，避免风道内风压波动带动挡板自行转动，影响通断状态的稳定性。

整体结构采用模块化设计，挡板组件、驱动连杆、操作杠杆均可单独拆分更换，长期使用后若出现挡板磨损、密封件老化问题，可直接拆卸对应部件更换，无需整体拆除整个阀体，大幅降低后期运维成本。
