铣床用双工位可调压紧夹具结构

项目分类:3D模型 发布时间:2021-06-11 ID:202383
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构
  • 铣床用双工位可调压紧夹具结构

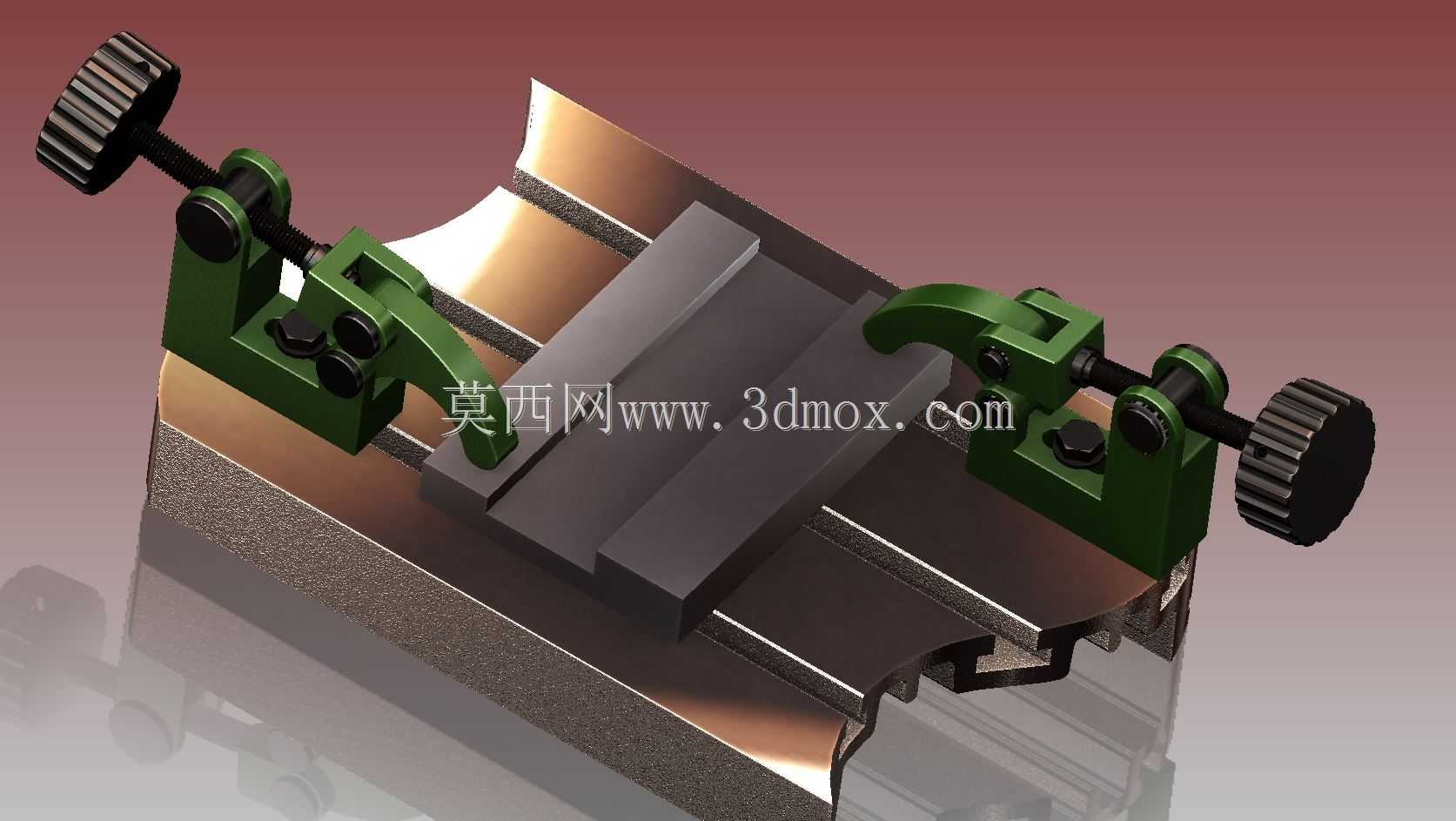

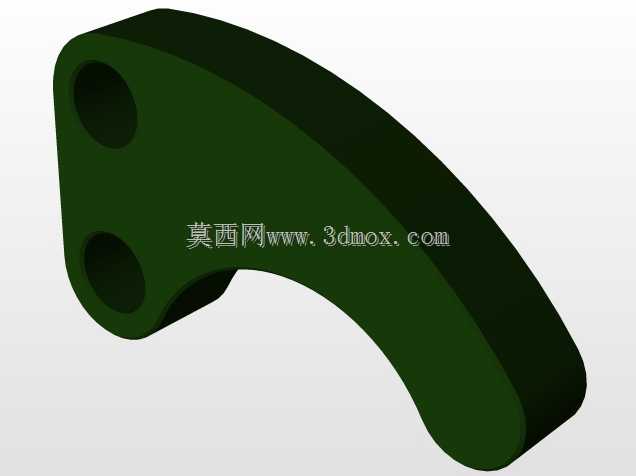

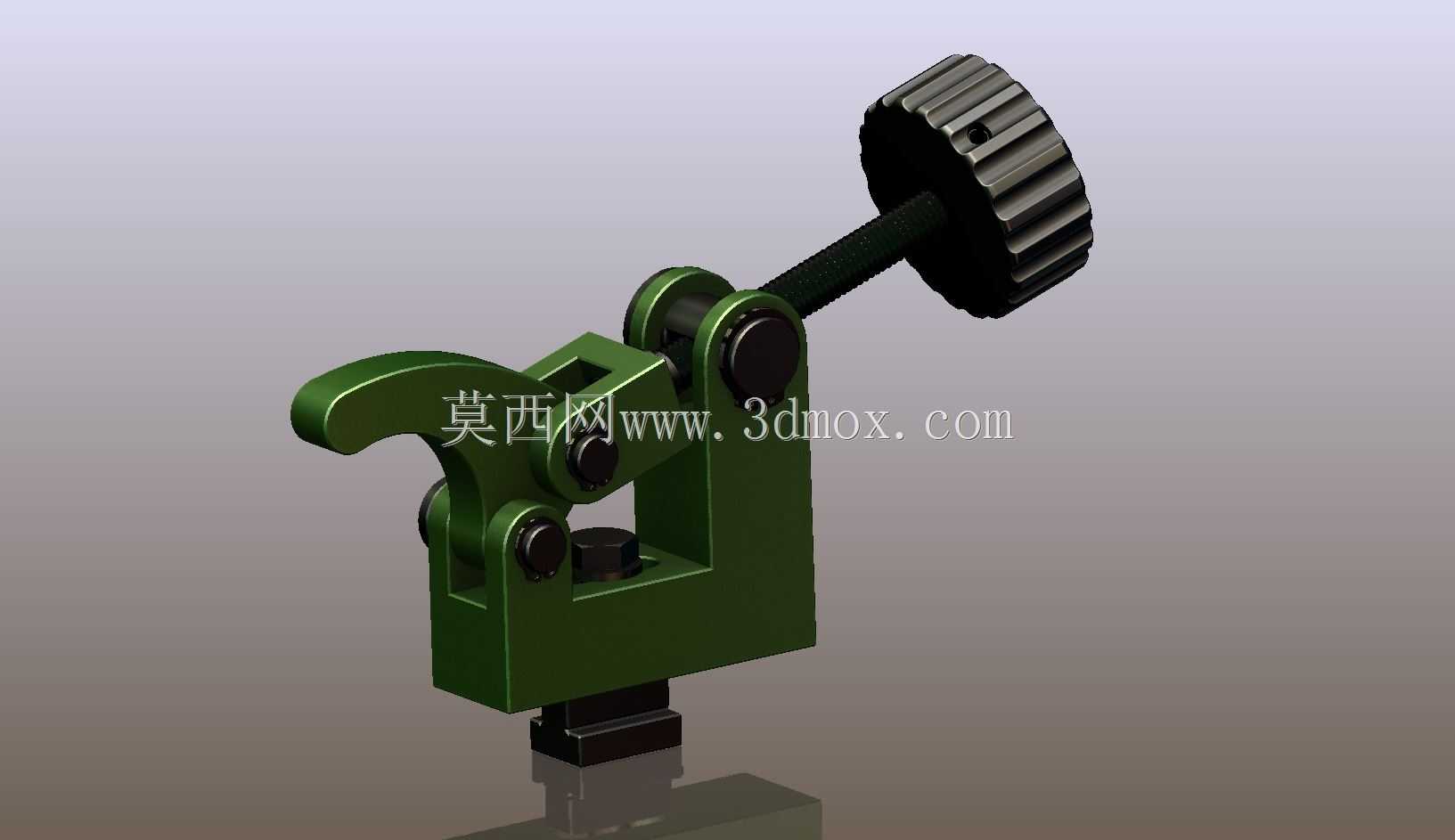

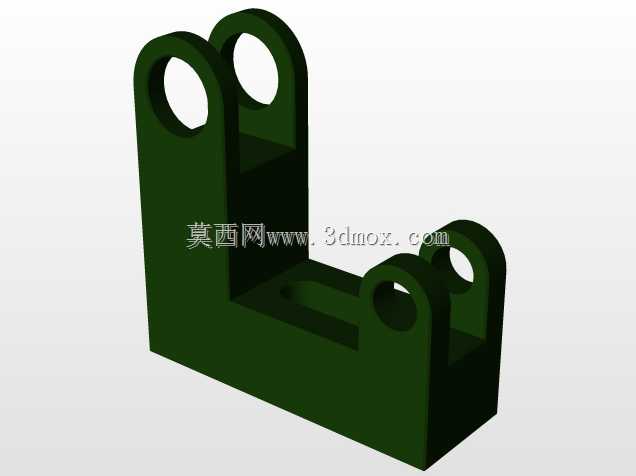

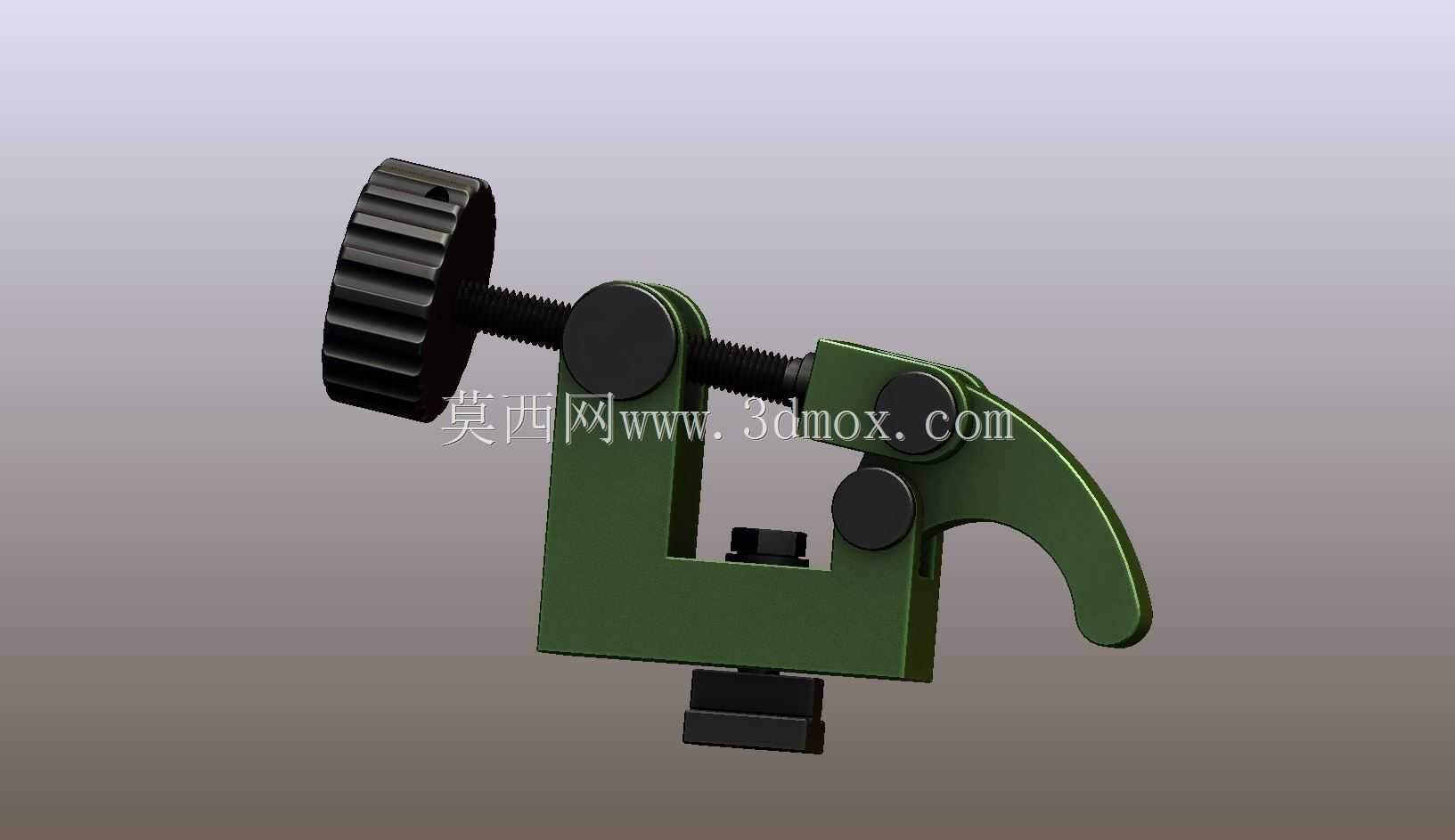

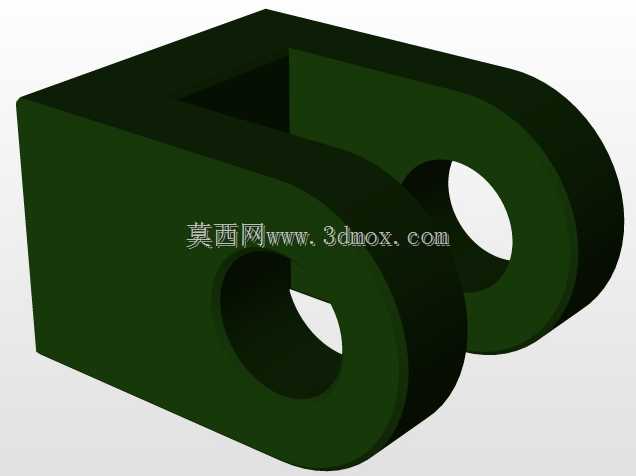

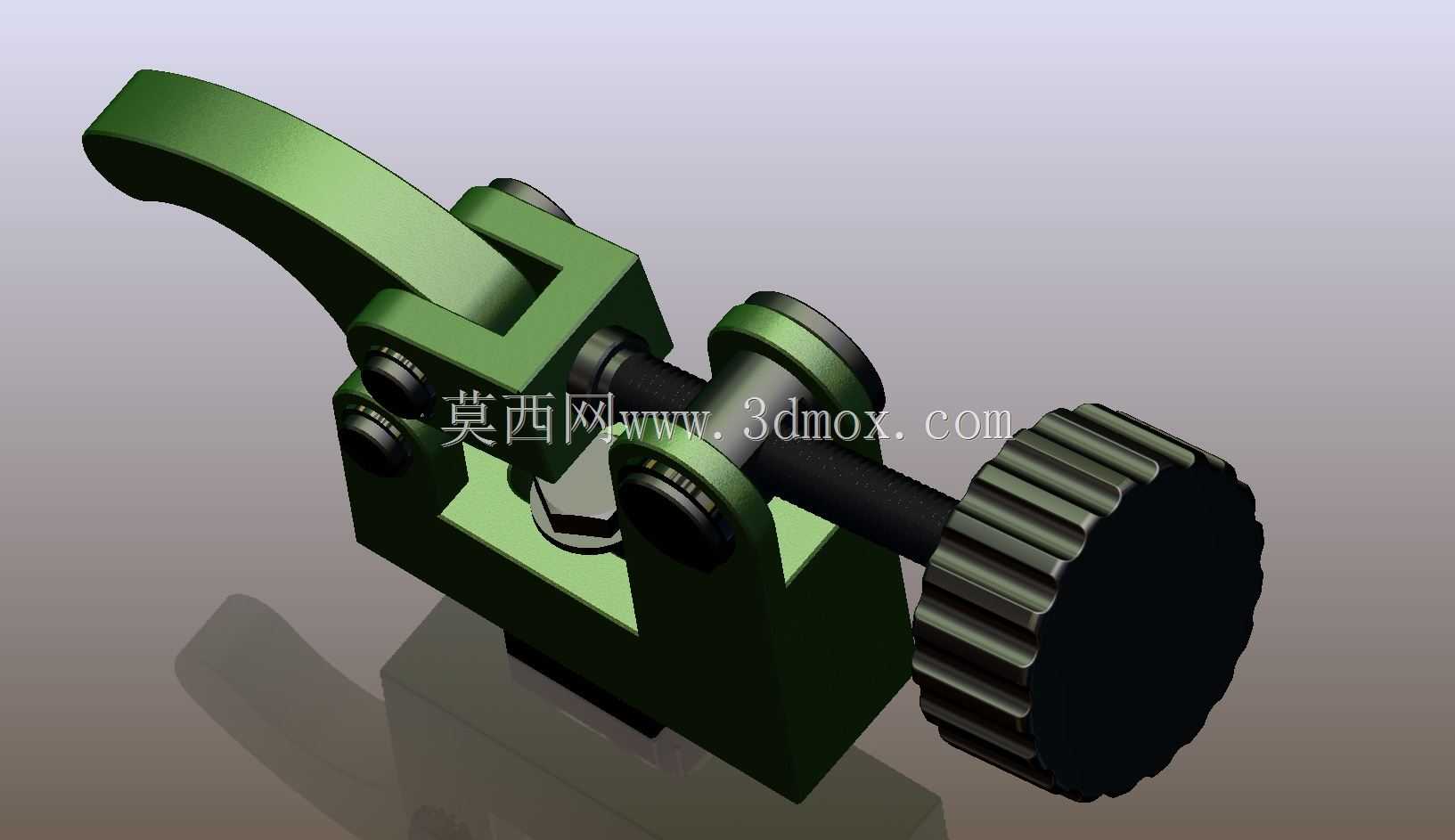

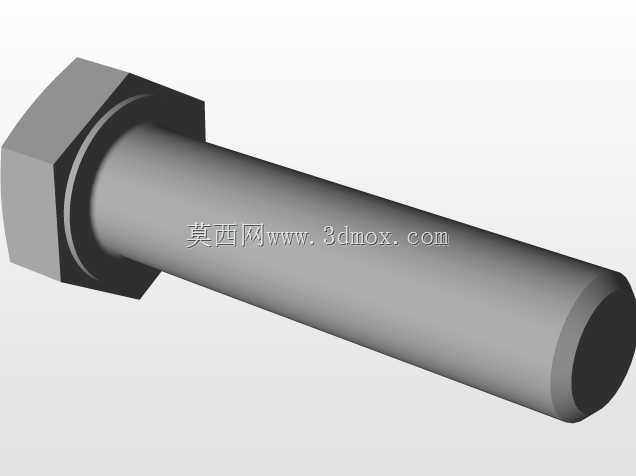

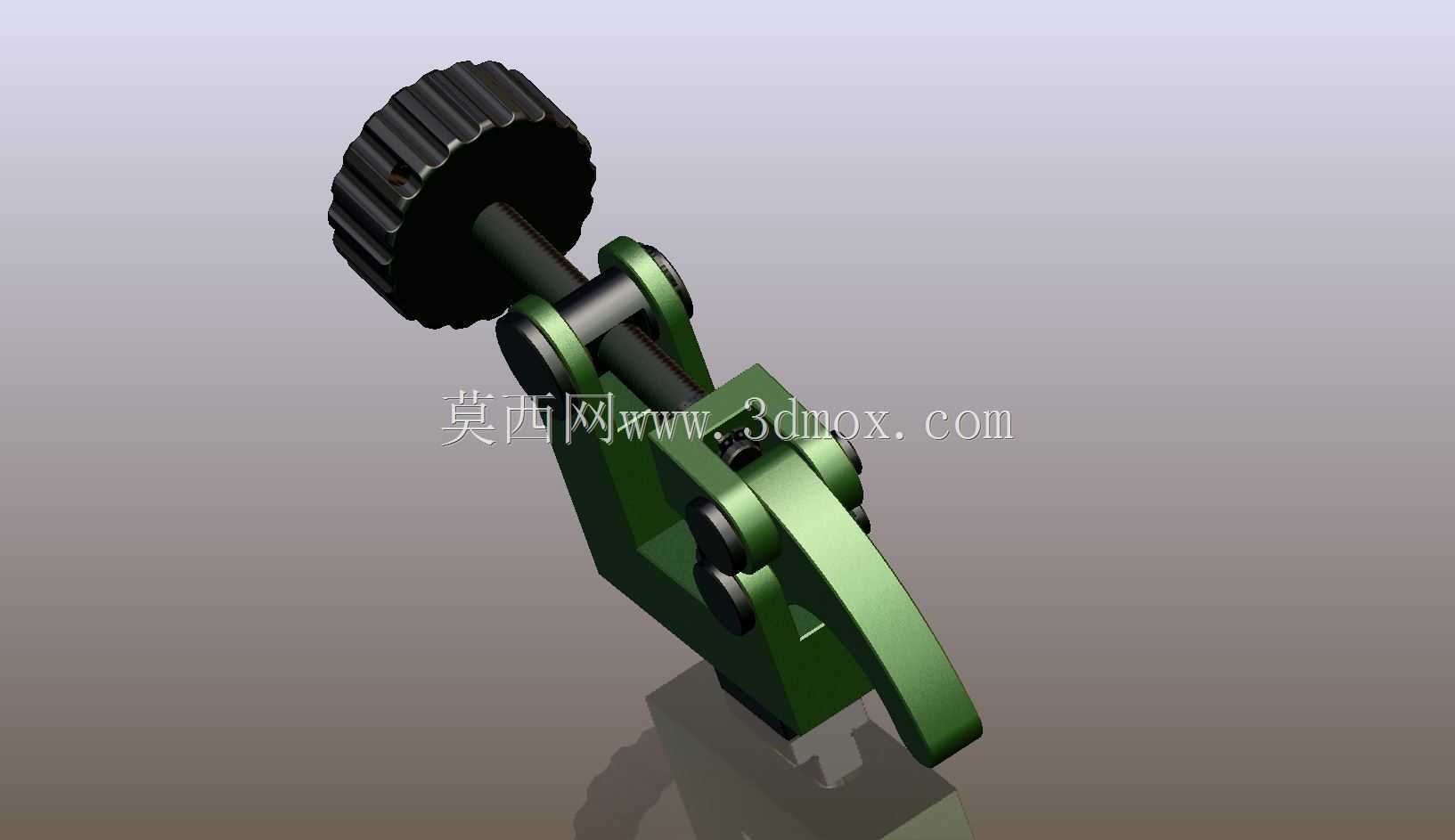

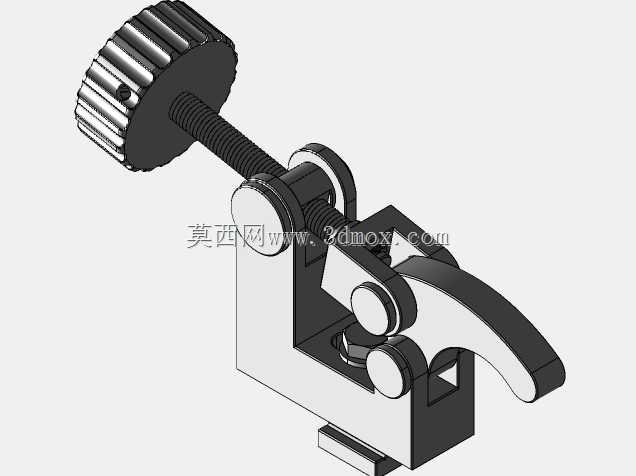

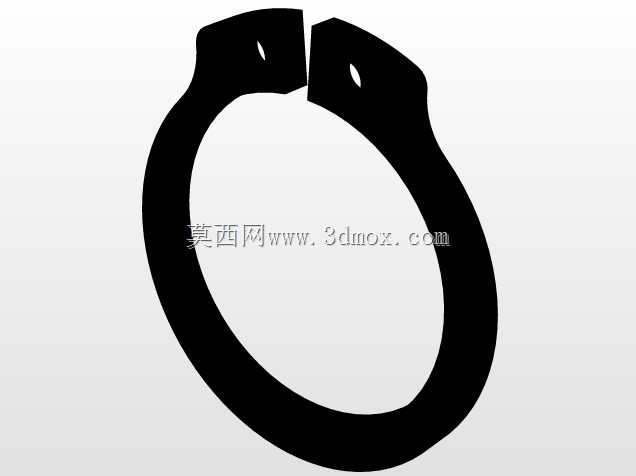

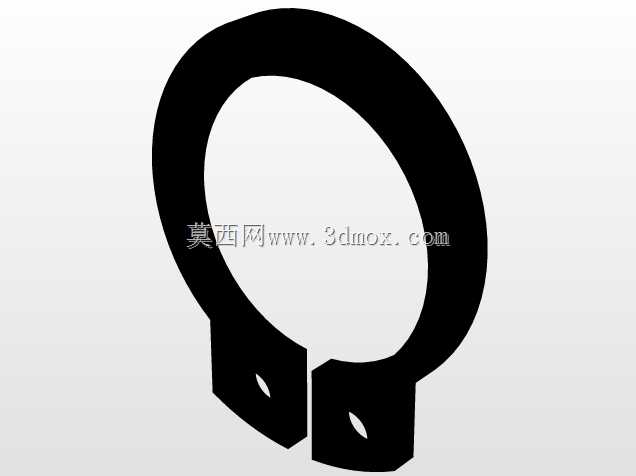

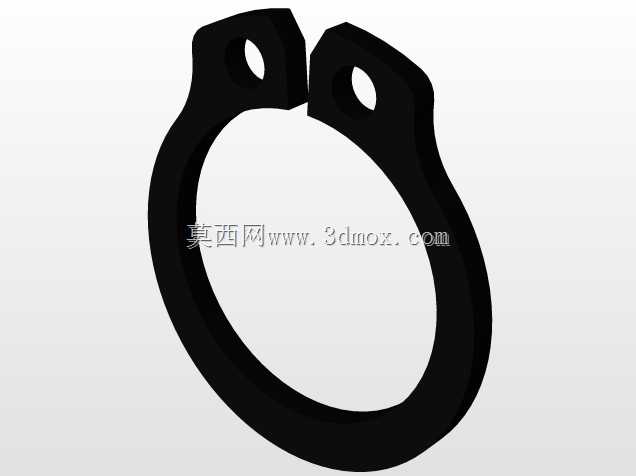

这款铣床配套压紧夹具,主要应用于普通立式铣床、卧式铣床的工件装夹工序,适配机床工作台T型槽安装场景,可在平面铣削、沟槽铣削、台阶面加工等常规铣加工作业中,完成中小型块状、板状金属或非金属工件的快速压紧固定,替代传统单头压板的零散装夹方式,减少装夹辅助时长,提升批量加工时的工位稳定性。夹具采用对称双压紧臂布局,两个独立的压紧单元可同步或单独调整夹持位置,适配不同宽度尺寸的工件装夹需求,每个压紧单元配备带防滑纹路的调节手轮,操作人员无需额外工具即可手动旋转调整压紧行程,压头部位采用圆弧过渡的钩形结构,接触工件时可分散压紧应力,避免硬质压痕损伤工件已加工表面,同时压头与臂身采用铰接连接,可随工件表面角度小幅自适应偏转,保证压紧面与工件表面充分贴合,防止铣削过程中工件受切削力冲击出现位移、翘边问题。设计过程中充分考虑铣床作业的实际工况,夹具体底座采用与机床工作台槽型匹配的定位结构,可沿工作台T型槽滑动调整整体安装位置,适配不同长度的工件装夹跨度;臂身与底座的连接部位设置多档位锁紧结构,可根据工件高度调整压臂的竖直安装位置,满足不同厚度工件的压紧行程需求,整体结构无冗余突出部件,可避让铣刀加工走刀路径,避免加工过程中出现刀具碰撞干涉。从安装边界来看,夹具整体宽度适配常规中小型铣床的工作台面宽度,安装后不会超出工作台两侧边缘,压紧臂的水平调节行程可覆盖常见小型机加工零件的装夹尺寸范围,竖直方向的调节区间可适配从薄型板材到较高块状坯料的装夹高度,手轮的操作位置处于夹具外侧上方,操作人员在机床工位旁即可轻松完成松紧调节,无需探身到工作台内侧操作,降低作业过程中的安全隐患。整套夹具的受力结构经过优化,压紧力可通过臂身均匀传导到底座安装部位,避免局部应力集中导致的夹具变形,长期使用后仍能保持稳定的压紧精度,适合机加工车间的批量零件铣削装夹使用,也可适配刨床、平面磨床等其他需要平面工件压紧固定的机加工设备,拓展工装的通用适配性。
