橡胶压缩成型用波纹件压模结构

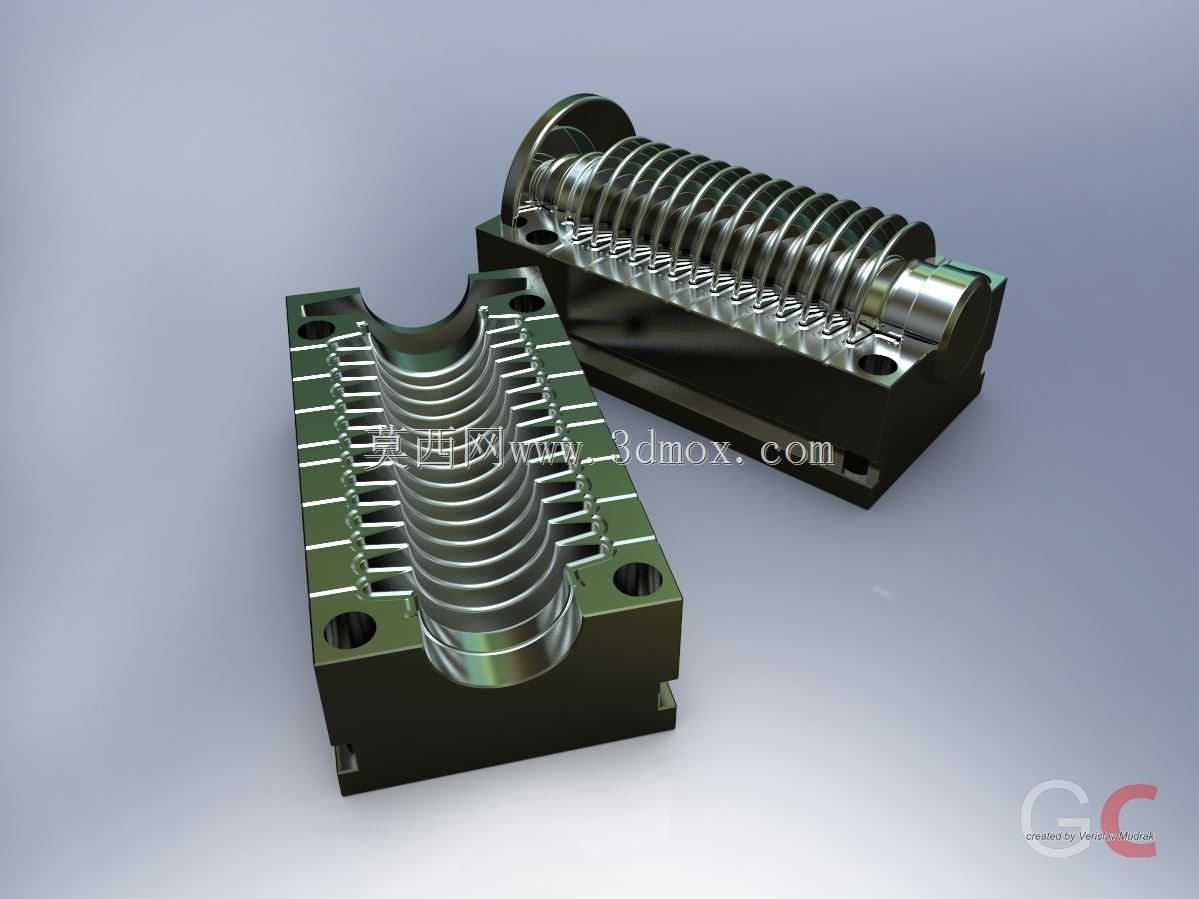

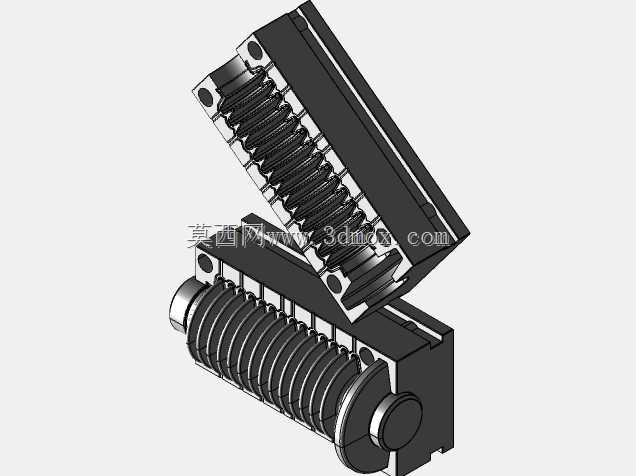

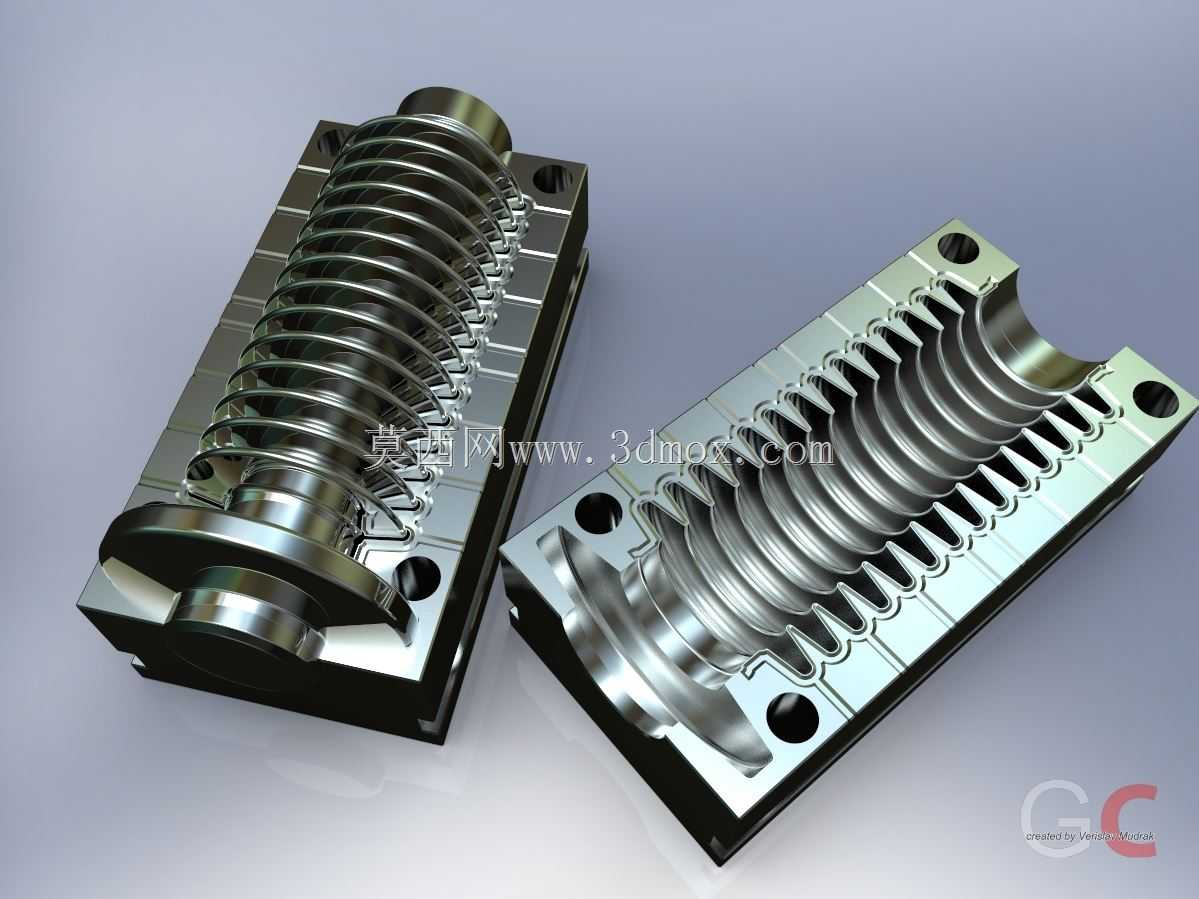

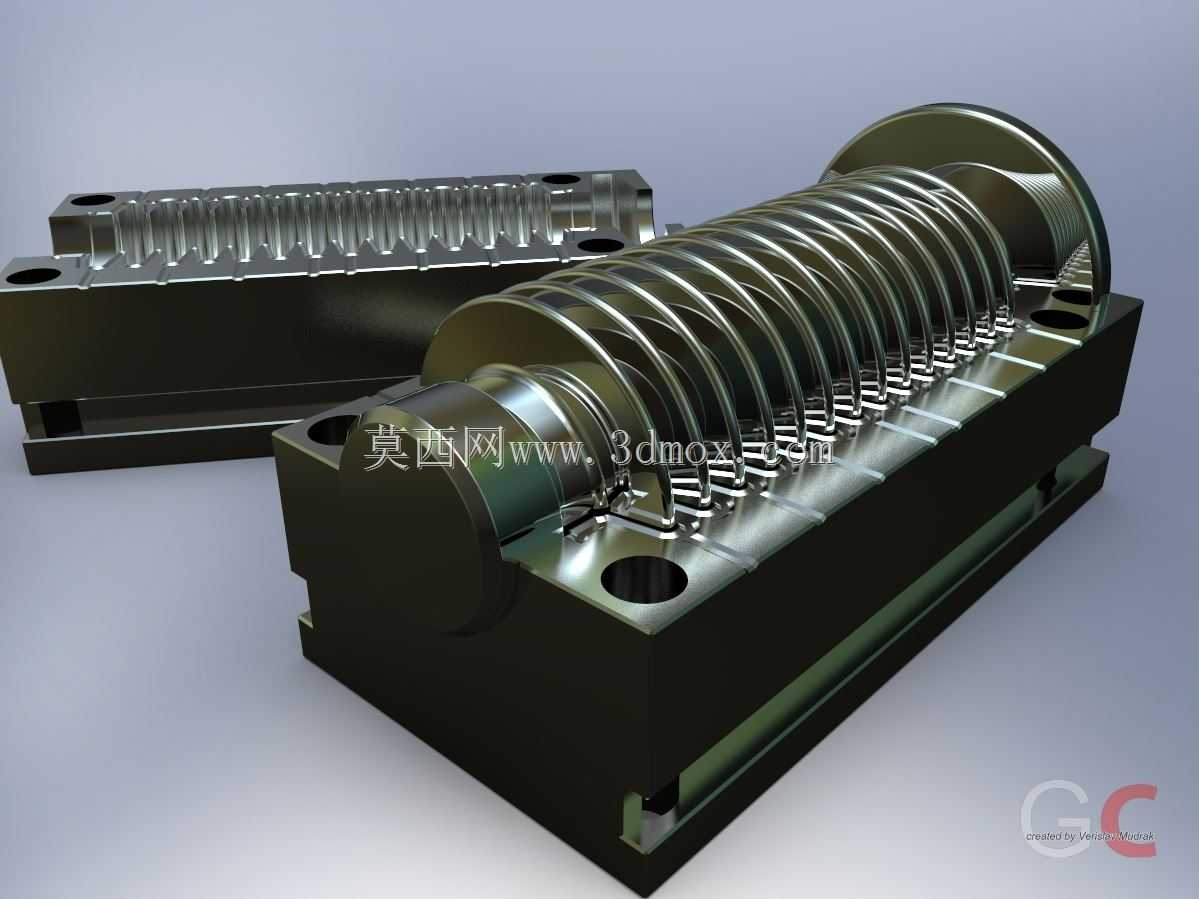

该压模主要应用于橡胶制品加工领域，针对带连续波纹结构的密封类、弹性缓冲类橡胶件的压制成型工序设计，适配中小批量橡胶制品的热压成型生产场景，可在常规平板硫化机上完成装夹与作业，无需额外定制专用设备接口，能够有效降低波纹类异形橡胶件的成型加工门槛。在实际生产用途上，该模具通过上下模腔的精准合模，将混炼后的橡胶坯料压制成带有连续环形波纹的长条状橡胶制品，这类制品常被用作管路密封套、设备缓冲减震垫、线缆防护套等部件，波纹结构可赋予制品更好的伸缩形变能力与径向贴合性能，相比平直结构的橡胶件，适配更大范围的装配公差，同时在受外力挤压时能通过波纹的舒展与收缩吸收形变能量，避免橡胶件出现撕裂、脱胶等失效问题。从功能特性来看，该压模采用一模多腔的排布逻辑，单次合模即可完成多件同规格波纹橡胶件的成型，模腔表面做了高精度抛光处理，能够保证成型后橡胶件的表面光洁度，减少后续修边、打磨的工序工作量；模具本体设置了多处定位销孔与安装沉孔，合模时可通过定位销实现上下模的精准对位，避免合模错位导致的制品飞边过厚、尺寸超差问题，安装沉孔可直接通过螺栓将模具固定在硫化机的工作平台上，装夹过程快速便捷，无需复杂的调校步骤。在设计思路层面，该压模优先考虑了橡胶压制过程中的排气需求，在模腔的末端预留了细微的排气溢料槽，热压过程中模腔内的空气可通过溢料槽排出，避免制品内部出现气泡、缺料等缺陷；同时模腔的波纹结构采用了等距等深的参数设计，相邻波纹之间的过渡圆角做了放大处理，既能够保证橡胶料在模腔内的流动填充顺畅，也能避免应力集中导致的模具局部磨损过快，延长模具的整体使用寿命。从外形尺寸与安装边界来看，该压模整体为长方体块状结构，上下模的合模面平整度控制在微米级，安装孔位采用对称排布设计，可适配多数常规吨位平板硫化机的工作台安装尺寸，模具的开合行程预留了足够的取件空间，成型后的制品可直接从模腔中脱出，不会出现卡模、粘模的问题，上下模的导向结构采用了嵌入式导柱设计，合模过程中无偏摆错位，能够长期保持模腔的对位精度。
