鲁格1022枪械触发器组总成三维结构模型

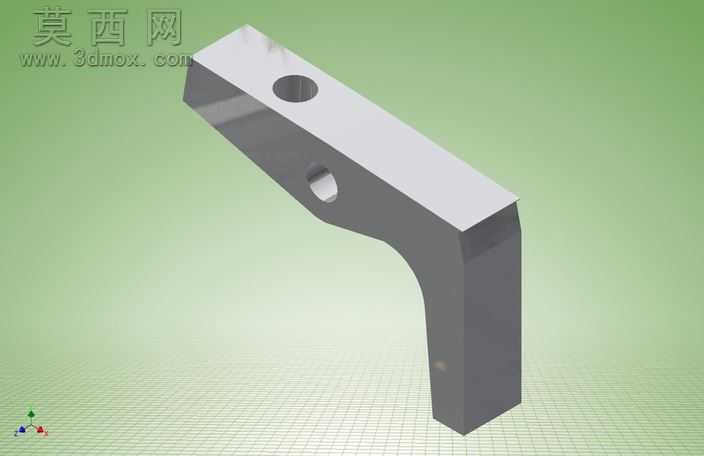

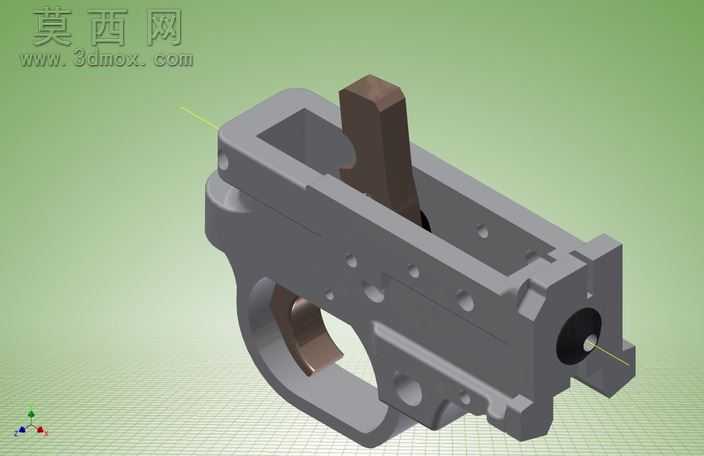

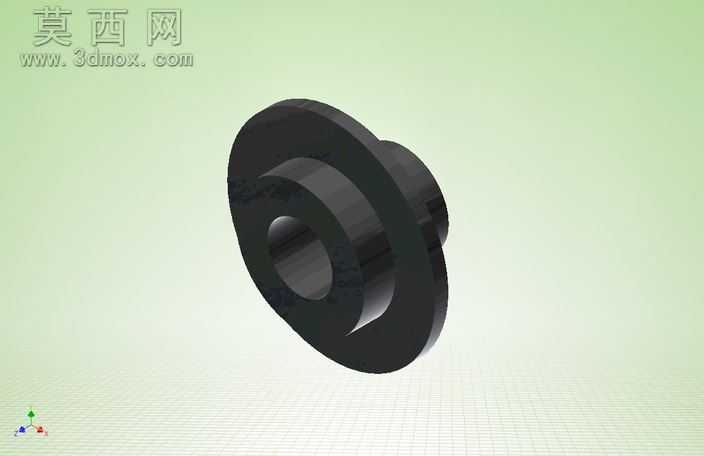

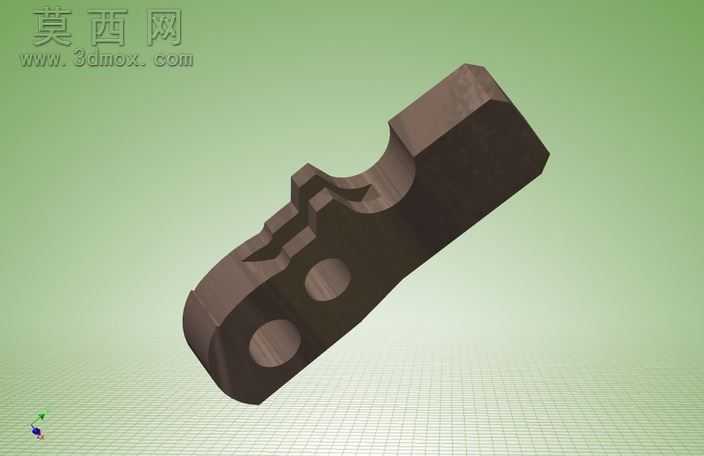

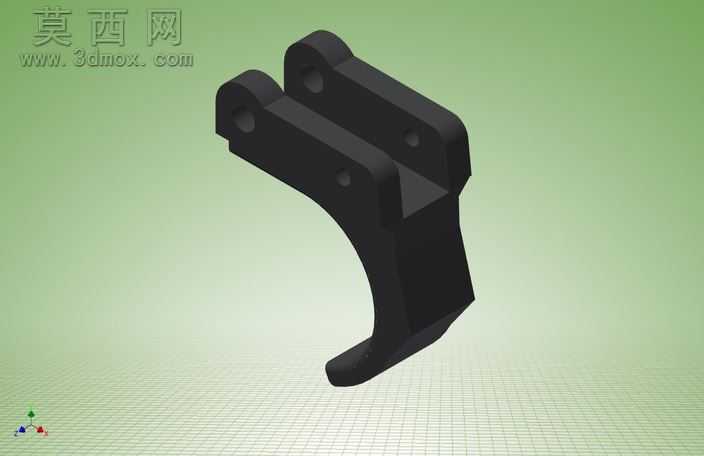

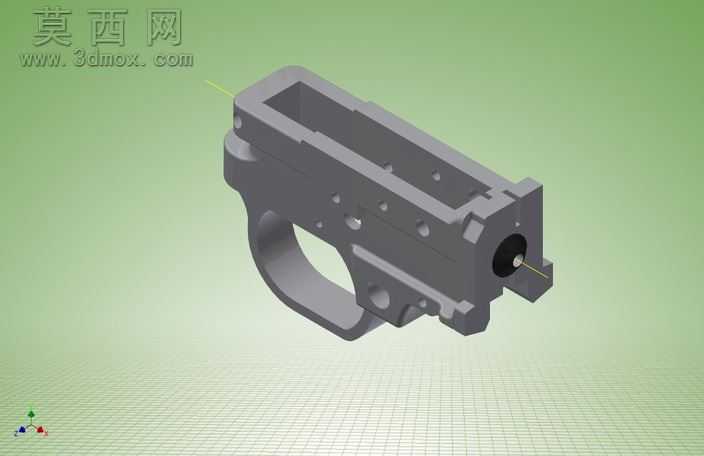

本模型为鲁格1022枪械触发器组总成的概念设计三维模型，建模阶段以概念验证为核心目标，并未完全按照量产制造的公差标准进行1:1复刻，而是围绕扳机组件的核心联动逻辑完成结构搭建，建模过程中优先还原扳机、阻铁、击发联动件的装配关系，对非核心的外观细节做了适度简化，同时保留了所有关键的装配定位孔、销轴安装位、限位结构，确保整体装配逻辑符合枪械击发机构的基本原理。参数设计层面，模型严格参照鲁格1022步枪扳机组件的公开尺寸比例进行缩放适配，各零件的壁厚、销轴孔径、联动行程均按照常规轻武器扳机组件的通用参数设定，扳机护圈的弧度贴合人体工程学握持角度，阻铁与击发件的咬合面角度按照可靠击发与安全复位的需求设计，所有配合面均预留了概念验证阶段所需的合理间隙，避免出现结构干涉问题。渲染材质方面，模型主体的金属基座采用哑光枪灰色金属材质，还原钢制枪械部件的磨砂质感，扳机与阻铁等活动部件采用深棕色烤蓝金属材质，区分不同功能的零件结构，背景采用渐变浅绿色搭配网格地面，添加三维坐标系标识清晰展示模型的空间朝向，渲染光线采用柔和的漫反射光源，避免金属表面出现过强反光遮挡结构细节，同时通过阴影效果突出各零件的装配层次。结构原理上，本模型完整还原了扳机组件的核心联动逻辑：扣动扳机时会带动阻铁转动，解除对击发构件的限位，完成击发动作，松开扳机后在复位弹簧的作用下扳机与阻铁回归初始位置，为下次击发做好准备，模型上的所有定位孔均对应枪械机匣的安装位置，可直观展示触发器总成在整枪中的装配定位关系。软件兼容层面，模型提供Autodesk Inventor2011原生格式，同时附带通用的STEP/IGES中间格式，可直接导入SolidWorks、UG、Creo等主流三维机械设计软件进行编辑修改，还附带STL格式文件，可直接用于3D打印制作实物样件，满足不同软件用户的使用需求，无需额外进行格式转换即可开展后续工作。研发教学应用层面，本模型可作为轻武器结构认知的教学演示素材，帮助学习者直观理解扳机组件的联动原理，也可作为枪械相关概念设计的参考基础，设计师可在本模型的基础上调整参数、优化结构，开展定制化扳机组件的研发设计，同时STL格式文件支持3D打印制作教学演示样件，方便在课堂、科普场景中进行实体展示，降低机械结构的理解门槛。
