大型粉碎机用行星齿轮组传动结构

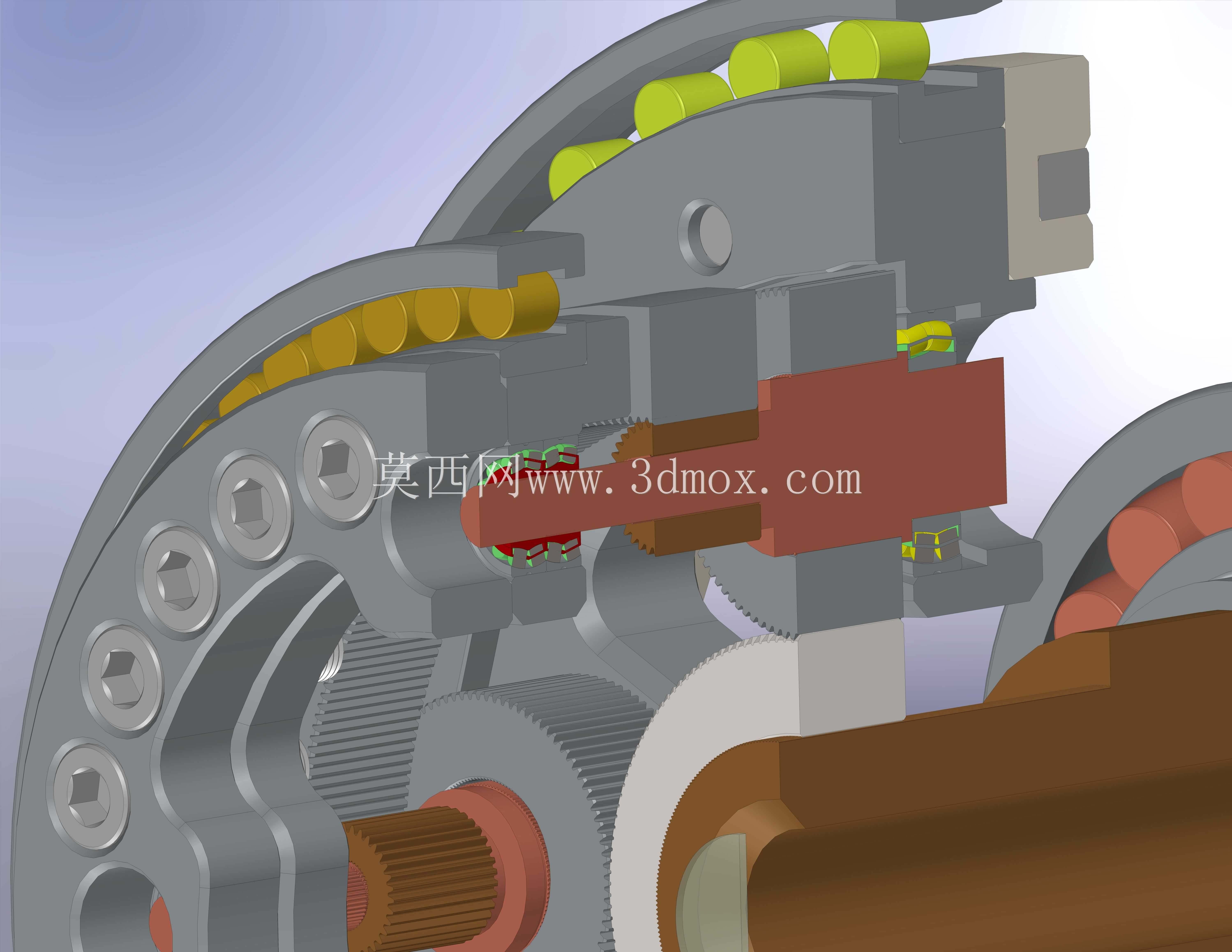

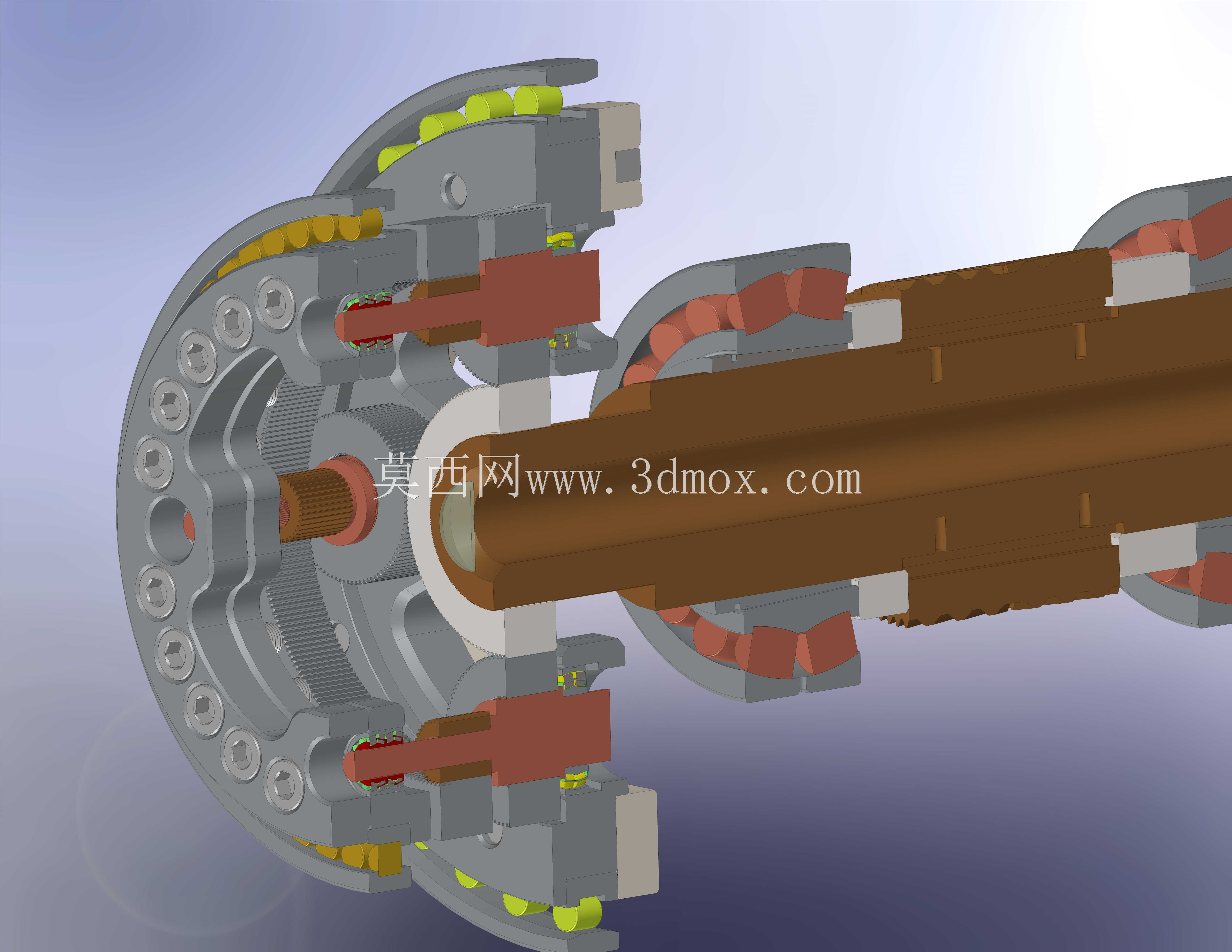

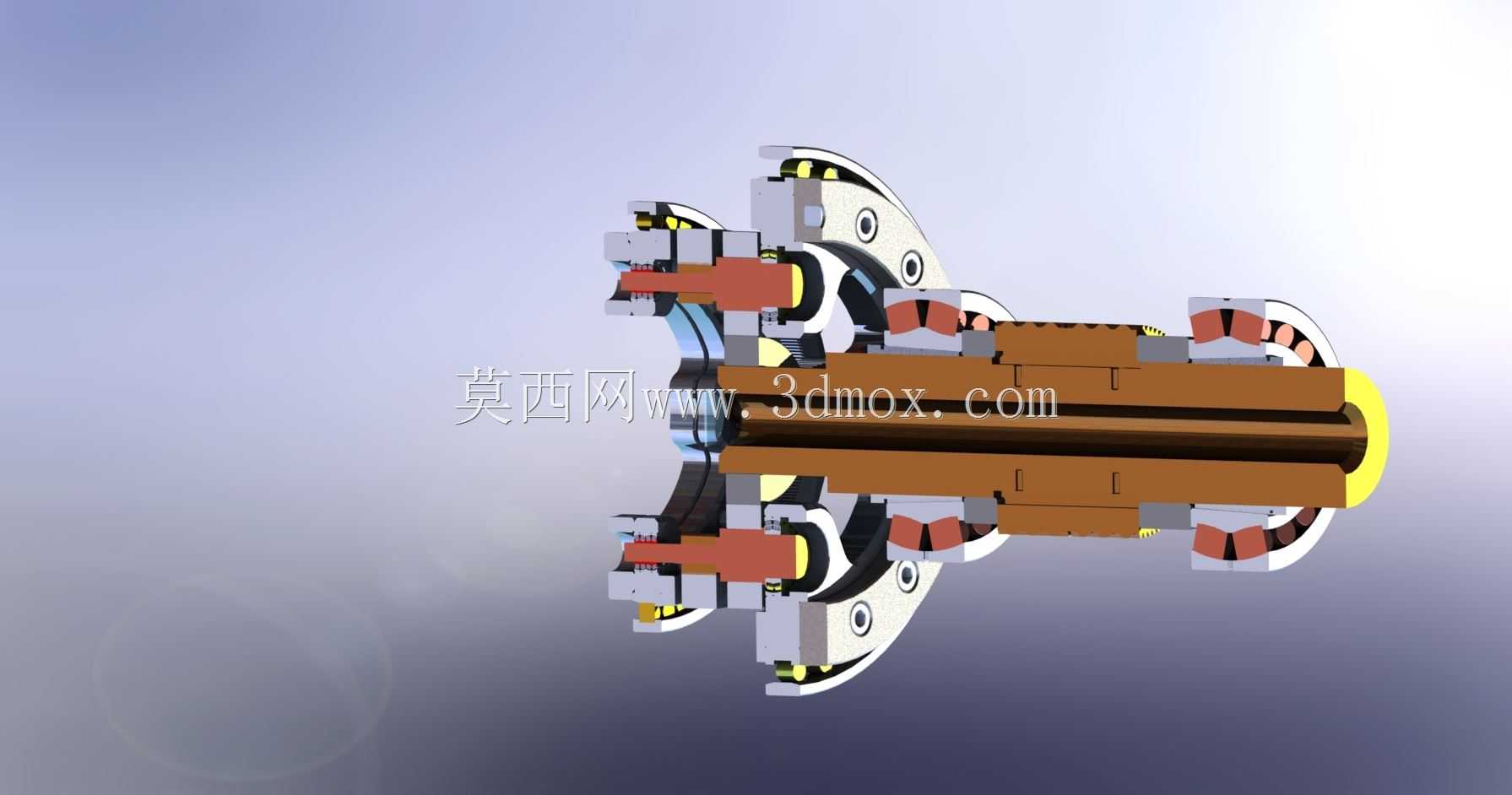

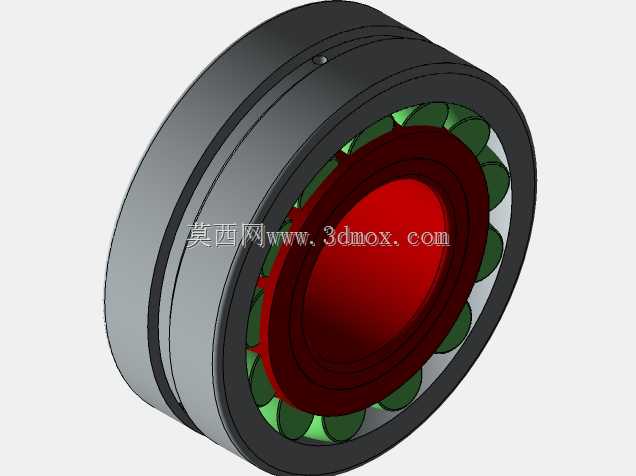

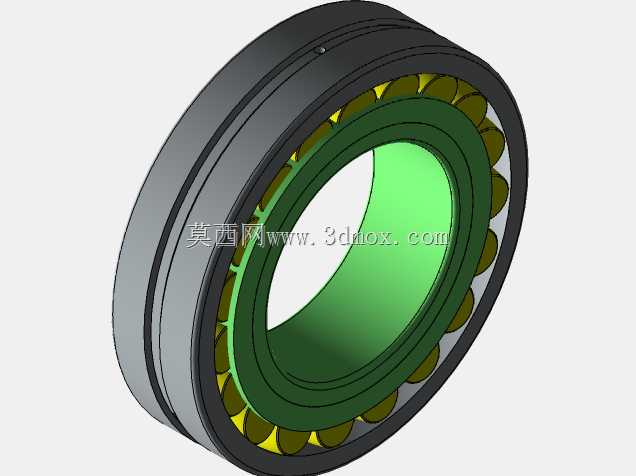

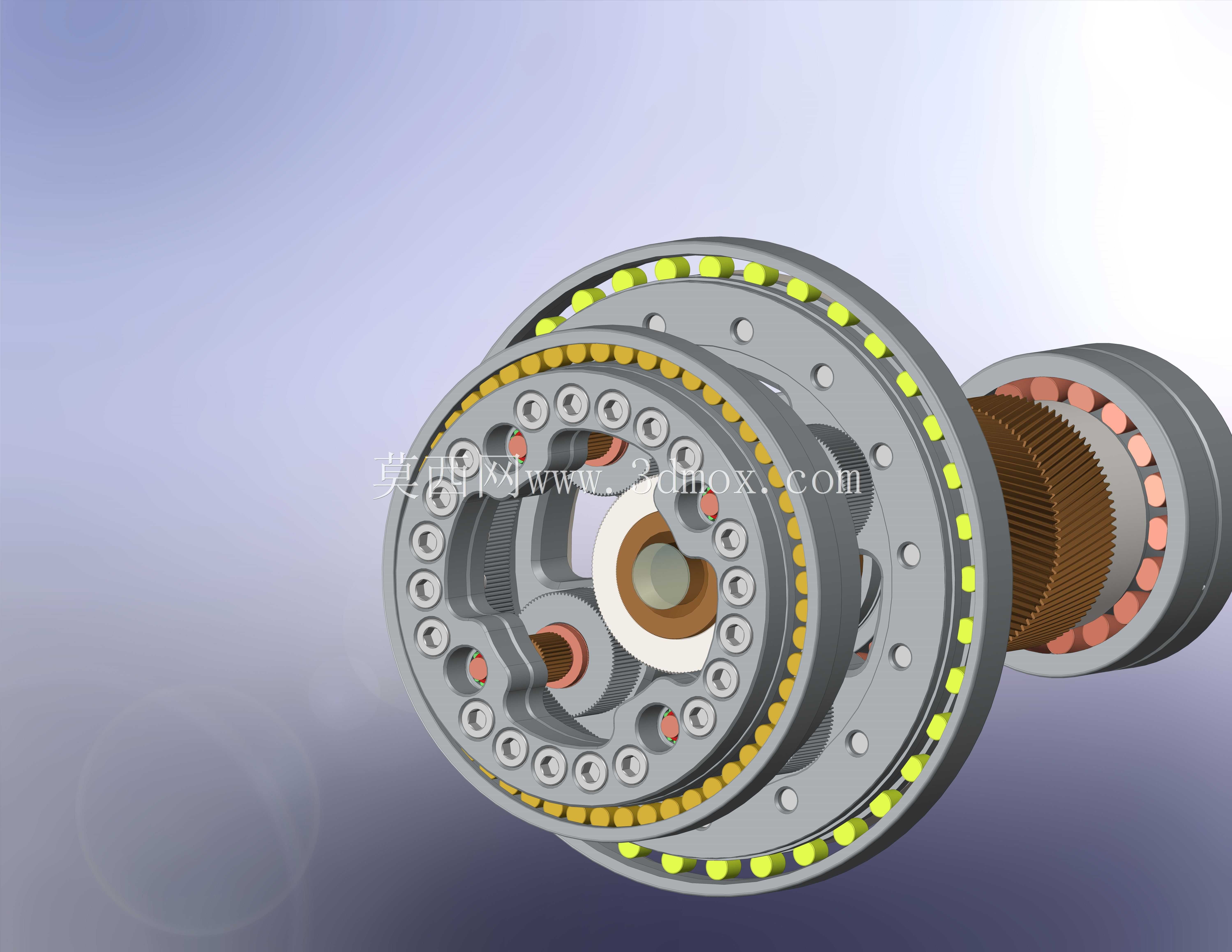

该行星齿轮组是为大型粉碎设备配套设计的核心传动部件，主要应用于矿山、建材、固废处理等领域的大型粉碎机总成中，承担动力传递、转速匹配与扭矩放大的核心功能，是保障粉碎机稳定重载作业的关键结构。在实际作业场景中，大型粉碎机需要将电机输出的高转速低扭矩动力，转换为低转速大扭矩的输出动力，以驱动粉碎腔体内部的锤击、碾压部件完成硬质物料的破碎作业，该行星齿轮组正是适配这一动力转换需求设计的传动结构，相比传统定轴齿轮传动，其在同等体积下可传递更大扭矩，同时具备更高的传动效率与运行稳定性，能够适应粉碎机作业时负载波动大、冲击载荷强的恶劣工况。从功能特性来看，该行星齿轮组采用多行星轮均载设计，内齿圈、太阳轮与多组行星轮形成多点啮合传动结构，可将输入动力分流后通过行星架汇流输出，有效分散单齿啮合的载荷应力，大幅提升齿轮组的重载承载能力与抗冲击性能，同时齿轮齿形经过优化修形，能够降低啮合过程中的冲击振动与噪音，减少齿面磨损，延长部件在连续重载作业下的使用寿命。在设计思路上，该结构围绕粉碎机的实际作业需求展开，首先匹配粉碎机的额定输入转速、输出扭矩与传动比要求，确定太阳轮、行星轮与内齿圈的模数、齿数与齿宽参数，保证传动比精准匹配设备的作业转速需求；其次针对粉碎机作业时的粉尘、高温工况，在齿轮组外侧设计了适配密封结构的安装位，可配套防尘密封件避免粉尘进入啮合区域，同时预留了润滑介质的流通通道，保障齿轮啮合面持续得到润滑冷却；结构布局上采用同轴输入输出的设计，可直接与粉碎机的电机输出端、粉碎工作轴端对接，减少额外传动连接件带来的功率损耗与安装误差。从外形尺寸与安装边界来看，该齿轮组整体采用盘式同轴布局，最大外轮廓为带安装孔的法兰式结构，外圈均匀分布的连接螺栓孔可直接与粉碎机的传动腔体法兰对接，输入轴端与输出轴端采用标准轴径设计，可适配常规联轴器的安装尺寸，整体轴向长度紧凑，能够在粉碎机有限的传动腔安装空间内完成布置，无需对原有设备的腔体结构做大幅改动，安装时仅需保证输入输出轴的同轴度误差在允许范围内，即可保障齿轮组的平稳运行，同时齿轮组的各部件均采用模块化拆分设计，后期维护时可单独更换磨损的行星轮或轴承部件，降低设备的运维成本。
