多规格带法兰紧固连接彩色工业管道

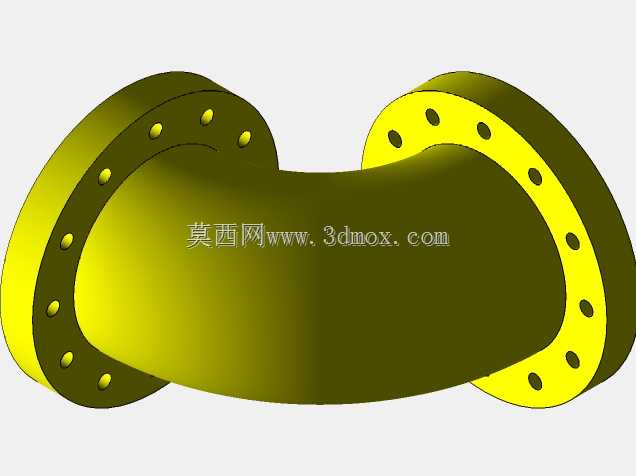

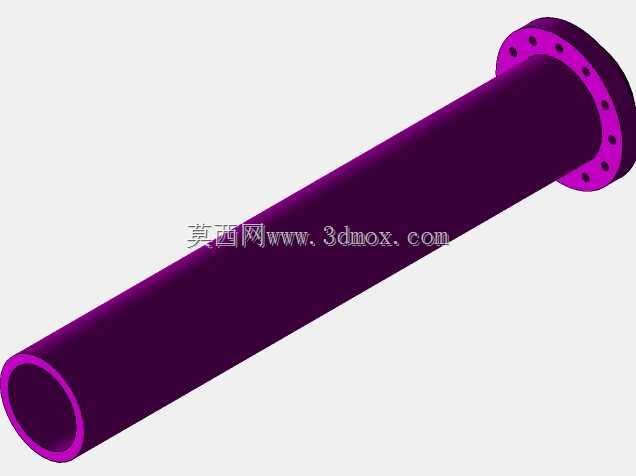

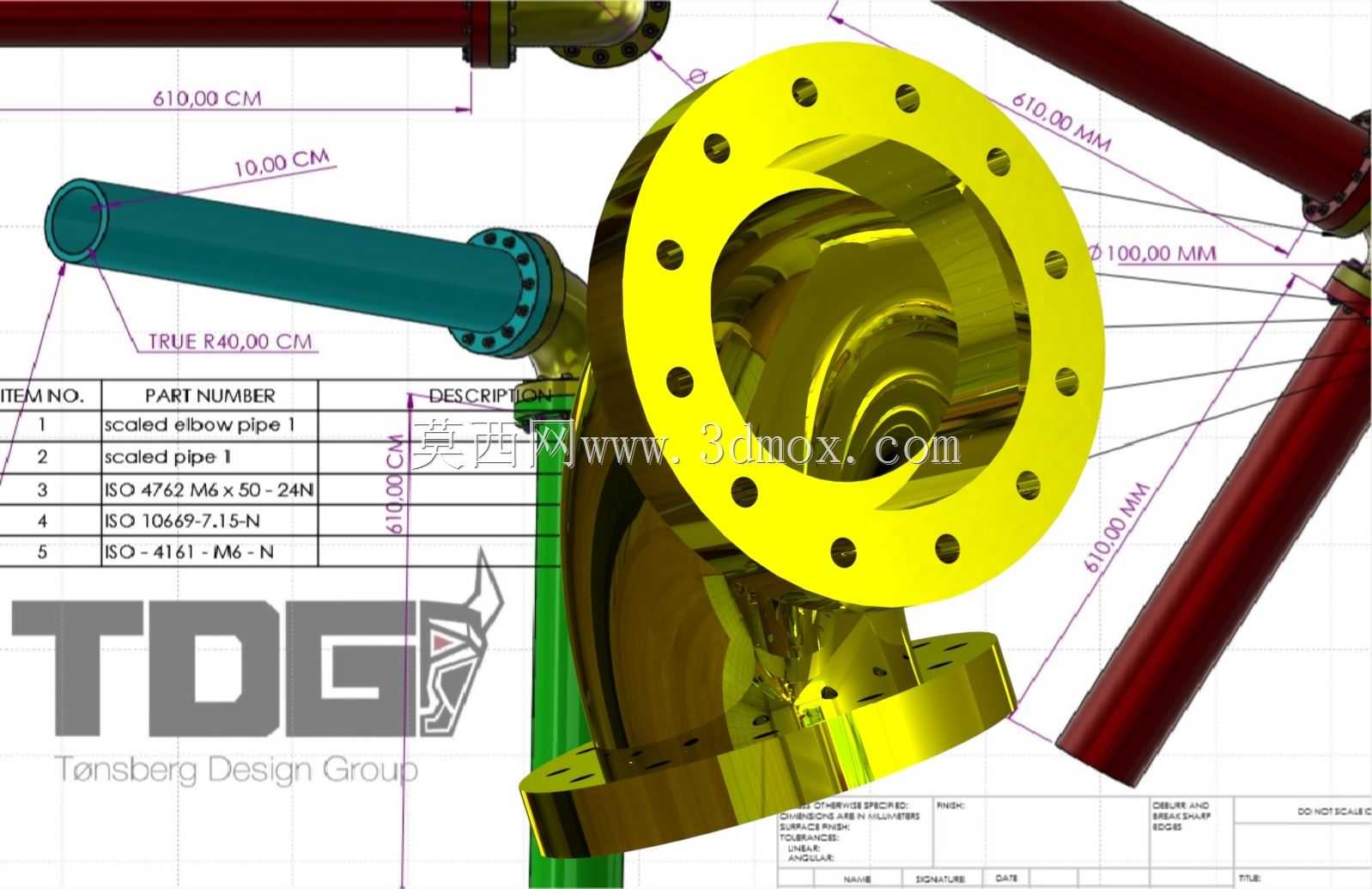

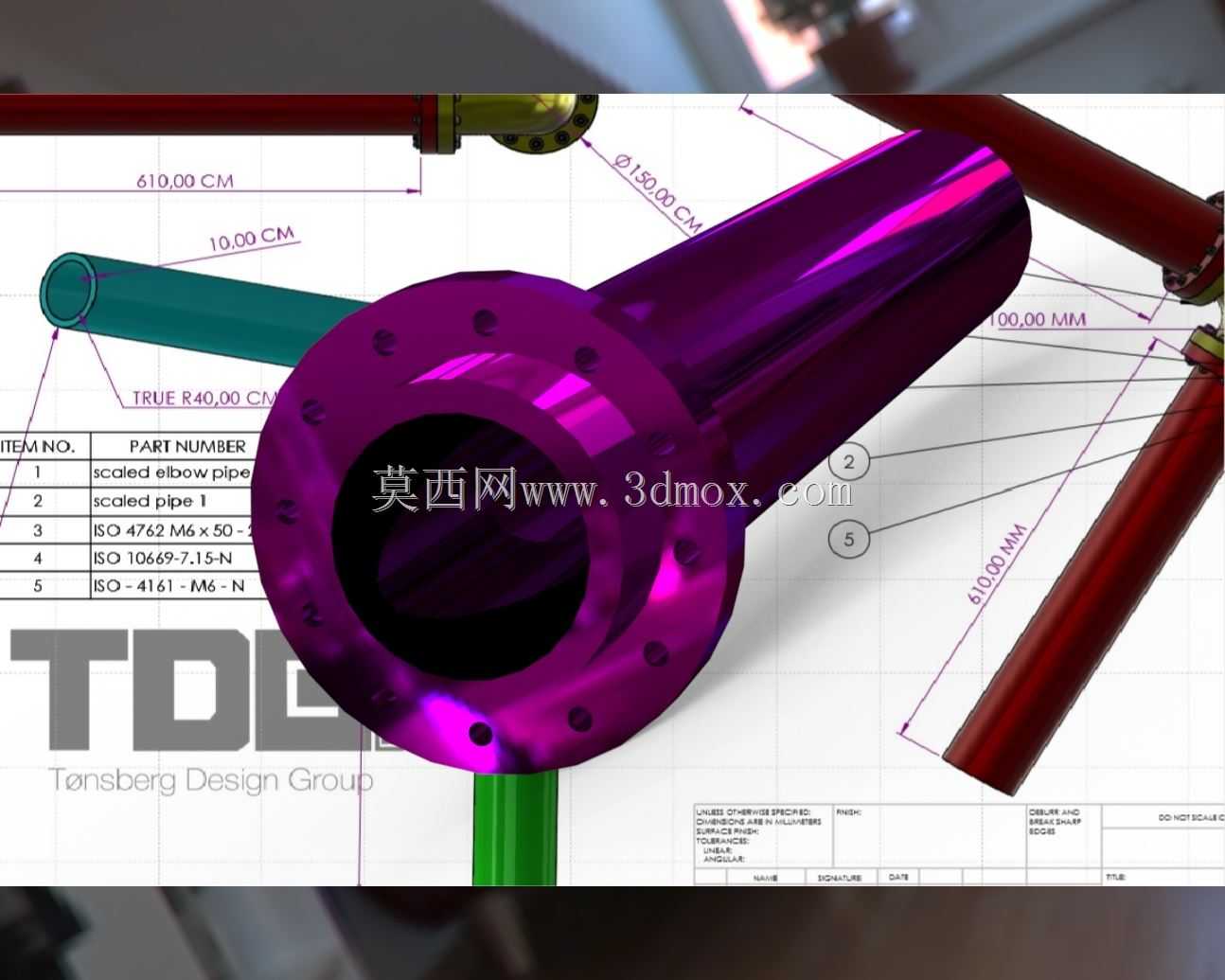

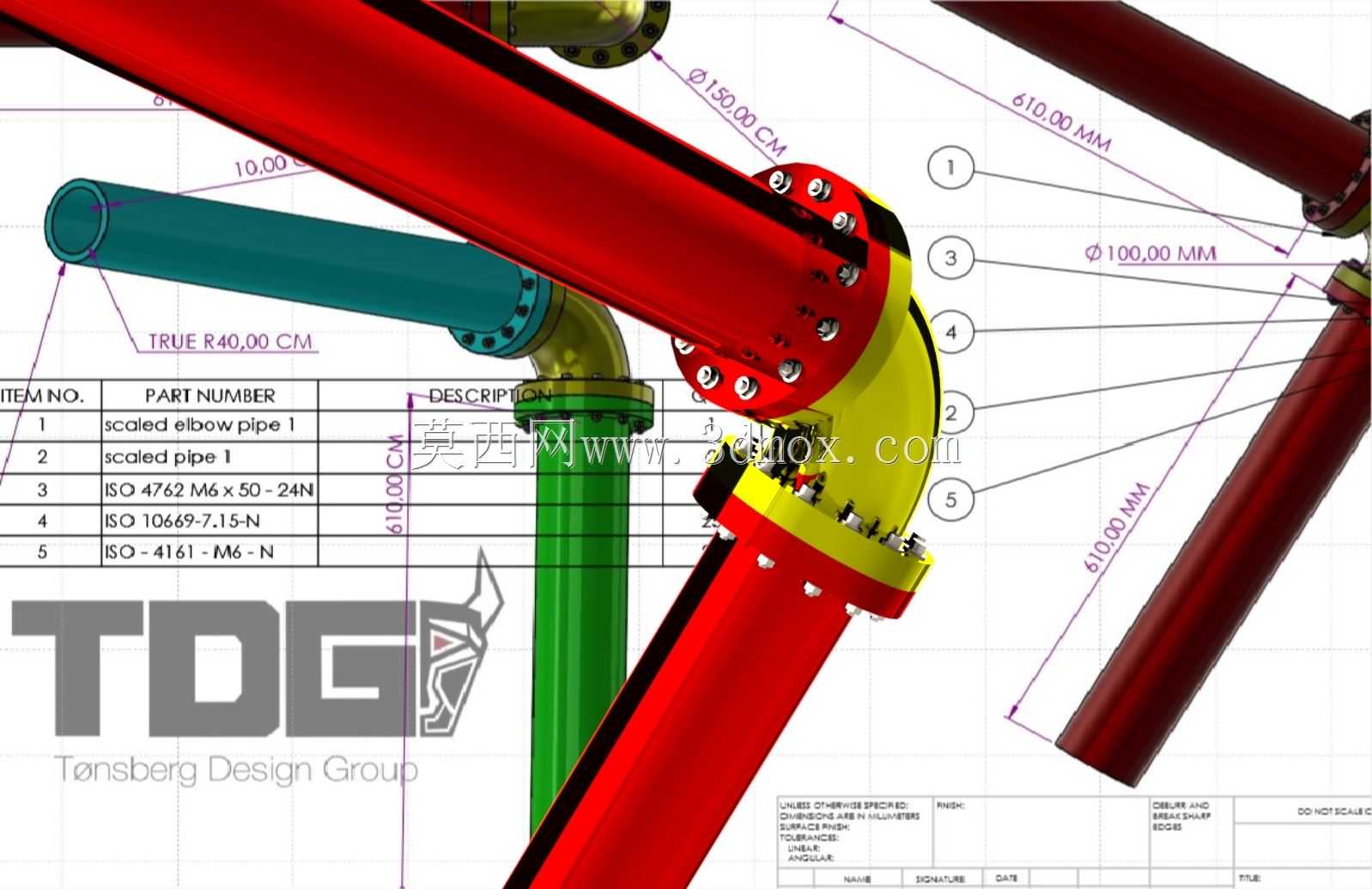

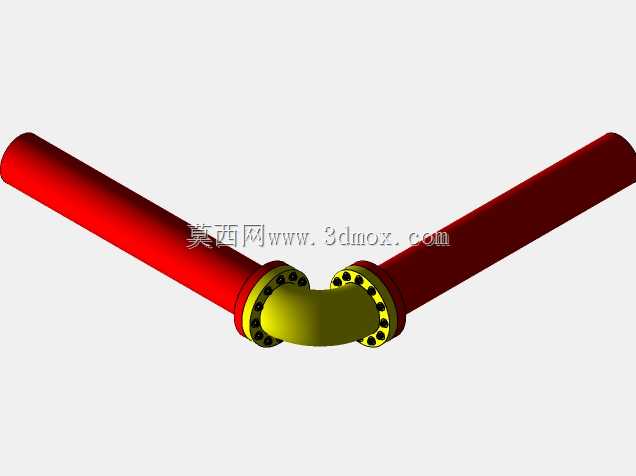

这套工业管路组件主要应用于流体输送系统的搭建场景，覆盖化工介质传输、生产循环水路、工业气动回路、液压动力输送等多个工业领域，可作为模块化管路系统的标准拼接单元使用，能够适配不同走向、不同通径的管路布设需求，减少现场管路改制的工作量，提升管路系统的装配一致性与密封可靠性。整套管路包含不同通径的直管段、90度弯管转接段，各管段端部均采用标准法兰对接结构，通过配套的螺栓紧固件实现管段之间的刚性密封连接，法兰端面可根据输送介质特性选配密封垫片，满足不同压力等级、不同腐蚀特性介质的输送要求，避免管路连接处出现渗漏、松脱的问题。设计过程中优先考虑管路的空间走向合理性，针对不同通径的管路做了分层排布规划，避免相邻管段在安装、运维过程中出现干涉，同时预留了足够的紧固件操作空间，方便现场使用标准工具完成螺栓的拧紧与后期拆装维护。管路的尺寸标注覆盖了各管段的通径参数、转弯半径、法兰安装孔位分布、管段有效长度等核心边界尺寸，其中大管径直管通径为150mm，中等管径直管通径为100mm，小管径直管通径为80mm，弯管段的转弯半径匹配对应管径的流体流速要求，减少介质在转弯处的阻力损失与紊流冲击，法兰连接位置的螺栓孔位严格遵循对应通径的法兰标准，可直接与同规格的标准工业管路、泵阀设备进出口实现无缝对接，不需要额外制作转接件。整套管路的连接结构采用标准化紧固件设计，所有连接螺栓均为通用标准件，后期运维更换配件时不需要定制特殊零件，可有效降低管路系统的全生命周期维护成本，同时不同管段采用差异化的外观配色，可直观区分不同功能的输送回路，方便现场运维人员快速识别管路属性，提升日常巡检与故障排查的效率。在安装边界设计上，充分考虑了管路的固定支撑位置，在长直段、弯管受力位置预留了管夹安装空间，可配套标准管路固定件完成管路的支撑固定，避免管路在介质输送过程中因振动、流体冲击出现移位或应力集中损坏的问题，整套组件的模块化设计也支持根据实际布设需求灵活增减管段，适配不同长度、不同走向的管路布设场景。
