多色拼接弯直组合管路结构设计

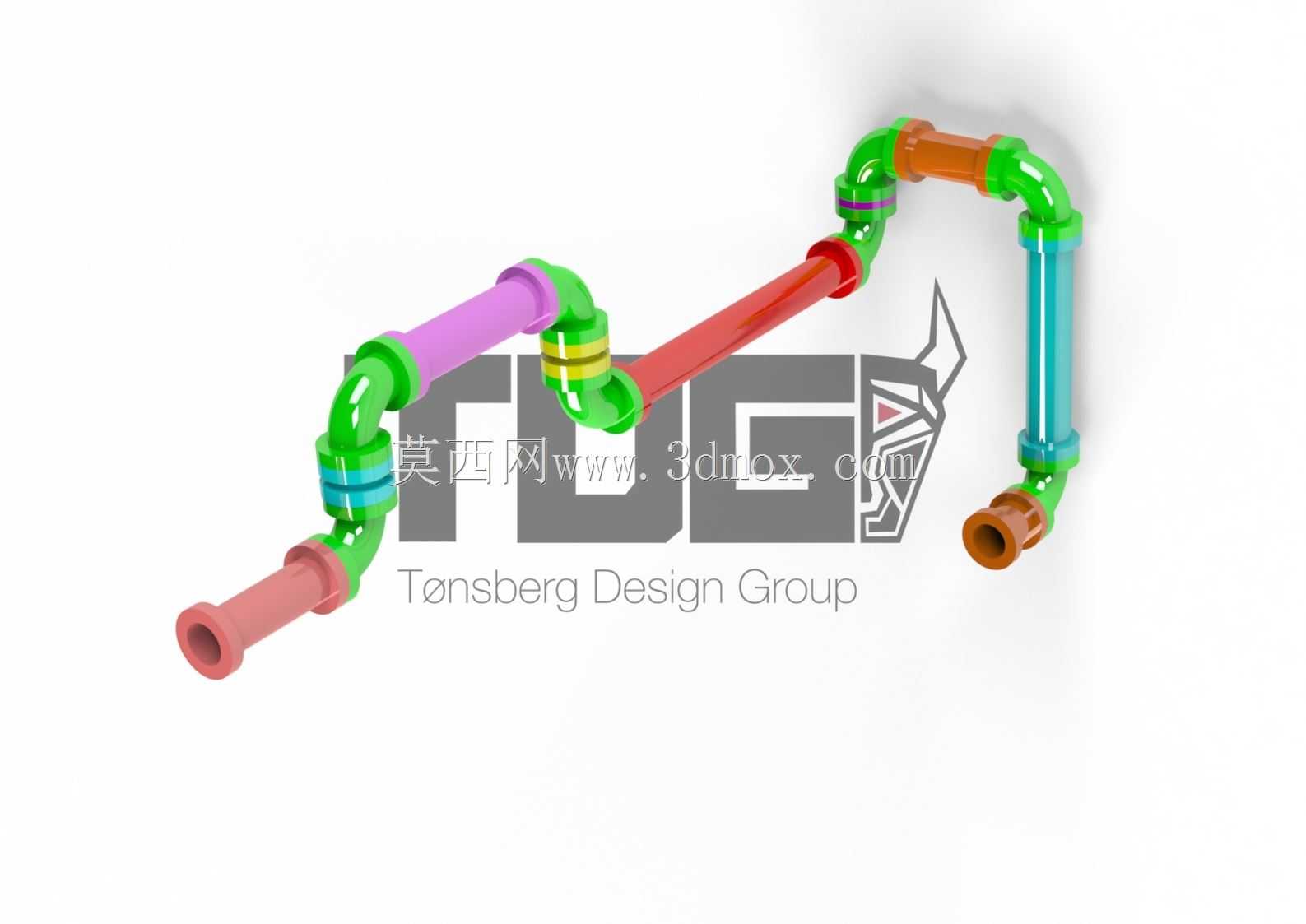

　　这套管路结构的设计，最初是针对小型流体实验台的介质输送需求做的方案，日常在教学演示装置、小型化工试验线、文创类流体展示装置里都能用到这类非标的拼接管路，区别于工业现场统一镀锌或者不锈钢的工业管路，这套方案特意做了分色处理，不同管段对应不同的介质流向或者功能段，方便安装调试的时候快速识别回路，也能在展示类场景里更直观呈现管路走向。

　　从功能特性来看，整套管路覆盖了90度直角弯转、45度斜向转向、直通对接、异径衔接这几种管路布置里最常用的连接形式，每一段管体的接头位置都做了止口定位结构，装配的时候不需要反复调整对齐角度，顺着止口推入就能保证密封面完全贴合，不会出现偏斜导致的渗漏问题。管身的壁厚是按照低压流体输送的常规要求设定的，适配0.6MPa以内的气压或者水压输送场景，日常用来走冷却水、低压压缩空气、染色展示流体都完全满足强度要求，不会出现管体鼓胀或者接头崩脱的问题。

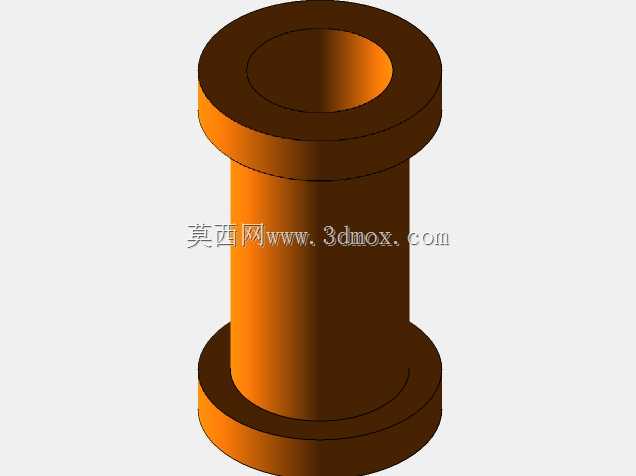

　　设计思路上没有采用一体化弯管的方案，而是拆成了标准段+弯头+接头的模块化组合，主要是考虑到实际安装的时候，现场的安装边界经常会有小幅调整，如果是一体化成型的弯管，一旦安装位有偏移就只能整体返工重做，模块化的组件可以根据实际空间换不同长度的直通段、调整弯头的转向角度，甚至可以增减管段来适配不同的安装间距，适配性比一体管路强很多。每个接头位置都预留了标准管螺纹的安装位，既可以用粘接的方式固定PVC类材质的管段，也可以套密封圈做快插结构，还能适配金属管的焊接连接，不管是做3D打印的样件验证，还是开模做批量的塑料配件，或者是机加工做金属材质的工业级组件，这套结构都能直接套用，不需要再重新调整接口尺寸。

　　外形尺寸和安装边界这块，整套管路展开后的总长度控制在1.2米以内，最高的垂直管段高度是380毫米，横向最大跨度是720毫米，所有弯头的转弯半径都是管外径的1.5倍，这个转弯半径是流体管路里的常规合理值，既不会因为转弯半径太小导致介质流动阻力陡增，也不会因为转弯半径太大占用过多的安装空间。安装的时候只需要在两端的接口位置预留20毫米的操作空间用来拧接头或者固定管卡，中间的管段可以根据现场的固定条件加装管夹支撑，管身距离安装墙面的最小净距留了15毫米，足够容纳管卡的厚度，也不会因为贴墙太近导致冷凝水无法散发或者积灰难以清理。

　　实际应用的时候，这套管路的分色设计还有个额外的好处，就是后期维护的时候，不用对照图纸查管路走向，顺着颜色就能快速区分哪段是进水、哪段是回水、哪段是供气回路，排查堵塞或者渗漏点的时候能省不少时间。每个管段的连接位置都做了统一的外径基准，不管是直通段还是弯头，对接端的尺寸完全一致，备件可以通用，哪怕某一段管体损坏，只需要更换对应长度的标准段就行，不用整段管路拆除更换，维护成本比定制的一体管路低很多。另外管端的接口做了轻微的倒角处理，安装密封圈或者对接的时候不会割伤密封件，能有效延长密封件的使用寿命，减少日常维护的更换频率。
