螺旋弹簧式阻尼减震构件三维结构设计

　　做机械结构设计快十二年，经手的减震类构件少说也有七八十套，这类带螺旋弹簧的阻尼减震件，是工业场景里最常用的缓冲吸能单元之一，小到自动化产线的振动工位隔振，大到移动设备的行走机构缓冲，都能见到这类结构的身影。很多刚入行的工程师做减震件设计，总容易陷入两个误区：要么只算弹簧刚度忽略阻尼匹配，要么只看额定载荷不考虑安装边界的干涉问题，最后做出来的件要么缓冲过软行程超限，要么阻尼过硬起不到吸能效果，甚至安装时和周边结构卡滞，根本装不上。

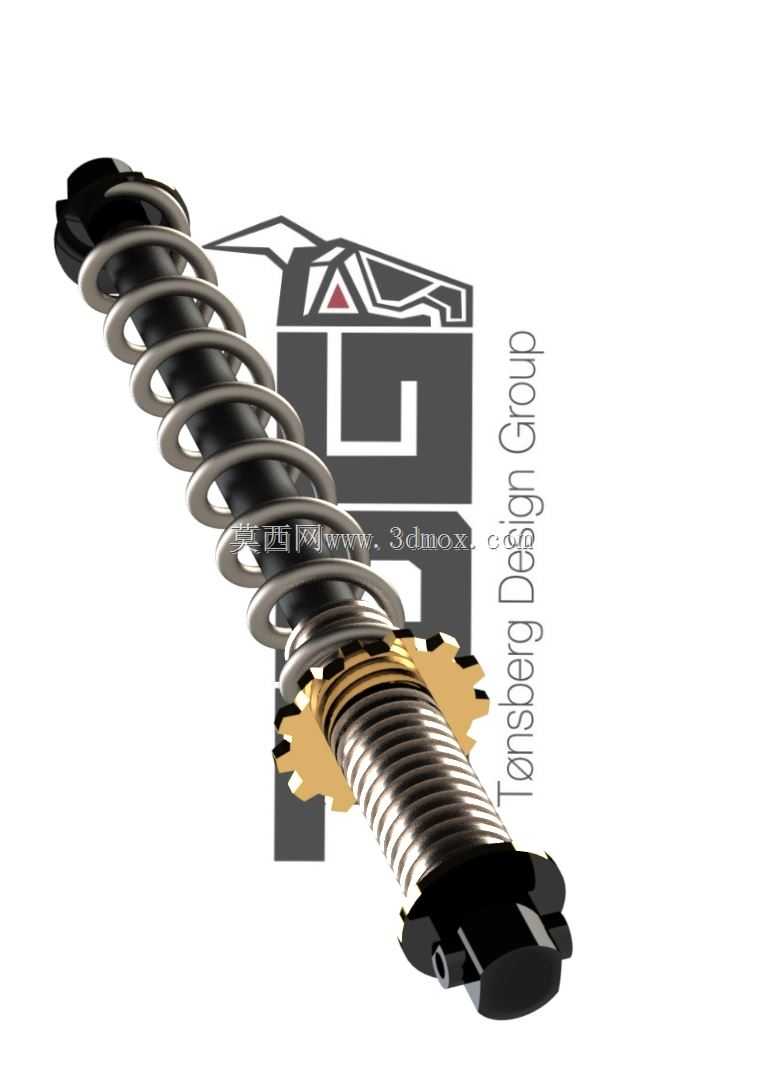

　　这套减震构件的结构逻辑很清晰，核心承载段采用等节距圆柱螺旋弹簧作为弹性主体，弹簧丝径、中径、有效圈数的匹配是经过载荷校核的，能保证在额定冲击载荷下，弹簧变形量处于线性区间内，不会出现并圈碰磨导致的刚度突变。弹簧内侧配套的阻尼杆采用分段式结构，一端带限位凸台，另一端设置可调式锁紧结构，既可以限制弹簧的最大压缩行程，避免过载时弹簧压并失效，也能通过调整锁紧位置适配不同的预紧力需求，这点在实际选型时非常实用——同一套构件，调整预压量就能覆盖±15%左右的载荷区间，不用重新开模做弹簧，能省不少迭代成本。

　　从安装边界来看，构件两端的连接头采用了快装式卡接结构，端部做了倒角导向，安装时不需要额外的工装对位，直接卡入对应安装座的卡槽内即可，连接头的径向尺寸做了严格控制，和安装座的配合间隙控制在0.1mm以内，既保证安装后不会出现径向窜动，也不会因为间隙过小导致装配卡滞。弹簧外侧没有额外设置防尘罩结构，这点是针对干燥无尘的工业室内场景设计的，如果要用到多粉尘、有切削液的工况，只需要在弹簧外侧加装波纹防护套，不用改动主体结构，拓展性很强。

　　实际应用中，这类减震构件最常出现在三类场景：第一类是自动化检测设备的振动工位，比如视觉检测台的进料端，安装这套减震件可以过滤掉输送机构传来的高频振动，保证相机拍摄时的稳定性，避免成像模糊导致的检测误判；第二类是小型移动作业设备的行走轮组上方，比如AGV小车的从动轮悬挂位置，能缓冲地面不平带来的冲击，避免车上搭载的精密元器件因为振动损坏；第三类是小型动力设备的机座隔振，比如小型伺服电机、风机的安装底座，搭配这套减震件可以降低设备运行时的振动传递，减少整机的运行噪音。

　　做三维建模的时候，这类构件最容易出问题的是弹簧和阻尼杆的同轴度，很多新手建模时直接把弹簧和杆随便装配，实际生产出来会出现弹簧蹭杆的问题，不仅会产生异响，还会加速弹簧的磨损，缩短使用寿命。这套模型里弹簧的中心轴线和阻尼杆的轴线完全重合，弹簧两端的支撑圈做了磨平处理，磨平长度不小于3/4圈，保证弹簧安装后端面和连接头的接触面完全贴合，不会出现偏载。另外阻尼杆表面的螺纹段做了退刀槽设计，锁紧螺母可以拧到最贴近弹簧支撑座的位置，不会出现螺纹末端锁不紧的问题，调节预紧力时的行程也足够覆盖常规使用需求。

　　从尺寸链来看，整个构件的最大外径由弹簧中径加两倍丝径决定，安装时需要预留的径向空间比最大外径大5mm即可，避免压缩过程中弹簧出现径向扩张时和周边结构碰擦；轴向安装尺寸需要考虑最大压缩行程，预留的安装空间要比构件自由长短10%左右的预压量，同时要留出至少10mm的余量应对极限冲击下的最大变形，不能把安装空间卡得太死，否则冲击时没有变形空间，减震件就成了刚性支撑，完全起不到作用。

　　很多人觉得减震件是很简单的标准件，随便选个差不多的就行，实际上不同工况下对减震件的刚度、阻尼、行程要求差异极大，比如高频微振的场景需要刚度小阻尼大的配置，大冲击载荷的场景需要刚度大、行程长的配置，选错了不仅起不到减震作用，反而会放大振动，导致设备故障。这套结构的优势就在于模块化程度高，弹簧、阻尼杆、连接头都是可拆分的独立结构，只需要更换不同刚度的弹簧，或者调整阻尼杆的阻尼系数，就能适配不同的工况需求，不用整体更换整个构件，后期维护成本也低，弹簧出现疲劳断裂时只需要更换弹簧即可，连接部分可以重复使用。
