小型液压驱动直线执行机构结构设计

　　在工业液压系统的末端执行环节，这类直线式液压执行部件的应用覆盖了相当多的工况场景，从小型自动化产线的工件推料、定位挡停，到小型试验台架的载荷加载、位移调节，再到专用设备上的动作执行单元，都能见到这类结构的身影。区别于大吨位长行程的重型液压缸，这款执行机构走的是紧凑集成化的设计路线，整体将缸体、安装基座、端部铰接结构做了一体化的布局考量，没有采用零散的外接安装支架，减少了现场安装时的适配工作量。

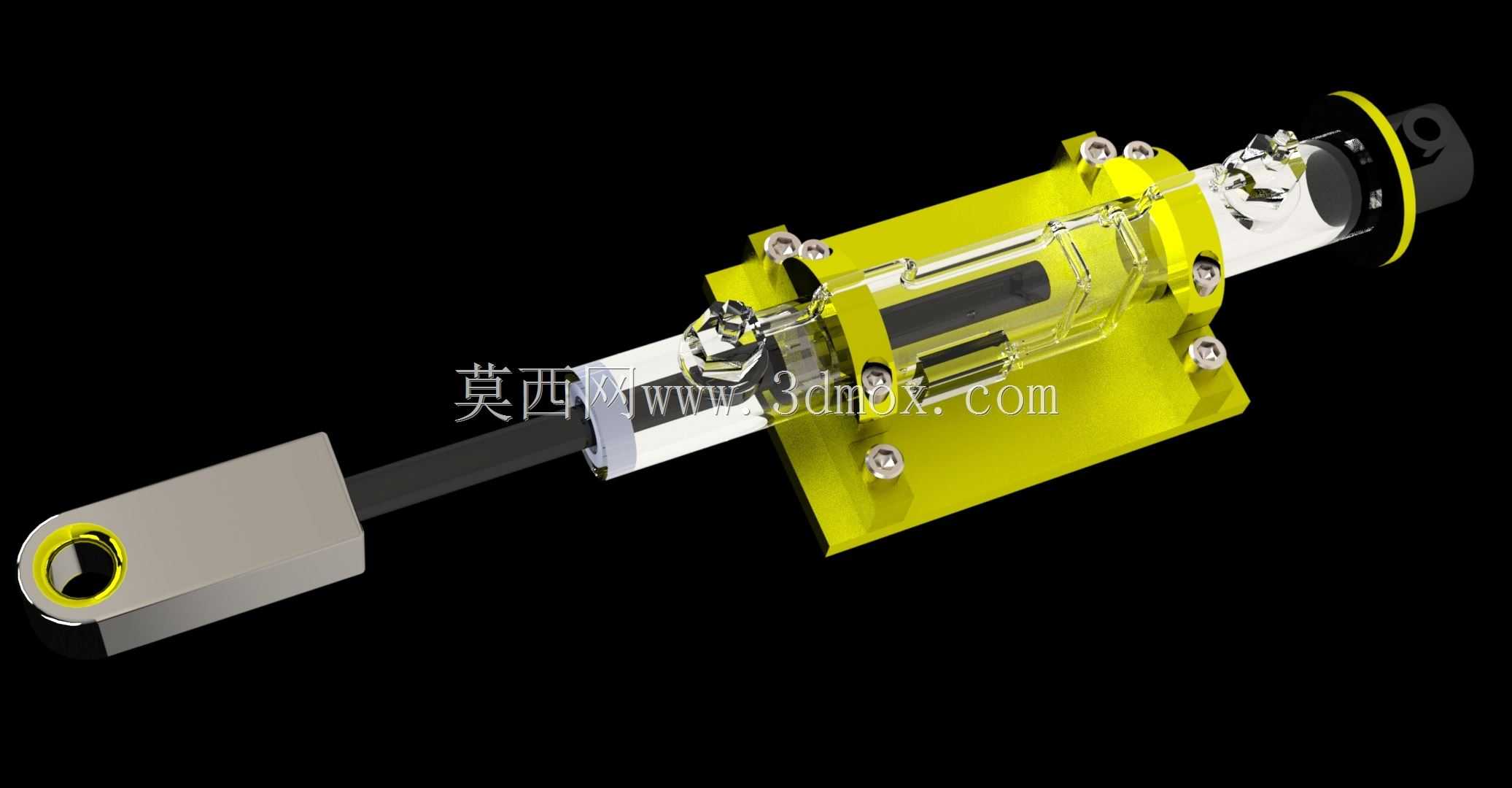

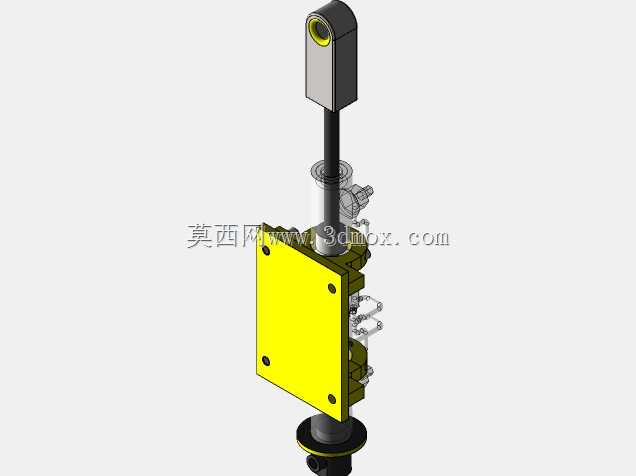

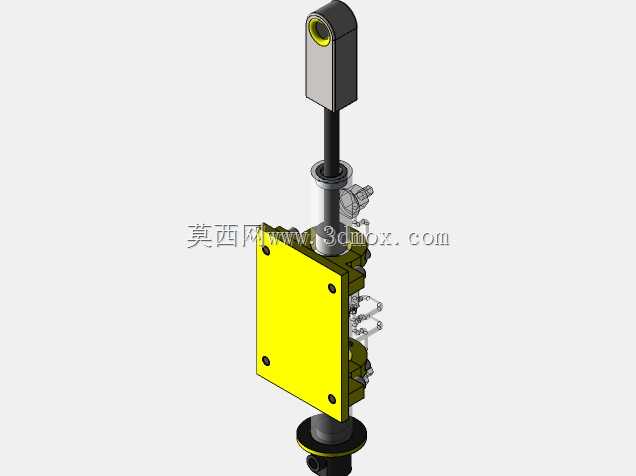

　　从功能特性来看，这款执行器采用单杆双作用的驱动逻辑，缸筒部分做了透明可视化的结构设计，日常调试过程中可以直接观察到活塞的运行位置、缸内液压油的流动状态，甚至能直观发现是否存在内泄、气泡残留等常规密闭缸体很难快速排查的问题，对于教学演示、试验台调试这类需要直观观测运行状态的场景适配性极强。缸体外部的黄色安装基座采用整块型材加工的思路，四个角点预留了内六角安装螺钉的沉孔，安装面做了铣平处理，保证和设备安装面贴合时的平面度要求，不会因为安装面翘曲导致缸体受力别劲，过早出现密封件磨损、杆体拉伤的问题。

　　设计过程中，首先敲定的是端部铰接的连接形式，杆端和尾端都采用了带自润滑衬套的耳环结构，这种结构可以补偿安装时的小角度同轴度误差，避免设备运行过程中因为机架轻微形变、安装偏差带来的径向载荷直接作用在活塞杆和导向套上，能大幅延长密封件和导向带的使用寿命。活塞杆表面做了硬铬镀层处理，粗糙度控制在适合密封件工作的区间，既减少杆体运动时的摩擦阻力，也能避免外界粉尘、水汽刮擦损伤密封唇口。进出油口的位置设置在缸体靠近基座的一侧，预留了标准管螺纹的接口，现场布管时可以顺着基座侧面走管，不会和周边的设备结构产生干涉。

　　关于安装边界和外形尺寸，这款执行器的整体宽度控制在较窄的区间，基座的安装孔距按照常规小型液压元件的通用安装规格做了匹配，不需要额外做转接板就能直接固定在标准铝型材机架或者钢制安装平台上。行程设计覆盖了小型执行场景常用的位移区间，完全伸出时的总长度和完全缩回时的长度差控制合理，不会因为行程过长导致杆体伸出时的挠度超标，也不会因为行程过短无法满足常规的动作需求。缸体外部的防护结构做了针对性设计，杆端伸出位置设置了防尘圈的安装槽，可适配不同材质的防尘密封，适配多粉尘、少量切削液飞溅的车间工况。

　　在流道设计上，缸体内部的油道做了圆弧过渡处理，减少液压油流动时的沿程阻力和局部压力损失，换向时的压力冲击可以得到一定程度的缓冲，不会因为突然换向导致活塞撞击端盖产生异响和结构损伤。活塞和缸筒之间的密封采用了组合密封的形式，既有保证低压下密封性能的弹性密封件，也有承受高压冲击的支撑环，在频繁往复动作的工况下也能保持稳定的容积效率，不会因为内泄导致执行动作迟缓、输出力不足的问题。实际选型使用时，只需要匹配对应流量和压力等级的换向阀、液压源，就能实现稳定的直线往复动作，不需要额外加装复杂的缓冲和检测附件，对于追求结构紧凑、调试便捷的小型液压回路来说，这类集成化的执行结构能大幅减少系统设计的工作量，也降低了后期现场维护的难度。
