齿轮式手动压力机结构设计

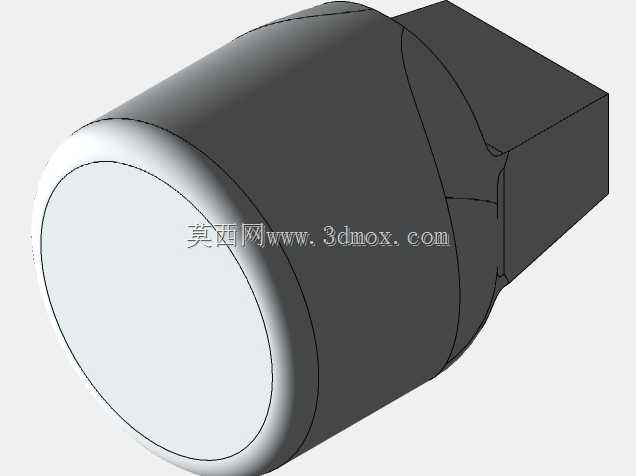

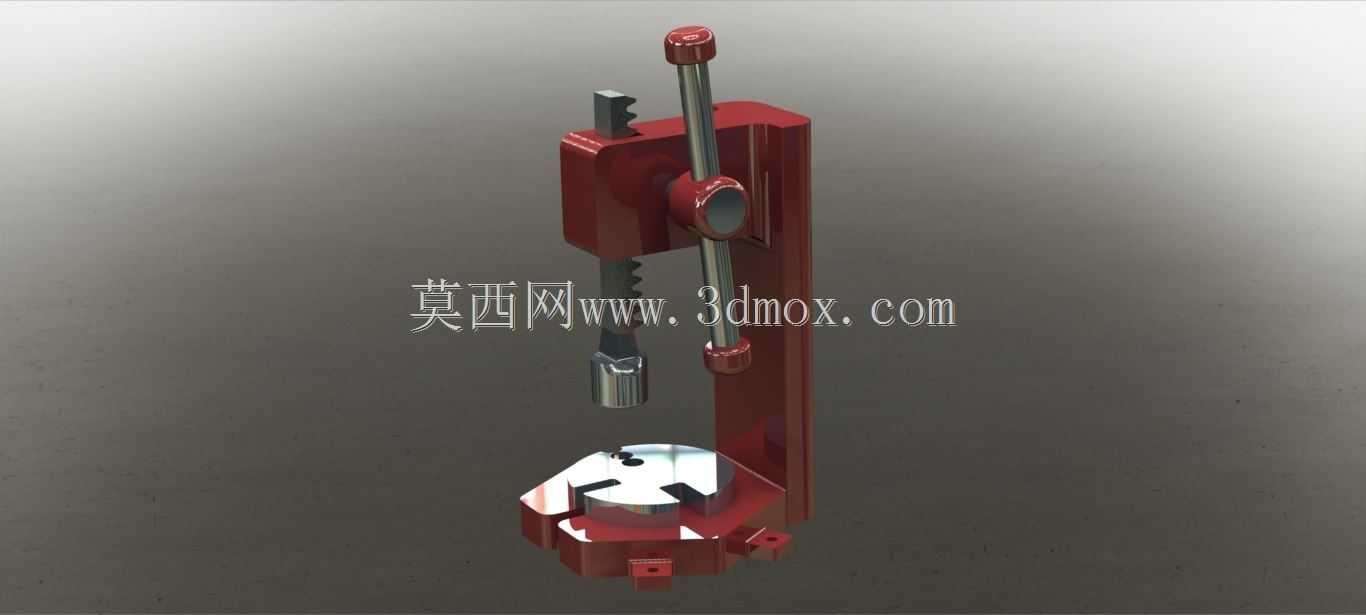

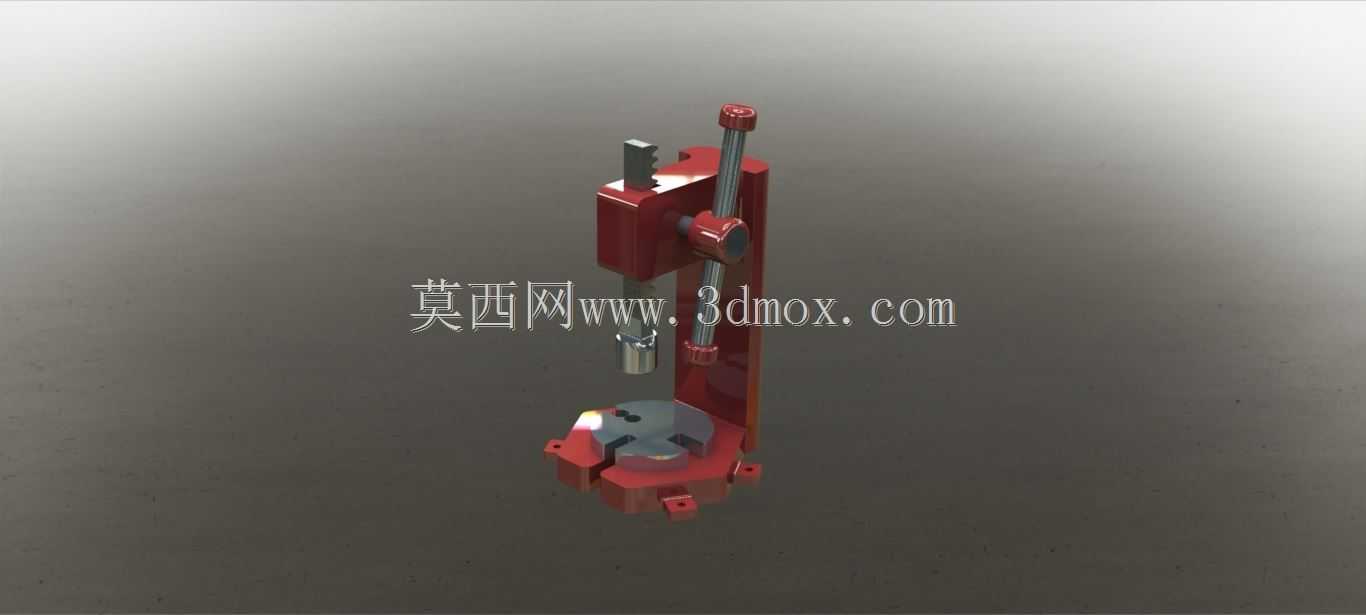

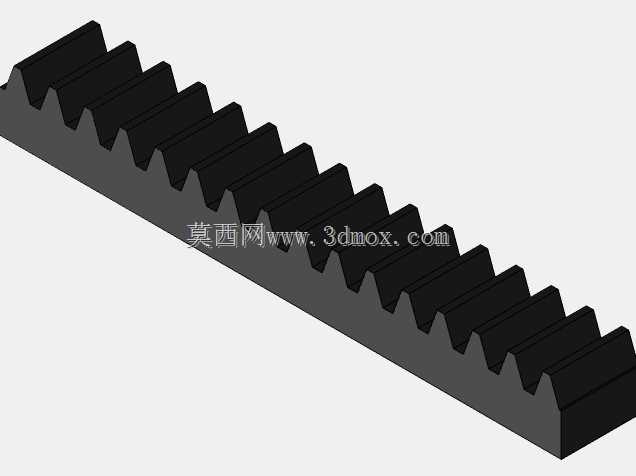

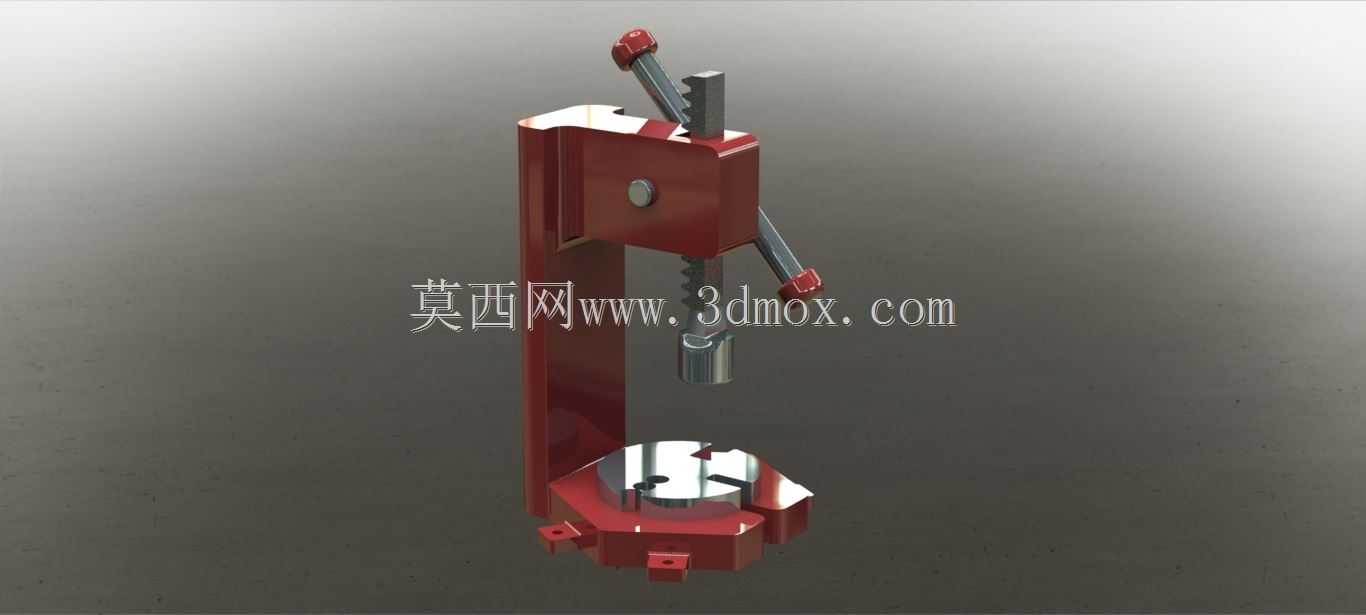

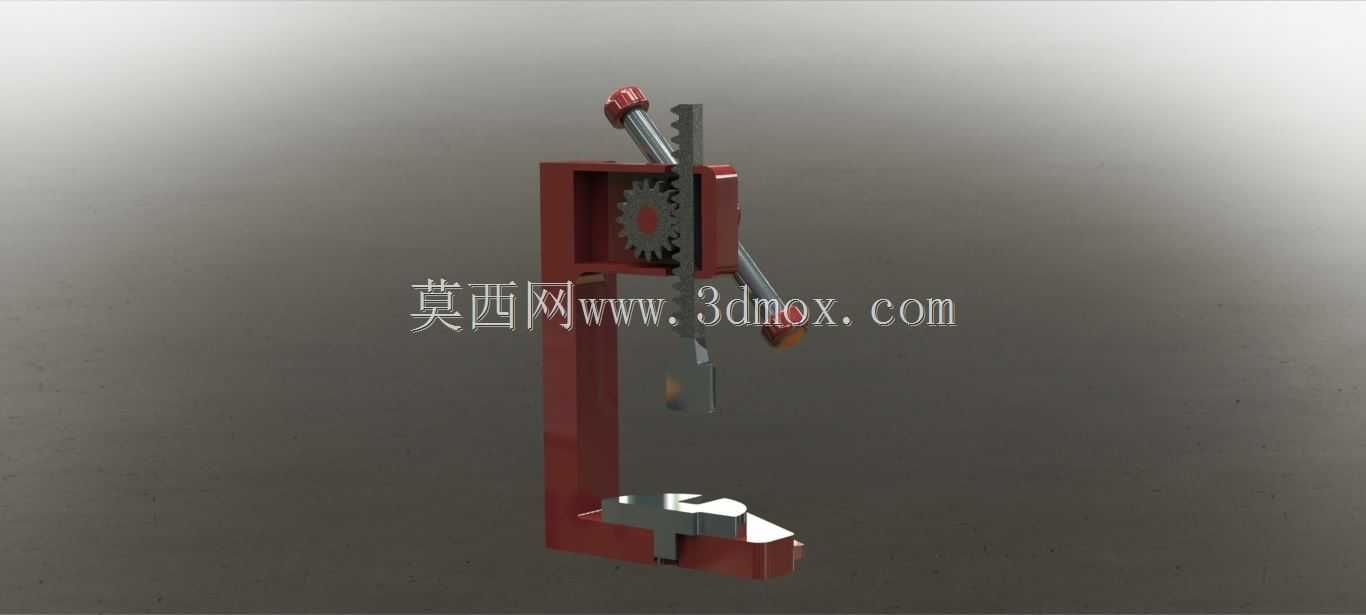

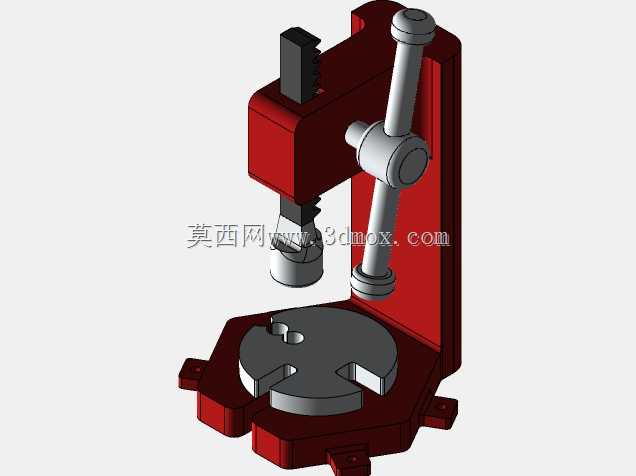

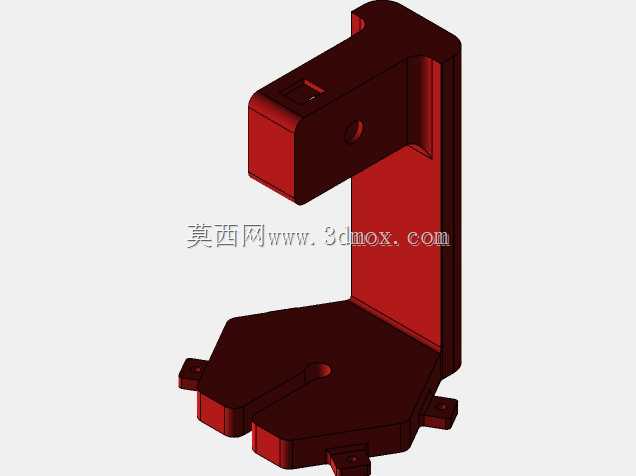

这款齿轮式手动压力机是面向小型加工场景、维修工位与小批量生产环节设计的手动施压设备，核心依托齿轮齿条传动结构实现压力的稳定输出，在五金维修、小型零件压装、试样冲裁、简易铆接等场景中有着极高的实用价值，无需外接电源或气源即可完成作业，尤其适合无动力配套的零散工位、户外维修场景以及教学实训场景使用。从实际用途来看，该设备可完成小型轴承的压装拆卸、薄金属片的冲孔冲裁、小尺寸铆钉的铆接成型、塑胶件的压合装配等作业，相比纯杠杆式手动压机，齿轮齿条结构能够将手轮的输入扭矩更高效地转化为垂直方向的压合力，输出压力更稳定，压头行程的可控性更强，作业过程中不会出现杠杆结构常见的压力随行程波动的问题，能够更好地保障压装精度。在功能特性设计上，设备采用立式单柱结构，主体支撑为一体式铸造的立式机架，具备足够的结构刚性，能够承受压装过程中的反作用力而不发生形变；垂直布置的导杆为压头提供精准的运动导向，避免压头下压过程中出现偏斜，保障压装位置的准确度；手轮与齿轮同轴连接，转动手轮即可带动齿条上下运动，驱动压头完成下压与回程动作，操作力度适中，普通操作人员无需额外培训即可上手；底部工作台设置有定位槽结构，可配套简易工装完成待加工零件的快速定位，适配不同形状的小型零件装夹需求。设计思路上，这款设备优先兼顾了操作便捷性与结构可靠性，整体结构没有冗余的复杂部件，所有传动部件均外露便于日常润滑维护，齿轮与齿条采用标准模数设计，长期使用出现磨损后可快速更换标准配件，降低设备的维护成本；机架底部预留了安装孔位，可通过螺栓将设备整体固定在工作台面上，避免大压力作业时设备出现晃动偏移；压头部位采用标准夹头结构，可根据不同作业需求更换压头、冲头、铆接头等不同作业端头，拓展设备的使用场景。从安装边界与外形尺寸来看，该设备属于小型台式压力设备，整体占地面积不足0.1平方米，安装时仅需要保证工作台面平整，预留出手轮转动的操作空间即可，设备总高度适配常规工作台的操作高度，操作人员站立或坐姿均可完成操作，压头的有效行程覆盖绝大多数小型零件的压装需求，工作台面到压头最大开口距离可满足常规小型工件的放置需求，无需额外垫高工件即可完成作业。整体结构紧凑，传动效率高，操作手感顺畅，是小型加工与维修场景中实用性极强的手动施压工装设备。
