IIC接口LCD转接PCF8574驱动板

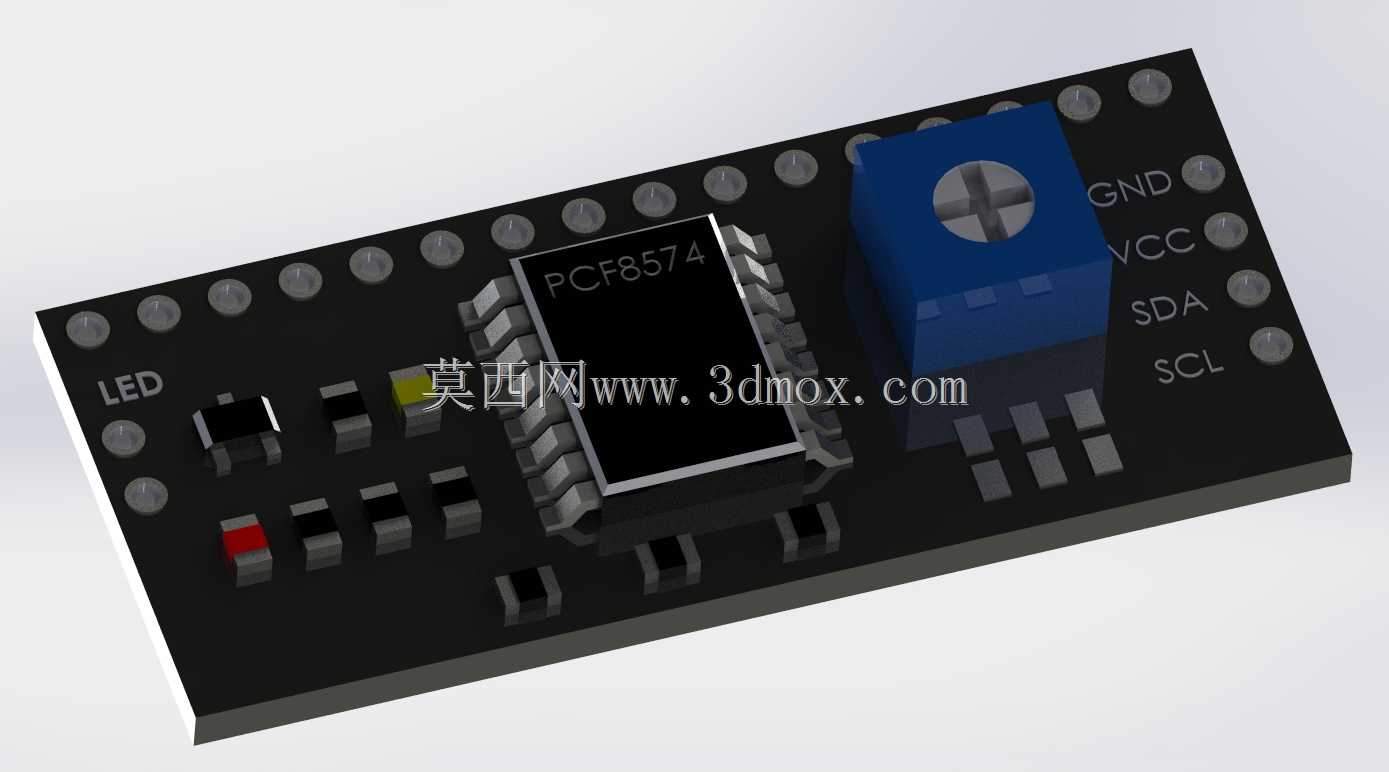

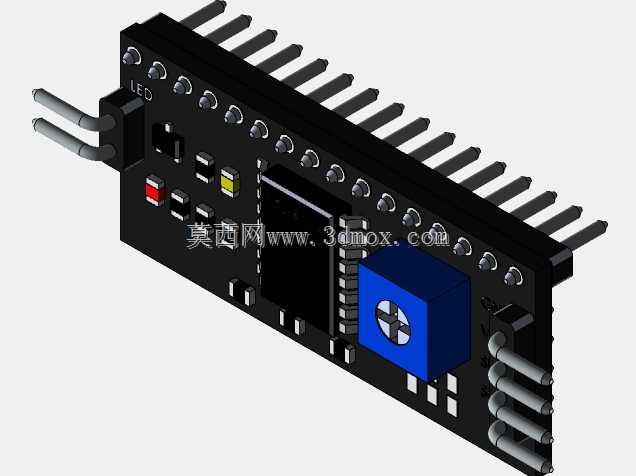

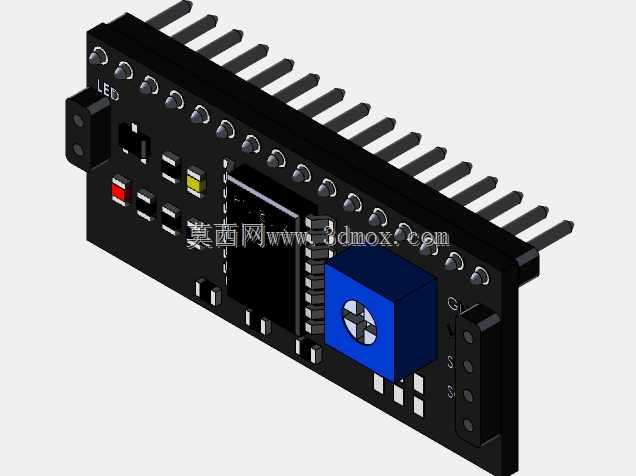

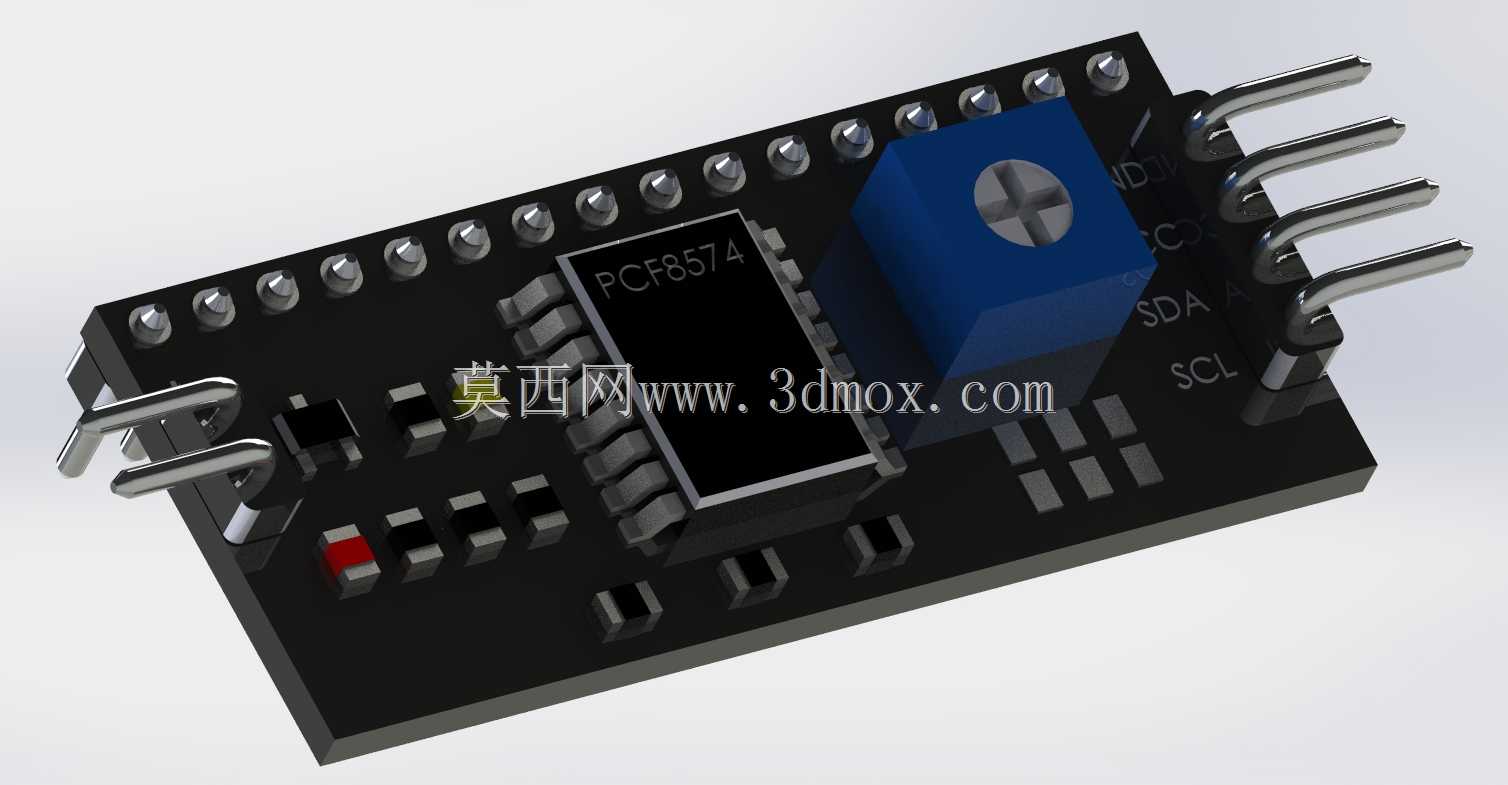

这款PCF8574转接板是专为字符型LCD显示屏设计的IIC总线转接模块，主要应用在嵌入式开发、单片机实训、工业控制人机交互、小型智能设备显示拓展等场景中，能够解决传统并行LCD接线繁琐、占用主控IO口过多的痛点，在各类需要低成本字符显示的电子项目中有着极高的使用频率。在实际使用场景里，该模块可以直接插接在常见的1602、2004等字符LCD屏的排针上，仅通过SCL、SDA两根通讯线搭配电源正负极即可完成和主控单元的连接，相比传统并行连接需要占用8个数据口加3个控制口的接线方式，能够极大节省主控芯片的IO资源，尤其适合IO口资源紧张的小型单片机项目使用，比如温湿度采集终端、小型参数显示面板、简易人机交互操作台、学生电子设计竞赛作品等场景都能见到这类转接模块的应用。从功能特性来看，模块板载PCF8574IO扩展芯片，通过IIC/TWI串行总线和主控通讯，最高支持100kHz的通讯速率，板上集成了对比度调节电位器，可以直接旋转调整LCD的显示对比度，无需额外外接调节元件，同时预留了地址选择焊盘，可通过焊接更改模块的IIC地址，实现同一总线上挂载多个同类型模块的需求，板载的电源指示LED可以直观显示模块供电状态，排针接口采用标准2.54mm间距设计，和市售绝大多数字符LCD的引脚定义完全匹配，无需额外改线即可直接插接使用。在设计思路上，该模块采用紧凑化布局，将核心扩展芯片、调节电位器、接口排针、上拉电阻等元件全部集成在一块小型PCB板上，整体轮廓和LCD屏的端部尺寸匹配，插接后不会额外占用过多安装空间，PCB布线充分考虑信号完整性，IIC通讯线路做了等长处理，板载上拉电阻保证总线通讯的稳定性，元件排布避开LCD屏的安装固定孔位，安装后不会和屏体结构产生干涉。从安装边界来看，模块整体厚度较薄，插接在LCD背面后整体厚度仅比原LCD增加不到十毫米，排针伸出长度适配常规面包板、杜邦线连接的使用需求，模块的安装孔位和对应LCD屏的固定孔同轴，可直接使用铜柱将模块和LCD屏锁紧固定，不会出现晃动松脱的问题，能够适应各类嵌入式设备内部紧凑的安装空间，即便是在小型手持设备、桌面迷你实训装置里也能顺利完成装配。
