拉削加工用液压钳内部结构三维设计

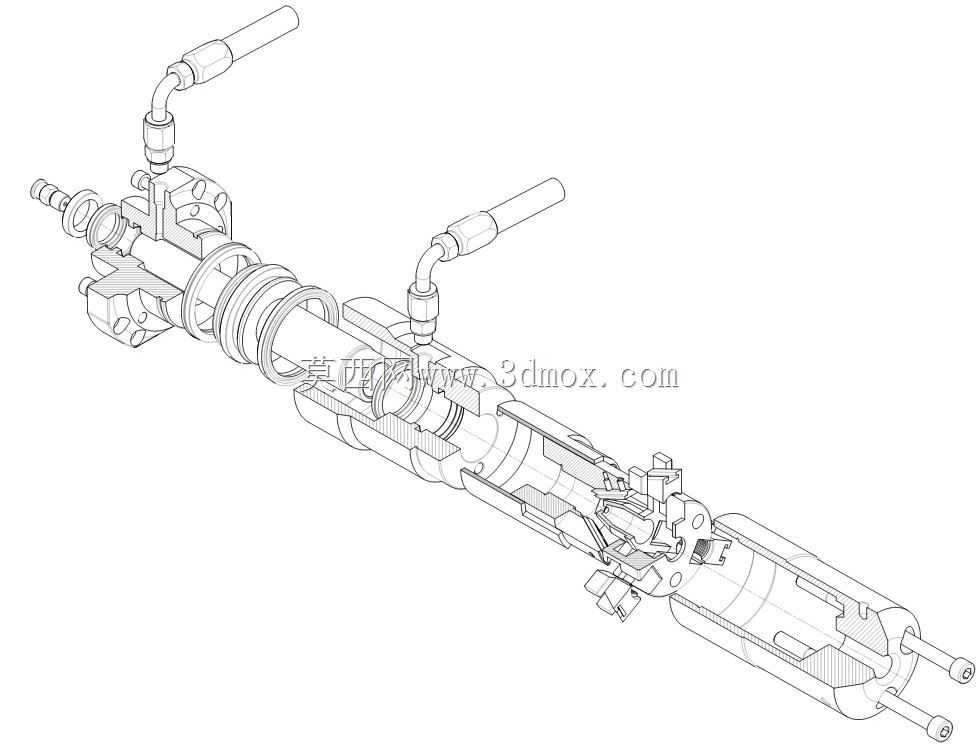

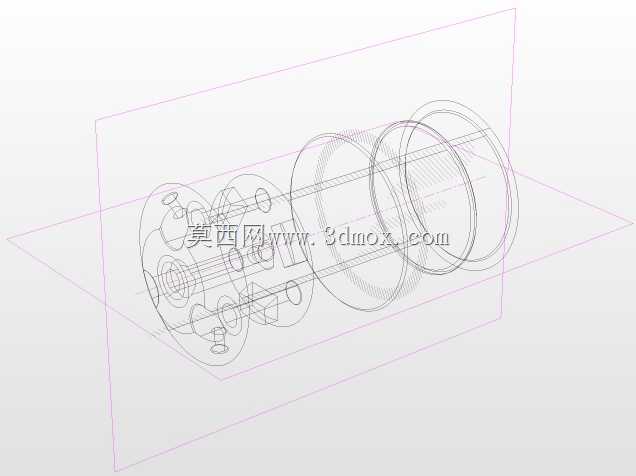

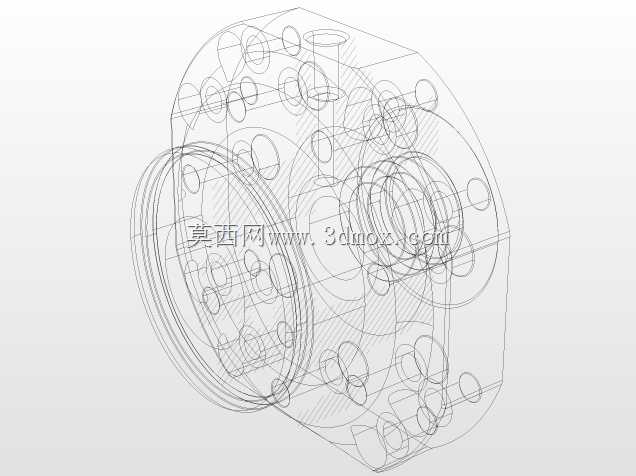

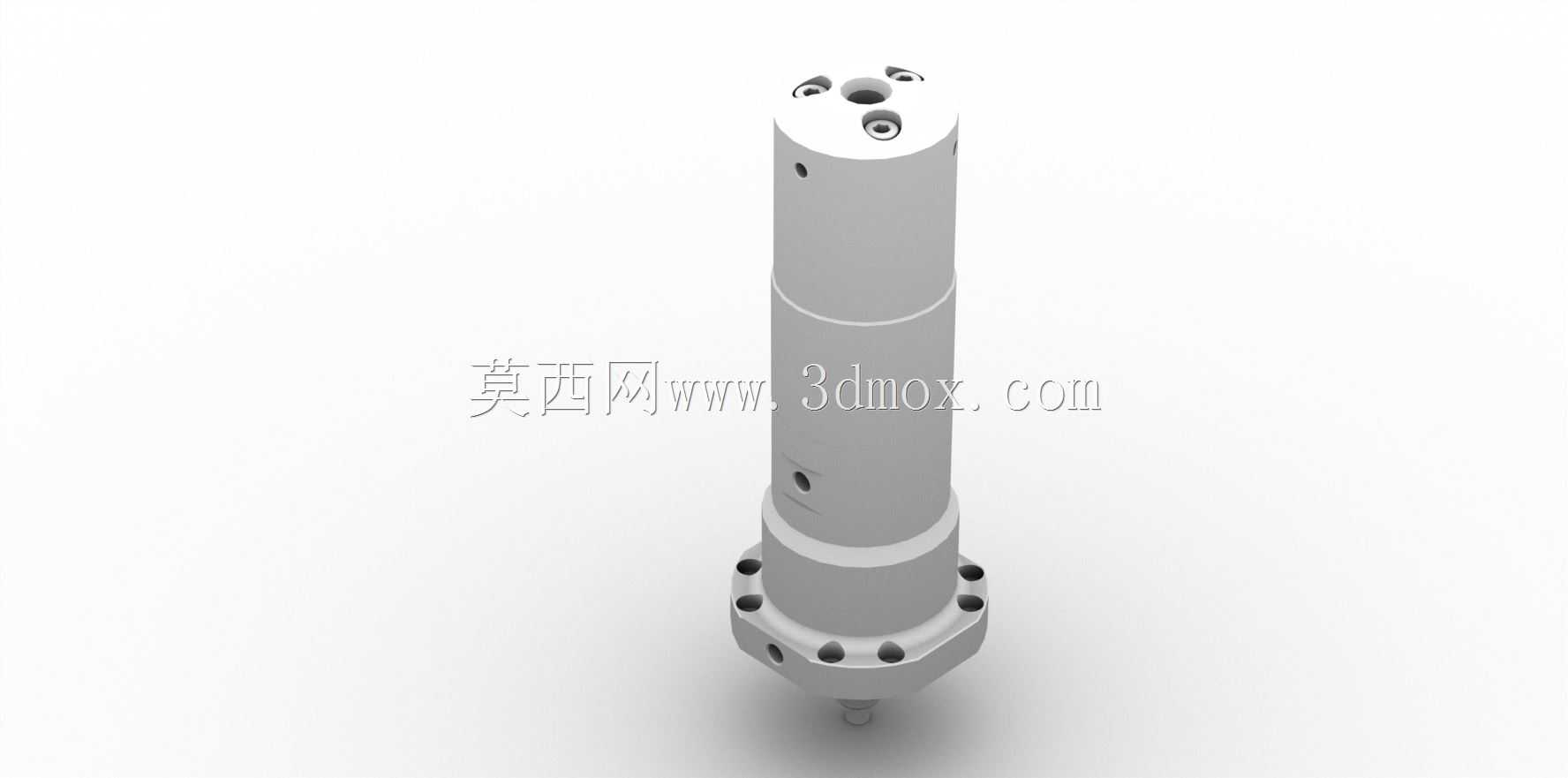

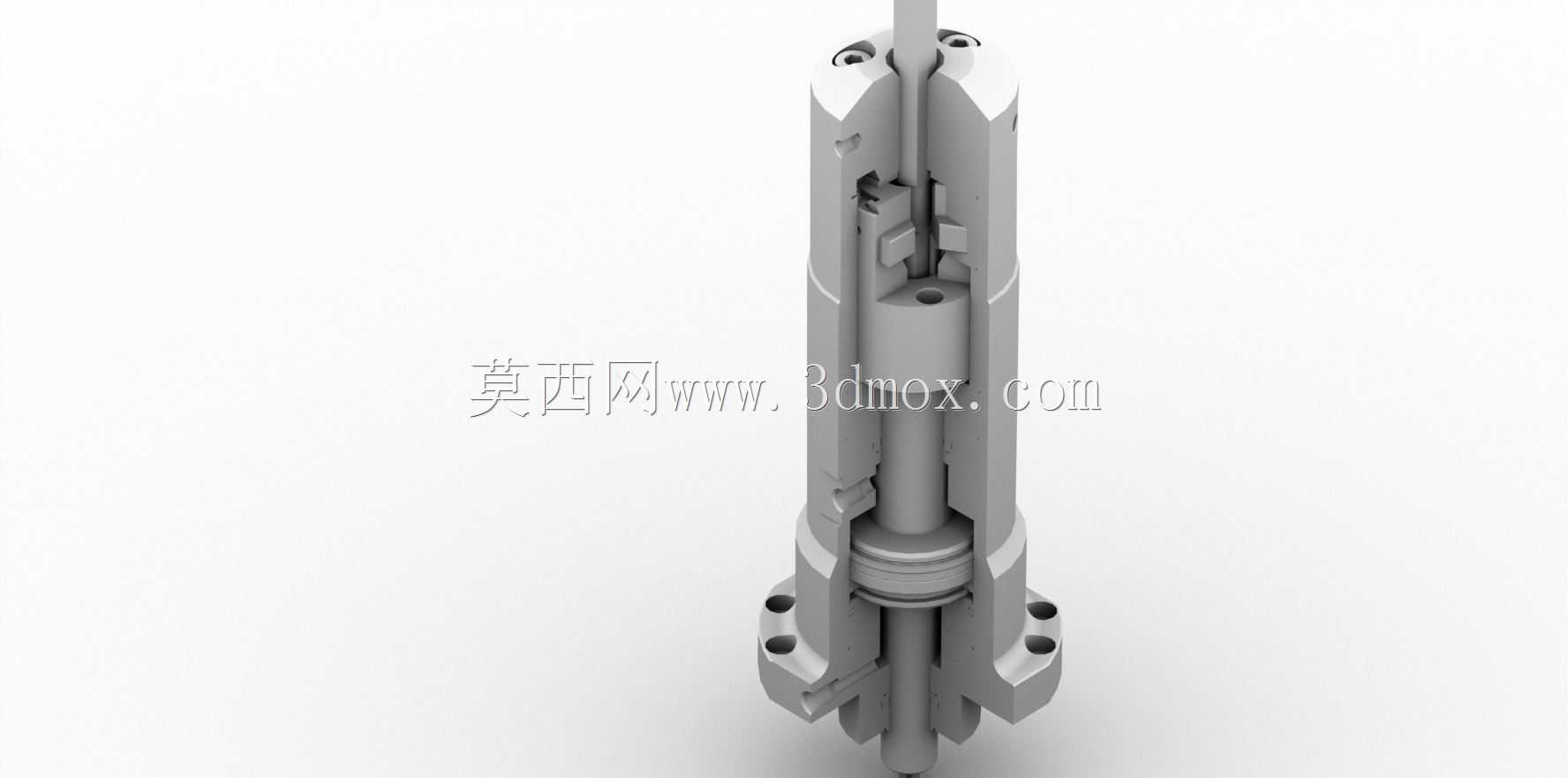

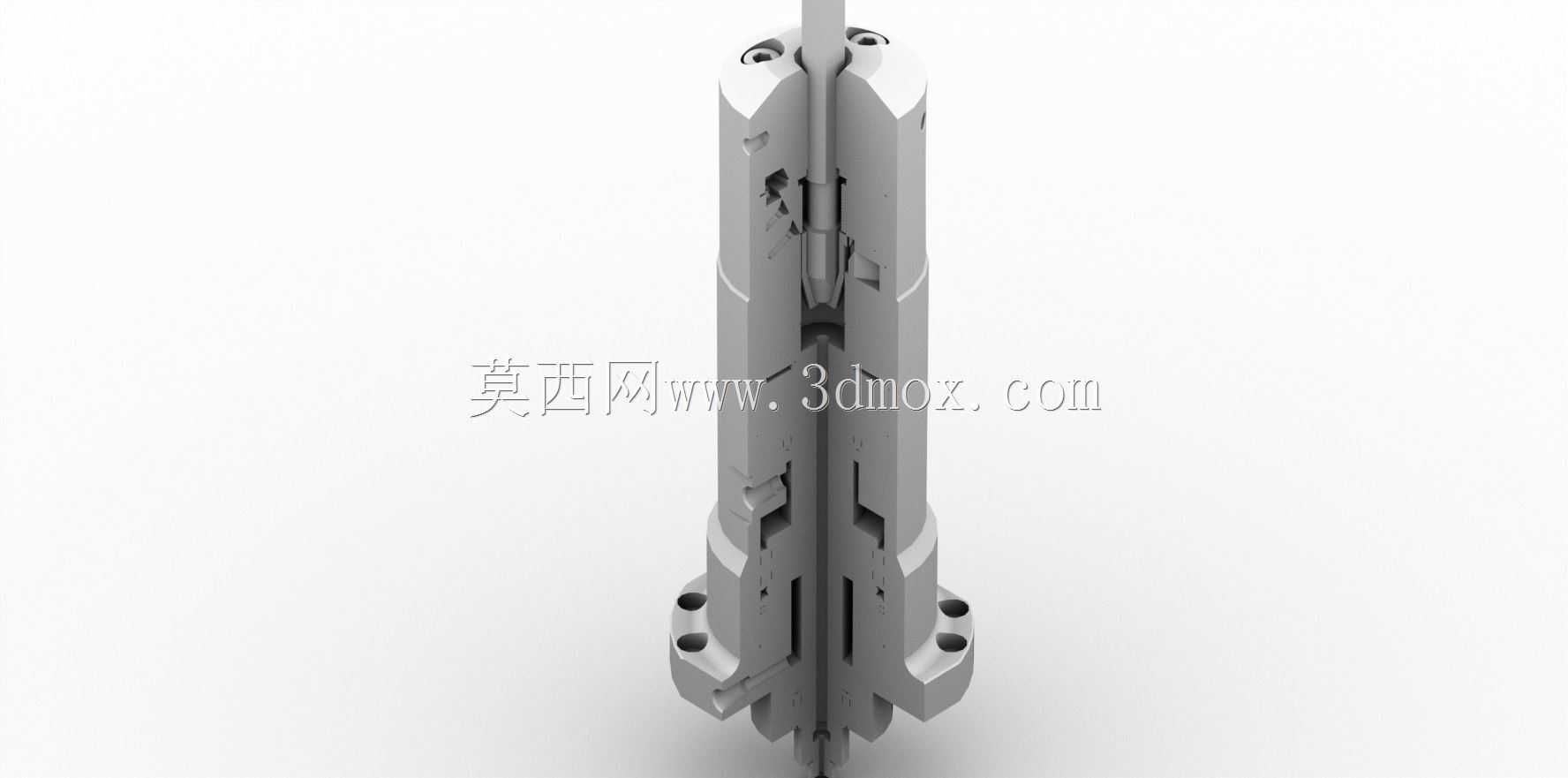

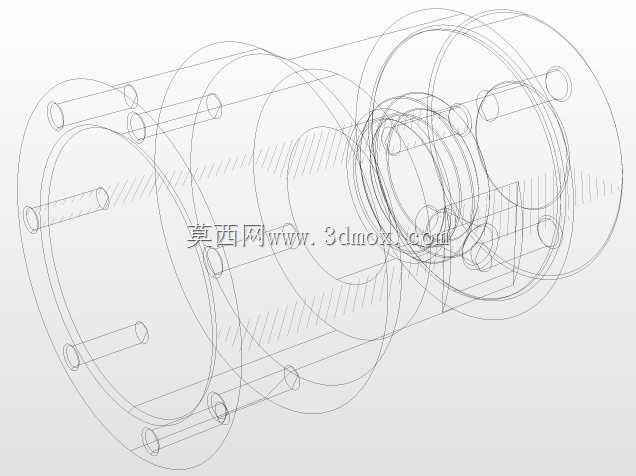

这款液压钳是面向金属拉削加工场景设计的专用工装执行部件，主要应用于机械加工车间的批量拉削工序中，承担工件装夹定位、拉刀进给辅助施压的核心作用，能够在拉削加工时提供稳定可控的轴向夹紧力，避免工件在拉刀切削过程中出现位移、振颤问题，有效保障键槽、型孔等拉削成型面的加工精度与表面质量，适配中小型内孔拉床、外拉床的配套装夹需求，也可作为独立液压工装用于维修车间的小批量零件拉削加工作业。从功能特性来看，该液压钳采用双进油口的双作用液压驱动结构，可实现夹紧、松开动作的双向液压驱动，无需额外配置复位弹簧，夹紧力输出范围可通过配套液压系统的压力调节灵活适配不同材质、不同切削负载的工件装夹需求，钳体内部集成了密封组件、活塞传动结构、钳口联动机构，液压油进入缸体后推动活塞轴向移动，通过内部的传动斜面将轴向推力转化为钳口的径向夹紧力，力传递路径短、机械损失小，夹紧动作响应速度快，保压阶段密封性能可靠，不会出现夹紧力缓慢衰减的问题。在设计思路上，这款液压钳采用轴向贯通的主体结构，整体为长轴式布局，缸体部分采用阶梯式内孔设计，既满足活塞的行程需求，又尽可能压缩了整体径向尺寸，可适配拉床工作台的狭窄安装空间；钳头部分设计有快换式钳口接口，可根据不同的工件外形更换对应型面的钳口垫块，无需拆卸钳体主体即可完成不同规格工件的装夹适配；进出油口采用侧向布置的铰接式接头结构，可适配不同走向的液压管路连接，避免管路与拉床的运动部件产生干涉。从外形尺寸与安装边界来看，该液压钳整体为同轴长圆柱布局，主体最大外径适配常规拉床的工装安装座孔径，轴向总长度覆盖活塞全行程加钳口开合的预留空间，安装时可通过缸体尾部的定位轴段与拉床工作台的定位孔实现同轴定位，侧面的安装法兰面可通过螺栓完成紧固，安装后钳口的中心高度与拉刀的运动轴线保持重合，不会出现偏载问题；钳体外部的操作手柄用于初始状态下的钳口预调与管路对接辅助，不会超出安装座的外围边界，避免加工过程中与铁屑、切削液喷淋装置产生碰撞，整体结构紧凑，安装后无需占用过多的工作台额外空间，可直接替换同规格的机械式夹紧钳，无需对现有拉床的安装结构做额外改造。
