汽车部件修复焊接工装夹具设计

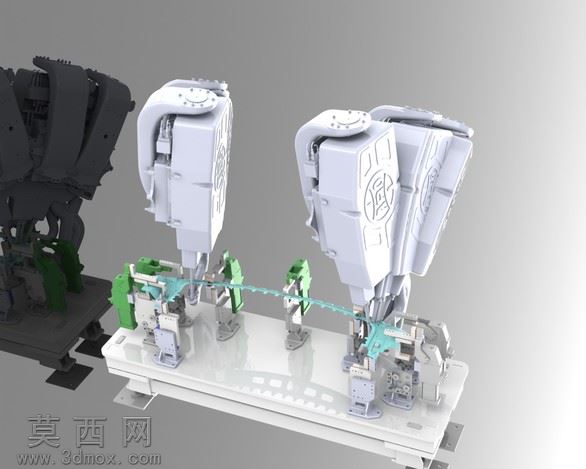

本套工装夹具针对汽车薄壁结构件的修复焊接工序完成全参数化三维建模设计，整体采用SolidWorks完成实体构建与装配校验，建模过程严格遵循机械设计公差配合规范，所有零件均绘制完整的特征参数，涵盖底座、定位块、夹紧组件、支撑立柱、焊枪适配接口等全部结构，无缺失特征与冗余几何元素。渲染阶段采用工业级写实材质配置，底座部分赋予哑光金属喷漆材质，模拟铸铁台架的磨砂颗粒质感与细微使用划痕，定位夹紧组件根据功能区分材质：绿色定位块采用聚氨酯软质材质，避免夹伤待修复汽车部件的薄壁表面，金属夹紧臂赋予镀铬亮面金属材质，还原加工件的高光反射特性，待焊接的汽车部件采用半透明青色材质高亮显示，清晰呈现装夹定位的贴合位置，背景采用渐变灰色影棚环境，搭配柔和的三点布光方案，主光源从斜上方45度投射，勾勒出夹具整体的结构轮廓，辅光源补全暗部细节避免结构阴影死黑，顶光强化顶面的材质质感，最终渲染图可清晰展示各组件的装配关系与工作状态。结构设计上采用双工位对称布局，可同时完成两个同型号汽车部件的装夹焊接作业，底座采用加厚钢板一体化加工结构，底部设置可调式支撑脚，可适配不同平整度的工作台面，定位组件采用仿形设计，完全贴合待修复汽车部件的曲面轮廓，保证焊接过程中工件无位移、无变形，夹紧机构采用快速夹钳结构，可实现单手操作完成工件的装夹与拆卸，大幅提升修复焊接的作业效率，焊枪安装位设置可调式导轨，可根据焊接点位的不同调整焊枪的行程与角度，适配不同损伤位置的修复需求。设计思路围绕汽车部件修复焊接的实际工况展开，针对薄壁汽车件焊接易变形、定位难度大的痛点，采用多点位柔性支撑与刚性夹紧结合的方案，既保证装夹的牢固度，又避免夹紧力过大造成工件二次损伤，整体结构模块化设计，易损的定位块、夹紧头均采用快拆结构，可根据不同型号的汽车部件快速更换适配组件，拓展工装的适用范围，建模过程中完成了全局干涉检查，所有运动部件均预留足够的活动间隙，不存在装配干涉与运动卡滞问题，可直接导出工程图用于生产加工。
