火箭箭体对接装配专用细木工机概念设计

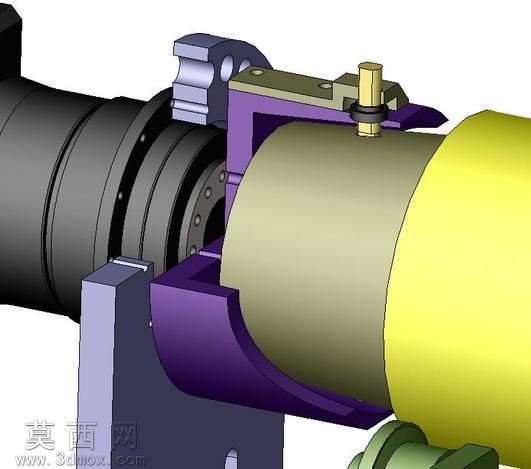

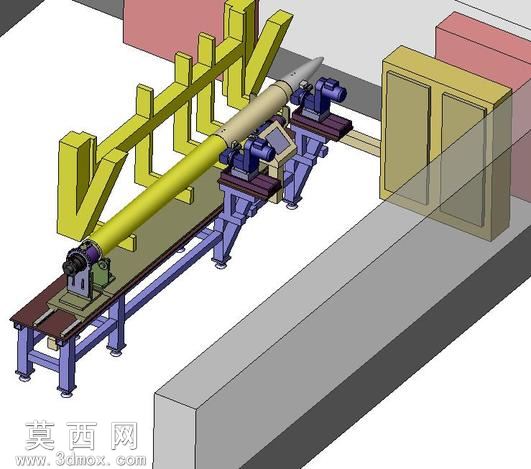

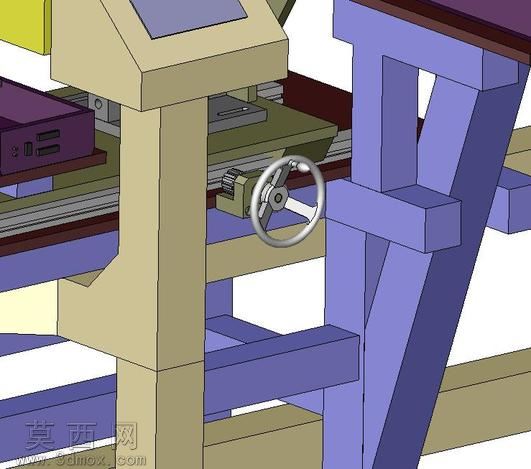

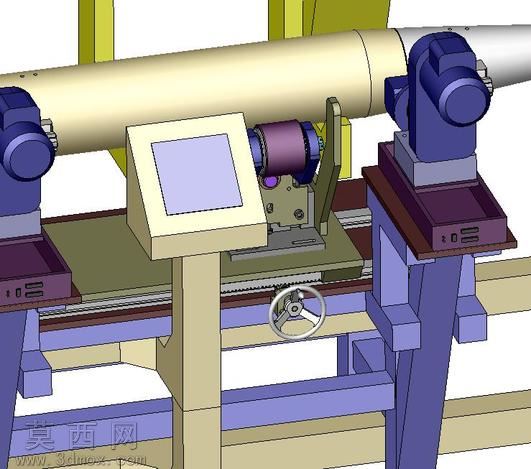

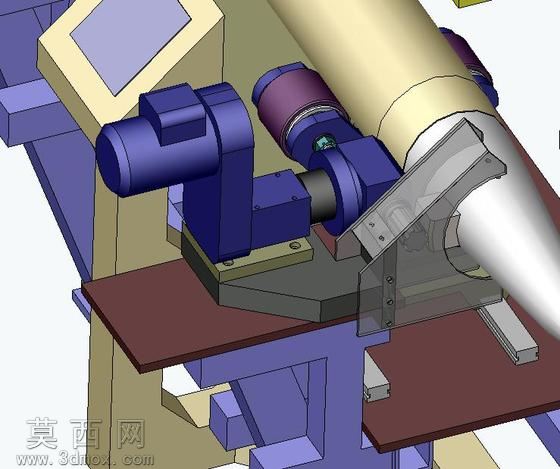

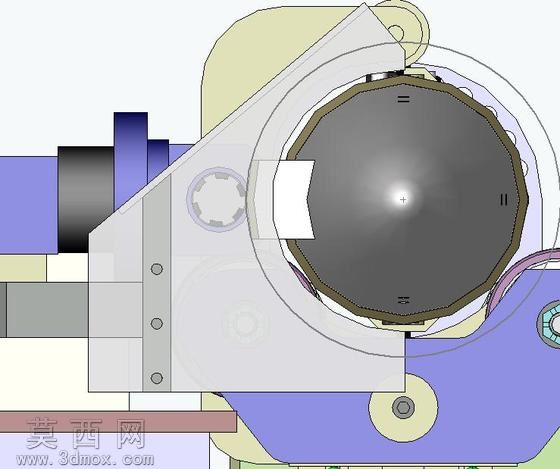

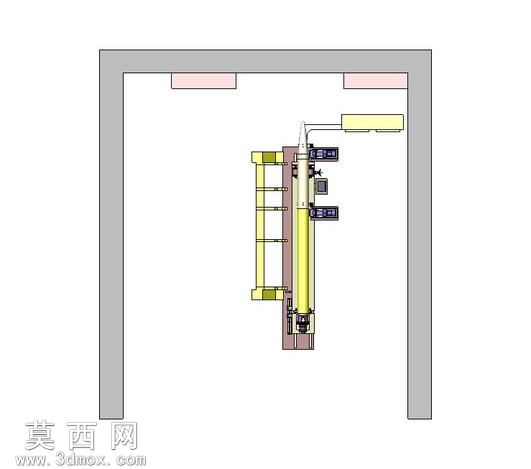

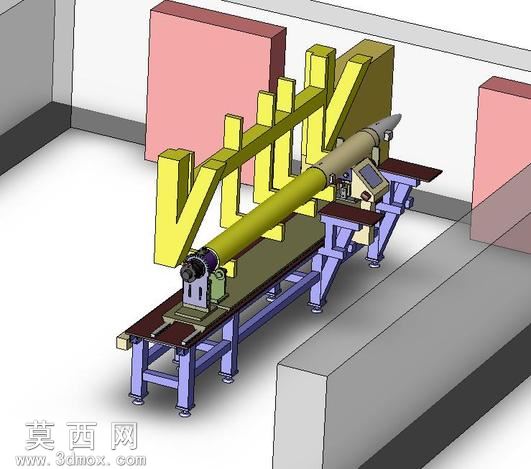

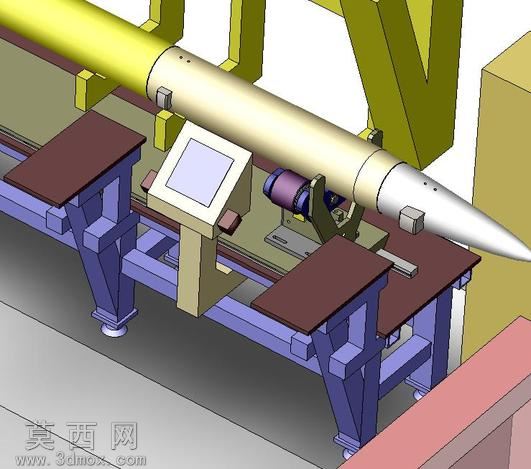

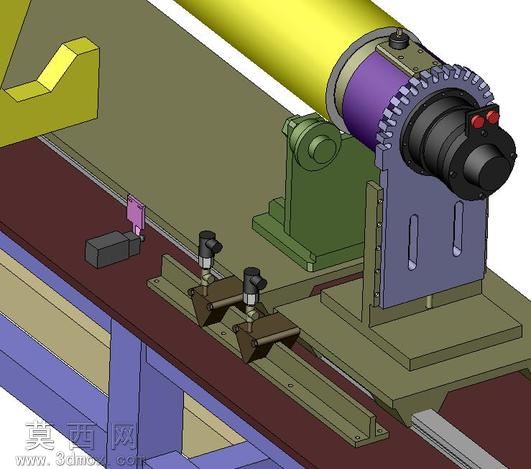

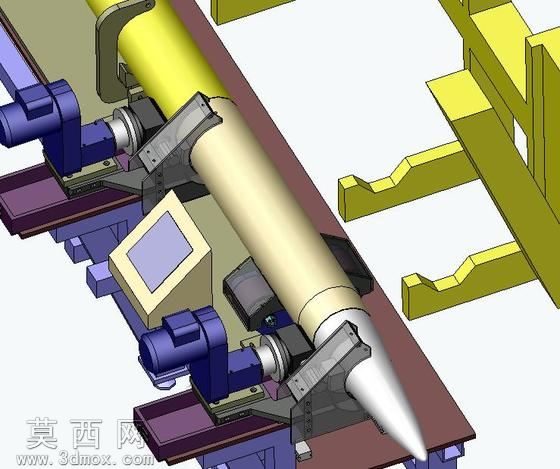

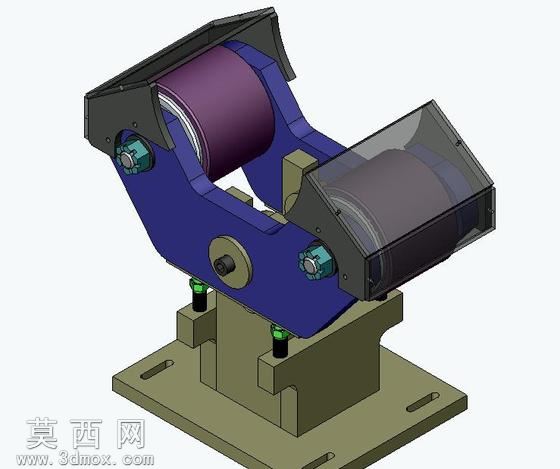

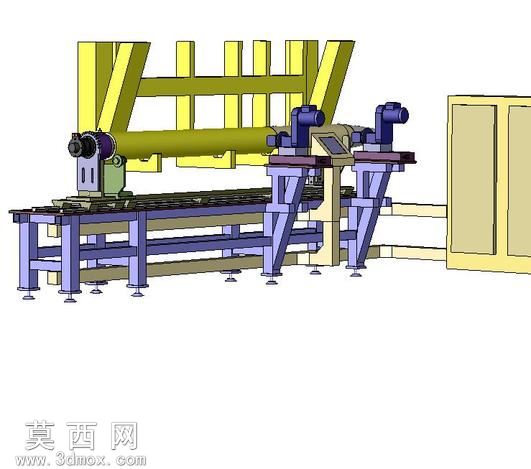

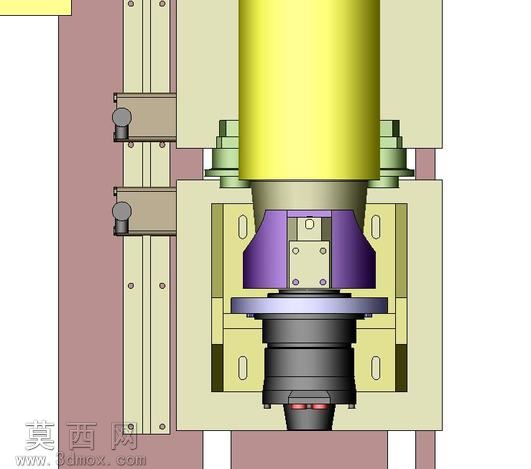

本概念模型围绕火箭箭体总装对接的核心工艺需求开展三维设计，建模阶段以保证火箭发动机段与有效载荷段的轴向共线为核心设计目标，整体采用模块化装配结构搭建。模型主体包含多组可调式支撑定位机构、操作控制台、动力驱动组件与承载机架，在三维建模过程中对各部件的装配约束关系做了完整定义，可直观演示箭体对接的工位布局与动作逻辑。材质渲染层面，承载机架采用工业常用的喷塑紫蓝色金属材质表现，支撑工作台面采用深棕色耐磨复合板材质感，定位夹具采用橄榄绿色高强度结构钢材质，箭体主体采用米白色哑光航天涂层搭配黄色箭体段区分不同舱段，操作控制台的显示屏采用半透明玻璃材质搭配浅米黄色机身外壳，各部件材质区分清晰，可直观分辨不同功能模块的结构边界。结构设计上，沿箭体轴向布置多组高度可调的V型支撑定位座，可适配不同直径的箭体舱段装夹需求，控制台集成操作按键与显示模块，布置在工位侧方便于操作人员实时观察对接状态，动力组件设置在箭体侧方支撑位，可驱动箭体做周向微调转动，配合轴向进给机构完成两段舱段的精准对接，所有支撑脚采用可调式垫铁结构，可补偿地面平整度误差，保证工位整体的水平基准。设计思路围绕火箭总装过程中对接同轴度的核心要求展开，摒弃传统零散工装的拼接模式，将定位、支撑、操作、驱动功能集成在统一的机架平台上，减少多工装叠加带来的累积误差，概念阶段重点验证工位布局的合理性、各部件的操作干涉情况，以及支撑点位的载荷分布合理性，为后续同类箭体对接专用设备的细化设计提供直观的三维布局参考，模型完整还原了概念阶段的整体构型，各部件的连接关系、相对位置均做了准确表达，可直接用于方案展示与工艺可行性研讨。
