汽车焊接工装安装支架结构设计

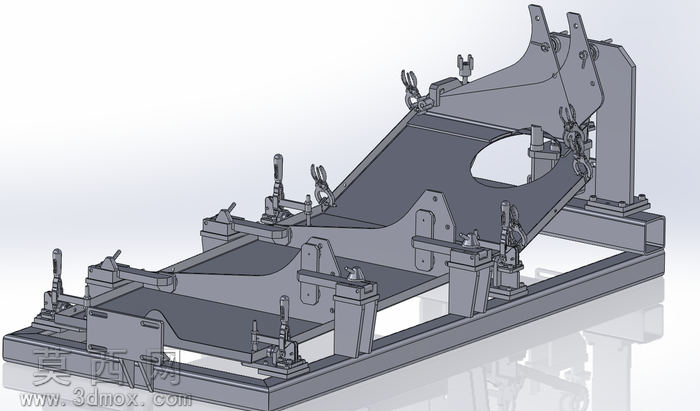

本安装支架为适配汽车工业焊接场景的专用工装结构，采用三维参数化建模完成整体设计，建模过程中严格遵循焊接工装的定位基准原则，从底座框架到上部定位夹紧模块逐层搭建，确保各部件的装配公差符合汽车零部件焊接的精度要求。整体结构以方管焊接成型的框架式底座为承载基础，底座上根据待焊接汽车构件的外形轮廓，分布设置了多组定位支撑块与快速夹紧机构，定位块的型面完全匹配待焊工件的曲面特征，建模时通过曲面贴合约束保证定位精度，避免焊接过程中工件出现位移偏差。上部的立式支撑臂采用厚板折弯焊接结构，建模时对支撑臂的受力角度进行了反复校核，确保其能够承受焊接过程中的压紧力与热变形应力，支撑臂上同样配置了可调式夹紧单元，可针对工件的上部翻边结构进行多点压紧，配合底座的定位结构实现工件的全自由度约束。所有夹紧机构均选用工业常用的快速夹钳标准件，建模时直接调用标准件模型完成装配，保证结构的可加工性与配件通用性，同时在夹钳与工件接触的位置设计了软质防护垫块，避免夹紧过程中刮伤工件表面。模型渲染阶段采用金属哑光材质模拟钢材焊接后的表面质感，对定位面、夹紧接触面等关键位置做了高亮区分，清晰展示各功能区域的位置与作用，整体结构的排布充分考虑了焊接机器人的作业空间，各夹紧机构与定位块的位置避开了焊枪的运动路径，确保焊接作业时无干涉，能够配合焊接机器人完成汽车构件的自动化焊接工序，有效提升焊接加工的装夹效率与成品一致性，减少人工装夹的定位误差，适配汽车批量生产的流水线作业需求。
