带齿轮传动结构的伺服钻孔动力头装置

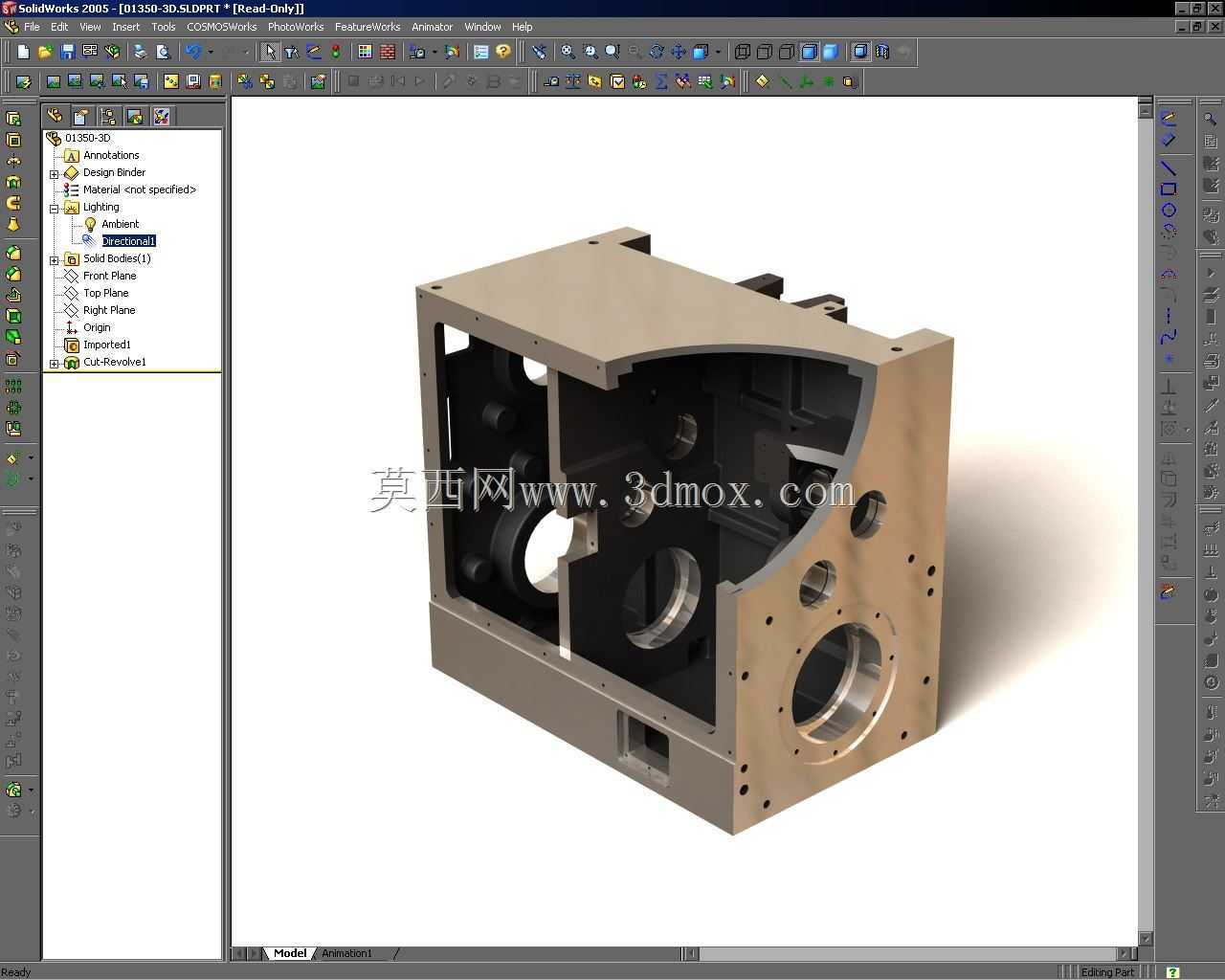

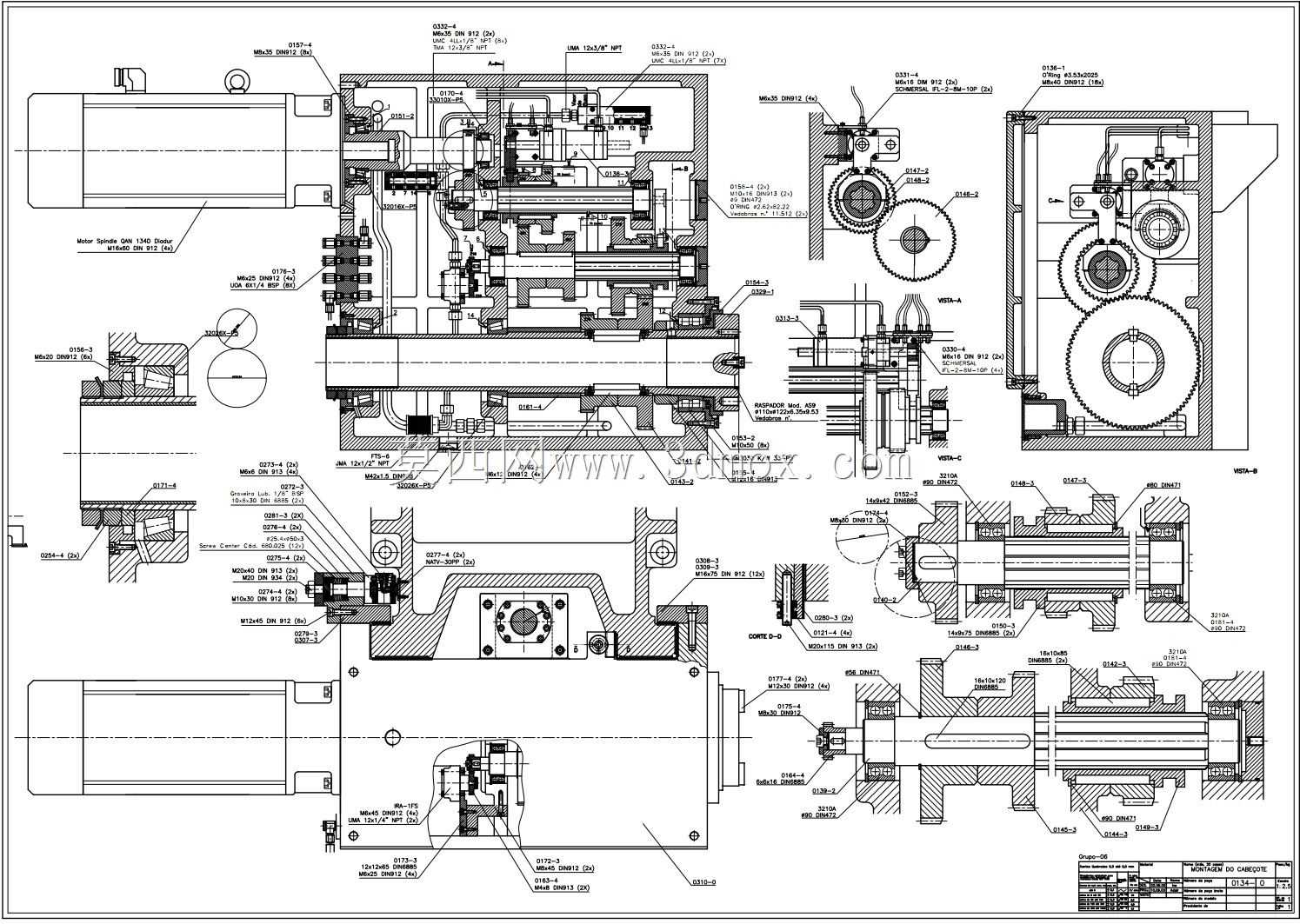

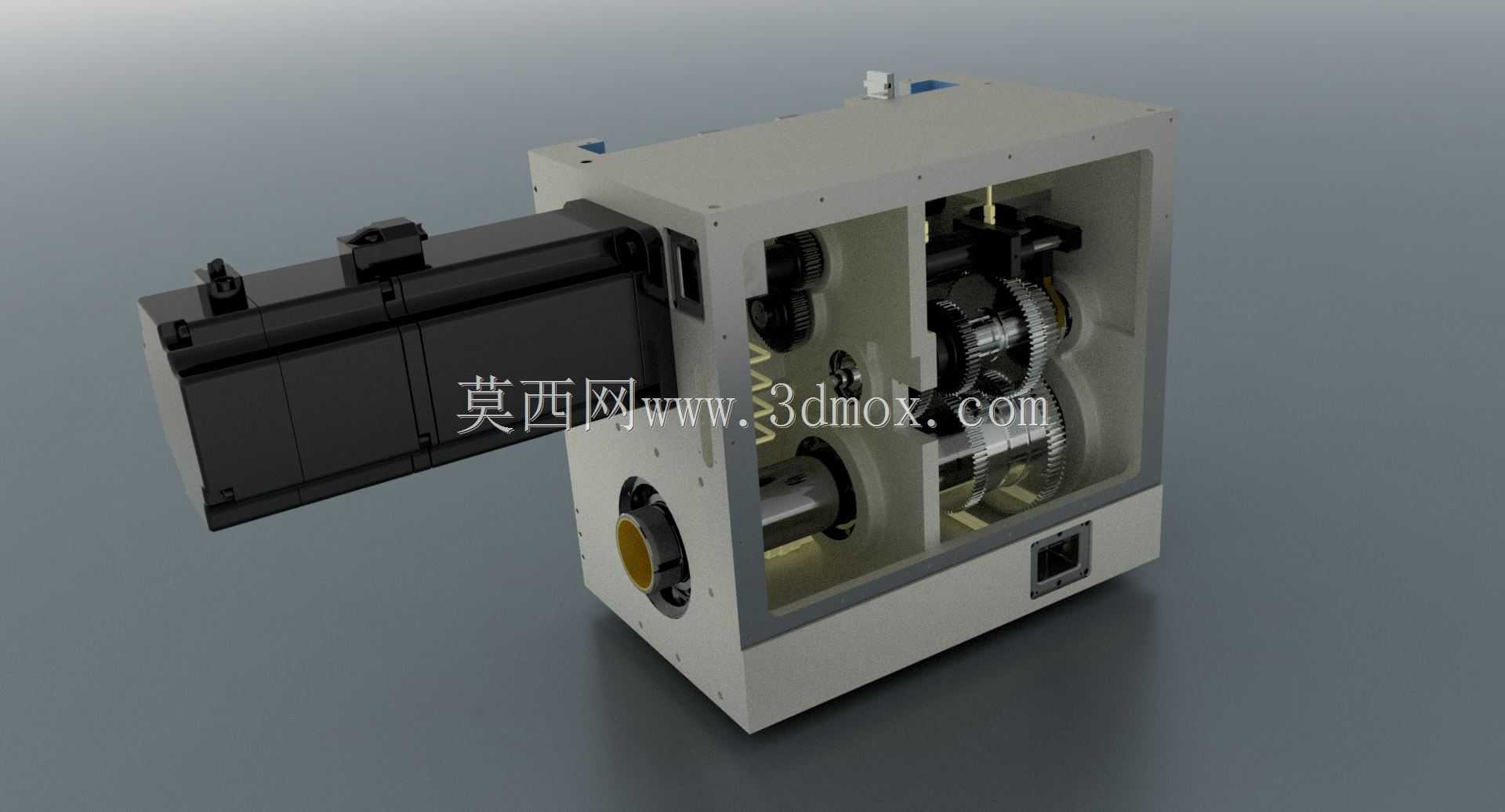

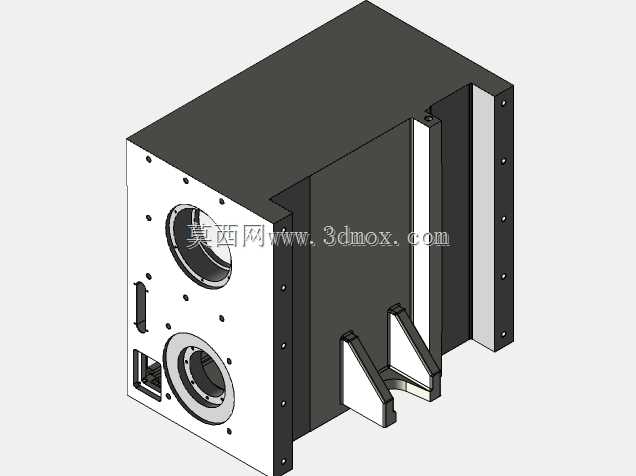

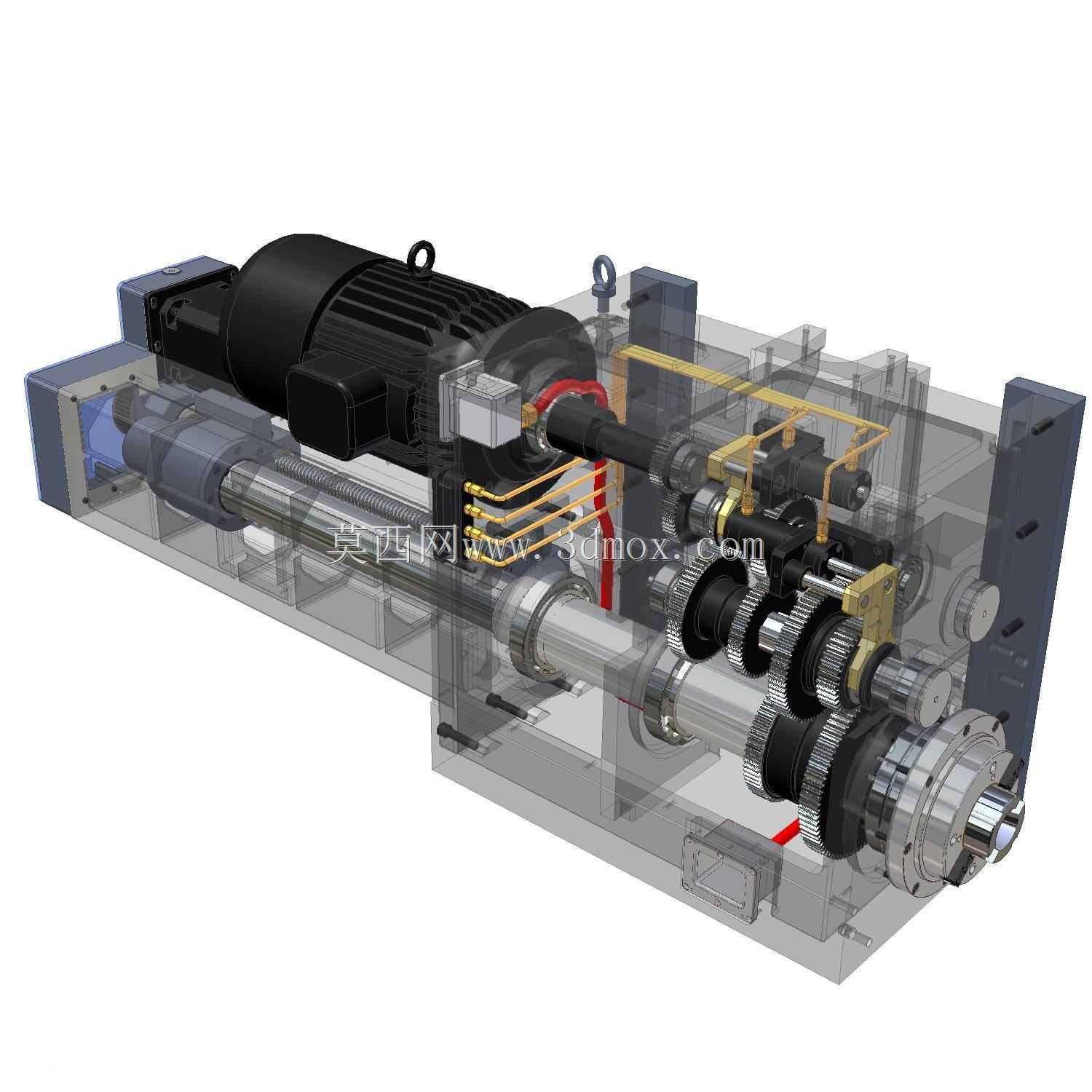

该装置属于机床加工领域的核心钻孔执行单元，主要应用于批量零件的钻削加工工位，可适配组合机床、专机生产线以及自动化加工单元，完成对金属、硬质塑料等工件的高精度钻孔作业，在汽配零件加工、五金件量产、通用机械零部件制造场景中，能够替代人工手持钻孔设备，保障孔位加工的一致性与加工精度，降低人工操作的误差与劳动强度。从实际用途来看，该动力头可独立作为钻孔工位的执行端，也可集成到多轴加工模组中，完成不同孔径、不同深度的钻削工序，搭配对应的进给控制系统后，可实现定深钻孔、分段进给钻削等工艺动作，适配盲孔、通孔等不同的加工需求。在功能特性上，该装置采用伺服电机直连传动的结构设计，内部通过多级圆柱齿轮组完成动力传递与转速扭矩转换，可将伺服电机的高转速低扭矩输出转换为适合钻削加工的低转速大扭矩输出，传动过程平稳，齿轮啮合间隙经过设计优化，可有效降低钻削过程中的振颤，提升钻孔的表面光洁度与孔位同轴度；箱体采用剖分式结构设计，侧端开设透明观察视窗，可直观查看内部齿轮的啮合状态与润滑情况，日常维护时无需完全拆解箱体即可完成润滑脂补充、齿轮间隙检查等操作，降低运维难度。在设计思路上，整体采用模块化布局，将动力输入单元、齿轮传动单元、主轴输出单元集成在同一封闭箱体内，输入端的伺服电机通过法兰直接与箱体连接，省去了额外的传动连接结构，减少了动力传递过程中的损耗；主轴输出端采用标准化的刀具安装接口，可适配不同规格的钻夹头与钻头，无需额外定制转接部件，提升了装置的通用性。从外形尺寸与安装边界来看，整体采用方正的箱体结构，安装底面预留了标准化的螺栓固定孔位，可直接固定在机床滑台、工装工作台或者线性模组的安装面上，横向伸出的伺服电机与箱体主体保持同轴布局，不会额外占用过多的侧向安装空间，主轴输出端的伸出长度经过优化，可适配常见的工装夹具避让需求，在多工位排布时不会与相邻工位的加工部件产生干涉，能够满足紧凑布局的生产线安装要求。
