钻机驱动往复式木工锯切机构

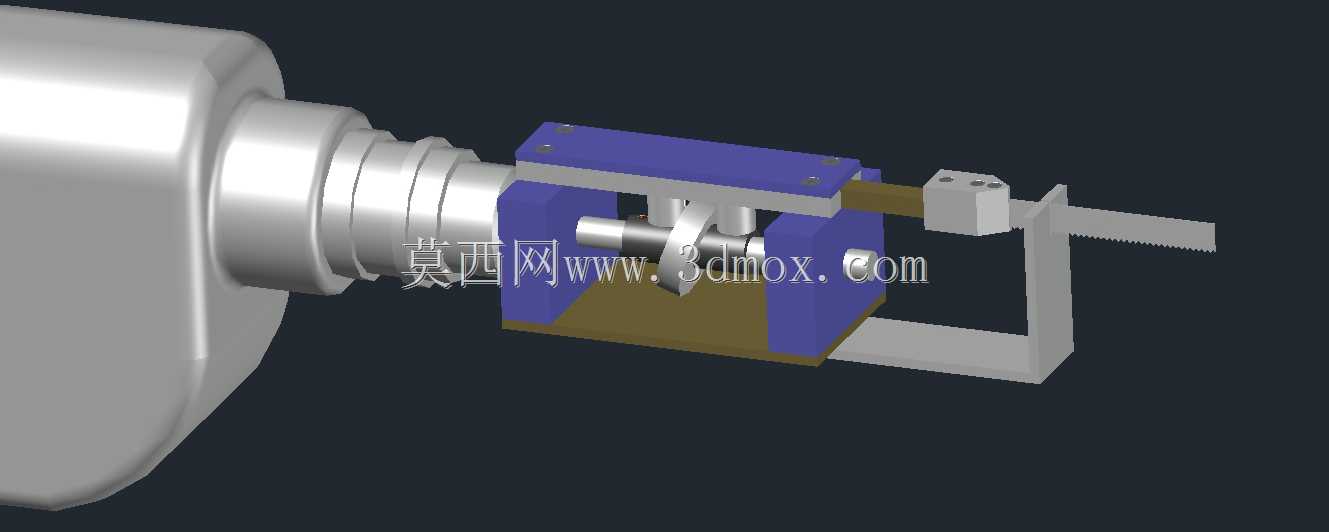

该锯切机构是依托现有钻床动力输出端改造的小型往复锯设备，主要面向家庭木工DIY、小型木工作坊的轻量木料切割场景，可适配普通台钻、手持电钻等具备旋转输出的动力源，无需额外配置专用锯切动力单元，能够完成小尺寸方木、薄木板、细木方的截断、开料作业，尤其适合加工场地有限、加工批量小的非规模化木工制作场景，可替代传统手锯降低作业劳动强度，也可弥补大型带锯、圆锯设备占地大、不适合零散小料加工的不足。

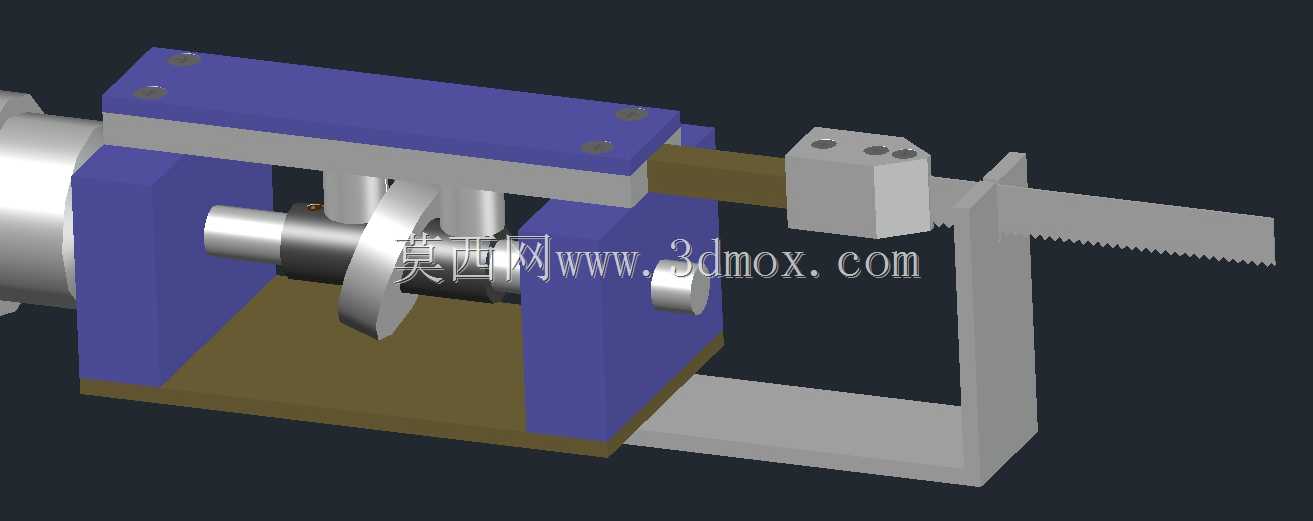

从功能特性来看，该机构核心是通过曲柄滑块结构将钻床输出的连续圆周运动，转化为锯条的高频往复直线运动，传动路径简洁直接，动力传递损耗小，锯条采用常规手用钢锯条即可，耗材获取成本低、更换便捷，无需定制专用锯切配件。机构整体采用框架式支撑结构，两侧立式支撑座为动力轴提供稳定的回转支撑，上部横梁既承担结构连接加固作用，也为锯条往复运动提供上部导向约束，避免锯条作业过程中出现偏摆、晃动感，下部的安装底板可直接固定在钻床工作台面或者独立木质、金属工作台面上，安装时仅需保证动力输入轴与钻床输出轴同轴对接即可，无需复杂的同轴度校准作业，整体安装边界紧凑，横向占用空间不超过普通台钻工作台的有效安装范围，纵向伸出尺寸可根据锯切行程需求调整，适配不同长度的锯条安装。

设计思路上充分考虑了DIY场景的易加工属性，所有结构件均可采用常见的角铁、方钢、钢板通过简单的钻孔、切割、焊接工序制作完成，无需复杂的机加工工序，普通爱好者即可完成整机组装调试。机构的曲柄部分可根据所需锯切行程调整偏心距，以此改变锯条的往复行程长度，适配不同厚度木料的锯切需求，锯条的张紧结构采用简单的顶紧螺栓设计，可快速调整锯条张紧度，避免锯条过松出现卡滞、过紧出现断裂的问题。作业时木料可依托机构前端的L型支撑托架进行承托，操作人员仅需平稳推送木料即可完成锯切，无需手持锯条发力，作业安全性相比手持锯切有明显提升，同时锯切的直线度相比纯手工作业更有保障，能够满足小型木工制作、模型制作、简易家具维修等场景的锯切精度要求。
