复古便携调频收音机外观结构三维设计

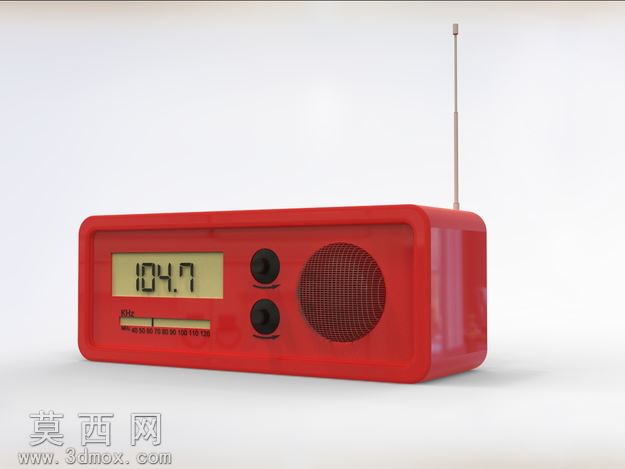

本作品为复古风格便携调频收音机的三维建模设计成果，建模阶段依托参数化三维设计软件完成全结构搭建，首先以长方体为基础基体进行倒圆角处理，打造出圆润无棱角的握持友好型外壳轮廓，外壳壁厚按照消费类数码产品常规注塑壁厚标准设置，预留出内部电路板、扬声器、电池仓、调谐组件的装配空间。建模过程中对正面功能区域进行精准分区布局：左侧区域预留液晶显示屏安装槽，槽位边缘做阶梯止口结构，保证显示屏装配后与外壳表面齐平无突兀凸起；显示屏下方设置调谐刻度指示条的安装位，还原实体收音机的频率标识区域；中部区域预留两个圆形调节旋钮的安装孔，孔位内侧设计限位卡扣结构，用于固定旋钮的电位器组件，两个旋钮分别对应音量调节与频率调谐功能；右侧区域为扬声器出声孔阵列，建模时采用圆周阵列加矩形阵列组合的方式，排布出密集的圆形出声网孔，网孔孔径统一做0.8mm等径处理，既保证声音传出的通透度，又兼顾外壳的结构强度，避免网孔区域受力开裂。顶部位置设计可伸缩拉杆天线的安装基座，基座与外壳做一体化建模处理，预留天线伸缩的活动间隙，还原实体收音机天线可多角度弯折调整的结构特性。材质与渲染阶段，外壳主体赋予高光亮面红色ABS塑料材质，调整材质的粗糙度参数至0.15，添加轻微的反射效果，还原复古亮面塑料的温润质感；显示屏区域赋予半透明TN液晶屏材质，添加轻微的屏幕发光效果，屏显内容制作104.7MHz的调频数字显示，贴合真实电台接收的使用场景；调节旋钮赋予黑色磨砂橡胶材质，与亮面红色外壳形成材质质感对比，提升操作区域的视觉辨识度；扬声器网孔区域赋予黑色细网金属材质，添加轻微的金属磨砂质感，还原真实收音机扬声器网罩的视觉效果；拉杆天线赋予亮面金属不锈钢材质，调整金属反射参数，还原金属天线的冷冽光泽。渲染阶段采用柔光箱三点布光方案，主光源从模型左前方45度角打光，勾勒出收音机正面的轮廓结构，辅光源从右后方补光，消除模型暗部的死黑区域，顶部添加轮廓光突出天线与外壳顶部的边缘线条，地面添加轻微的阴影接收效果，让整体渲染图呈现出干净通透的产品展示效果，完整还原这款复古便携收音机的外观细节与结构特征，可用于产品外观验证、结构装配校验以及宣传展示使用。
