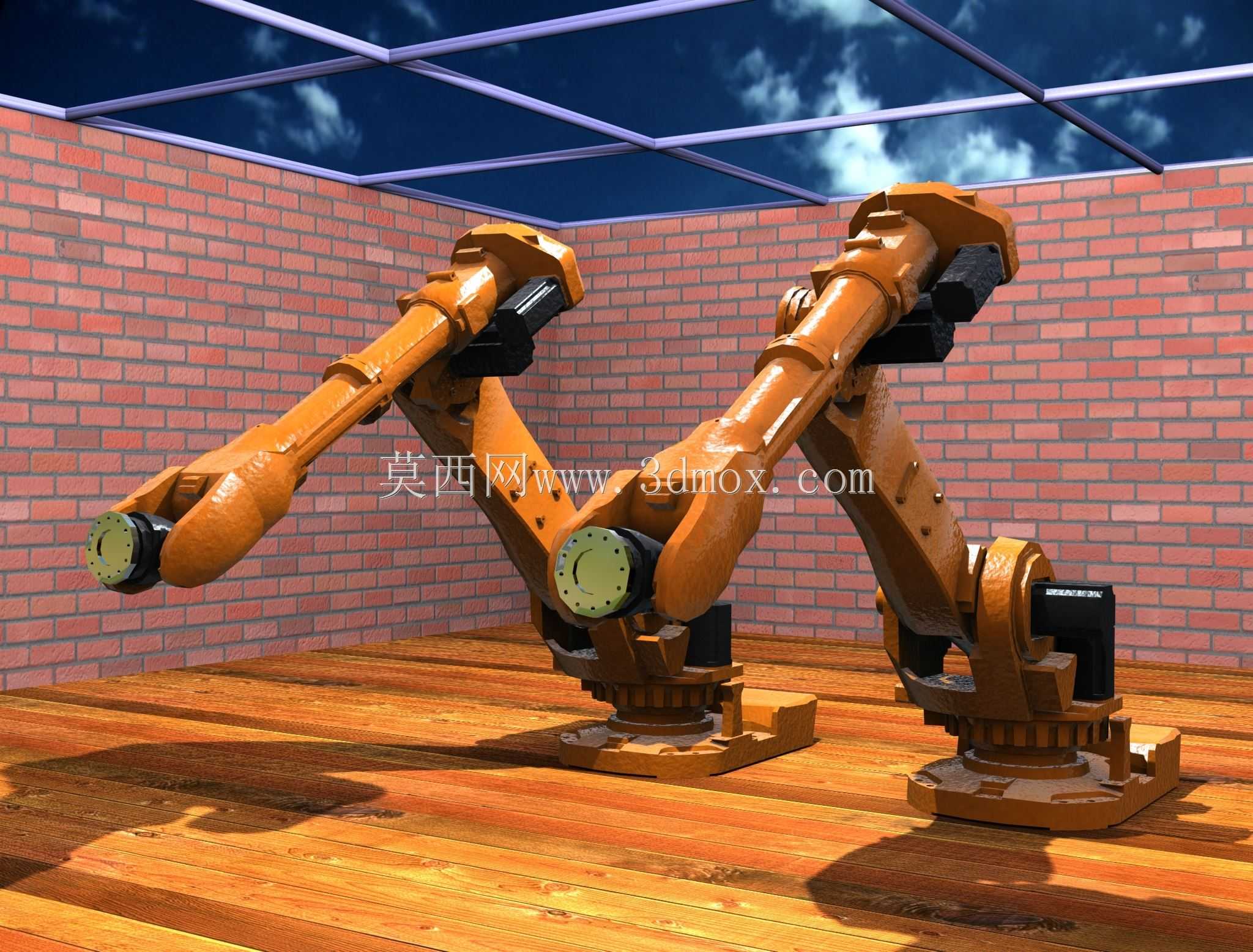

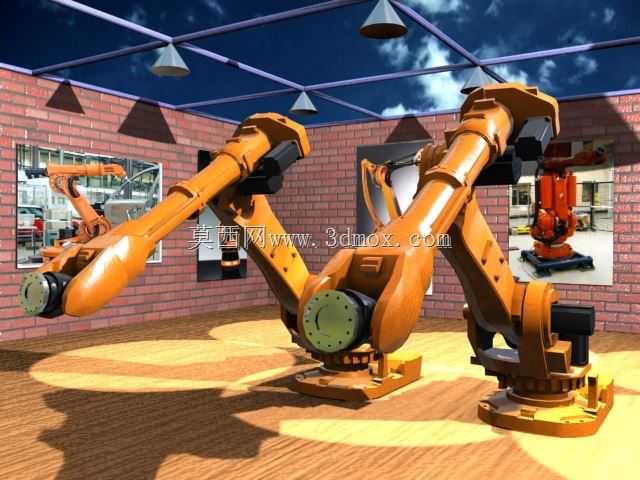

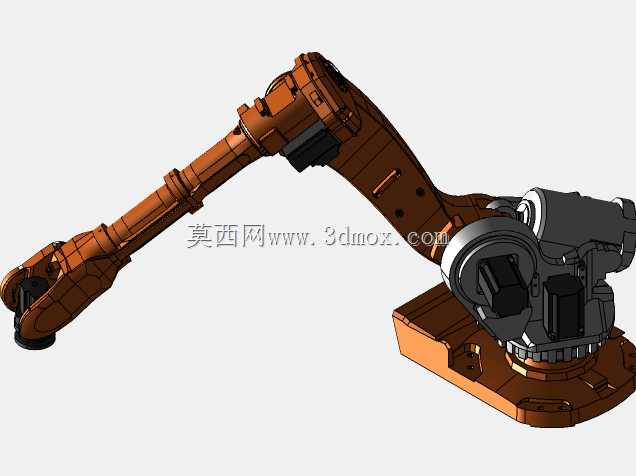

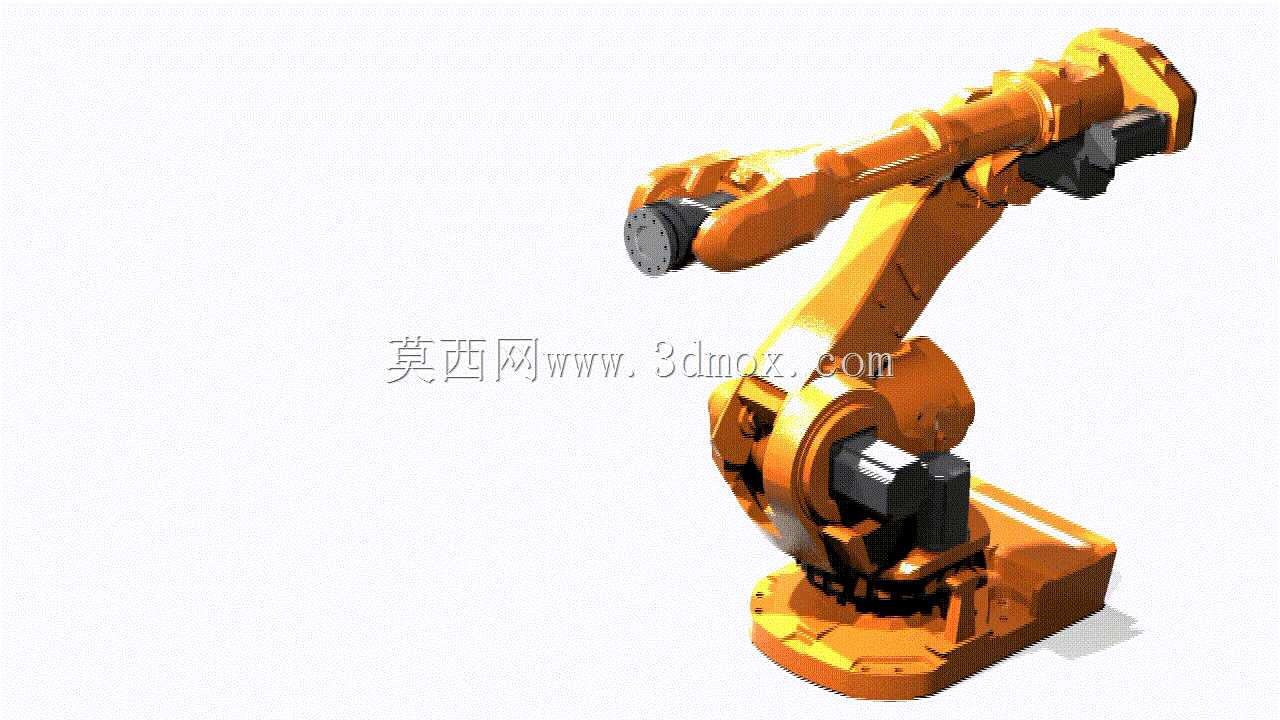

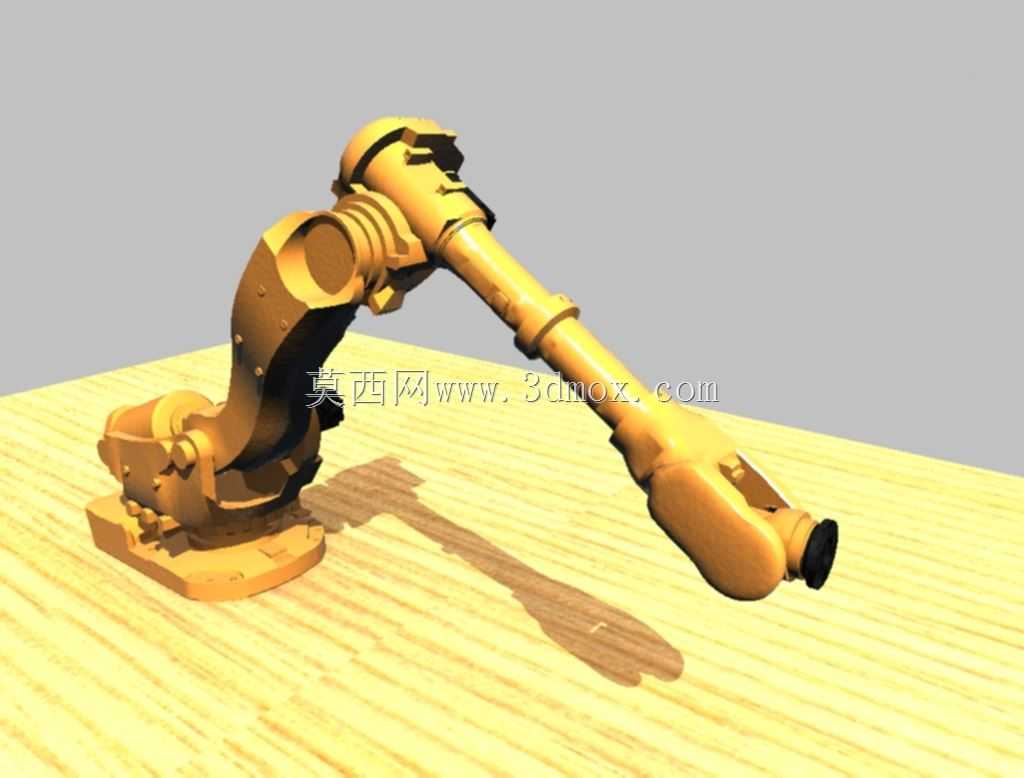

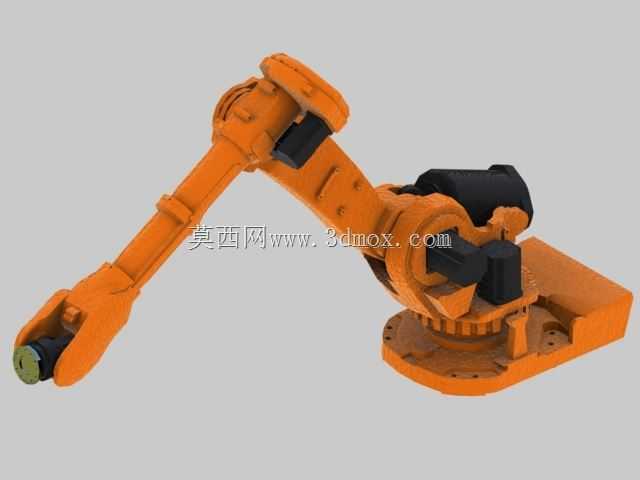

ABB6650重载六轴工业机械臂结构设计

这款六轴重载工业机械臂主要面向汽车整车制造、重型零部件加工、大型金属构件焊接、重型物料码垛搬运等高强度工业生产场景，能够在高负载、高重复定位要求的工位上替代人工完成重复性强、负荷大、精度要求高的作业任务，可适配末端焊枪、重型夹爪、打磨主轴、喷涂执行器等多种工装，覆盖从厚板焊接、重型铸件上下料、整托物料转运到大型工件表面处理的多类生产工序，有效降低重体力岗位的人工劳动强度，提升生产线运行的稳定性与作业一致性。从功能特性来看，该机械臂采用六轴串联关节构型，六个回转关节分别实现腰座回转、大臂俯仰、小臂俯仰、腕部回转、腕部摆动与末端法兰回转，全关节配合可覆盖半径两米以上的球形作业空间，末端额定负载能力适配百公斤级工装与工件，重复定位精度可满足绝大多数金属加工、装配类工序的公差要求，关节内部采用集成化的传动与走线设计，避免外部管线在高速运动过程中出现剐蹭、缠绕问题，提升设备长时间连续运行的可靠性。在设计思路上，整机采用刚性优先的结构设计逻辑，大臂、小臂均采用高刚性的箱型铸造结构，在保证结构强度的前提下通过拓扑优化去除非承载区域的冗余材料，平衡整机自重与负载能力的匹配关系；腰座采用大直径交叉滚子回转支撑，可承受大臂伸展状态下的大倾覆力矩，底座设置多组均匀分布的安装孔位，可直接通过地脚螺栓固定在混凝土设备基础或者钢制安装平台上，安装边界预留足够的管线穿行空间，方便现场布设动力线缆、控制线缆与末端工装的气路、液路管线。外形尺寸方面，机械臂完全收拢状态下的占地面积不足一平方米，伸展后最大作业半径可覆盖常见的大型焊接工位、机床上下料工位的作业范围，各关节的运动行程经过反复校核，既保证作业覆盖范围无死角，也通过机械硬限位与软限位结合的方式避免运动过程中与周边工装、护栏发生碰撞，关节外部的护罩采用流线型设计，表面光滑无突出棱角，既可以阻挡车间内的焊接飞溅、切削粉尘进入关节内部损坏传动部件，也能避免设备运行过程中勾挂周边管线、衣物，提升车间作业的安全系数。底座安装面的平面度、连接孔的位置度都按照高精度装配要求设计，可保证现场安装时的定位精度，减少后期调试过程中的位置校准工作量，适配多种生产线布局的安装需求。
