发那科LRMate200iD7L机器人上下料工作站

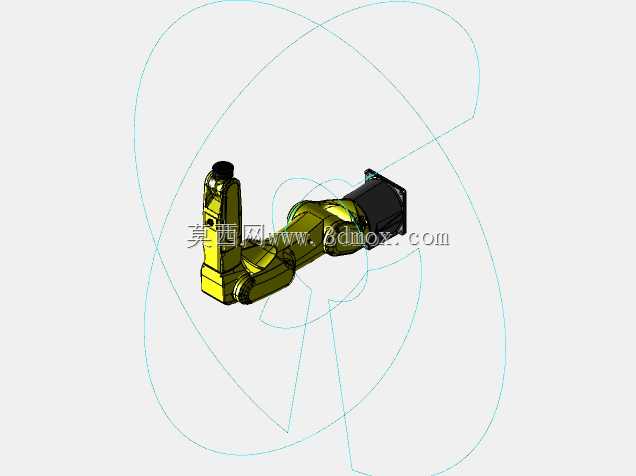

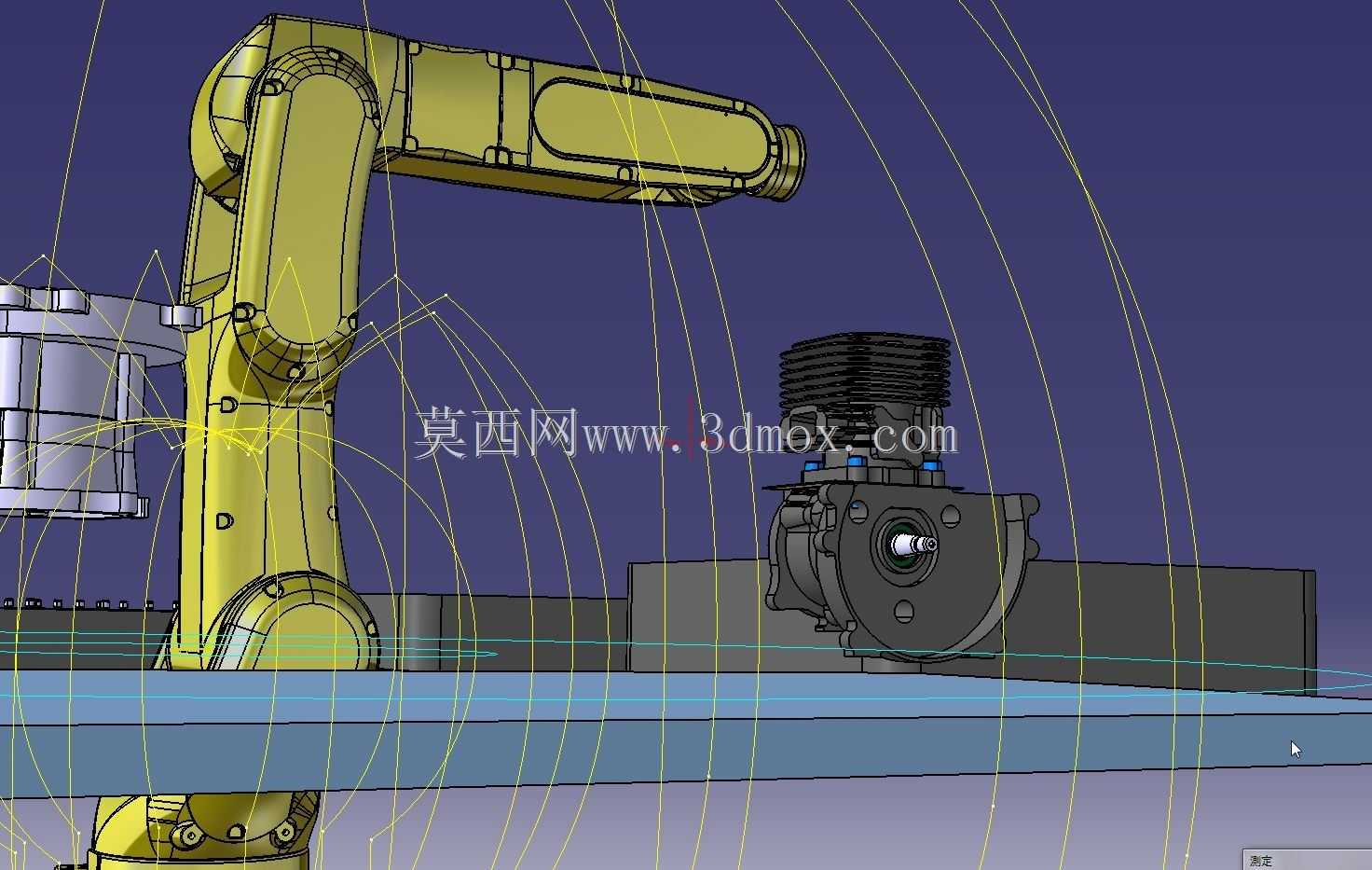

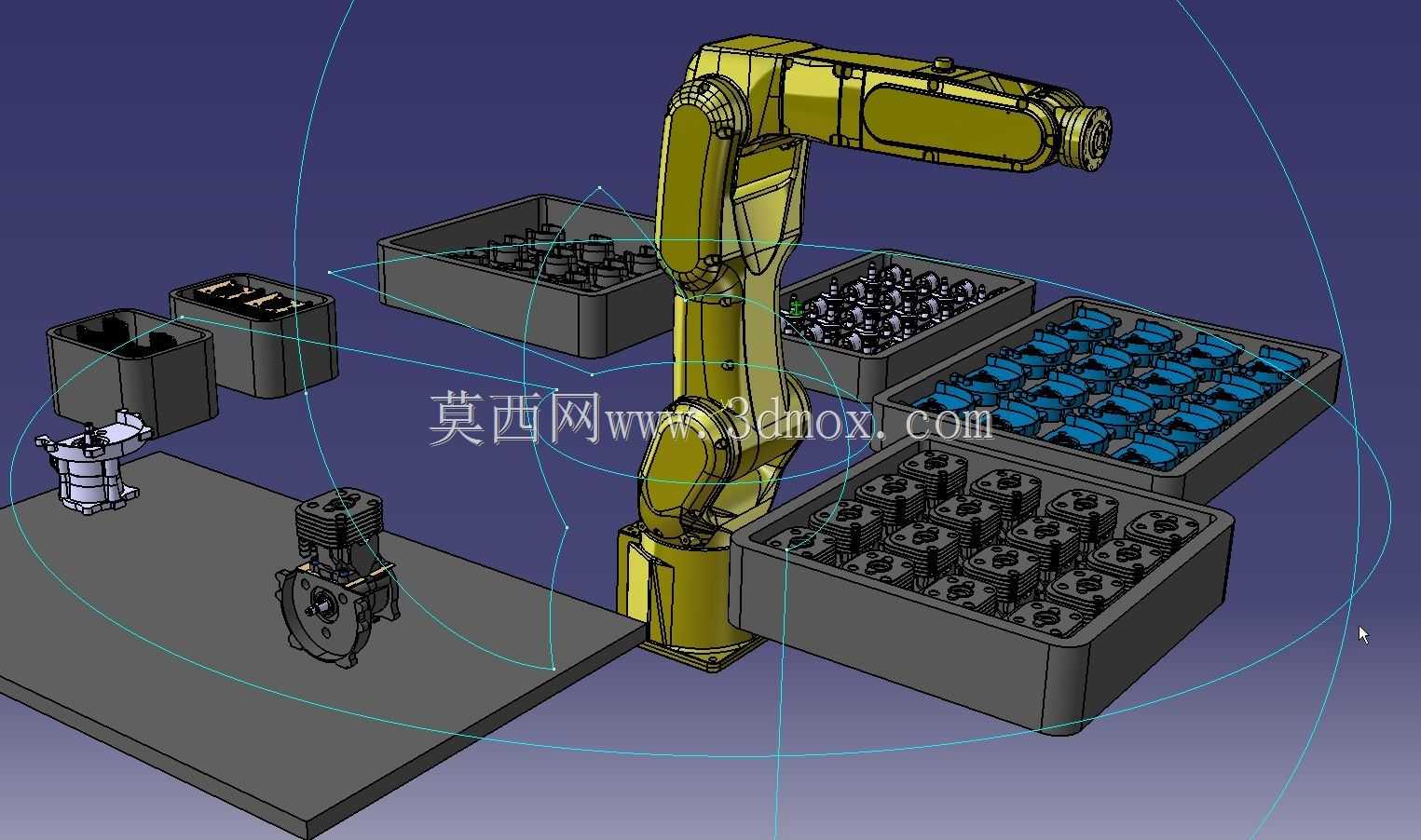

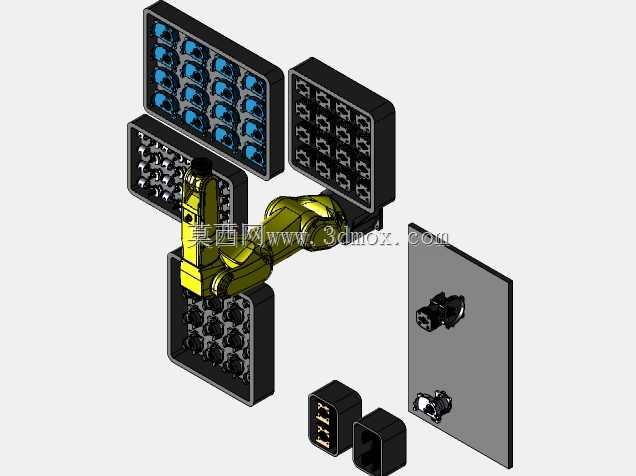

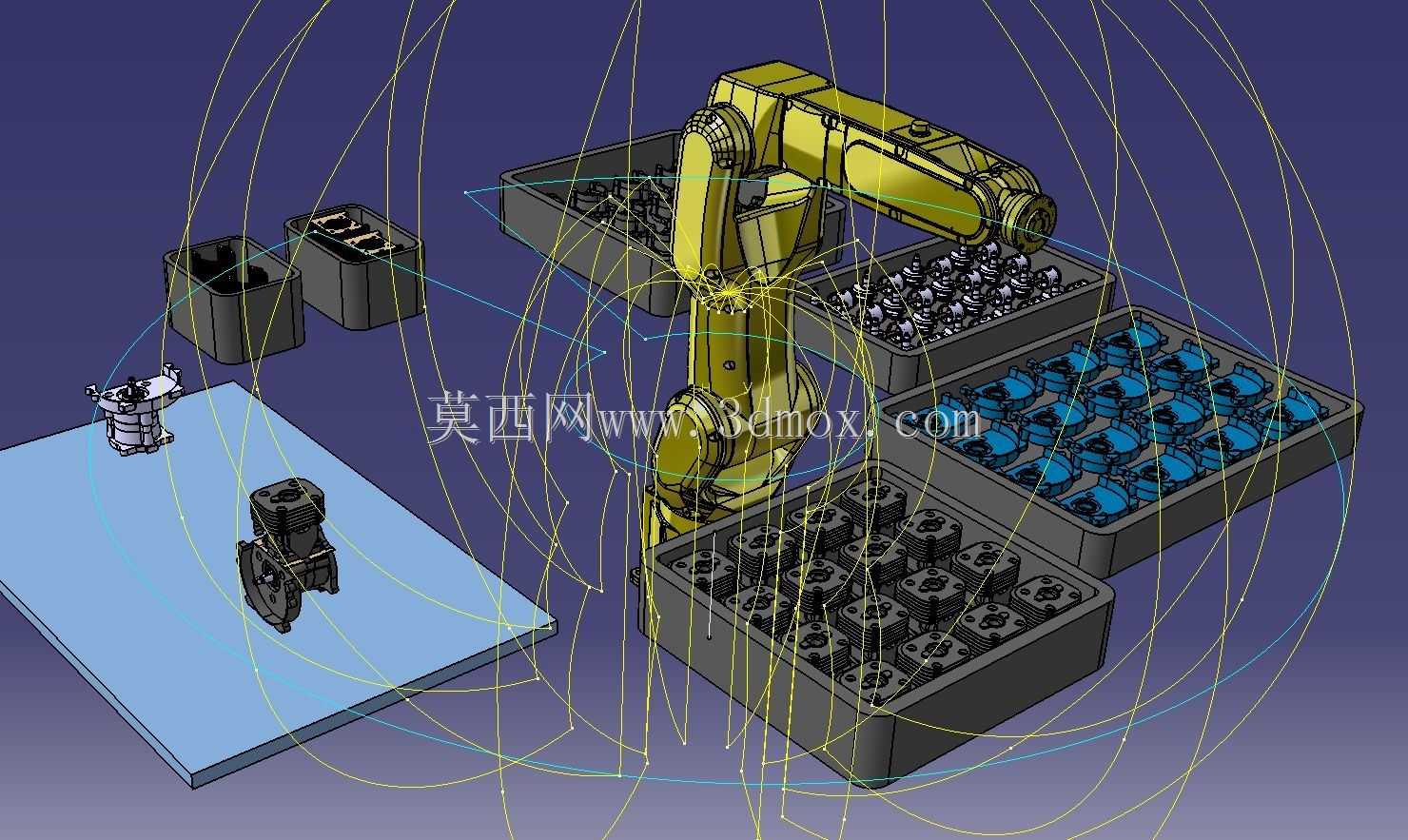

这套三维模型呈现的是面向精密零部件加工场景的工业机器人上下料作业单元，核心采用发那科LRMate200iD7L小型六轴机械臂作为执行主体，适配3C电子、小型汽配、精密五金等行业的机加工自动上下料、物料分拣转运需求，可直接对接CNC加工中心、检测工位、清洗工位等生产节点，替代人工完成重复性的取放料作业，有效降低生产环节的人工成本，同时规避人工操作带来的磕碰、定位偏差等质量风险，提升产线连续运行的稳定性。从设备实际用途来看，该工作站可完成多规格待加工零件从储料料盘到加工工装的精准取放，以及加工完成件从工装到成品料盘的分类码放，支持不同料盘内的多品类零件混线作业，适配小批量多品种的柔性生产需求。产品功能特性上，选用的LRMate200iD7L机械臂具备紧凑的机身结构与较高的重复定位精度，臂展范围可覆盖周边所有料盘与作业工位，无需额外增设行走轴即可完成全区域作业；周边配置的多组标准化料盘分别对应毛坯件、半成品、成品件的分区存储，料盘采用通用化的卡槽设计，可根据零件外形快速更换适配的内衬治具，无需调整整体工作站布局。设计思路层面，整体布局遵循最短动作路径原则，将机械臂安装在作业区域中心位置，各类料盘与加工工装围绕机械臂作业半径环形排布，最大程度缩短机械臂单步动作行程，压缩单工位作业节拍；同时预留了足够的安全操作空间，机械臂运动轨迹与周边料盘、工装的安全间隙经过反复校核，避免运行过程中发生碰撞干涉，外围可直接加装安全围栏、光栅等防护组件，满足工业现场的安全规范要求。外形尺寸与安装边界方面，机械臂底座安装尺寸适配常规的工业安装平台，整体工作站占地范围可适配中小型车间的线边布局需求，不需要对现有车间地面做特殊改造即可完成部署；料盘尺寸统一采用行业通用的标准化周转箱规格，可直接与车间现有物流周转体系对接，不需要额外定制专属周转器具，降低产线导入的配套成本。
