紧凑式数控专用楔形夹具结构设计

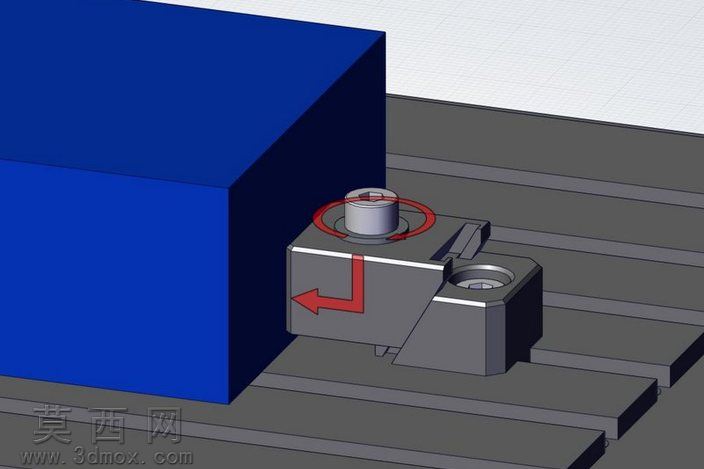

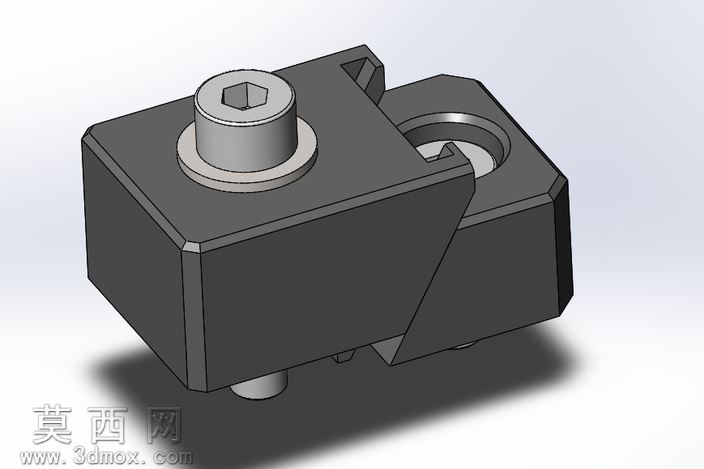

本作品为适配数控加工场景设计的紧凑式楔形夹具，整体采用三维参数化建模方式完成全结构搭建，建模过程中对各配合部件进行了公差预留与干涉校验，确保各运动部件无卡滞、装配关系完全符合实际加工装配要求。模型渲染阶段采用哑光金属材质模拟夹具主体的碳钢加工质感，对顶部内六角锁紧螺栓做了金属光泽分层处理，清晰区分螺栓头部、垫片与主体基座的材质差异，通过柔和的环境光影渲染突出楔形夹紧面的斜度结构，直观展现夹具的夹紧动作逻辑。从结构设计来看，该夹具采用经典楔形增力夹紧原理，主体分为固定基座与滑动楔形压块两个核心部分，顶部设置内六角锁紧螺栓作为施力部件，螺栓下方配套定位垫片避免锁紧过程中压伤基座表面，基座侧面设置定位销孔用于夹具在机床工作台的快速定位，整体外形做了倒角去锐处理，既避免加工过程中锐角磕碰操作人员，也减少了夹具整体占用的安装空间，适配紧凑排布的数控加工工位。设计过程中优先考虑了夹具的装夹便捷性与夹紧可靠性，楔形面的倾斜角度经过反复校核，既保证锁紧后具备足够的自锁性能，避免加工过程中受切削力影响出现松脱，也控制了锁紧螺栓所需的操作力矩，降低操作人员的装夹劳动强度；基座与楔形压块的配合面做了贴合度优化，保证夹紧过程中压块滑动顺畅无偏斜，对工件的夹紧力分布均匀，避免薄壁工件装夹变形。同时针对罗兰加工设备的安装接口做了适配设计，底部定位柱的尺寸、位置完全匹配对应设备的工作台安装孔位，无需额外改装即可直接安装使用，夹具整体结构紧凑无冗余设计，在保证夹紧行程与夹紧力满足常规小件加工需求的前提下，尽可能压缩了整体外形尺寸，能够在有限的工作台面上排布更多装夹工位，有效提升数控加工的工位利用率，适合小型精密零件的批量加工装夹使用。
