可旋转式机加工重型台虎钳结构设计

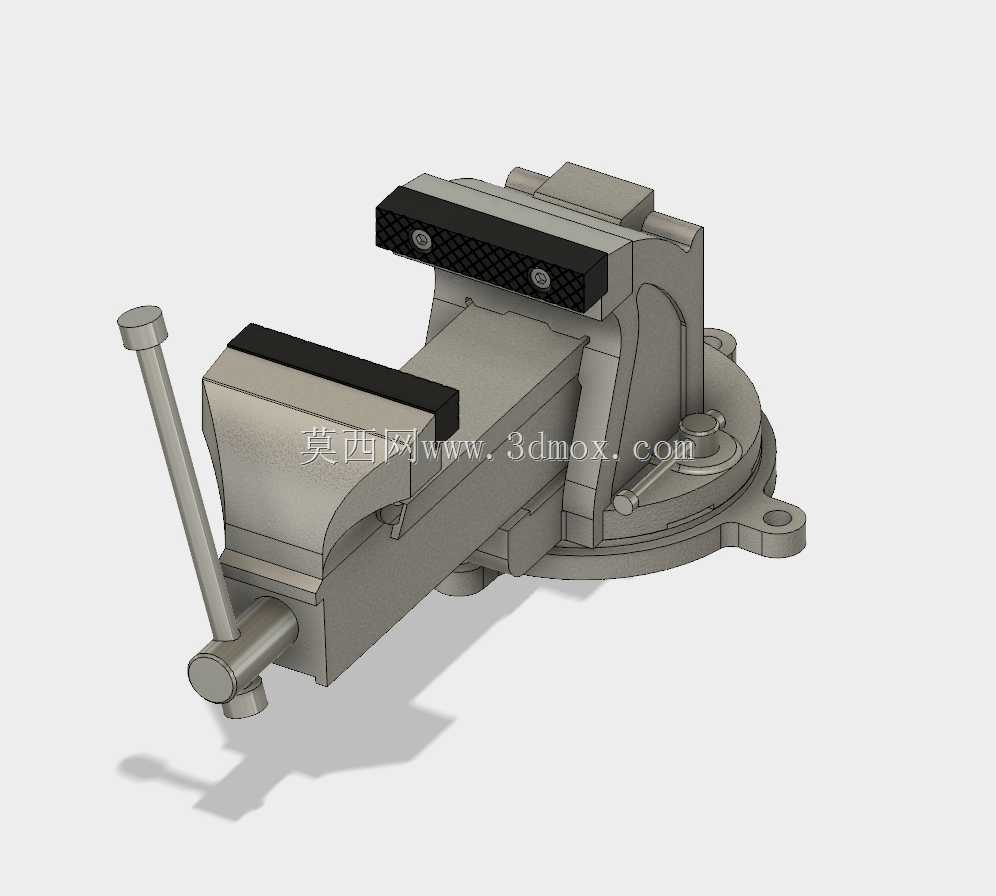

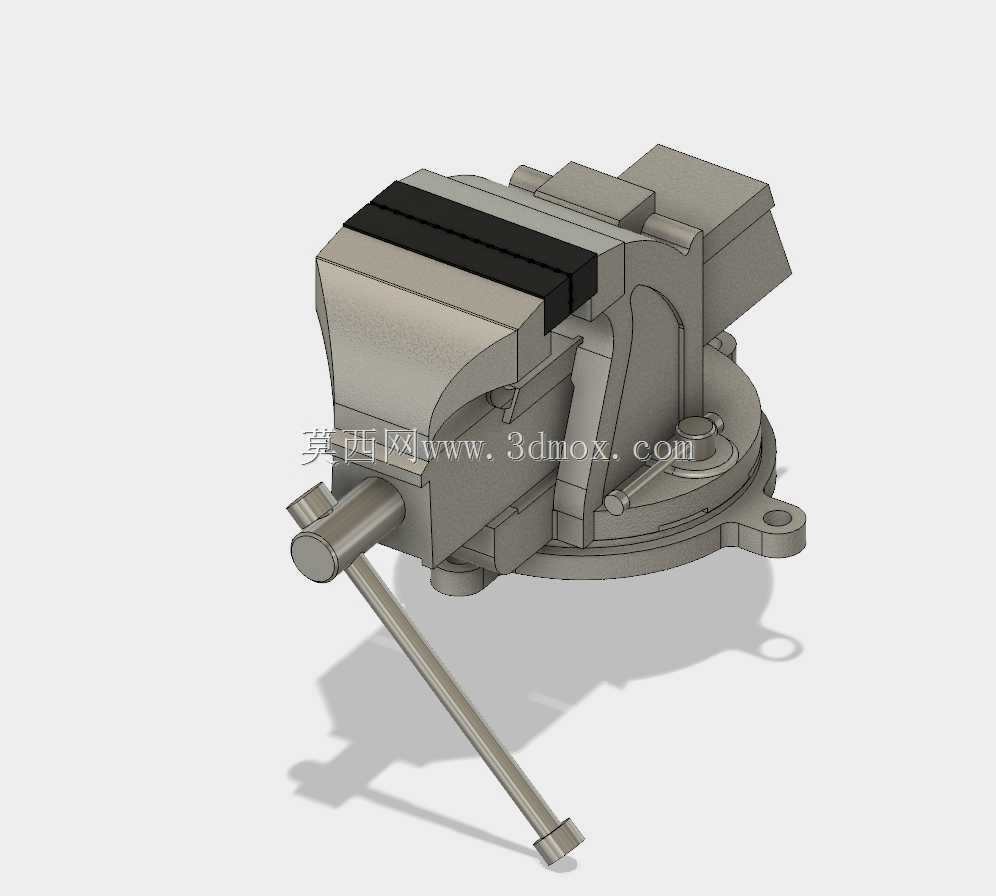

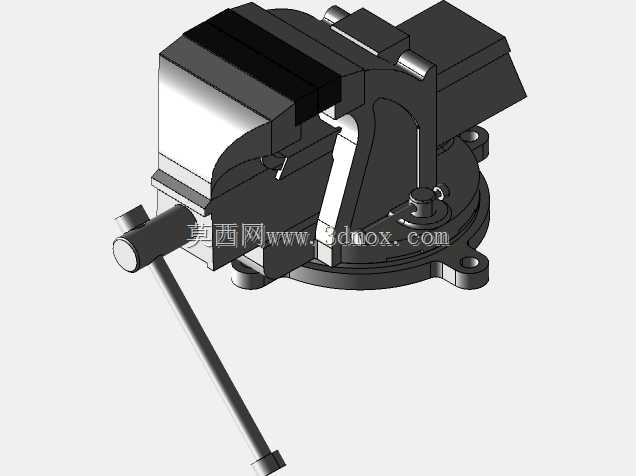

台虎钳是机械加工、钳工装配、维修作业场景中不可或缺的通用夹持工装，广泛布置在生产车间钳工台、实训教学工位、设备维修站点、五金加工坊等作业区域，核心作用是稳固夹持待加工工件，为锯削、锉削、錾削、攻丝、套丝、零件修配、小型工件装配等工序提供可靠的装夹基础，避免作业过程中工件移位、晃动，保障加工精度与操作安全。这款台虎钳采用经典的转盘式底座结构设计，底座预留对称安装孔位，可通过螺栓牢牢固定在工作台台面，同时底座内置旋转锁紧机构，能够根据作业需求调整钳身的水平回转角度，调整到位后扳动锁紧手柄即可完成角度固定，无需反复拆卸重装工件，适配不同角度的加工作业需求，大幅提升多面加工的操作便捷性。钳身主体采用高强度铸铁结构的设计思路，保证整体刚性与承重能力，避免大力夹持或敲击作业时出现钳身变形、开裂问题；活动钳身与固定钳身的配合导轨采用精加工贴合面设计，保证钳身滑动顺畅无卡顿，夹持过程中钳口保持平行，不会出现工件夹偏、夹斜的问题。钳口部位设计有可更换的带齿防滑钳口板，通过沉头螺栓固定在钳身上，长期使用磨损后可快速更换钳口板，无需整体更换台虎钳，有效延长设备整体使用寿命；带齿的钳口表面能够增加与工件表面的摩擦力，即便是表面光滑的金属工件，大力夹持时也不会出现打滑移位的问题，同时针对需要保护表面光洁度的精加工工件，也可配套软质钳口护板使用，避免夹伤工件表面。传动部分采用梯形丝杠传动结构，梯形螺纹具备良好的自锁性能，夹持工件后不会因为作业过程中的振动出现丝杠回松、夹持力下降的问题，传动扭矩大，操作省力，转动丝杠手柄即可带动活动钳身平稳移动，实现不同宽度尺寸工件的夹持适配。这款台虎钳的整体外形尺寸为225×84毫米，属于适配常规钳工工作台的中型规格，既不会因为尺寸过大占用过多工作台操作空间，也不会因为尺寸过小导致夹持行程不足、夹持力不够，能够覆盖绝大多数常规小型机械零件、五金工件的夹持需求。安装时需注意底座安装孔的孔位匹配，保证台虎钳固定后钳身无晃动，固定钳身的钳口工作面需伸出工作台边缘，避免夹持长条形工件时工件下端与工作台台面发生干涉，影响正常装夹作业。日常使用中可定期在丝杠、导轨配合面加注润滑脂，减少运动部件的磨损，保证操作顺畅，长期闲置时可在金属裸露表面涂抹防锈油，避免锈蚀影响配合精度。
