蓝色全天候防爆阻火呼吸阀结构设计

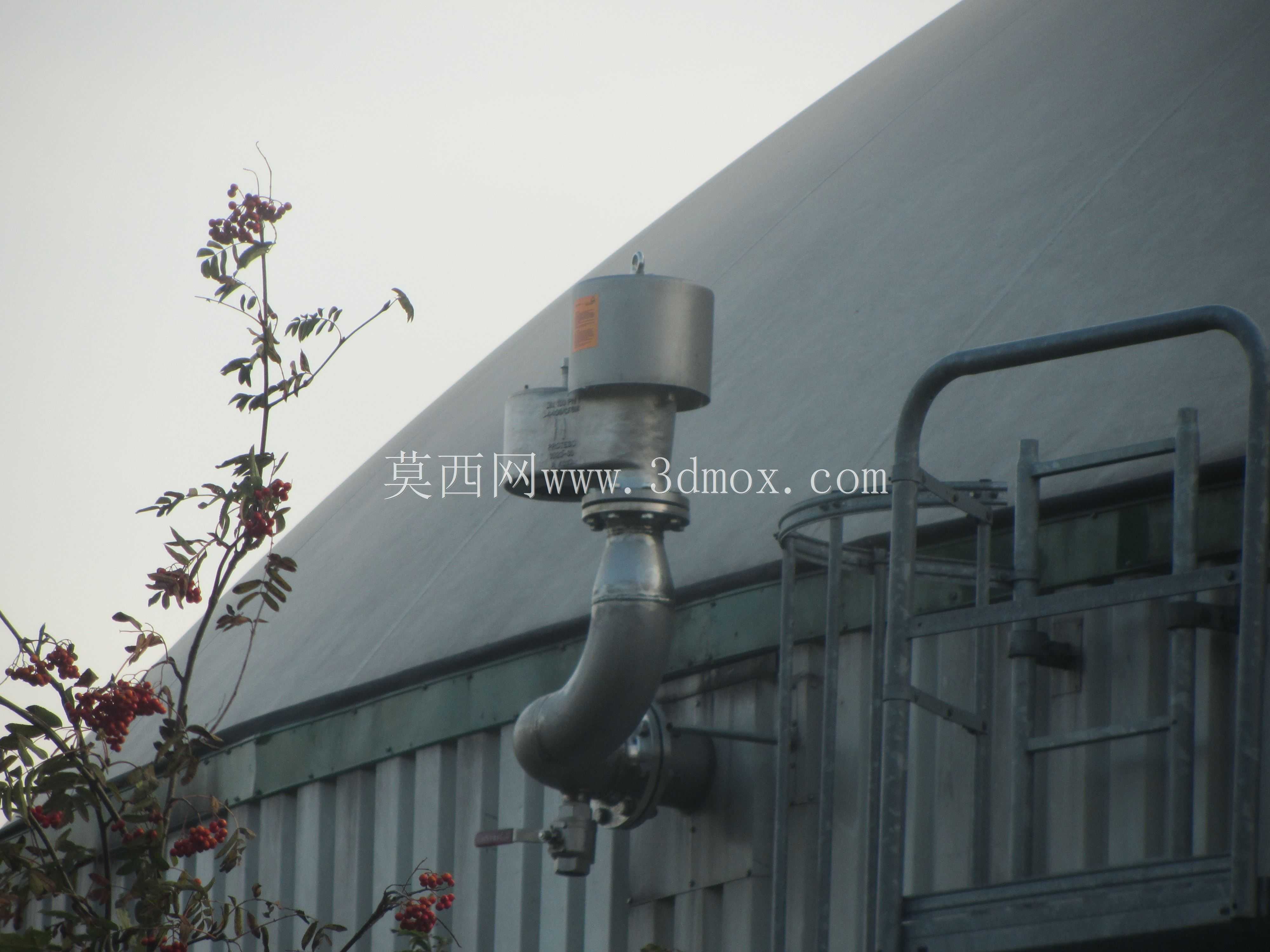

这款阻火呼吸阀主要应用于石油、化工、储运领域的常压储罐顶部，是保障储罐安全运行的核心配套部件，日常作业中可自动平衡储罐内外的压力差，避免储罐因进料升压、出料抽真空出现罐体变形、破裂的风险，同时能阻隔外部火源窜入罐内，防止罐内储存的易燃易爆介质发生燃爆事故，也可减少罐内介质的挥发损耗，满足储罐密闭存储的环保与安全要求。

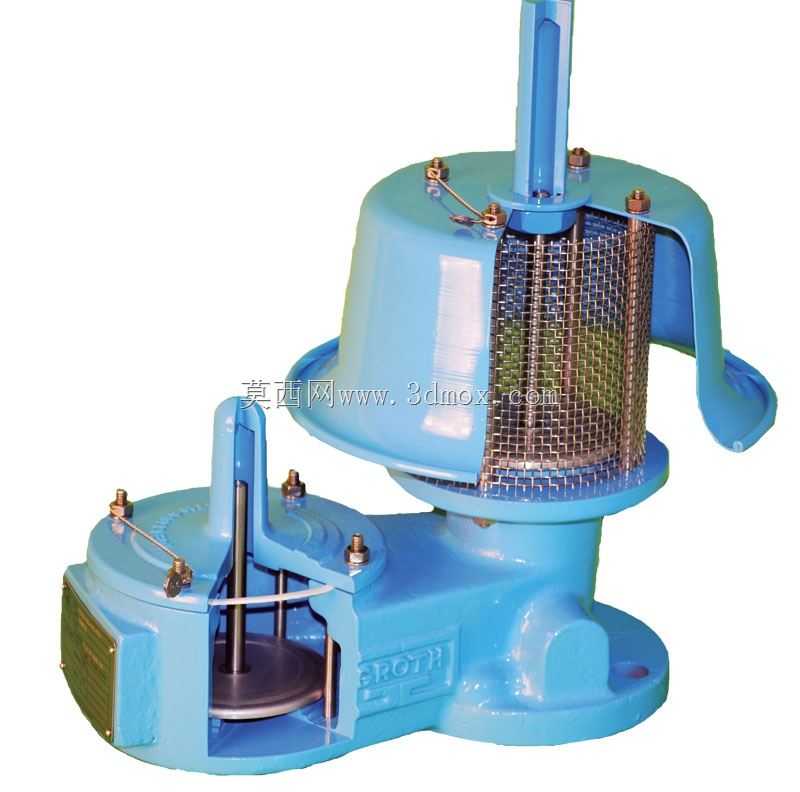

产品在功能设计上采用了压力泄放与真空泄放的双通路独立结构，正压开启时，罐内超压气体可通过阀盘抬升形成的通道，经顶部带金属阻火网的排气口向外泄放，阻火网采用多层不锈钢波纹网叠合结构，可通过冷壁效应快速淬灭火焰，阻止外部明火倒灌；负压开启时，外部空气经过滤阻火层后进入罐内，平衡罐内负压，避免罐体被抽瘪。阀体采用一体式铸造成型的法兰连接底座，可直接与储罐顶部的接管法兰配对安装，安装时需保证阀杆垂直于水平面，倾斜角度不超过3度，避免影响阀盘的启闭灵敏度。

设计过程中充分考虑了户外露天使用的工况，阀体外部做了防腐涂层处理，可耐受沿海高盐雾、化工区腐蚀性大气的长期侵蚀，顶部的防雨罩可避免雨水、杂物进入阀腔内部，阻火层采用快拆结构设计，无需整体拆卸阀门即可完成阻火网的清洗、更换，降低日常维护的工作量。阀盘与阀座之间采用软密封与硬密封结合的密封形式，正常压力状态下可实现零泄漏，避免罐内介质无组织挥发，启闭压力可根据储罐的设计承压值调整弹簧预紧力来适配，适配不同容积、不同存储介质的常压储罐使用需求。

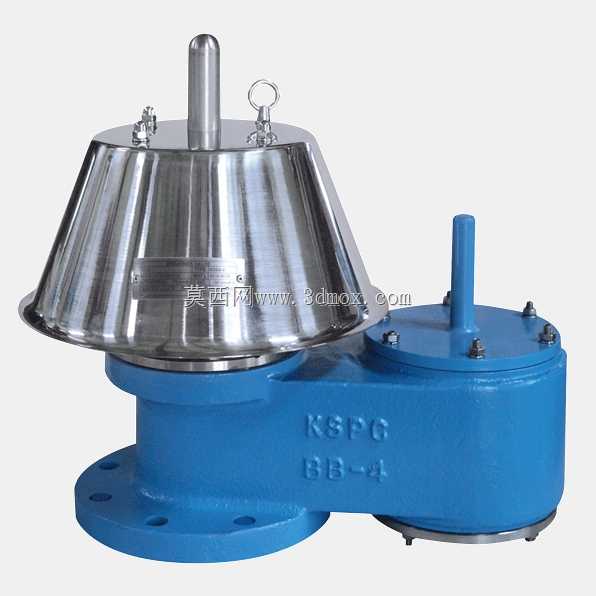

外形设计上采用上下叠置的双阀腔结构，下部为负压进气阀腔，上部为正压排气阀腔，整体结构紧凑，安装占用的顶部空间小，法兰连接尺寸符合通用储罐接管标准，无需额外改造储罐接口即可直接替换同规格的老旧呼吸阀，阀腔内部的运动部件均做了导向限位设计，可避免介质波动、外部振动导致阀盘偏移卡涩，保证压力波动时阀门启闭动作顺畅可靠，在储罐进出料作业、昼夜温差导致罐内压力变化的场景下，都能精准响应压力变化，维持罐内压力始终处于安全区间内。
