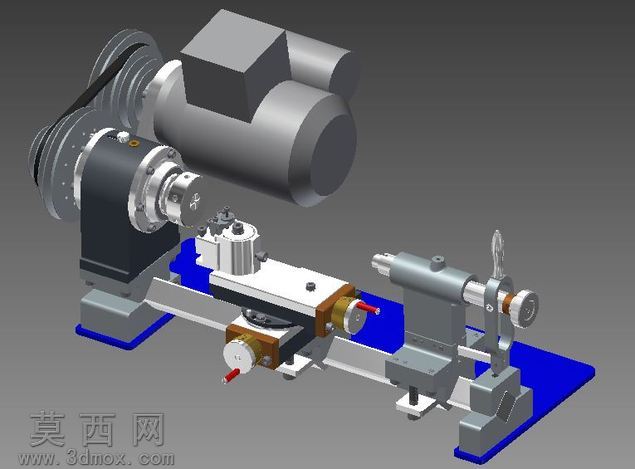

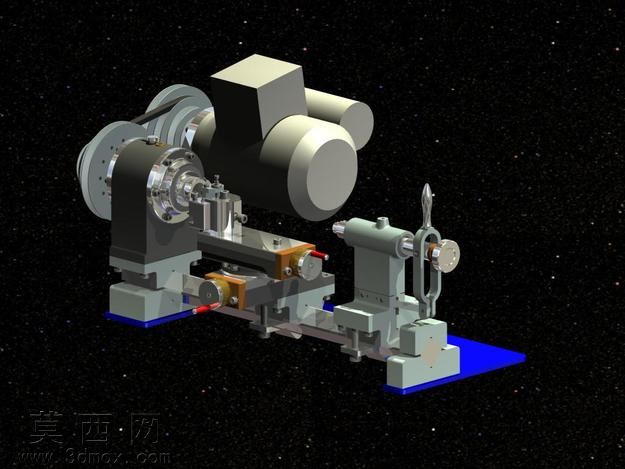

小型桌面车床三维结构设计模型

本模型为小型桌面车床的完整三维结构设计，建模过程严格遵循小型加工设备的实际功能逻辑，对车床的各个功能模块进行了1:1比例的精细化还原。整体建模从动力输入单元开始，首先构建了驱动电机的主体结构，还原了电机的外壳轮廓、输出轴连接位以及配套的带轮传动结构，对带轮的轮槽、传动带的张紧贴合形态都做了精准的曲面建模，保证传动结构的装配逻辑完全符合机械设计规范。床头箱部分的建模重点还原了主轴安装结构、轴承位的配合形态，以及主轴前端的工件装夹连接结构，对箱体的安装定位面、连接螺栓孔位都做了细节刻画，保证床头箱与床身底座的装配关系完全准确。床身部分采用平直导轨结构建模，还原了导轨的导向面形态、床身的支撑加强筋结构，床身底座设计了蓝色的减震垫脚结构，对垫脚的安装位、支撑接触面都做了对应设计，保证设备放置的稳定性。进给拖板部分分为中拖板与小拖板两层结构，建模时还原了拖板的导轨滑块配合结构、进给调节手轮的细节，包括手轮的刻度盘、操作手柄的形态，以及拖板上的刀架安装位，刀架部分还原了刀具装夹的压紧结构、刀位的调节定位结构，可直观展示车刀的安装固定逻辑。尾座部分的建模还原了尾座套筒的伸缩结构、锁紧手柄结构、尾座顶尖的安装形态，以及尾座在床身导轨上的滑动定位结构，完整呈现尾座配合主轴装夹长轴类工件的功能逻辑。渲染阶段采用金属质感材质区分不同部件，电机外壳、带轮、导轨等金属加工件采用银灰色金属材质，床头箱、拖板等铸铁部件采用深灰哑光材质，底座垫脚采用蓝色防滑橡胶材质，通过材质差异清晰区分各个功能模块，光影渲染突出部件的轮廓结构与装配关系，可直观展示桌面车床的整体布局与工作原理，整个设计兼顾了小型设备的紧凑性与车床的基础车削功能，结构布局合理，各运动部件的活动空间预留充足，完全符合小型桌面加工设备的设计思路。
