长条形板材冲孔工装三维结构设计

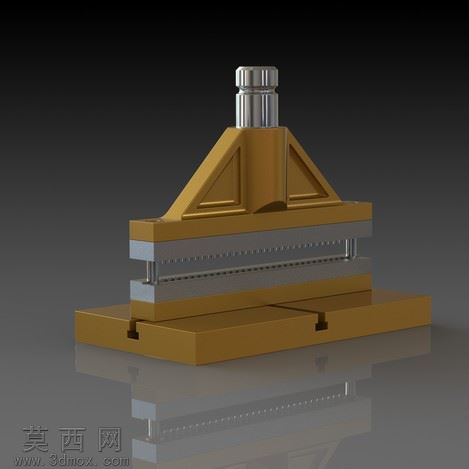

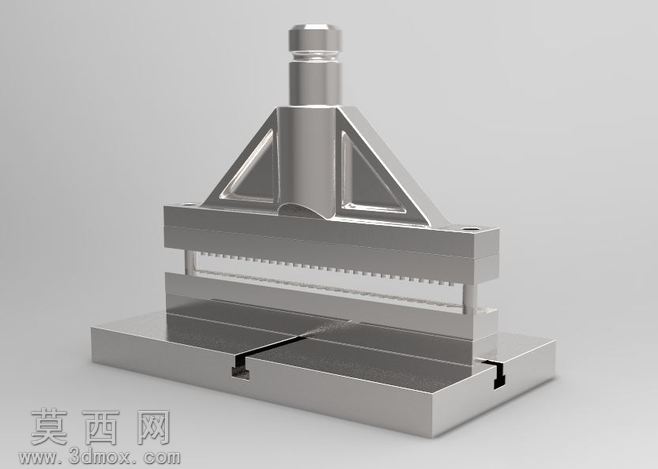

本作品为长条形冲孔作业专用工装的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先拆分工装为上模连接座、上刃口安装板、导向立柱、下模定位基座四大核心模块，对每个零件的尺寸进行关联设计，保证上下刃口的对位精度控制在0.02mm公差范围内，避免冲孔过程中出现刃口错位、毛边过大的问题。建模过程中对导向立柱添加同轴度配合约束，模拟实际工装的滑动导向行程，验证上模下行过程中无卡滞、偏斜问题，同时对刃口部位做单独的特征细化，还原锯齿状冲孔刃口的排布结构，匹配长条形工件的连续冲孔作业需求。渲染阶段采用金属与工程塑料结合的材质方案，上模连接座与基座部分赋予哑光棕黄色工程塑料材质模拟工装的主体防护结构，导向立柱、顶部连接柄赋予镀铬金属材质，还原金属加工件的高光反射质感，刃口部位赋予高硬度合金钢材材质，通过调整粗糙度参数体现刃口的锋利质感，场景采用深色渐变背景搭配地面反射效果，清晰呈现工装的分层结构与装配关系。结构设计上采用三角加强筋布局强化上模座的结构强度，对冲孔作业时的受力点做加厚处理，避免长期冲压作业出现结构变形，下模基座开设定位滑槽，可适配不同宽度的长条工件快速装夹定位，上下模之间设置等高限位柱，控制冲孔深度一致，保证批量加工的冲孔精度统一。设计思路围绕小型长条工件的冲孔作业场景展开，摒弃传统大型冲压模具的复杂结构，采用轻量化分体式设计，既降低工装的制造成本，又能快速更换刃口模块适配不同孔型的冲孔需求，整体结构紧凑，安装便捷，可直接装夹在普通压力机设备上完成冲孔作业，无需额外定制专用安装接口，兼顾实用性与通用性。
