日处理百吨级黄金CIL选矿生产线成套装置

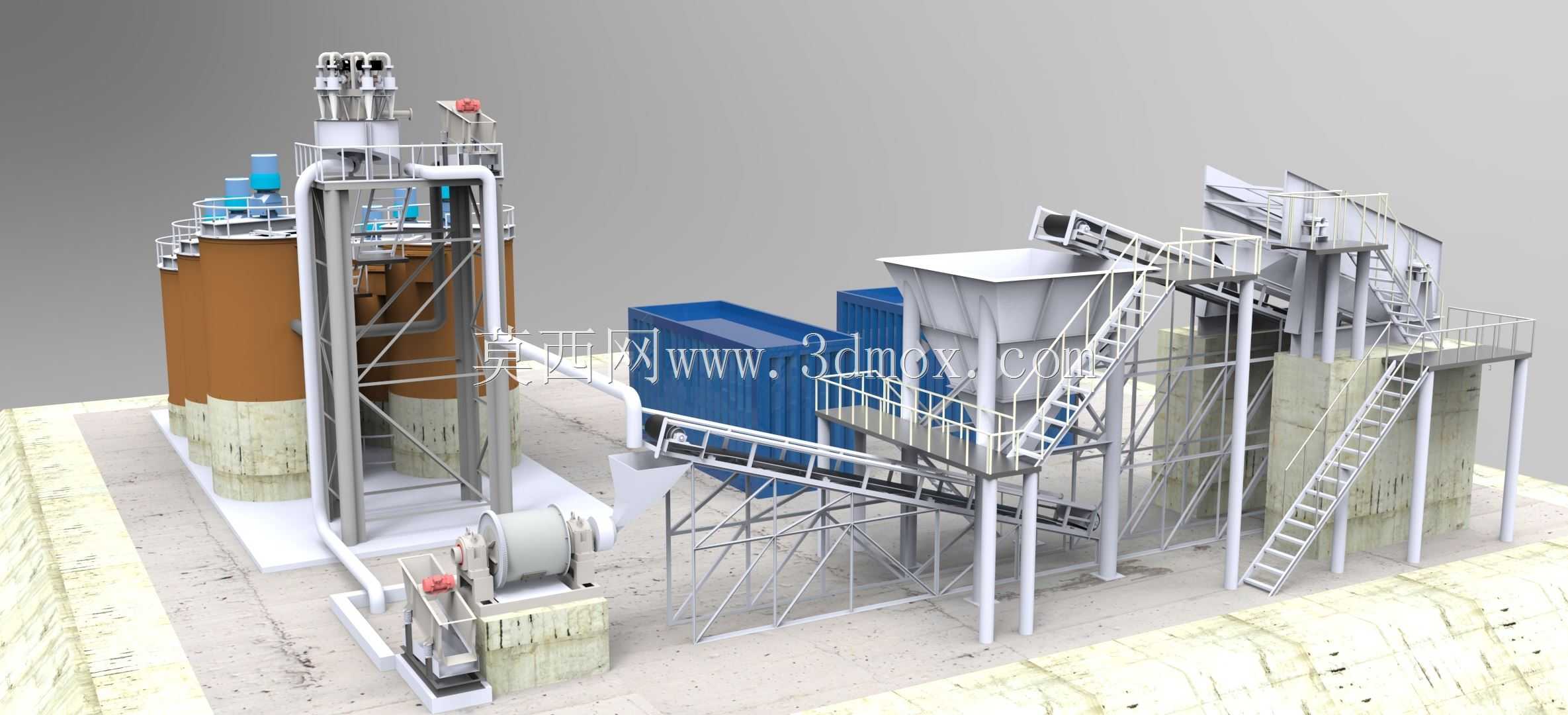

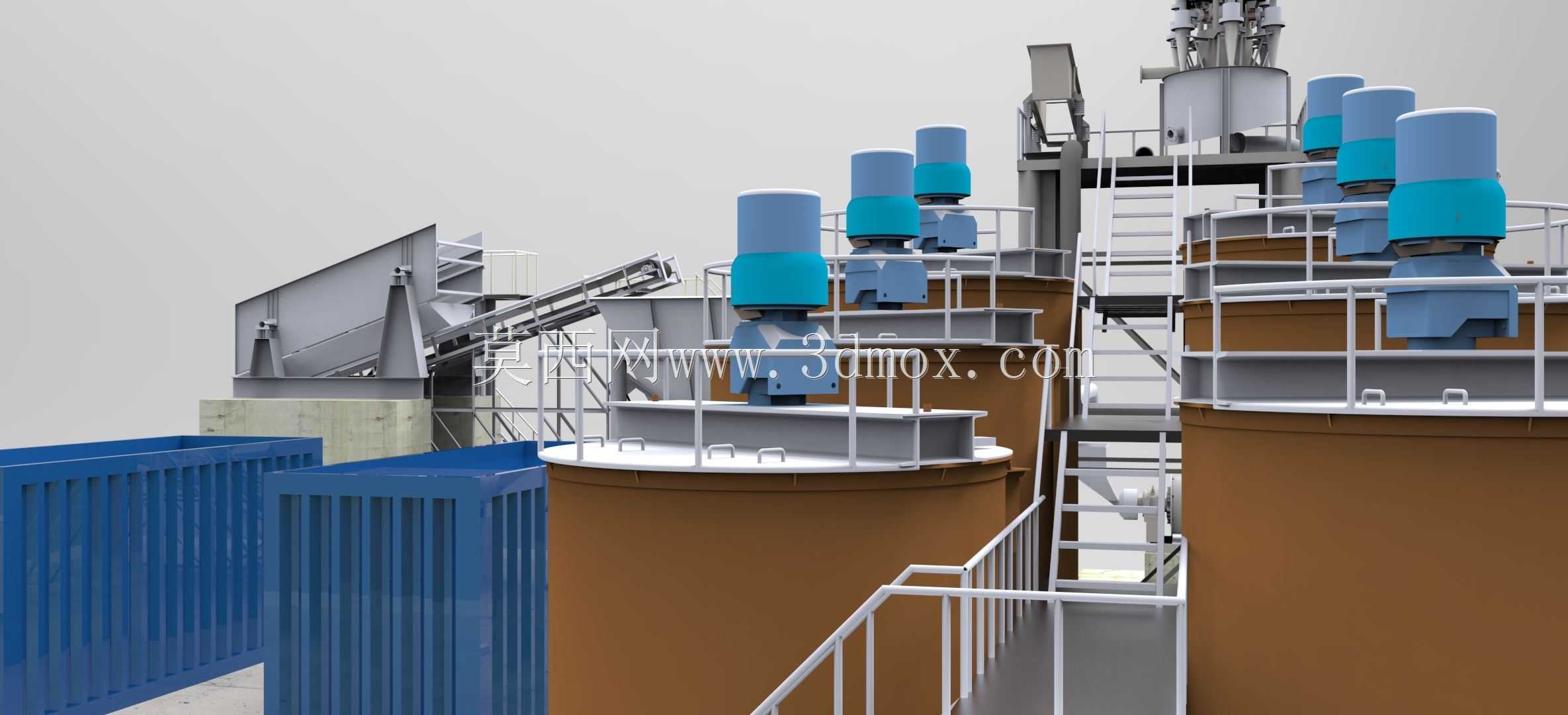

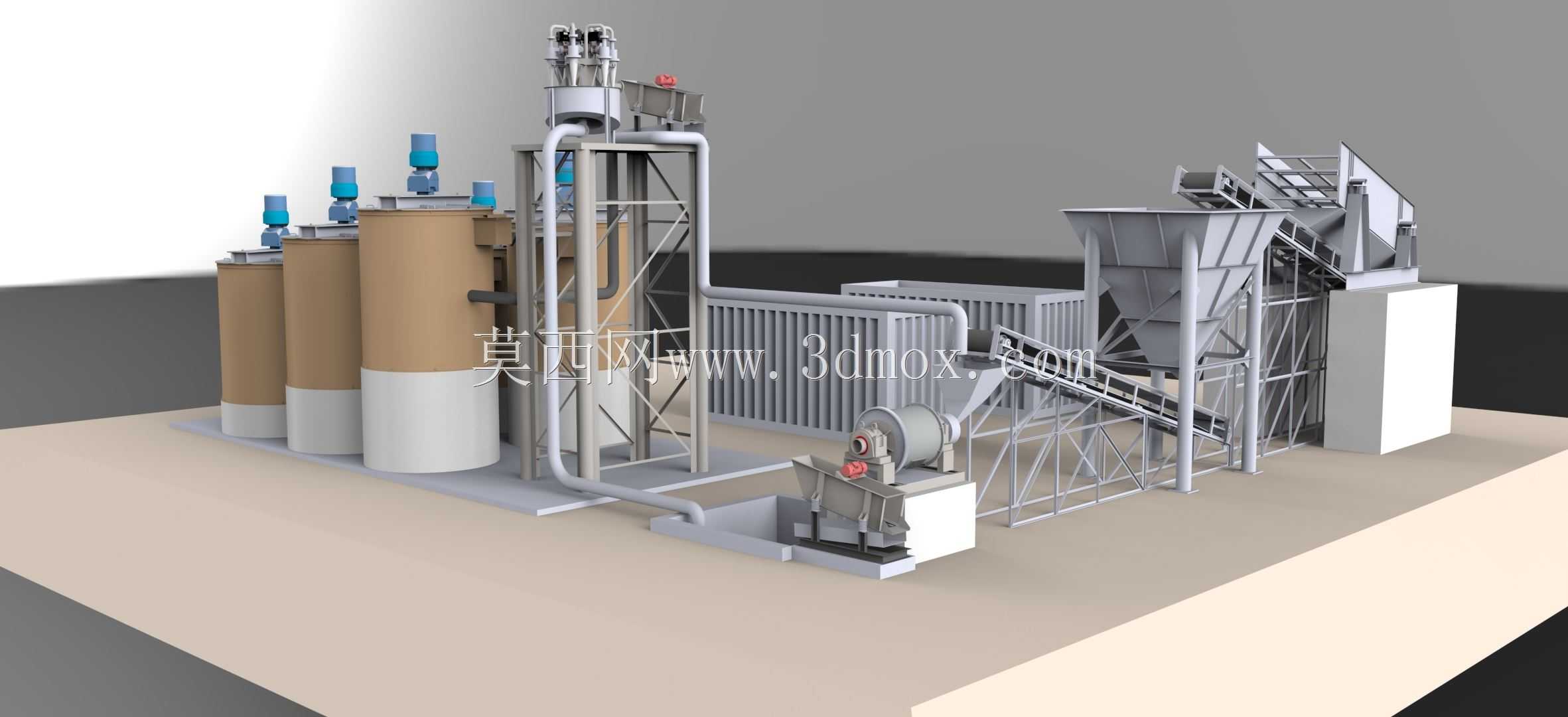

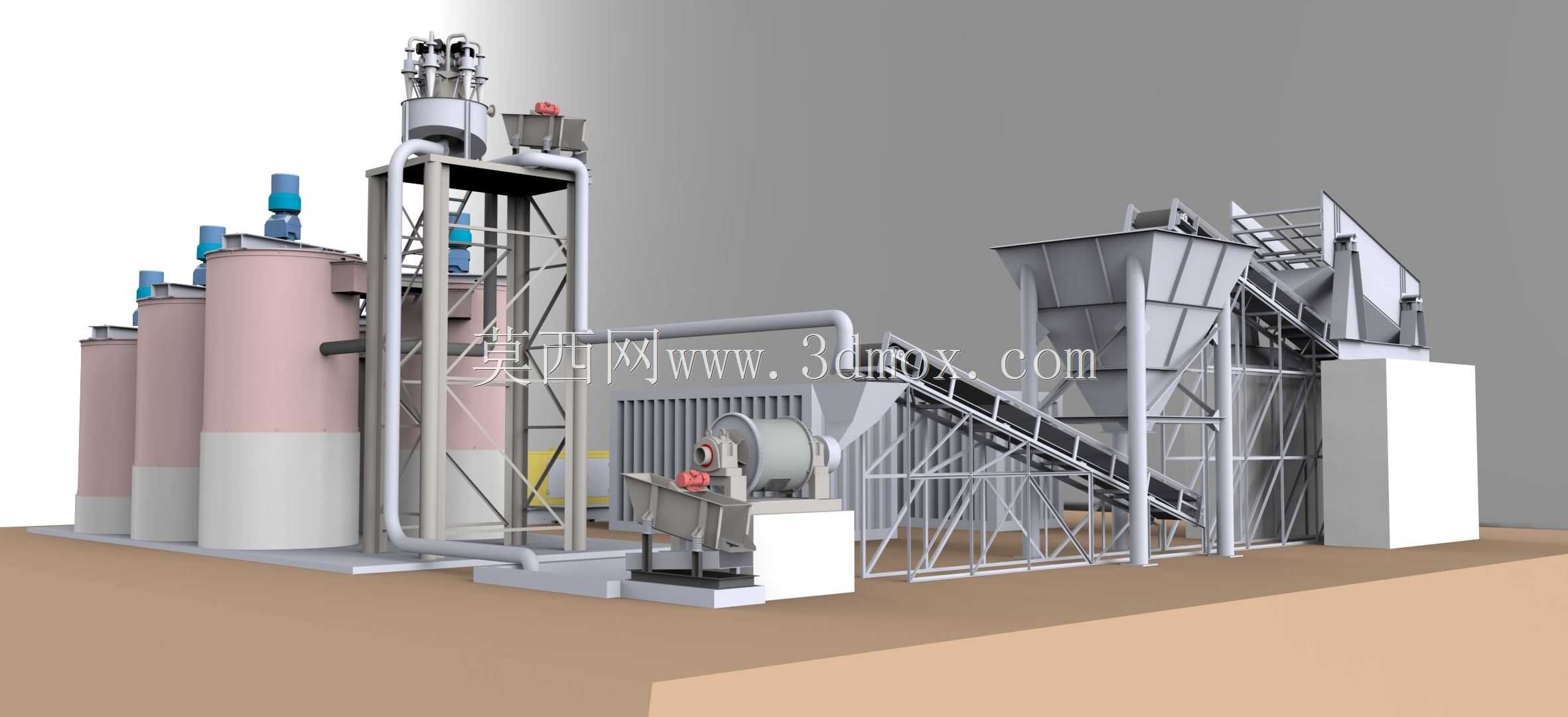

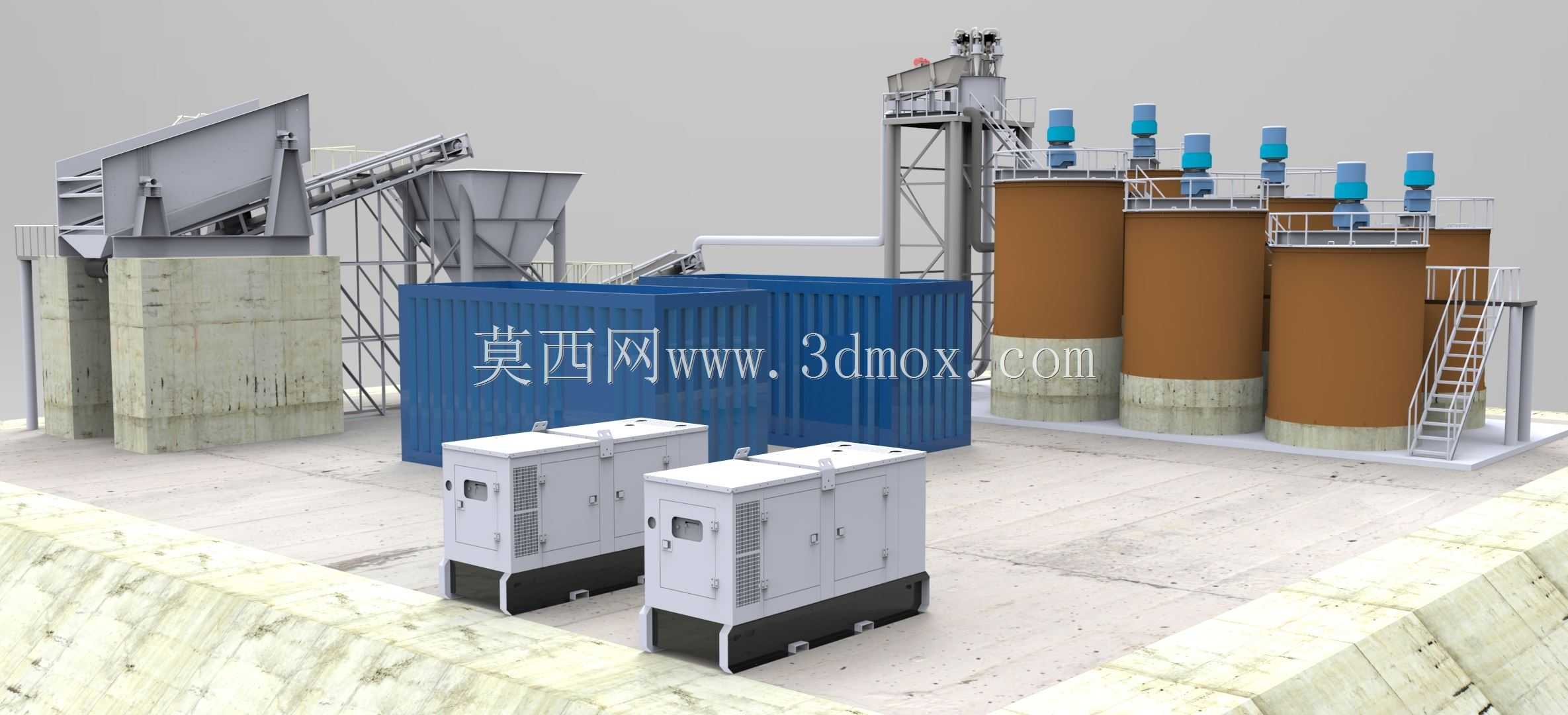

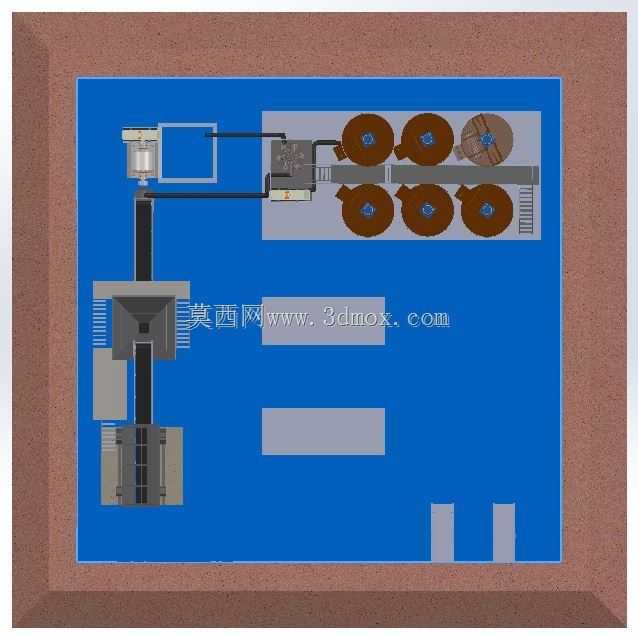

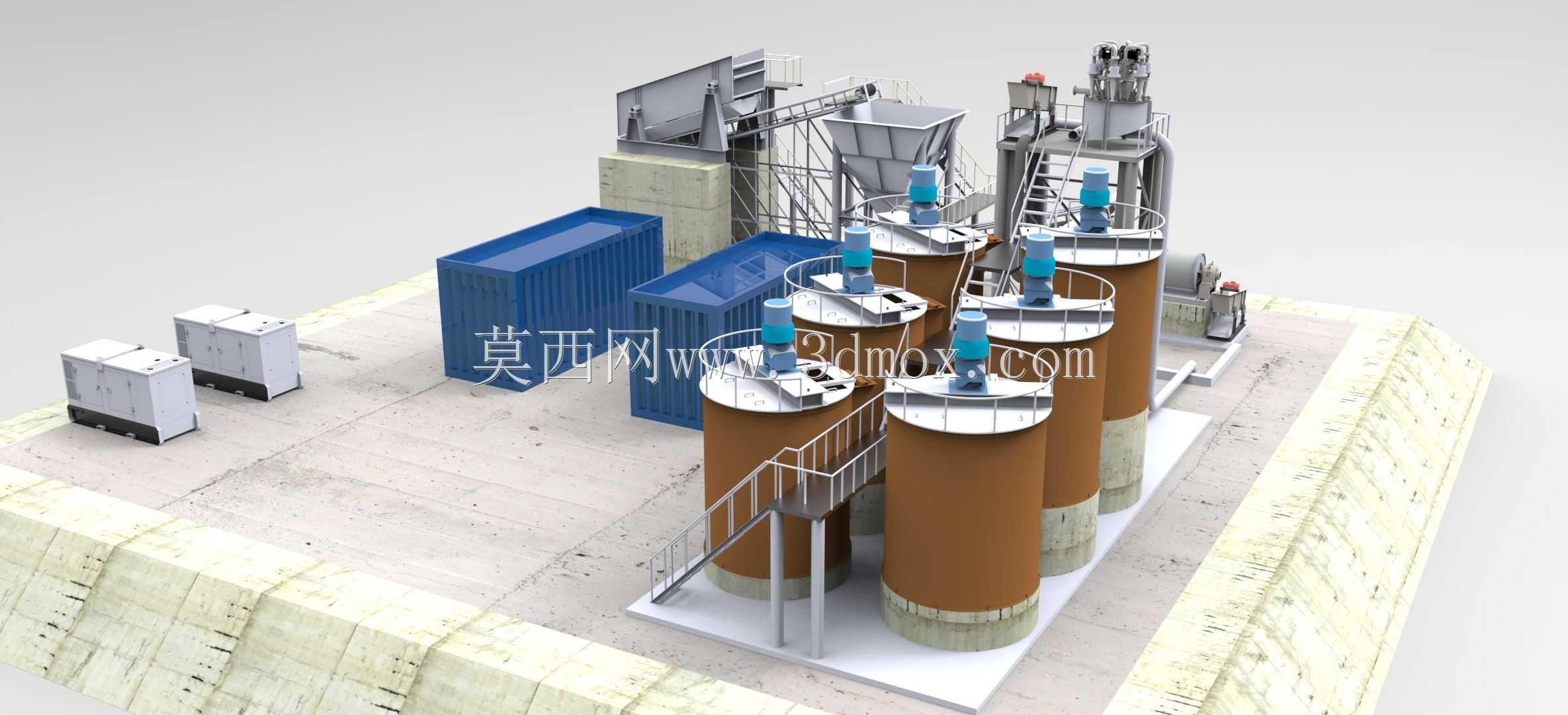

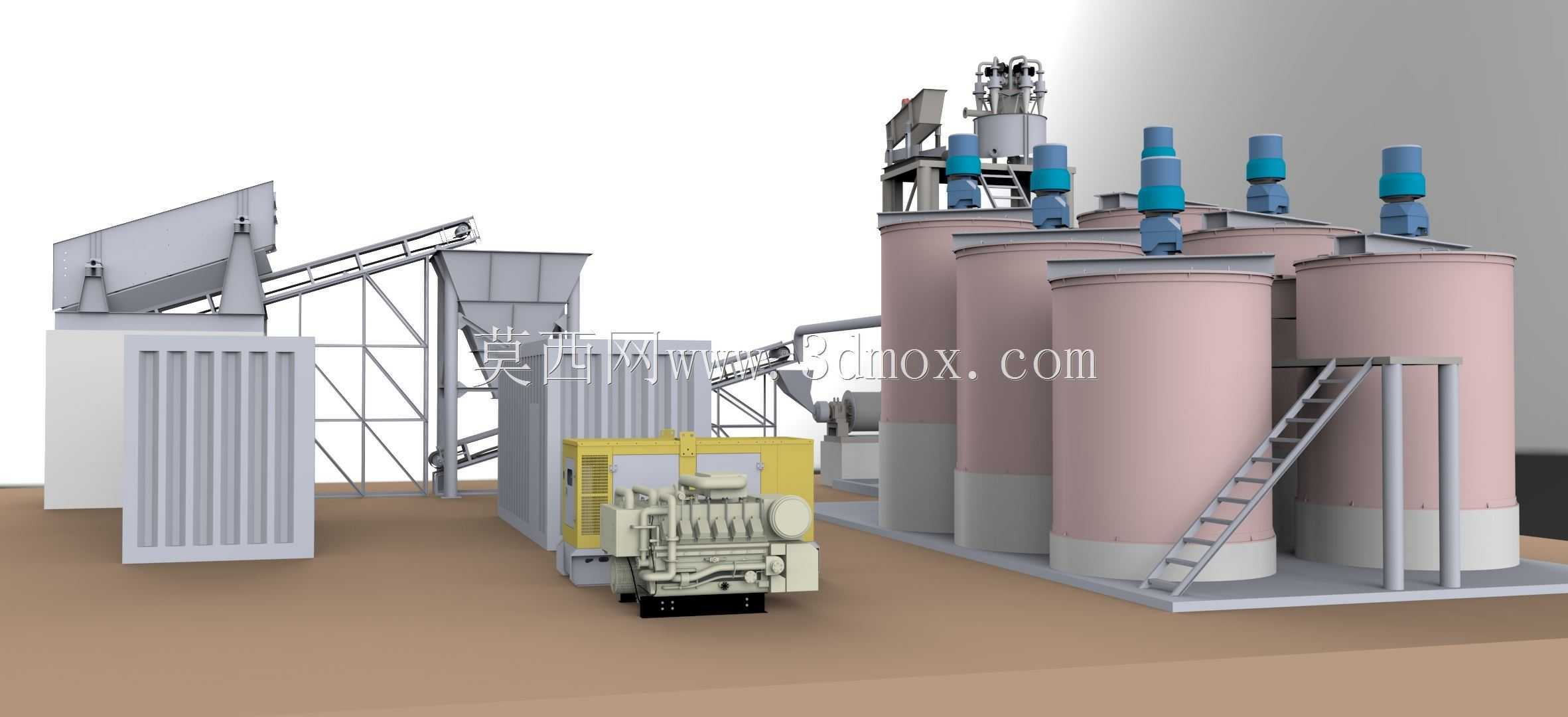

这套三维设计的黄金CIL选矿成套装置，面向中小型黄金矿山的日处理百吨级矿石选别需求，适配炭浆法提金的全流程生产场景，可直接对接矿山破碎磨矿工段的出料端，完成矿浆浸出、炭吸附、载金炭输送等核心提金工序，广泛应用于岩金矿山的地表选厂建设、老旧选厂提标改造等项目，能够有效适配低品位氧化金矿、硫化金矿等多种矿性的选别作业，减少选厂工艺布局的错漏风险。整套装置按照炭浆法工艺的物料流向依次排布，前端配置带格栅的受料料仓，承接磨矿后分级合格的矿浆，料仓下部设置可调速的给料结构，可根据矿浆浓度、处理量动态调整给料速率，避免后续浸出槽出现给料波动导致的浸出效率下降；核心浸出单元采用多台立式浸出槽串联排布，槽体下部设置锥底沉淀区，配套充气搅拌结构，能够让矿浆与活性炭在槽内保持均匀悬浮状态，保证金离子与炭粒的充分接触吸附，槽顶配置操作检修平台与护栏，方便日常生产过程中的设备巡检、炭样提取与易损件更换；物料输送单元采用多段倾斜式皮带廊架衔接各工序节点，廊架配套防滑踏步与侧边防护栏，既可以完成浸出槽间的矿浆导流、载金炭的转运，也能作为检修人员的通行通道，廊架的倾斜角度、支撑腿高度均按照现场地形的通用安装边界设计，可适配不同高差的场地平整需求，减少现场土建施工的调整工作量。整套装置的设计过程中充分考虑了选厂的安装与运维需求，所有设备的支撑钢结构均采用模块化拆分设计，各模块的连接节点预留标准安装孔位，可在工厂完成预制后运输至现场快速拼装，大幅缩短选厂的建设周期；设备的操作平台、爬梯均按照工业安全防护标准设置防护高度，爬梯踏步采用防滑结构，避免湿滑作业环境下的安全隐患；浸出槽的管路接口预留统一标准的法兰连接位，可直接对接后续的解吸电解、尾矿处理工段，无需额外进行管路改制。在外形尺寸与安装边界上，整套装置按照日处理百吨矿量的处理规模设计，整体占地尺寸适配中小型选厂的场地规划，各设备之间预留足够的检修通行空间，浸出槽的高度满足矿浆自流的坡度要求，无需额外配置过多的输送泵组即可实现矿浆的槽间流转，有效降低生产过程中的能耗与设备维护成本；料仓的容积设计能够缓存半小时以上的处理矿量，可缓冲前端磨矿工段的短时给料波动，保证整套生产线的连续稳定运行；钢结构支架的载荷设计充分考虑了设备满料运行时的动载荷、静载荷叠加，同时预留了当地常见风雪载荷的冗余量，保障不同气候区域的设备运行稳定性。
