三缸卧式承压储运容器结构设计

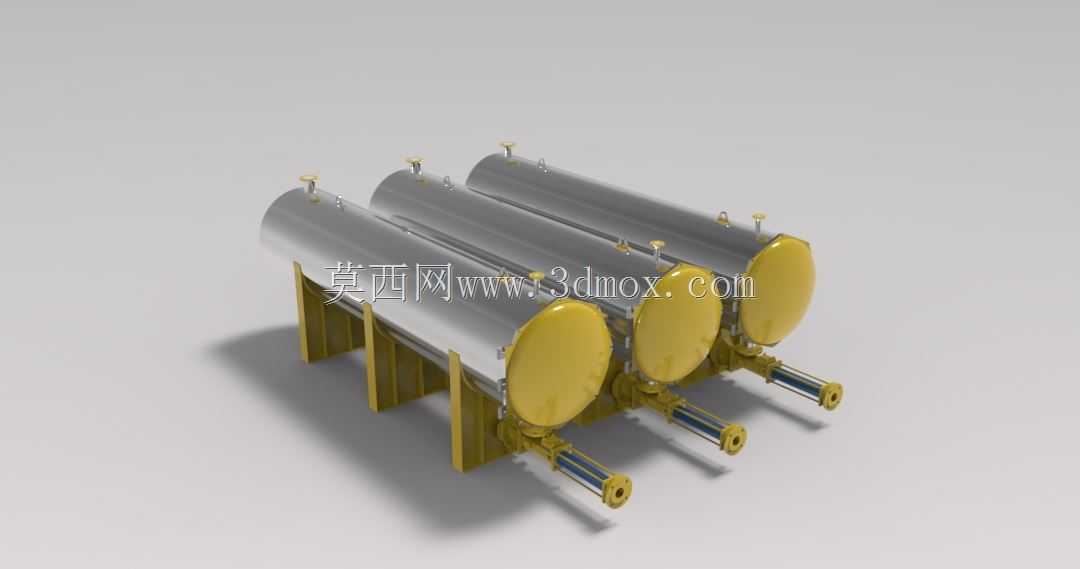

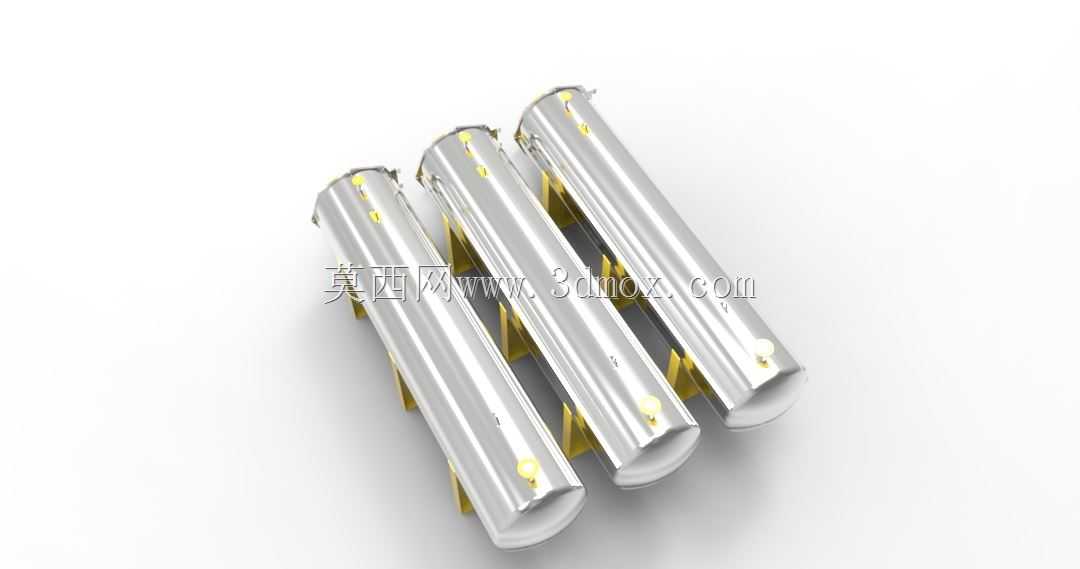

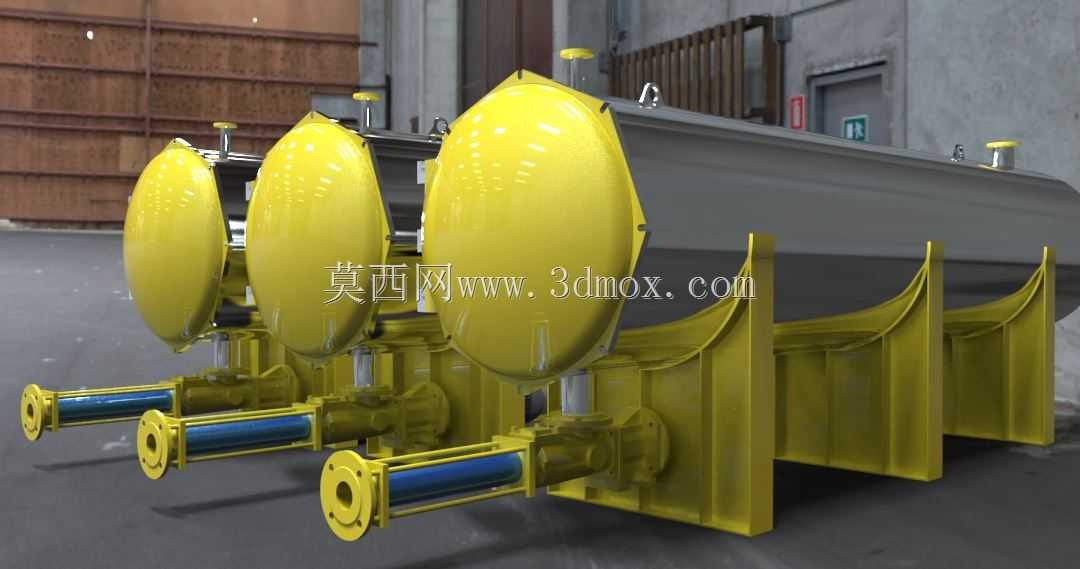

　　这套卧式承压储运容器的三维结构，主要面向化工、粮油、市政水处理领域的流体介质中转、暂存工况设计，区别于立式储罐的高位布置需求，卧式结构更适配厂房层高受限、需要低位接驳多组进出料管线的车间布局，尤其适合需要连续化作业、介质靠重力自流进入下游工序的生产线排布。从结构组成来看，三组独立的承压罐体沿水平方向平行排布，每个罐体端部采用标准椭圆形封头结构，相比平盖封头能更好分散内部介质压力带来的应力集中，降低筒体壁厚的设计冗余，封头顶部预留的小口径接口可用于安装排气阀、压力表或者安全泄压装置，满足承压容器运行过程中的压力监测、超压泄放以及停机排空的操作需求。罐体下部的鞍式支撑采用一体化焊接结构，支撑筋板沿筒体轴向均匀分布，

　　筋板与筒体接触的位置做了圆弧过渡贴合，避免硬接触造成的筒体局部应力超限，支撑底座预留了地脚螺栓安装孔，安装时需要核对基础预埋板的水平度，保证三组罐体的轴线平行度偏差控制在允许范围内，避免连接管线出现强制对接的装配应力。每个罐体端部配置的法兰式连接接口，采用标准凸面法兰结构，可直接对接同压力等级的工艺管道，接口内部的流道做了平滑过渡处理，减少介质进出罐体时的流阻，对于含有少量固体颗粒的介质工况，也能降低颗粒在接口位置的沉积堵塞概率。设计过程中优先考虑了设备的检修便利性，三组罐体独立排布的结构，可实现单罐隔离检修而不影响另外两组的正常运行，相比单罐大容积的设计，生产调度的灵活性更高，同时单罐的容积更小，吊装转运时不需要大吨位的起重设备，

　　适合中小型厂房的设备安装条件。安装边界方面，设备整体沿长度方向的尺寸需要匹配车间预留的管线接驳空间，罐体底部距离地面的净空高度要满足底部排污管线的安装、保温层敷设以及日常巡检的操作空间，鞍座的横向间距需要根据罐体的长度、充液后的总重量核算地基的承载能力，避免运行过程中出现基础沉降不均导致的罐体变形。从功能适配性来看，这套结构可根据存储介质的特性调整筒体材质、壁厚以及密封件选型，针对腐蚀性介质可更换衬里材质或者采用不锈钢板材加工，针对低温介质可在筒体外部预留保温层的安装间隙，支撑结构与筒体之间也可增设隔热垫层，减少冷量或者热量的传递损耗。罐体顶部的接口位置统一沿筒体轴线对称布置，方便现场配管时做管架的统一排布，

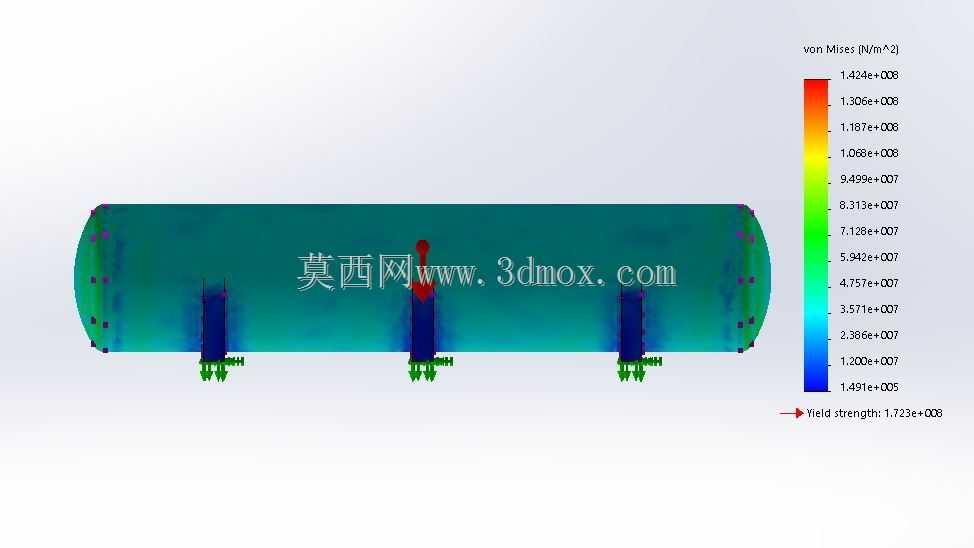

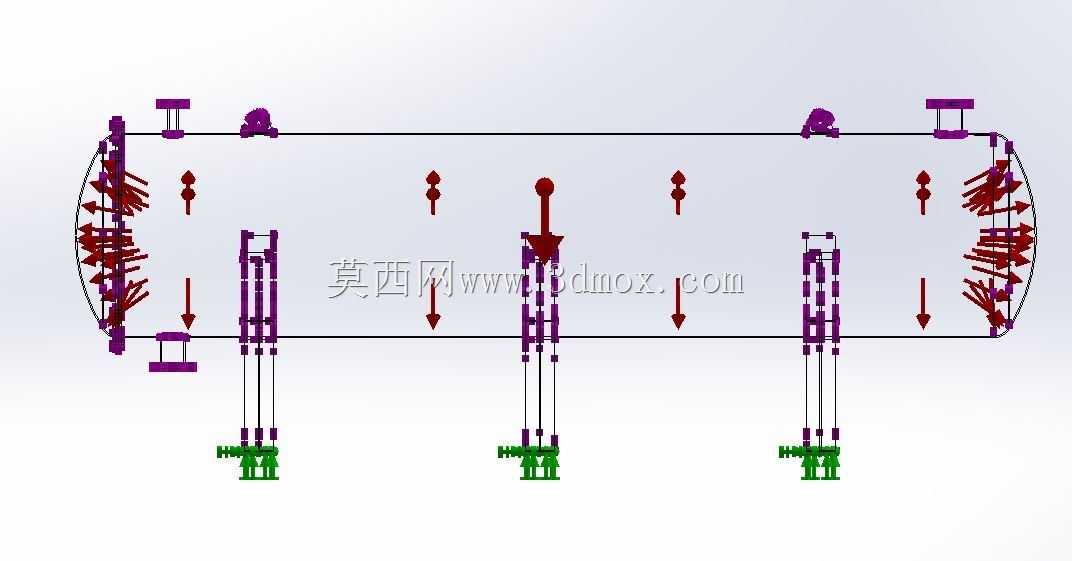

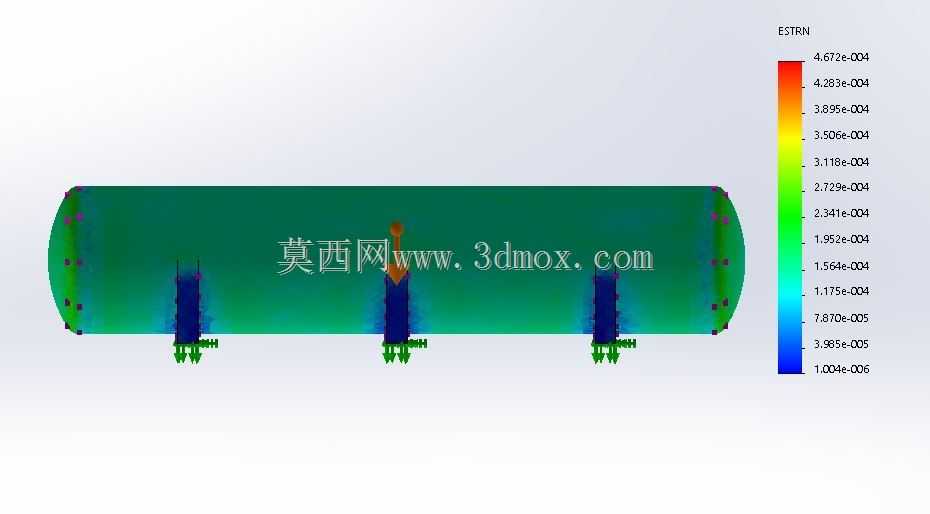

　　避免管线杂乱影响日常操作巡检，端部的驱动连接结构可适配搅拌组件，针对容易沉降分层的介质，可加装内置搅拌装置实现介质的均质混合，不需要额外改造罐体结构。在结构强度校核层面，建模过程中已经对鞍座支撑位置、封头过渡区、法兰连接位置做了应力分布的模拟优化，保证在额定工作压力、满液载荷以及轻微地震载荷的叠加作用下，各部位的应力值都在材料许用应力范围内，避免长期运行出现疲劳开裂的问题。
