海上浮式OC4风力涡轮机结构设计

　　在深远海风电开发场景中，固定式风电基础的适用水深通常不超过50米，当作业海域水深进一步提升时，浮式支撑结构成为风电开发的核心载体，OC4型浮式风力涡轮机正是针对这类中深水海域开发的典型风电装备。这类设备的核心用途是在离岸距离较远、海床条件不适合打桩固定的海域，将风能转化为可并网输送的电能，相比近岸风电装备，它不需要依托海床做刚性固定，可适应更复杂的海洋水文条件，同时远海区域风资源更稳定，风速波动更小，能大幅提升发电时长与电能输出稳定性。

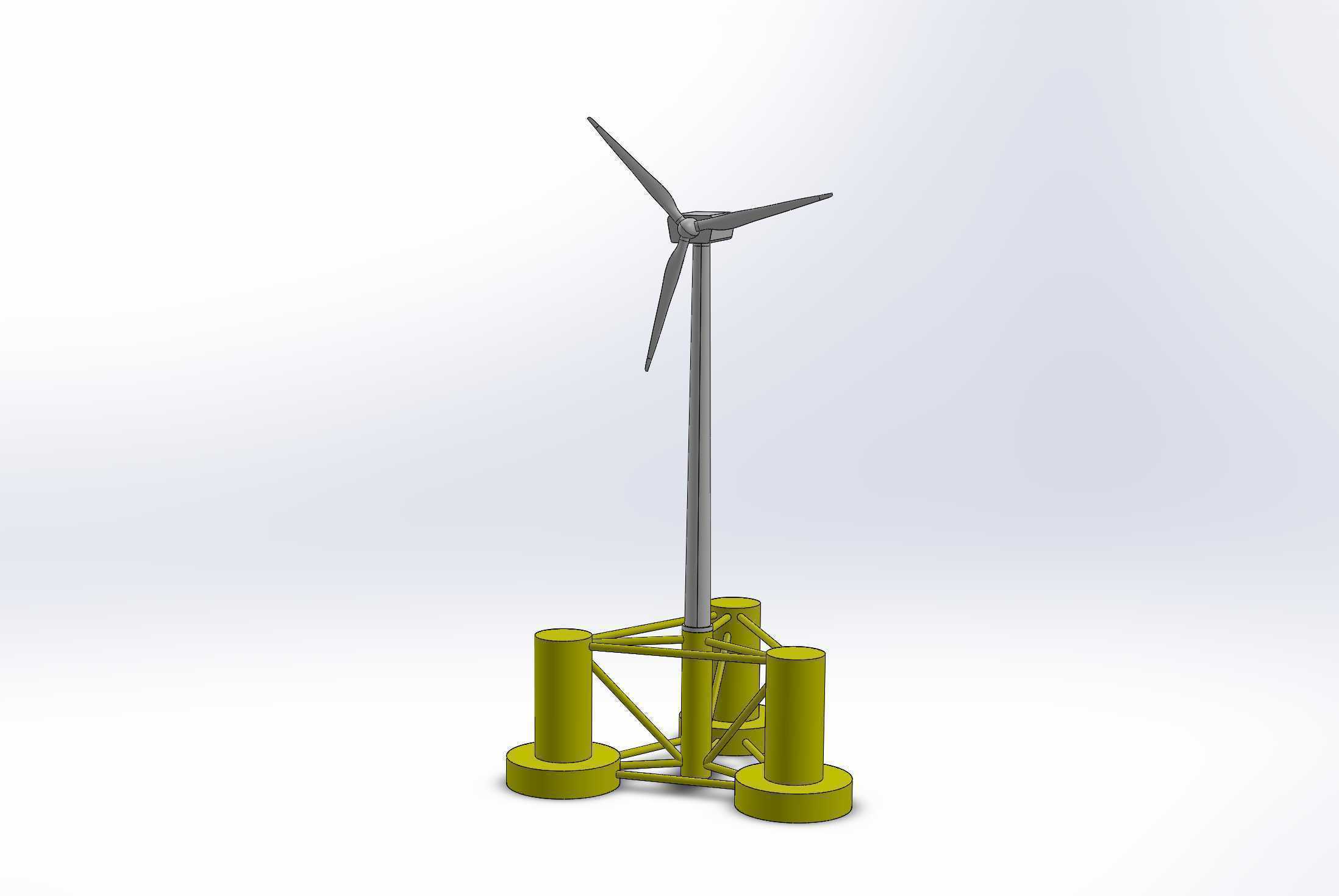

　　从结构功能特性来看，这套浮式风电系统分为上部风轮主机、中部塔筒、下部浮式基础三个核心功能段。上部风轮采用三叶片水平轴布局，叶片翼型经过气动优化，在额定风速区间内可保持较高的风能捕获效率，轮毂集成变桨驱动机构，可根据实时风速调整叶片桨距角，在高风速工况下限制风轮转速，避免过载损坏传动链与发电模块，低风速工况下调整桨距提升启动力矩，降低切入风速阈值。中部塔筒为锥形变截面钢结构，从底部与基础连接位置向上直径逐步收窄，既可以降低上部结构的整体重量，也能优化塔筒段的风阻特性，减少横风作用下的结构涡激振动，塔筒内部预留电缆敷设与检修通道，可满足后期运维人员的通行与设备检修需求。

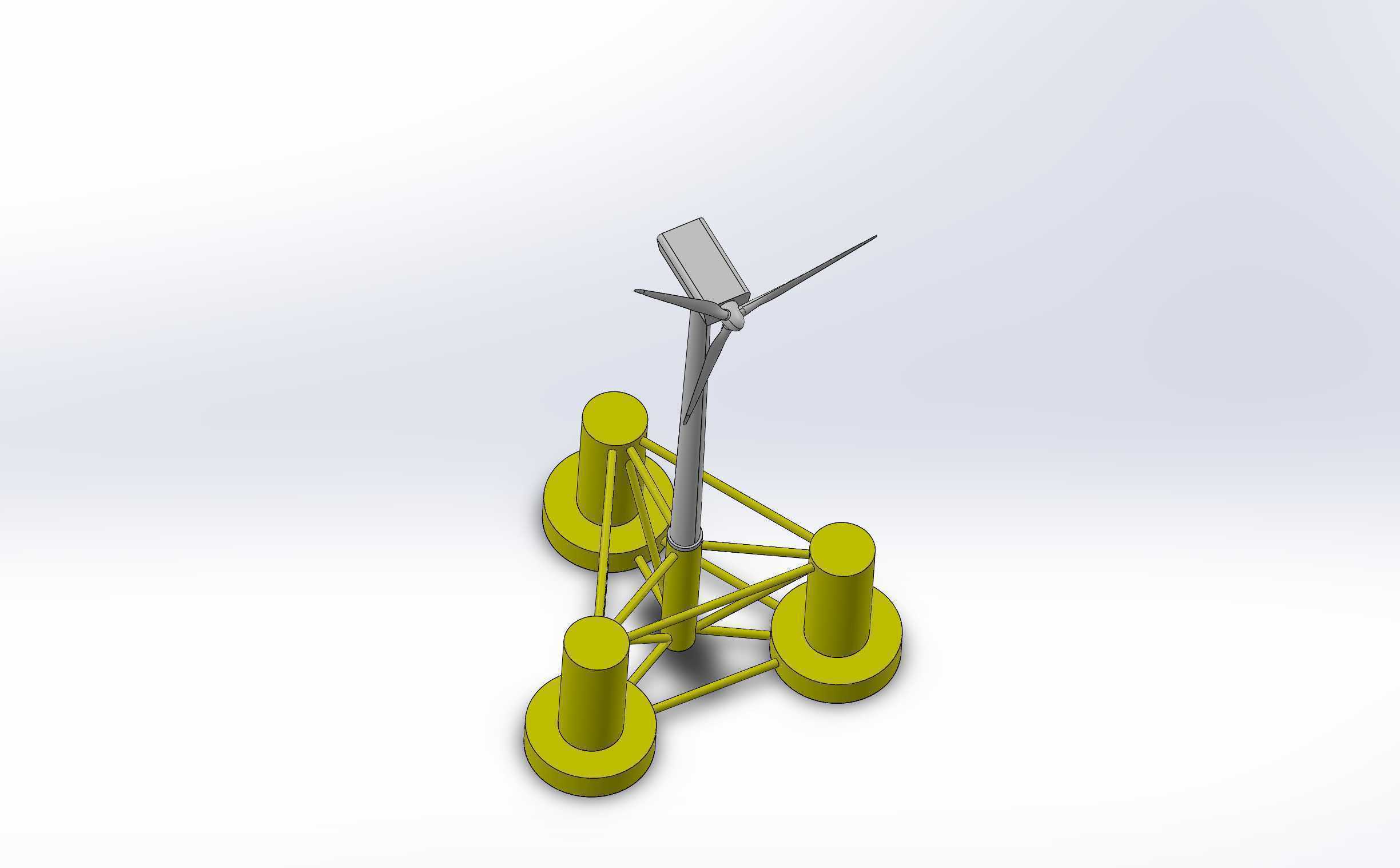

　　下部浮式基础是这套装备区别于近岸固定式风机的核心部分，采用半潜式多立柱桁架结构，三根圆柱形浮筒呈正三角形分布，浮筒之间通过钢制桁架杆件做刚性连接，浮筒下部设置压载舱，通过调整压载水重量可控制整套结构的吃水深度与重心高度，保证在波浪、海流联合作用下的结构稳性，浮筒底部设置系泊点，可通过锚链与海床的吸力锚或拖曳锚连接，限制整套浮式系统的漂移范围，同时允许结构在波浪作用下做小幅度的摇摆运动，抵消部分波浪冲击载荷。

　　在设计思路上，这套结构优先平衡了建造成本、结构稳性与运维便利性三者的关系。正三角形分布的浮筒布局相比单柱式浮基础，水线面面积更大，初稳性高度更合理，不需要额外设置大面积的阻尼板就能满足横摇、纵摇的角度限制要求，避免上部风轮在摇摆过程中出现气动载荷突变的问题；桁架式的连接结构相比整体式浮箱，大幅降低了钢结构的用量，同时减少了海流作用在基础上的拖曳力，降低系泊系统的载荷等级。设计过程中需要重点校核不同工况下的结构耦合响应，包括额定风速下的稳态风载荷、极端阵风下的瞬态冲击、不同波高周期下的波浪载荷、海流作用下的持续推力，还要考虑风轮转频、塔筒固有频率、浮体摇摆频率、系泊系统固有频率之间的错开设计，避免出现多频率耦合的共振问题，防止结构长期受交变载荷作用出现疲劳损伤。

　　从安装边界与尺寸适配角度来看，这类浮式风机的整体组装通常在岸边的干船坞内完成，不需要动用大型海上风电安装船做高空吊装作业，组装完成后可通过拖轮整体拖航到目标风场位置，再完成系泊锚链的连接与电缆的接驳，大幅降低海上施工的窗口期要求与作业成本。浮筒的直径设计需要兼顾拖航时的吃水深度与作业状态下的稳性，通常干拖状态下吃水不超过码头的航道水深限制，作业状态下浮筒的干舷高度需要满足极端高潮位、最大波浪爬高情况下的上浪防护要求，避免海水长期飞溅到塔筒下部造成防腐涂层加速损坏。塔筒与浮式基础的连接位置采用高强度法兰螺栓连接，法兰的平面度、螺栓的预紧力都有严格的控制要求，避免连接位置出现应力集中，在长期交变载荷下出现螺栓断裂或法兰变形问题。风轮的旋转直径需要与浮体的摇摆幅度做匹配设计，当浮体处于最大允许横摇角度时，叶尖的最低位置要高于最高天文潮位加上最大波高的安全高度，防止叶片旋转过程中触碰浪面造成结构损坏。

　　在实际工程应用中，这类浮式风电结构还需要配套设计防腐系统，包括钢结构表面的环氧涂层、牺牲阳极阴极保护装置，应对海洋高盐雾、高腐蚀环境下的结构耐久性要求，基础的桁架杆件连接处需要做圆滑过渡处理，减少应力集中点，同时降低海生物附着的概率，避免海生物长期附着增加结构重量、改变水动力特性。系泊系统的设计需要根据场址百年一遇的极端海况参数做破断拉力校核，同时预留足够的疲劳寿命余量，保证在20年以上的设计服役周期内不需要更换系泊部件。上部的风机主机与常规固定式风机的通用化程度较高，大部分零部件可以和现有成熟的陆上风电机组、近岸固定风电机组通用，降低后期运维的备件储备成本，运维人员可通过运维交通艇停靠在浮筒旁的登乘平台，再通过塔筒内部的爬梯到达上部机舱位置，完成日常的设备巡检与故障维修作业。
