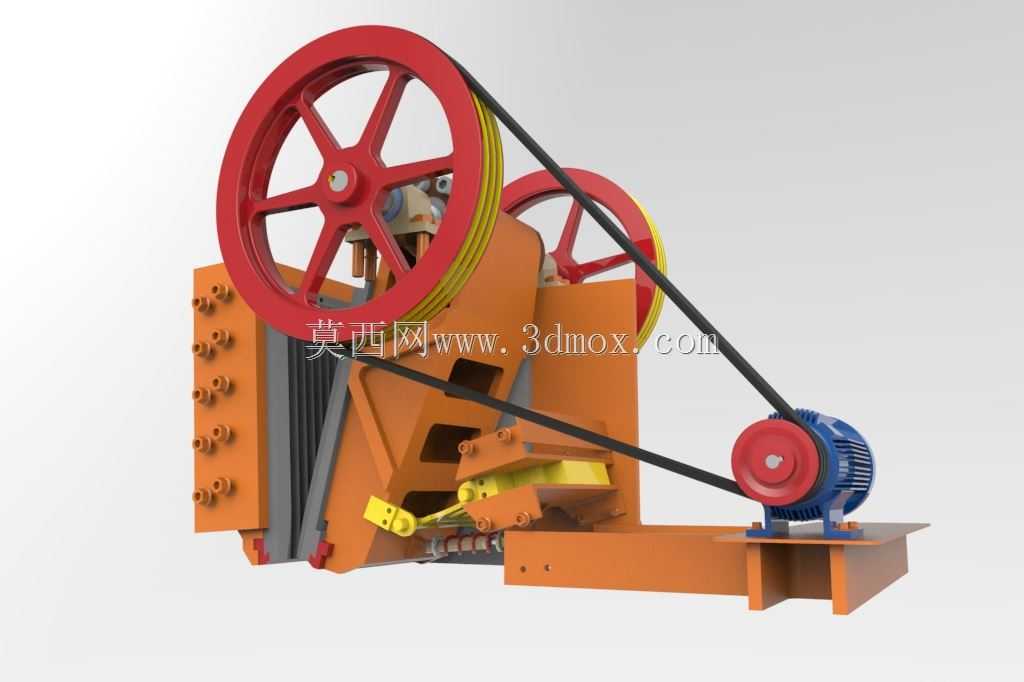

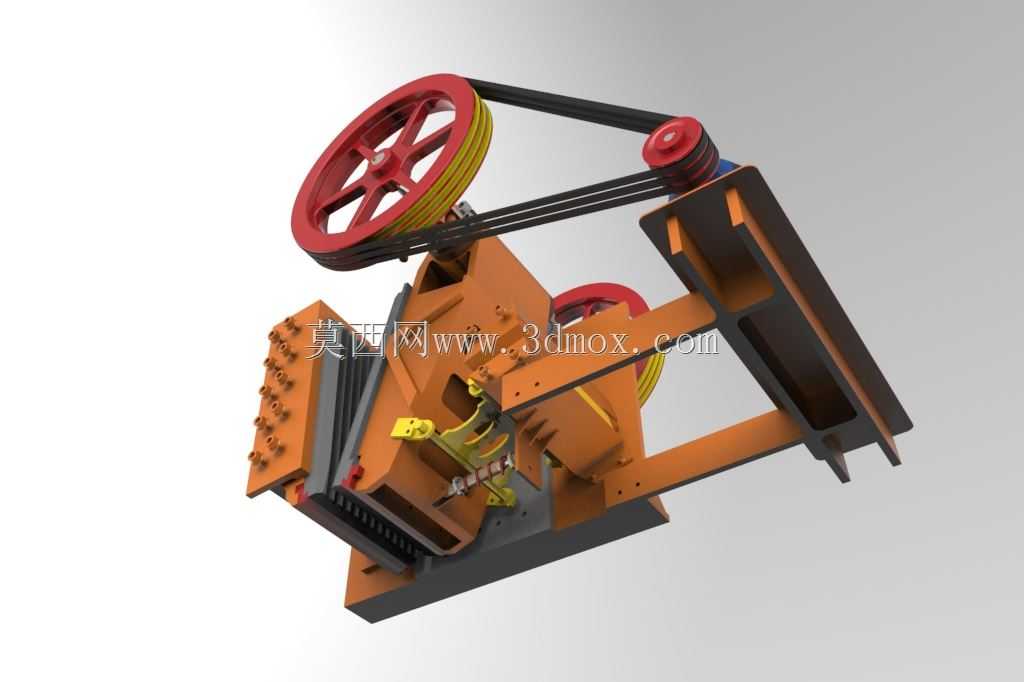

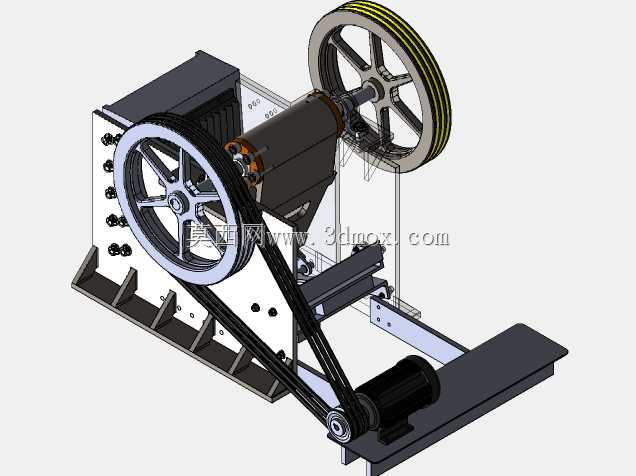

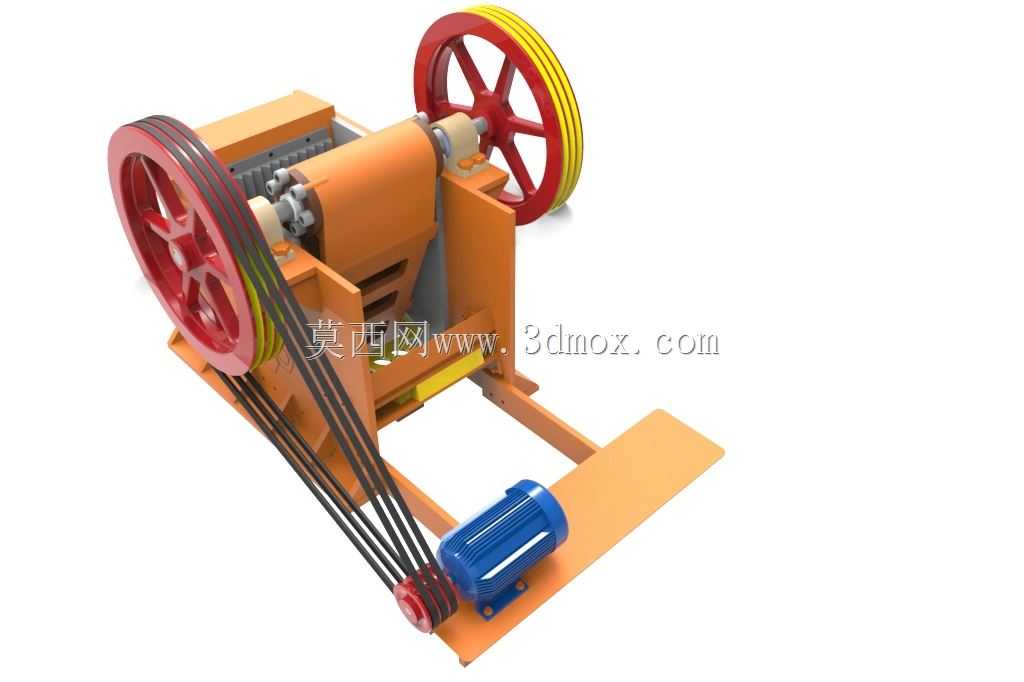

G600复摆颚式破碎设备三维结构

该三维结构还原的是中小型复摆颚式破碎设备，主要面向砂石骨料生产、矿山粗碎作业、建筑废弃物资源化处理、小型选矿厂物料预处理等场景，可对抗压强度不超过320MPa的各类矿石、花岗岩、石灰岩、混凝土块、红砖等硬质物料完成首段粗碎作业，是整条破碎筛分生产线的头道核心设备，承担将大块进料物料破碎至符合后续中细碎设备进料粒度要求的核心功能。

从功能特性来看，该设备采用经典的曲动挤压型破碎原理，动颚在偏心轴带动下做复杂的平面摆动，既对物料施加挤压力实现破碎，又能通过摆动行程推动破碎后的物料沿颚板间隙向下排出，相比简摆颚破在同规格下具备更高的处理效率，出料粒度调整可通过调整肘板后方的垫片组实现，无需复杂的拆卸操作即可适配不同的出料粒度需求。设备配套的三角带传动结构可有效缓冲启动冲击，同时在遇到不可破碎异物进入破碎腔时，肘板作为保险件会先行断裂，避免核心的机架、偏心轴、动颚等部件受过载损坏，大幅降低设备的故障维修成本。

从设计思路来看，整体结构采用模块化布局，将破碎腔总成、传动轮组、驱动电机、机架底座整合为一体化结构，机架采用加厚钢板焊接后做时效处理，避免长期受交变载荷出现机架变形问题；两侧飞轮与槽轮采用大直径设计，既可以储存动颚空行程的动能，让破碎作业的动力输出更平稳，又能通过轮体的配重平衡抵消偏心轴转动带来的设备振动，降低设备运行时的基础载荷。动颚与定颚的颚板采用对称设计，磨损后可上下调头使用，延长易损件的更换周期，降低日常运维成本。

从安装边界来看，该设备底座预留了标准的地脚螺栓安装孔位，整体安装时需预留足够的侧面检修空间，用于日常调整出料间隙、更换颚板与传动皮带；进料口上方需配套进料导料槽，避免物料直接冲击动颚顶部造成部件损坏，电机侧需预留接线与散热空间，设备整体的进料粒度适配600mm规格的进料上限，安装时需根据现场生产线的进料高度匹配导料结构，无需额外做复杂的混凝土基础改造，可快速适配移动破碎站、固定生产线等不同的部署场景。
