带输送结构的粉末涂布加热炉体

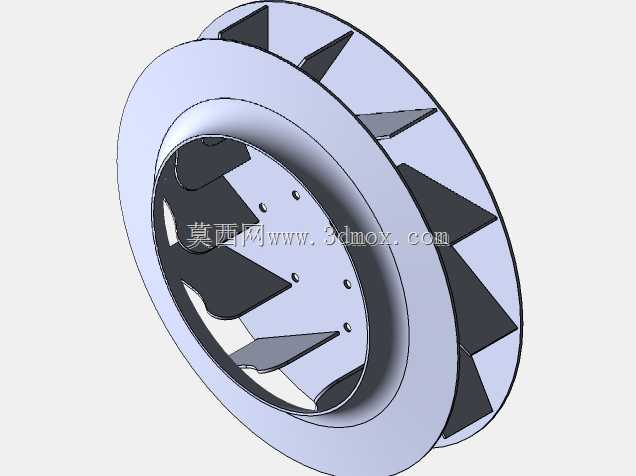

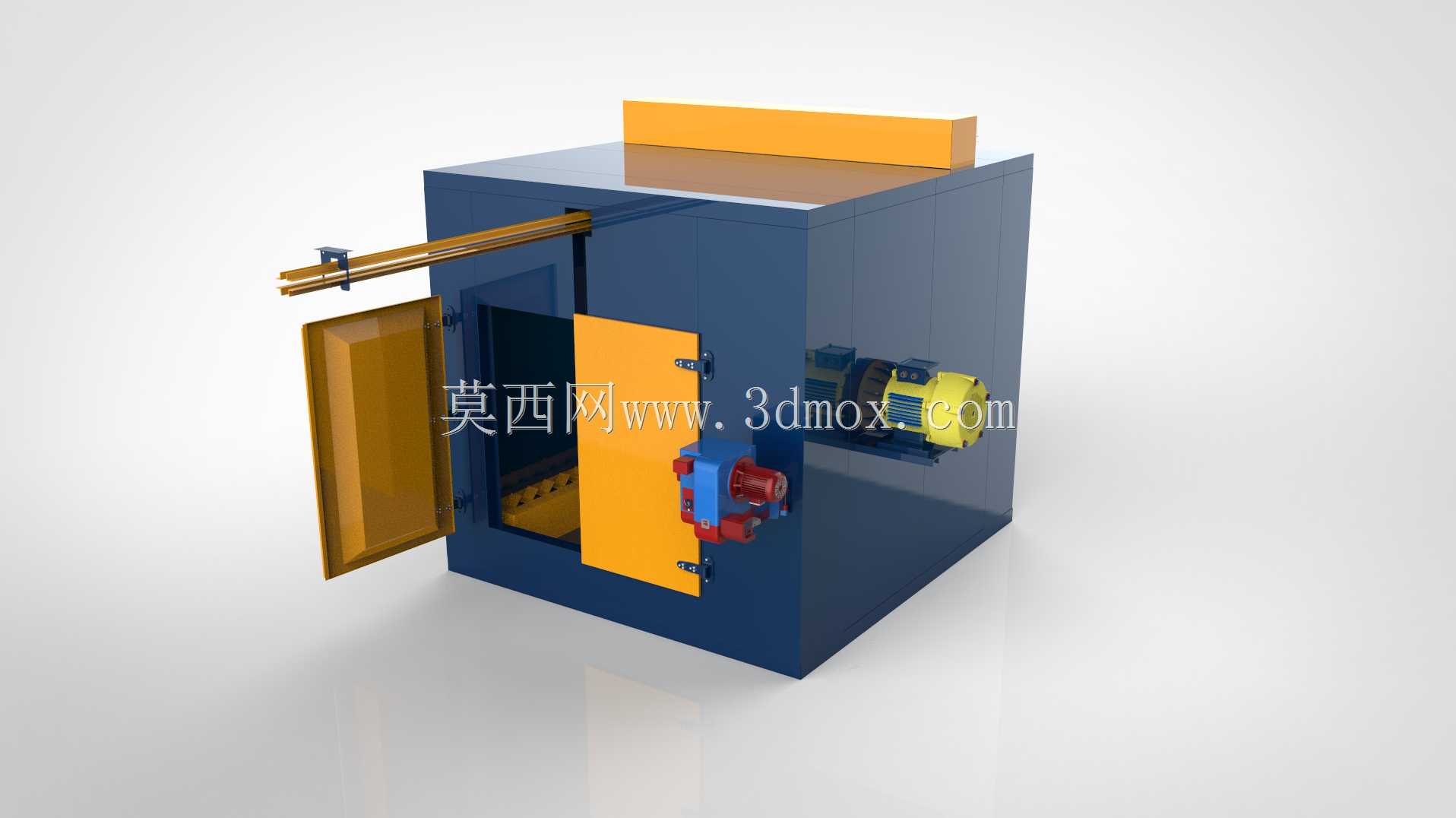

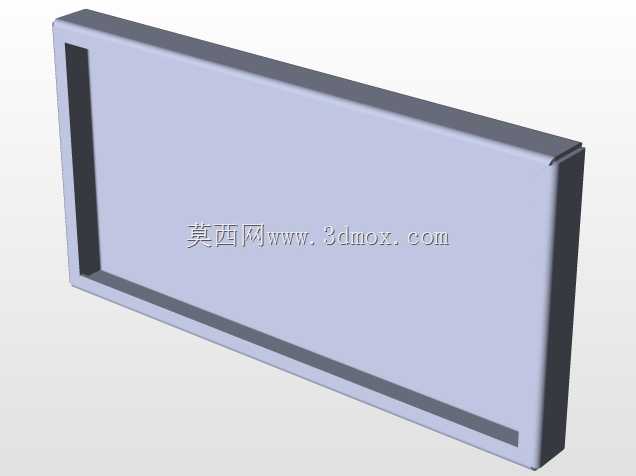

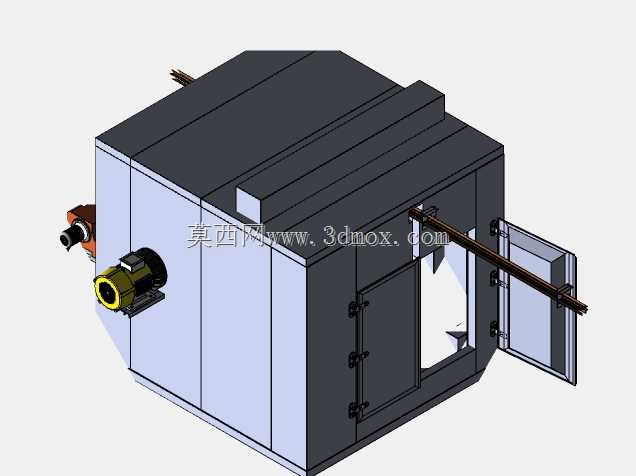

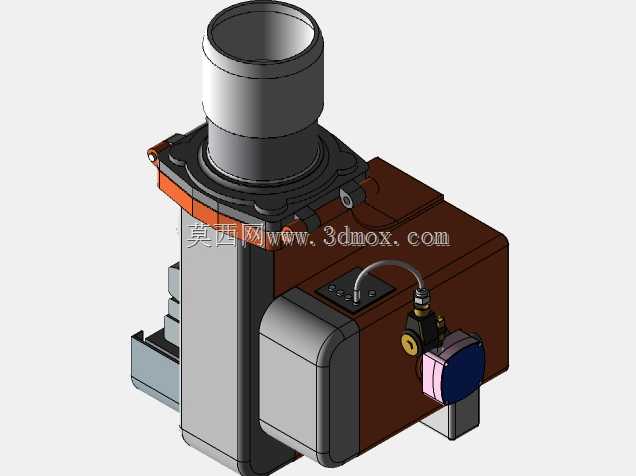

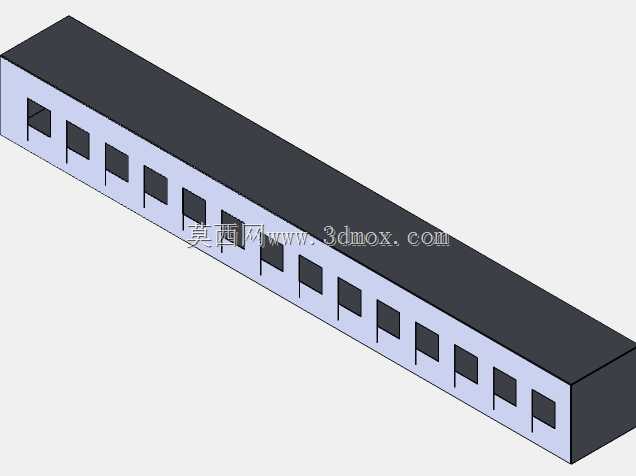

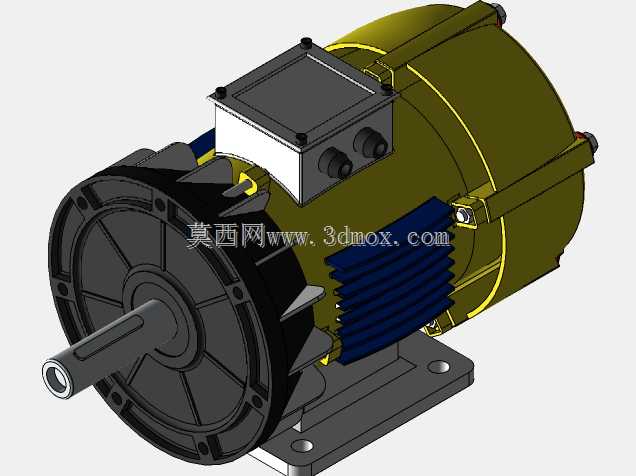

这款带输送结构的粉末涂布加热炉，主要面向金属工件表面粉末涂装的固化加热工序，常见于五金制品、汽配零件、建材型材的表面处理生产线中，可衔接前端粉末喷涂工位，完成工件表面粉末涂层的流平、固化全流程作业，替代传统人工转运的间歇式烘烤模式，适配连续化批量生产的车间布局需求。设备整体采用箱式封闭腔体结构，侧部设置对开式密封炉门，炉门配备重型铰链与锁止结构，关闭后可实现腔体密封，减少热量外泄，炉门内侧填充岩棉类保温隔热材料，外壁采用2mm厚度金属板材弯折焊接成型，兼顾结构强度与隔热性能，避免炉体表面温度过高带来的操作安全隐患。炉体侧部集成安装鼓风组件与燃油燃烧单元，搭配腔体内部的热风循环轴与换热构件，可将燃烧产生的热量通过热风循环方式均匀输送至腔体各个区域，避免腔体内出现局部温度差，保证不同位置、不同摆放角度的工件涂层受热均匀，杜绝局部固化不足或过烤的质量问题。炉体内部贯穿设置悬挂输送结构，搭配专用的传送带轮组，可实现待加工工件的连续自动输送，工件通过挂具挂载在输送链上，从炉体一端进入加热腔体，按照设定的输送速度完成规定时长的加热固化后，从另一端输出衔接下一道冷却、下料工位，无需人工开关炉门取放工件，大幅提升生产流转效率。设计过程中充分考虑了车间安装的边界条件，炉体整体为方正落地式结构，底部预留安装固定点位，侧部的燃烧、鼓风组件采用外凸式集成布局，无需额外占用炉体内部的有效加热空间，输送机构的进出端预留标准衔接接口，可直接对接车间现有喷涂生产线的输送线体，降低现场改造安装的工作量。炉体顶部设置排气与热能回收接口，可外接废气处理装置，将烘烤过程中产生的少量挥发性废气统一收集处理，满足车间环保生产要求，同时可根据生产需求调整输送链运行速度、腔体加热温度两个核心参数，适配不同类型粉末涂料、不同厚度工件的固化工艺要求，覆盖多数常规金属粉末涂装的加热作业场景。
