食品加工用带式输送设备结构设计

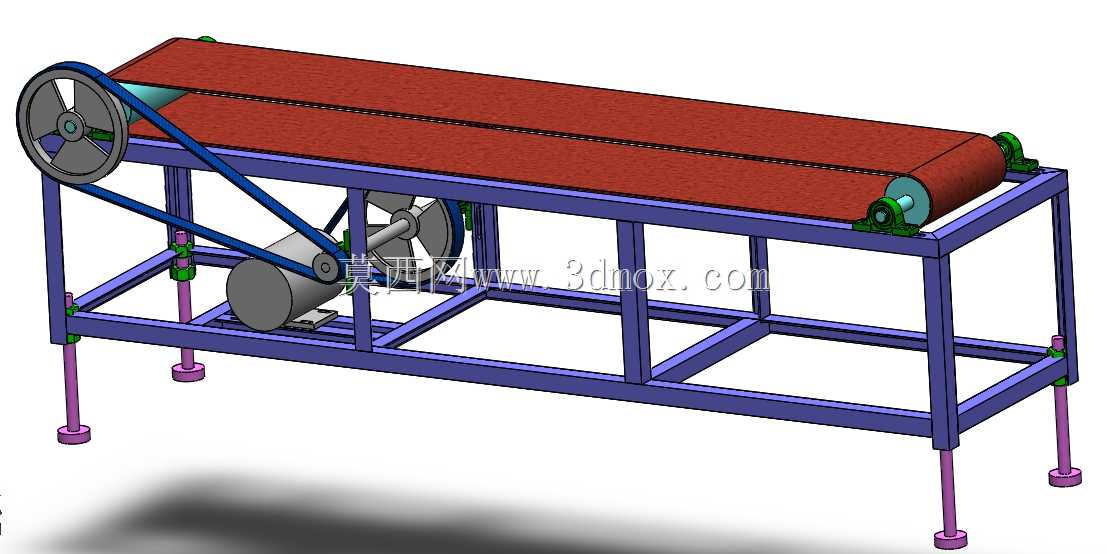

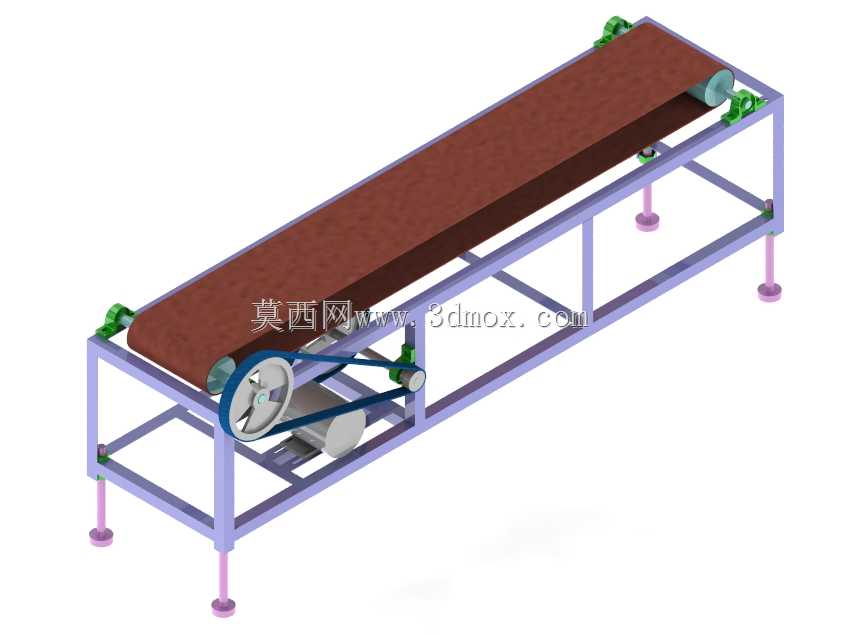

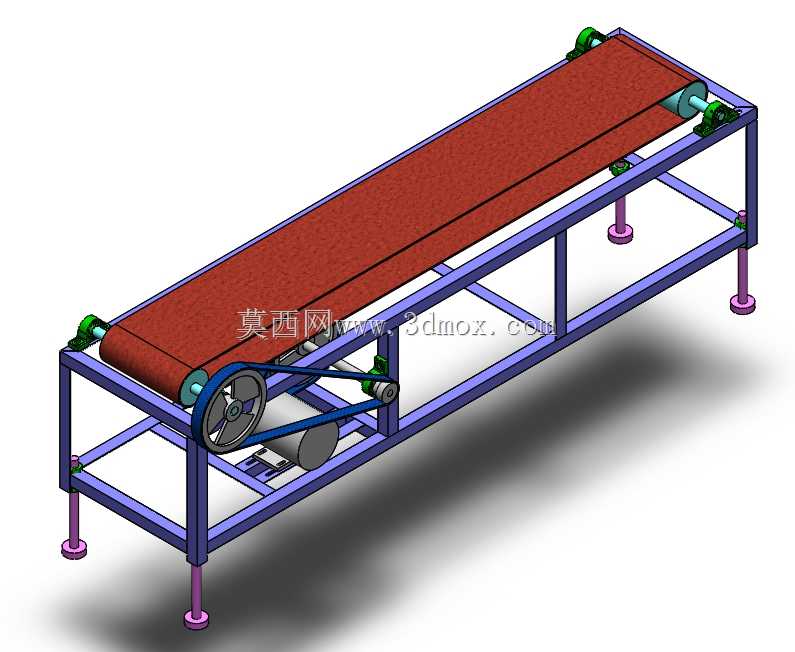

该带式输送设备主要面向食品加工生产场景设计，可适配烘焙制品、包装零食、果蔬初加工等多类食品生产环节的物料转运需求，能够衔接不同工序的生产设备，完成原料、半成品、成品在生产车间内的水平定向传输，替代传统人工搬运模式，有效降低生产过程中的人力投入，同时减少人工接触带来的食品污染风险，符合食品生产环节的卫生管控要求。设备整体采用开放式框架结构设计，主体机架采用矩形型材拼接成型，框架底部配置可调节支撑脚，能够根据车间地面的平整度调整支撑高度，保证设备运行过程中的整体稳定性，避免因地面不平导致的皮带跑偏、传动异响等问题。设备的核心传输部件采用食品级红色哑光皮带，皮带表面具备适中的摩擦系数，既能够保证传输过程中物料不会出现打滑偏移，也便于日常生产结束后的清洁擦拭，不会残留食品碎屑与污渍。传动端采用电机配合皮带轮、三角带的减速传动结构，将电机的高转速转化为滚筒适配的低转速大扭矩输出，驱动主动滚筒带动皮带循环运转，从动端配置张紧调节结构，可根据皮带的长期使用磨损情况调整张紧度，延长皮带的实际使用寿命。设备两侧的机架预留了充足的安装拓展位，可根据实际生产需求加装挡板、光电检测元件、导向条等附属配件，适配不同规格、不同形态物料的传输需求。从安装边界来看，设备整体为长条形水平布局，宽度方向尺寸控制在常规生产工位的适配范围内，长度可根据车间的实际布线需求进行模块化拓展，安装时无需对车间地面做特殊预埋处理，仅需将支撑脚调整至水平状态即可投入使用，能够灵活适配不同规模食品生产车间的布局调整需求，既可以单独作为单工序的物料转运设备使用，也可以多台拼接组成长距离连续输送线，覆盖从原料预处理到成品包装出库的全流程物料传输链路。
