带驱动装置的水平螺旋输送设备结构

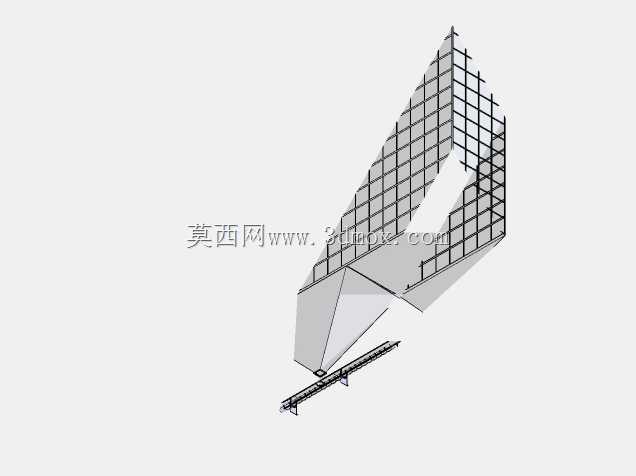

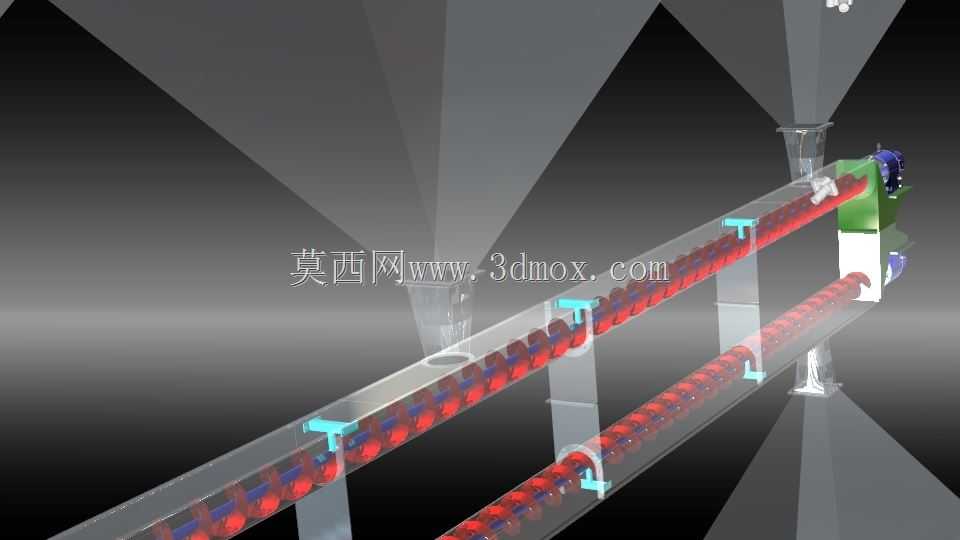

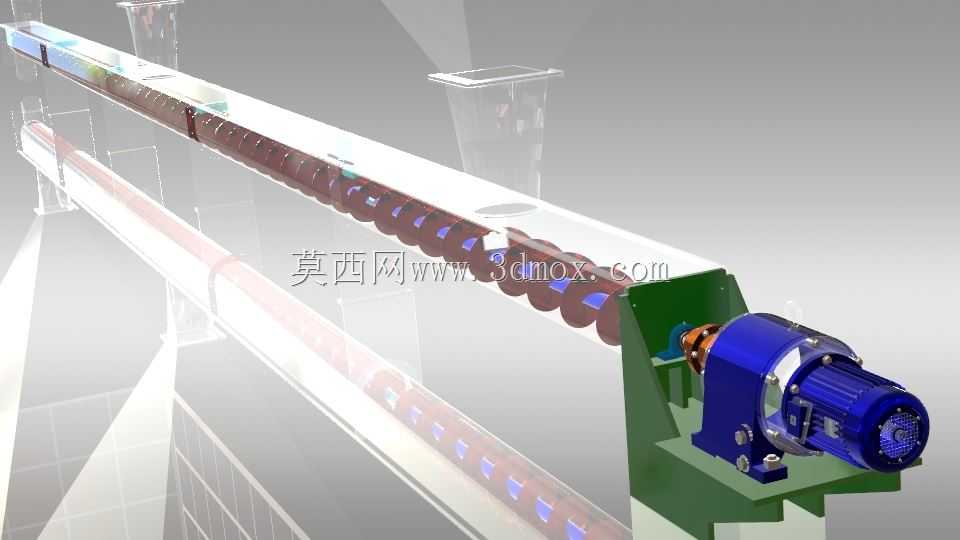

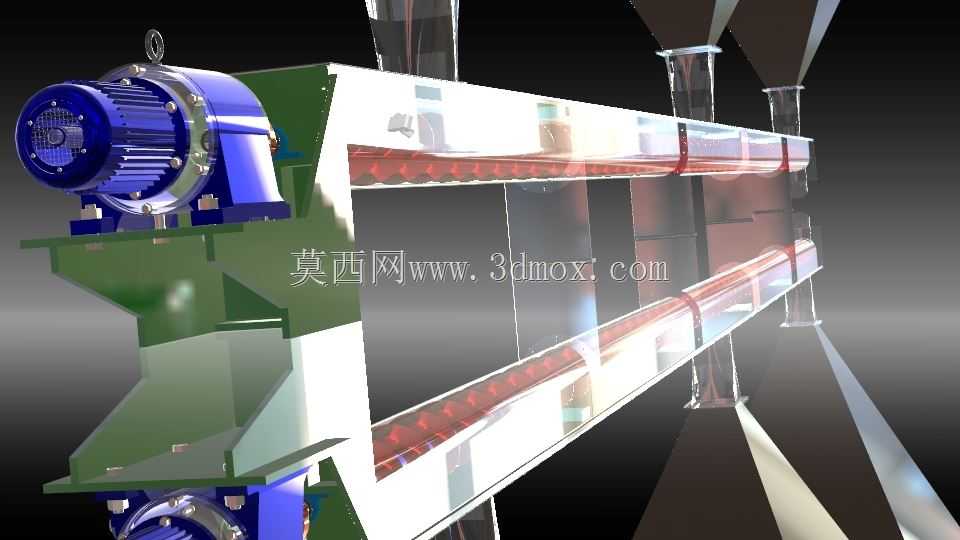

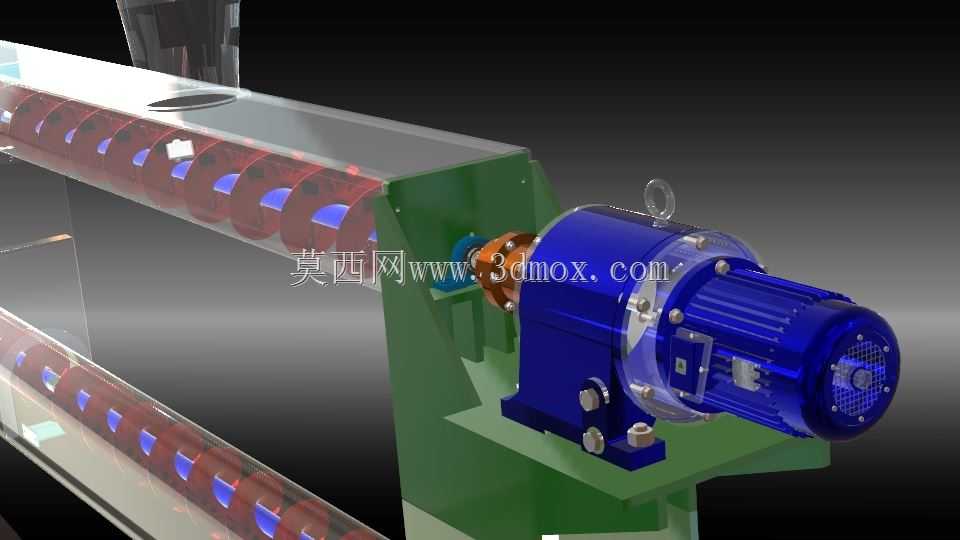

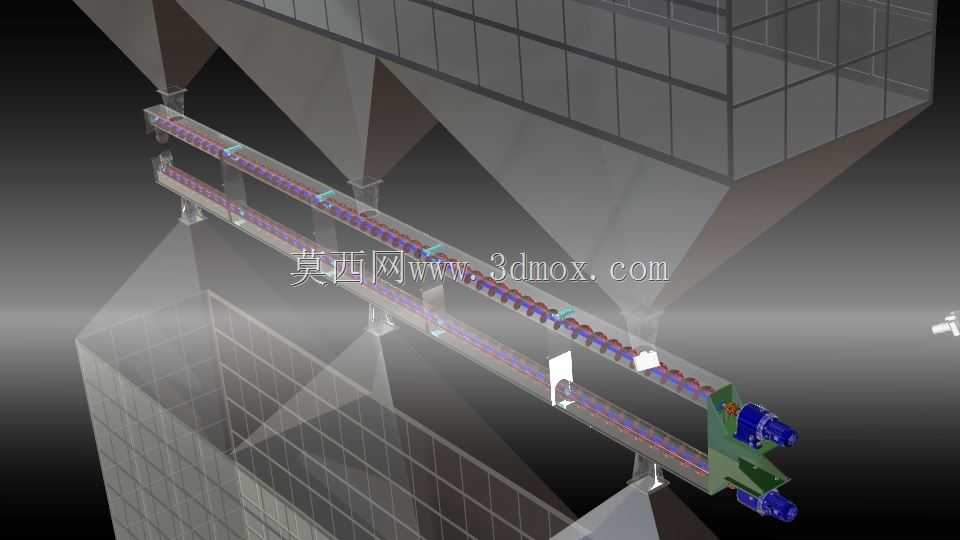

这款螺旋输送设备主要面向散状物料的密闭输送场景，广泛应用于粮食加工、建材生产、化工粉体输送、饲料加工、污水处理等行业的生产流水线中，可完成粉状、颗粒状、小块状物料的水平或小倾角输送作业，能够有效避免物料在输送过程中出现撒漏、扬尘问题，适配车间内不同工位之间的物料转运需求，也可配套在配料、称重、包装等工序的上游环节，实现稳定的连续给料。设备核心采用旋转螺旋叶片推动物料沿槽体向前移动的工作原理，槽体采用全封闭结构设计，顶部设置多组进料接口可对接不同料仓的出料端，底部对应位置设置出料口，能够实现多点进料、多点出料的灵活布局，适配复杂的生产管线排布需求。驱动端采用直联式减速电机与螺旋轴直接连接的结构，省去了传统链传动、带传动的中间传动环节，既缩小了设备整体的安装占用空间，也降低了传动过程中的功率损耗与日常维护工作量，驱动端配套的密封结构可避免细粉料进入减速部件造成磨损，延长核心部件的使用寿命。槽体内部的螺旋叶片采用连续等距设计，叶片边缘与槽体内壁预留合理间隙，既避免叶片运转过程中与槽体发生剐蹭，也能减少槽壁的物料残留，针对磨琢性较强的物料输送场景，叶片边缘可做加厚耐磨处理提升耐用性。设备的槽体采用分段式法兰连接结构，可根据实际输送距离需求灵活拼接不同长度的槽段，安装时需保证整段槽体的直线度偏差控制在合理范围内，避免螺旋轴运转过程中出现偏磨、卡滞问题；设备两端的轴承座采用外置式设计，与物料腔完全隔离，可避免粉尘进入轴承造成润滑失效，日常维护时可直接在设备外部完成轴承的润滑与更换作业，无需拆解槽体结构。安装时需根据现场的进料、出料位置调整设备的支撑脚高度，保证设备整体处于水平状态，驱动端需预留足够的检修空间，方便后续对减速电机、密封组件进行维护保养，设备的进料口尺寸可根据上游料仓的出料规格做适配调整，出料端可配套闸门结构实现物料输送的通断控制，满足不同生产节拍下的物料供给需求。
