龙门式金属薄板真空吸附移载输送设备

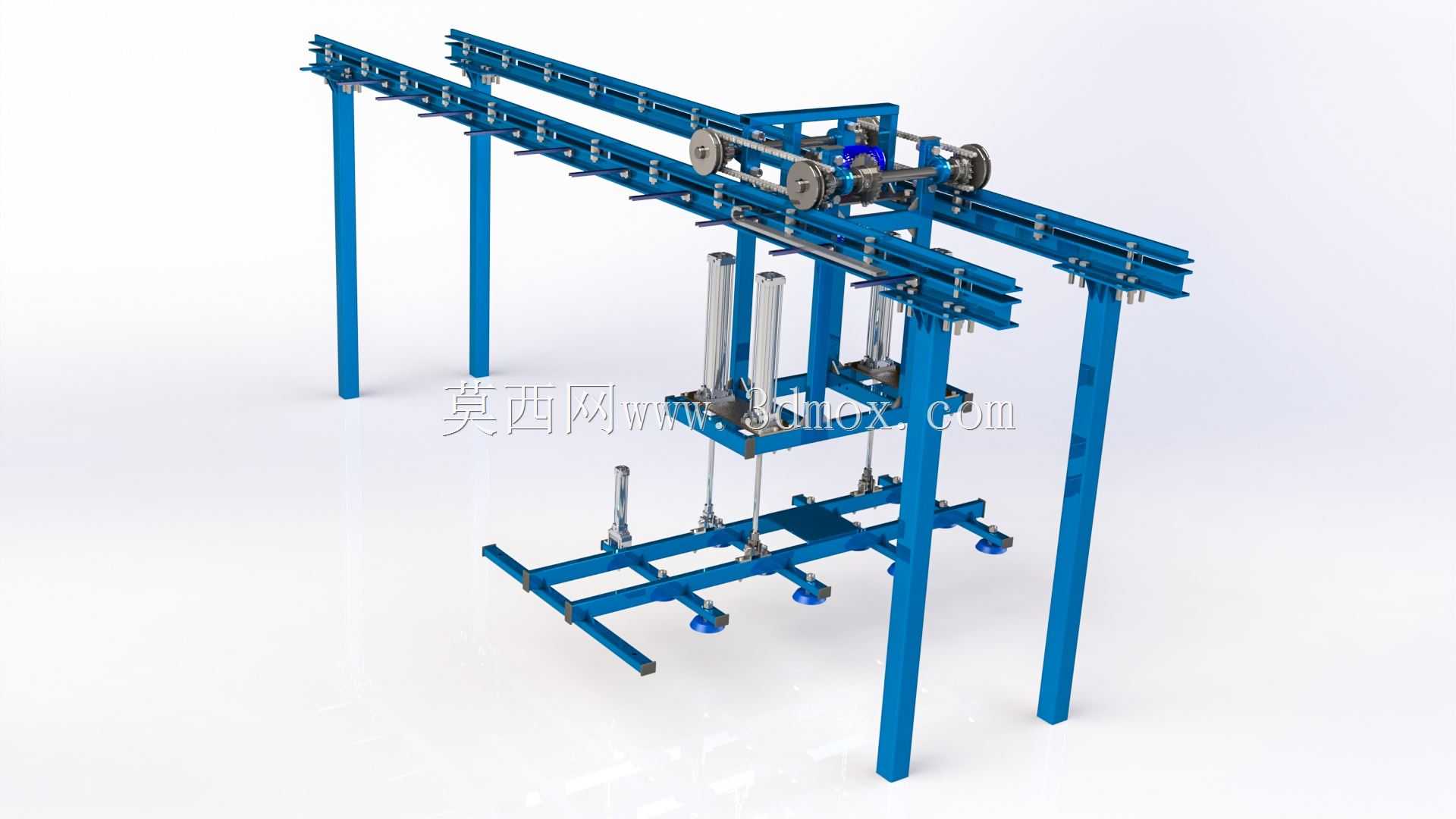

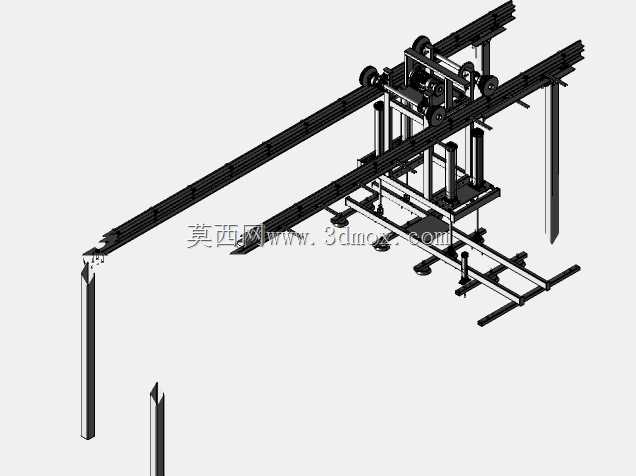

这款龙门式金属薄板输送设备主要面向钣金加工、金属板材裁切、冲压生产等车间场景，用于10mm厚度以内钢板的跨工位移载与输送作业，可衔接剪板机上料、冲压机进料、板材堆垛转运等多个生产环节，替代传统人工抬板转运的作业模式，有效降低薄板搬运过程中的板面划伤、人员磕碰风险，适配平整金属板材的自动化流转需求。设备整体采用龙门双立柱支撑结构，两根纵向主导轨架设在四根立式支撑柱顶端，形成稳定的架空输送轨道，移动载座可沿导轨完成长距离的水平往复移动，架空的轨道设计不会占用地面作业空间，可适配下方不同高度的加工设备布局，安装时仅需将四根立柱固定在车间硬化地面即可，无需对原有产线地面做大规模改造，适配多数中小型钣金车间的安装空间条件。设备的取料执行端采用多组真空吸盘组合布局，吸盘支架通过可调式连接结构固定在升降架上，可根据待输送板材的幅面大小灵活调整吸盘的分布位置，确保大尺寸薄板吸附时受力均匀，避免薄板吊运过程中出现弯折变形；升降架配套直线导向光轴与气动升降组件，可实现平稳的垂直升降动作，取料时下降至板材堆垛表面，吸盘抽真空形成稳定吸附力后抬升，再沿横向导轨移动至目标工位后破真空放料，整套动作衔接顺畅，输送过程无硬性磕碰。设备搭载的板材分离结构可在取料时将堆叠的钢板逐张分离，避免多板粘连导致的上料故障，适配表面平整的冷轧钢板、镀锌板等常见金属板材的输送需求。传动部分采用带轮传动结构配合导向滚轮，移动过程运行平稳无卡顿，整体框架采用型材拼接结构，各连接部位均做加强处理，长期运行不易出现结构形变，可满足车间连续化生产的使用需求。
