20英尺海运装运容器带支撑结构设计

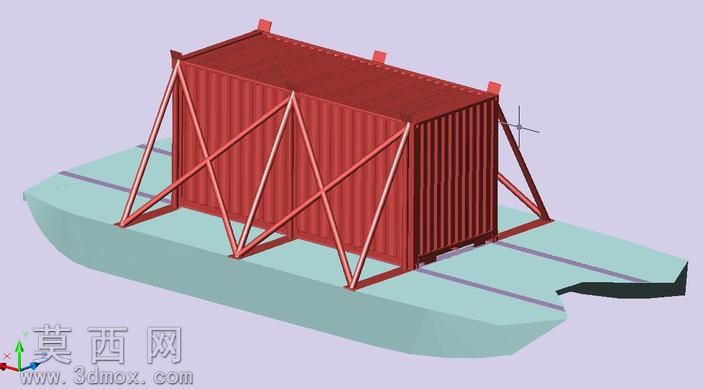

本作品为适配海运驳船搭载的20英尺装运容器三维建模设计，整体建模过程围绕海运工况的实际使用需求展开，首先在三维建模环境中完成标准20英尺集装箱主体的比例还原，精准复刻集装箱外壁的波纹板结构、顶部角件、底部承托梁等核心结构特征，主体箱体采用红色金属材质渲染，还原钢制货运集装箱的真实质感，表面做哑光金属质感处理，模拟工业涂装后的漆面效果。针对驳船运输时的固定需求，设计了配套的三角形桁架式支撑结构，支撑框架采用与箱体同色系的红色钢材材质，通过斜向交叉的杆件形成稳定的三角受力结构，从箱体侧面底部延伸至驳船甲板的固定点位，每侧支撑设置多组交叉斜杆，有效分散海运过程中船体颠簸产生的横向、纵向冲击力，避免容器在运输过程中发生位移或倾覆。底部搭载平台参照浅吃水海运驳船的甲板结构建模，采用浅青蓝色材质模拟船体甲板的涂装效果，甲板表面预留集装箱放置的导向标线，还原真实驳船的货运搭载场景。建模过程中对各部件的装配关系做了精准约束，支撑框架与集装箱角件、支撑脚与甲板的连接点位完全对齐，确保结构受力逻辑符合工程实际；渲染阶段采用柔和的环境光搭配定向光源，突出金属结构的轮廓感与材质质感，背景选用浅淡的纯色背景，避免多余元素干扰结构展示，同时通过视角调整完整呈现容器、支撑结构、搭载平台三者的装配关系，清晰展示整套装运结构的设计逻辑。整套设计充分考虑海运场景的使用特性，支撑结构的杆件粗细、排布角度均经过受力合理性推演，既保证结构强度满足远洋运输的固定需求，又尽可能减少支撑结构的材料用量，兼顾实用性与经济性，可用于海运货运装载方案的展示、结构验证以及相关教学演示场景。
