金属桁架式海运集装箱框架结构设计

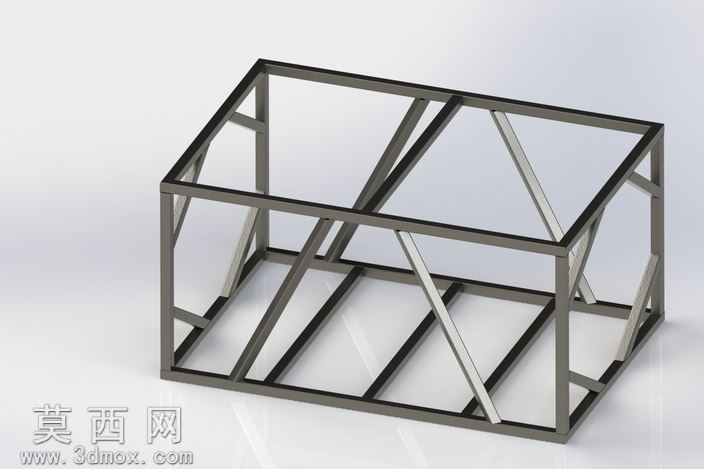

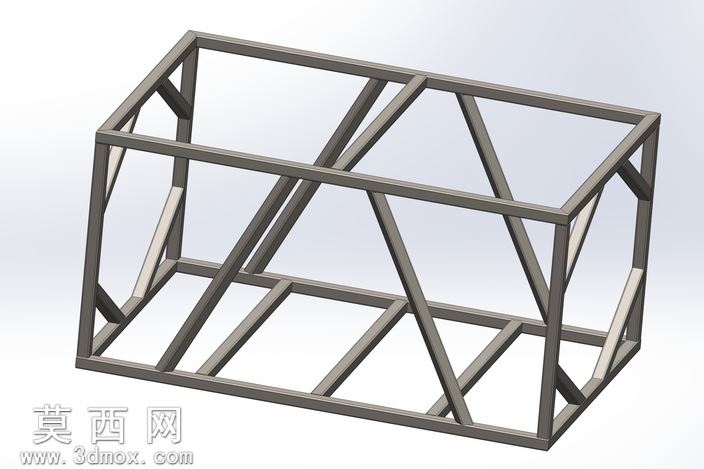

本作品为金属桁架结构的海运集装箱承载框架三维模型，整体采用三维参数化建模方式完成搭建，建模过程中严格遵循海运集装箱的通用尺寸规范，对每一根型材构件的截面尺寸、长度、连接位置都做了精准的参数约束，确保模型各部件之间无干涉、装配关系完全匹配实际生产逻辑。模型渲染阶段采用哑光金属材质赋予所有方管构件，还原了碳钢型材经焊接成型后的真实质感，通过柔和的环境光打光，清晰展现出框架的空间结构层次，斜向支撑构件的光影过渡自然，能够直观呈现结构的受力传递路径。从结构设计来看，整体为长方体笼式框架，底部设置多根横向排布的承重梁，用于承载货物重量并分散载荷；侧立面与端面均布置交叉斜撑结构，有效提升框架的抗扭、抗侧移能力，满足海运过程中堆叠、吊装、颠簸工况下的结构强度要求；顶部边框做了等距分段加固，适配吊装作业的吊点受力需求，所有构件的连接节点均采用满焊连接的设计逻辑，在模型中还原了焊接节点的衔接形态，避免出现结构应力集中的薄弱位置。设计思路上摒弃了传统集装箱的封闭蒙皮结构，采用纯桁架镂空形式，在保证整体结构刚度与承载能力的前提下，大幅降低框架自身重量，既能够降低生产环节的材料消耗，也能减少海运过程中的无效载荷，同时镂空结构便于货物的固定绑扎与日常检查，适配特定散件、大型构件的海运运输需求。建模过程中对每一处型材的交接位置都做了布尔运算处理，确保构件衔接处贴合紧密，没有错位或缝隙，完全符合钣金焊接构件的生产加工要求，可直接用于结构受力仿真验证、生产下料参考以及教学演示使用。
