CNC3040设备用80mm主轴铝制安装支架

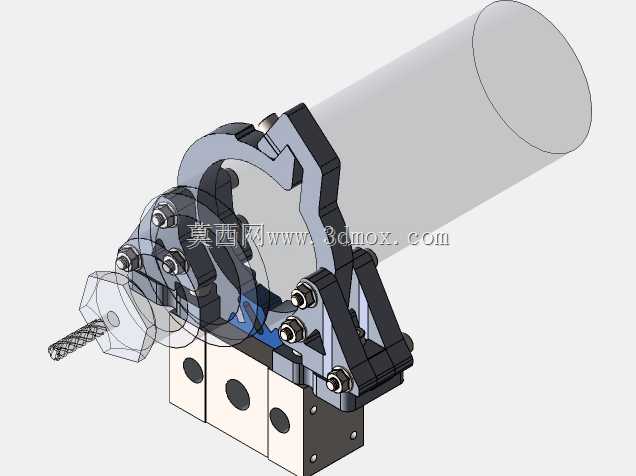

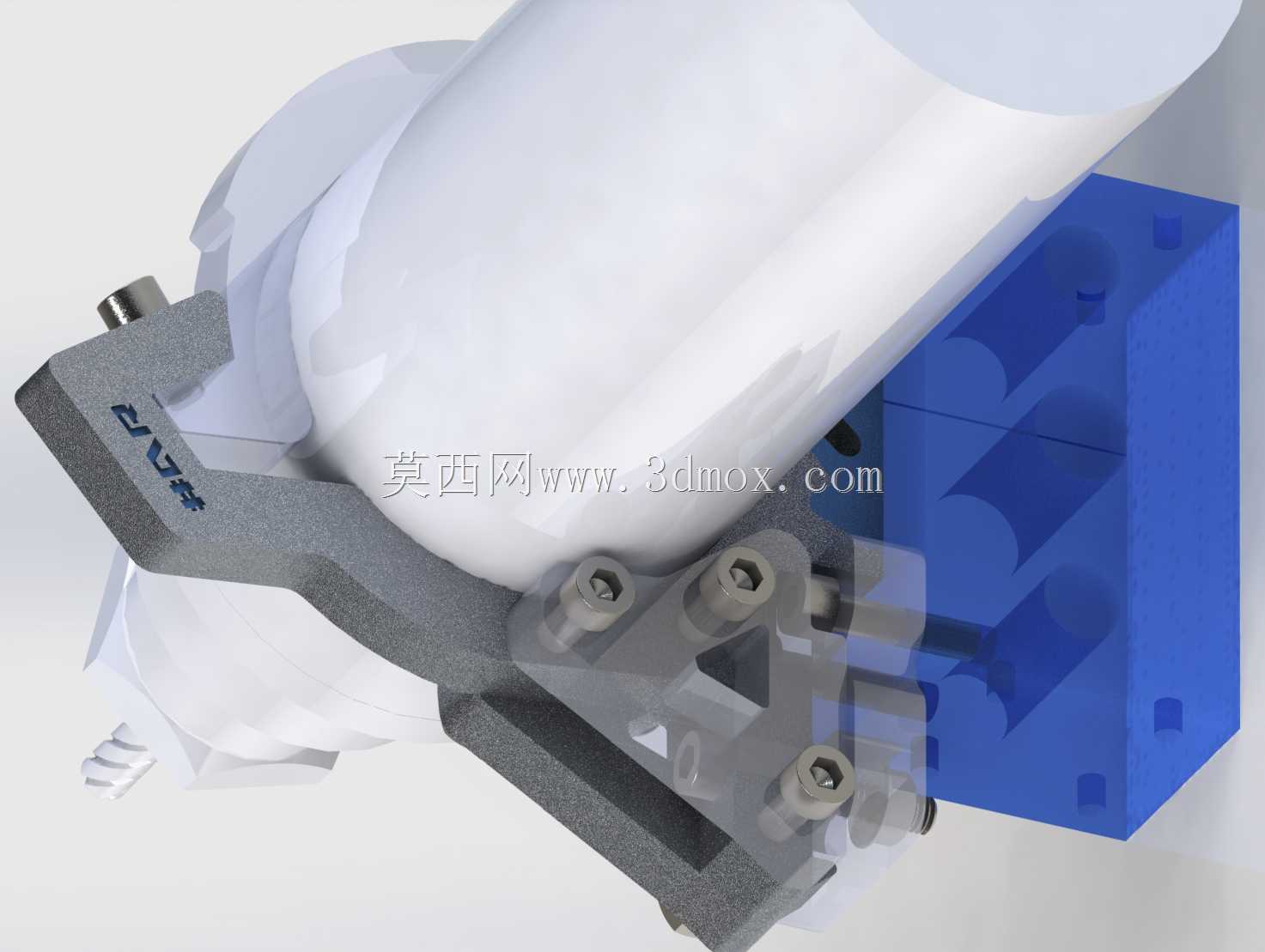

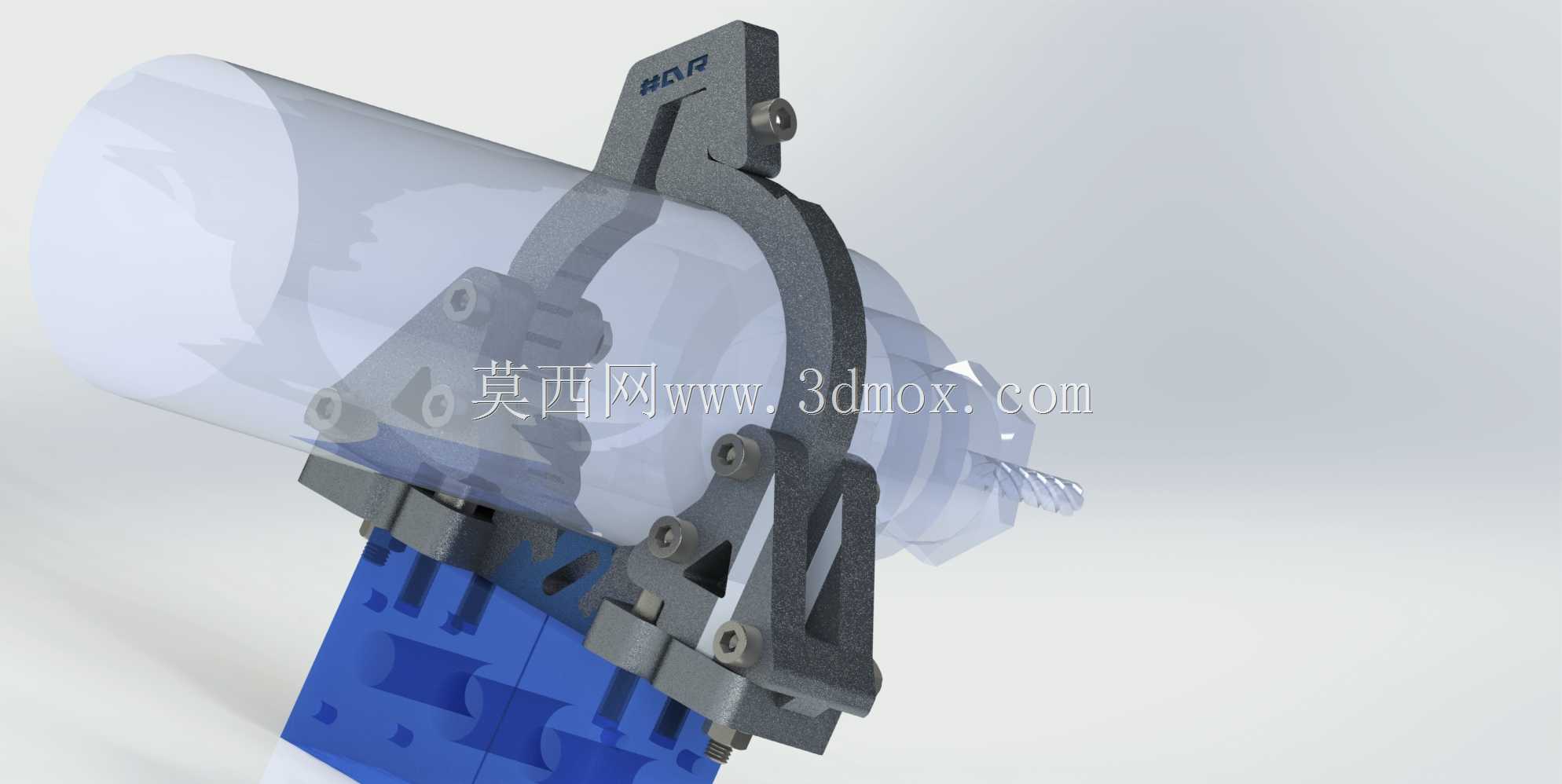

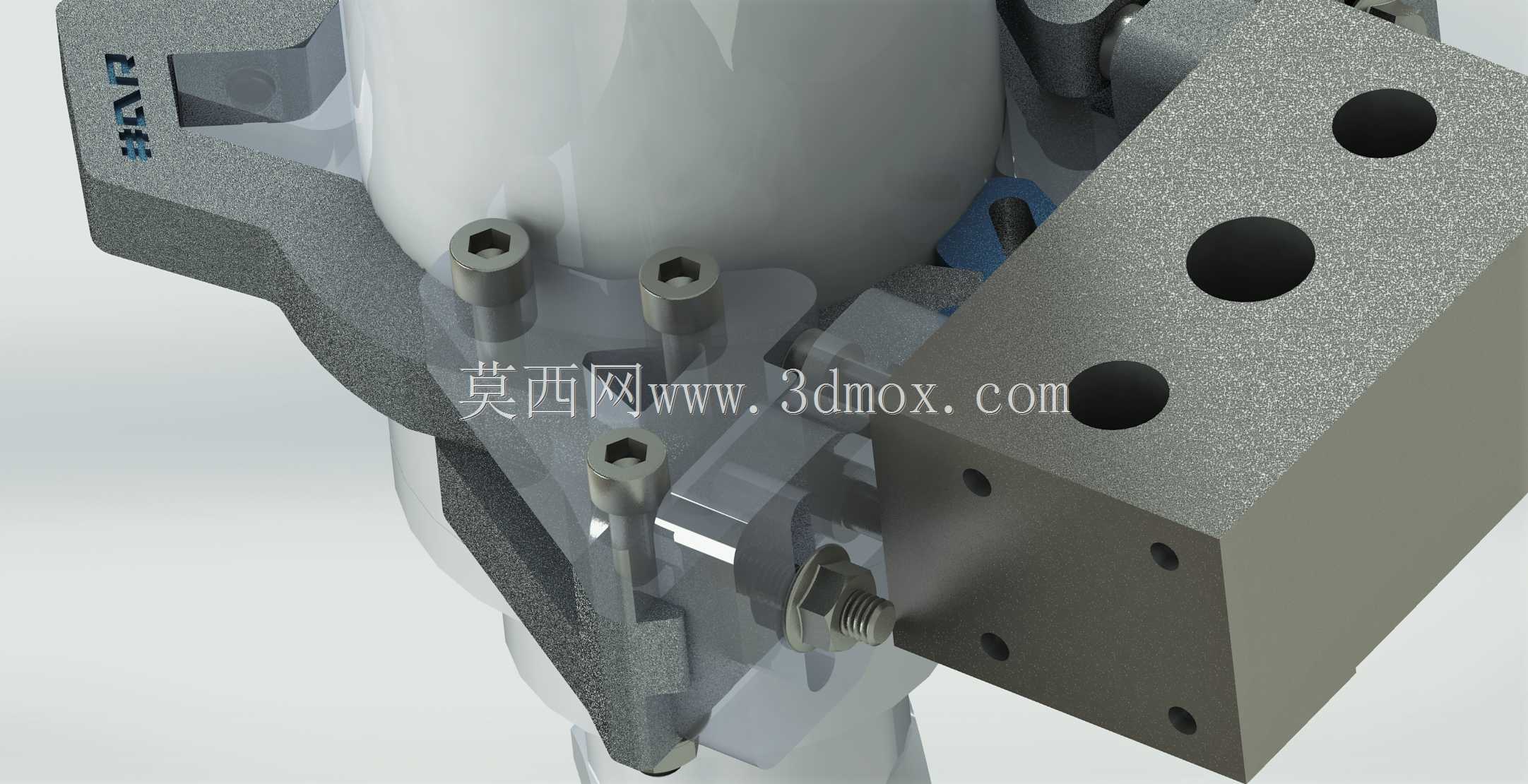

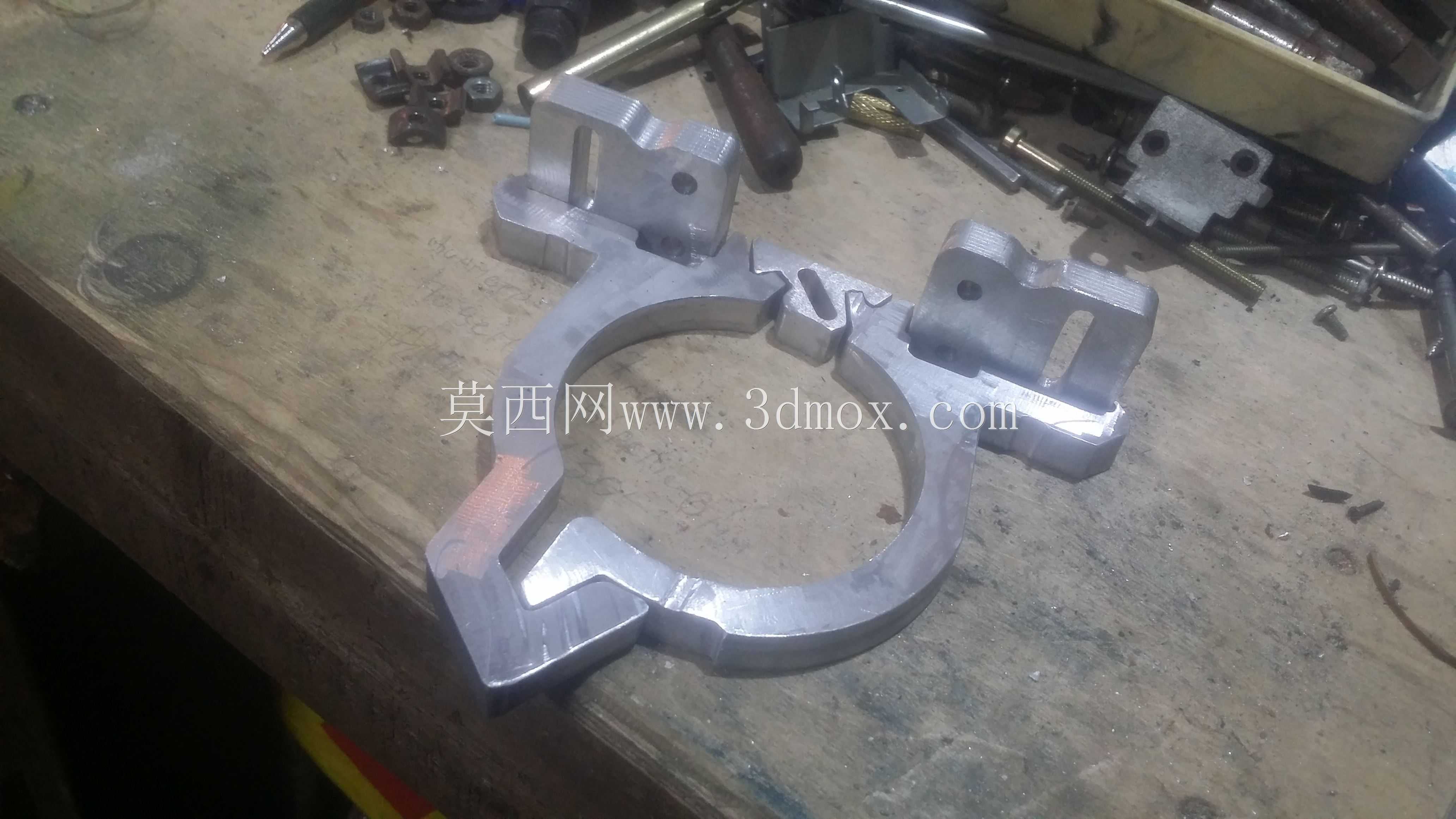

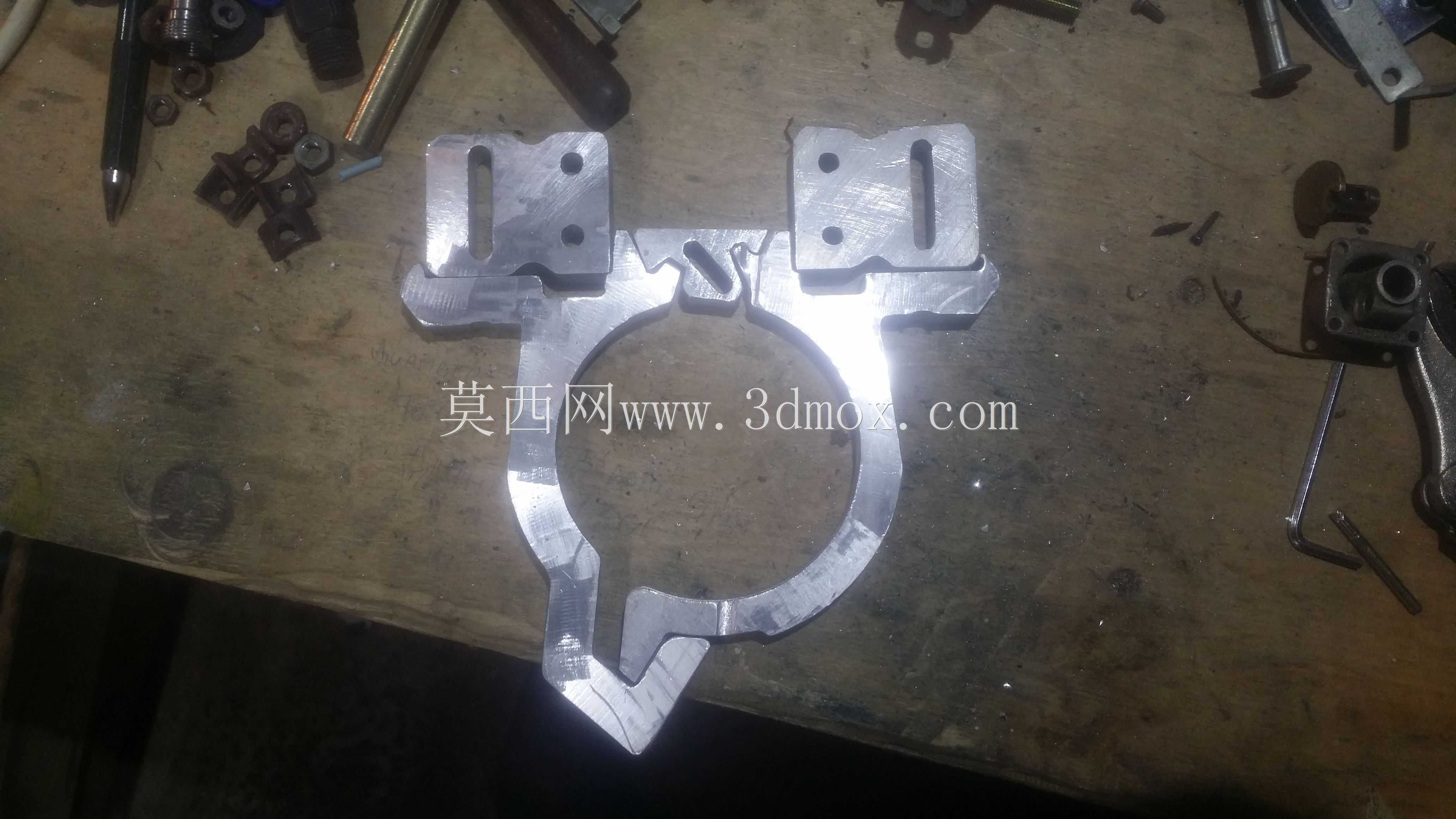

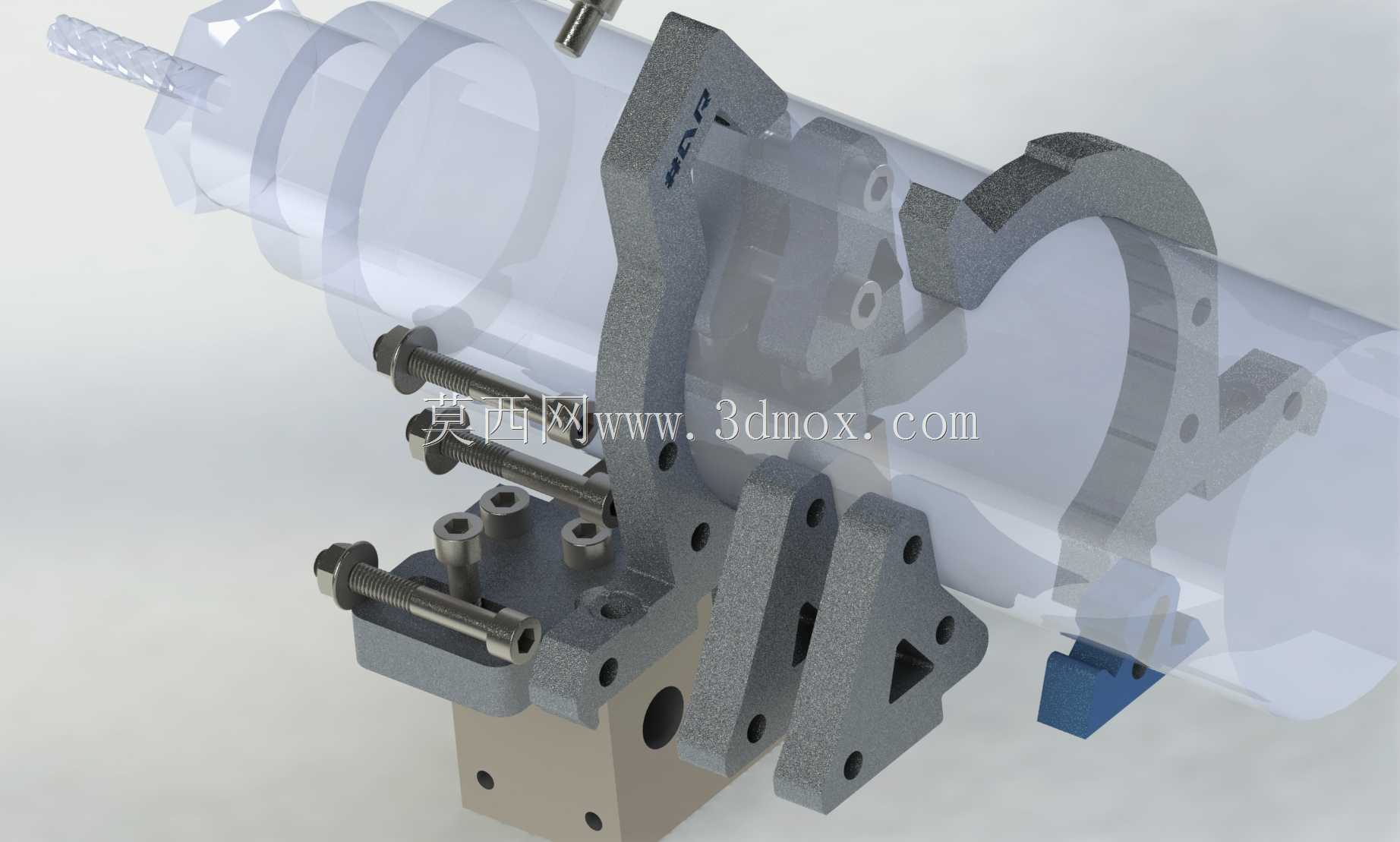

这款铝制安装支架主要适配小型数控雕刻、铣削加工场景下的80mm直径主轴，是桌面级CNC3040标准Z轴传动结构中的核心连接承载部件，承担着固定加工主轴、保障主轴运行稳定性、传递Z轴进给动力的关键作用，直接影响小型数控设备的加工精度与运行可靠性。在桌面级数控加工场景中，主轴作为直接带动刀具完成切削、雕刻作业的核心执行部件，其固定结构的刚性、安装精度直接决定了加工过程中刀具的跳动量，若支架刚性不足或安装适配性差，会直接导致加工面出现振纹、尺寸偏差超差，甚至出现主轴运行过程中移位、刀具崩损的问题，这款支架正是针对这类小型数控设备的使用需求做了针对性的结构优化。从功能特性来看，这款支架采用环抱式夹持结构设计，与80mm直径主轴的外圆接触面做了适配性的弧面加工，能够保证夹持受力均匀，避免局部应力集中导致的主轴外壳变形，同时支架上预留了多组锁紧螺栓安装位，可根据实际加工的负载情况调整夹持锁紧力，既能够保证重切削场景下主轴不发生移位，也能避免锁紧力过大损伤主轴外壳。支架下部的连接结构完全匹配CNC3040设备的Z轴滑台安装尺寸，安装孔位的位置度经过精准校核，能够保证主轴轴线与Z轴进给方向的平行度符合加工精度要求，不需要用户在安装时额外做复杂的调校工作，降低了设备组装与维护的难度。从设计思路层面，这款支架选用铝合金作为主体加工材料，一方面利用铝合金质量轻的特性，降低Z轴滑台的负载重量，减少Z轴进给传动结构的负载压力，提升Z轴进给的响应速度与运动平稳性；另一方面铝合金具备良好的减震性能，能够有效吸收主轴高速运转过程中产生的高频振动，减少振动向Z轴滑台传递，进一步提升加工过程的稳定性。支架的结构做了充分的轻量化优化，在保证整体结构刚性的前提下去除了非承载区域的多余材料，既控制了整体重量，也避免了冗余结构对加工排屑、冷却管路布置造成干涉。在外形尺寸与安装边界上，这款支架的环抱夹持内径严格适配80mm直径的标准主轴，整体安装轮廓完全匹配CNC3040设备Z轴滑台的安装空间，不会出现安装后与设备其他运动部件发生运动干涉的问题，支架上预留的安装槽位具备一定的位置调整余量，用户可根据实际使用的主轴长度、加工行程需求微调主轴的伸出长度，适配不同长度刀具的加工需求，同时支架侧面预留了辅助安装位，可用于固定冷却管路、走线槽等附属配件，方便用户对设备的附属结构进行规整布置。
