鞋用浸渍海绵的三轴加工工装结构

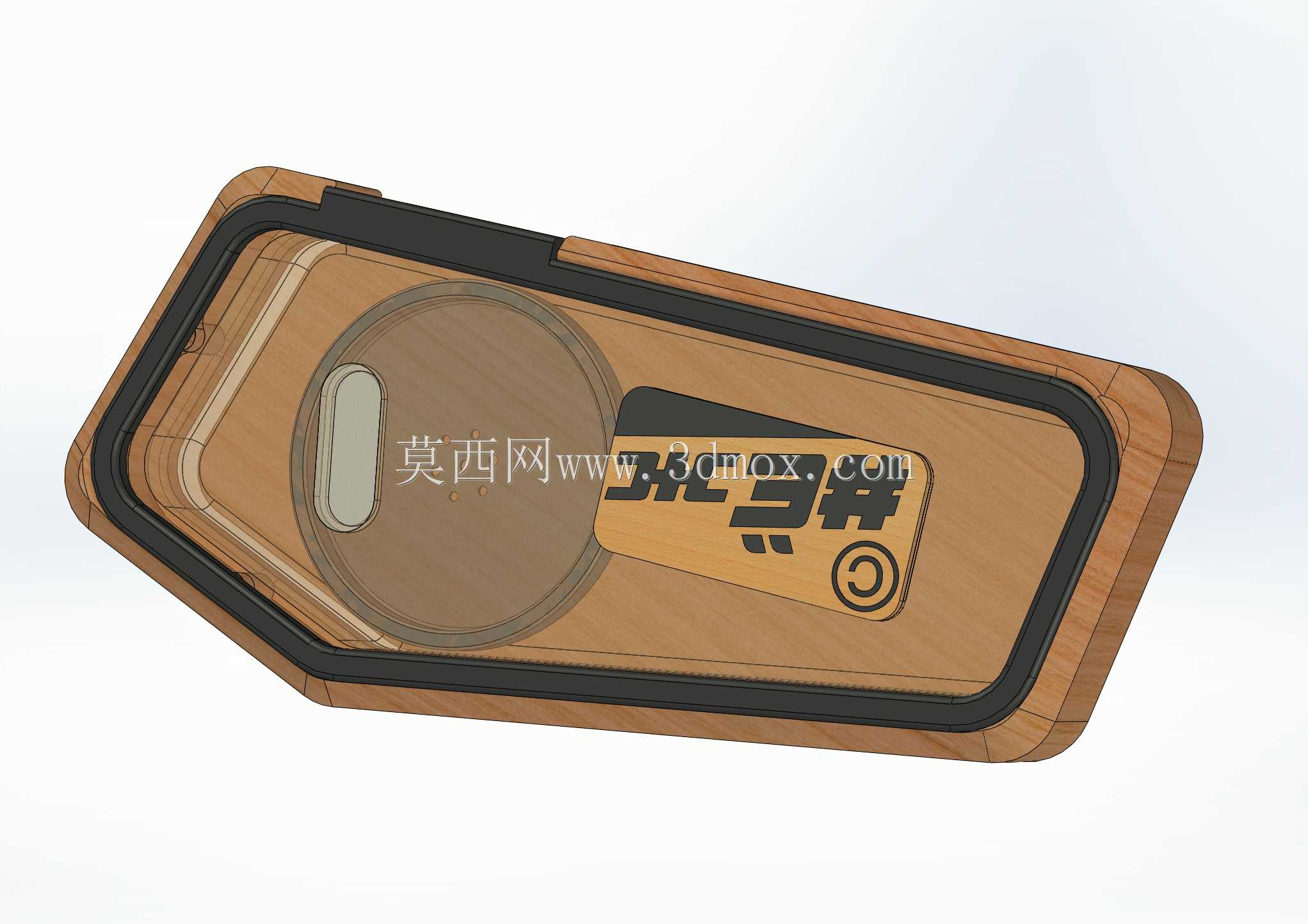

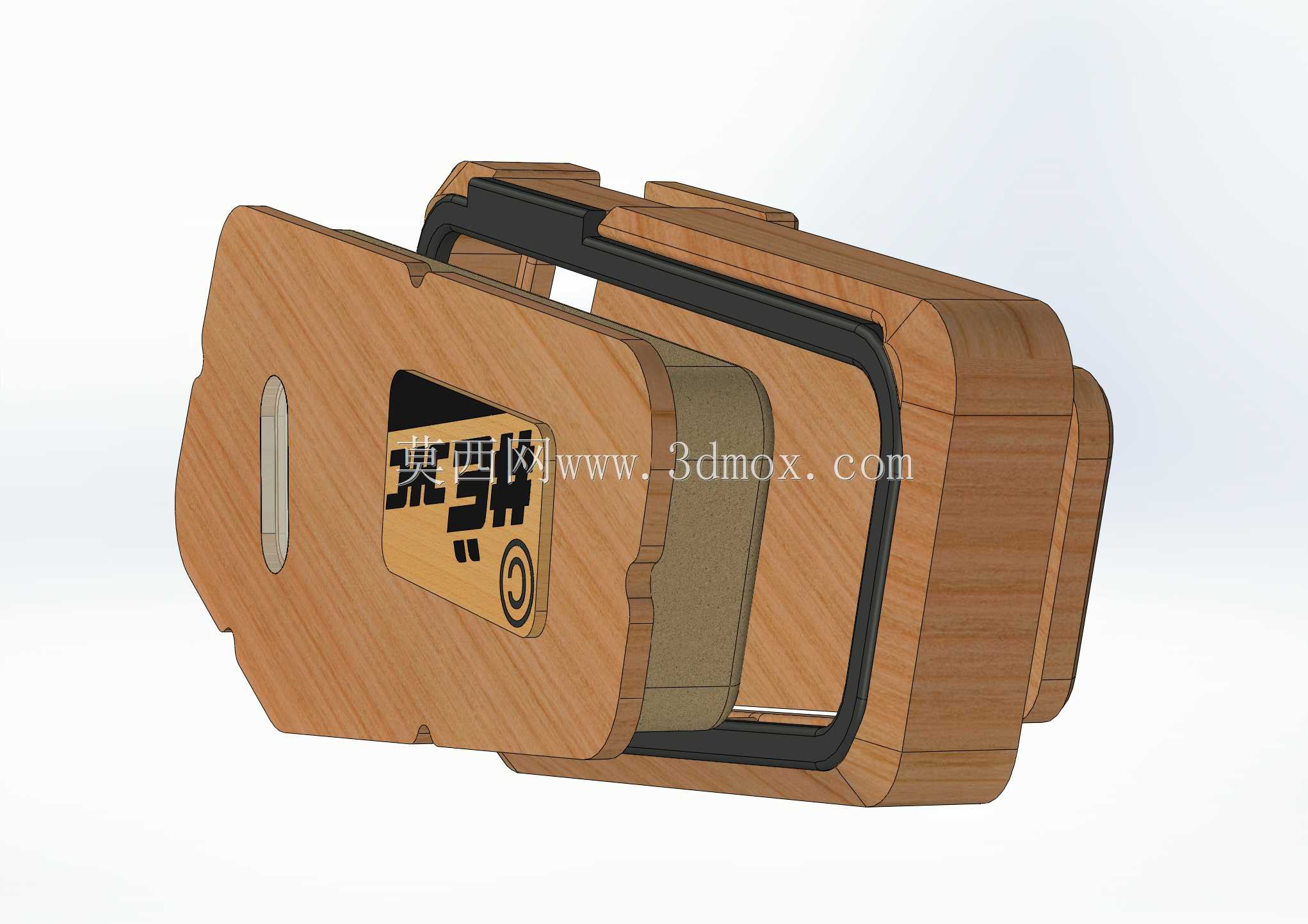

这套工装围绕鞋用海绵的浸渍工序展开，核心是把待加工的海绵坯料稳定限位在浸渍工位，避免海绵在液体浸润、转移过程中出现偏移、褶皱或局部过浸。从实际产线场景看，鞋类海绵部件多为薄型异形件，自身刚性差，普通平面治具很难兼顾浸润均匀性和取放效率，该结构通过仿形内腔贴合海绵轮廓，边缘的包边结构既限制海绵侧向窜动，又留出了液体流通的间隙，让浸渍介质可以均匀接触海绵的整个工作面。

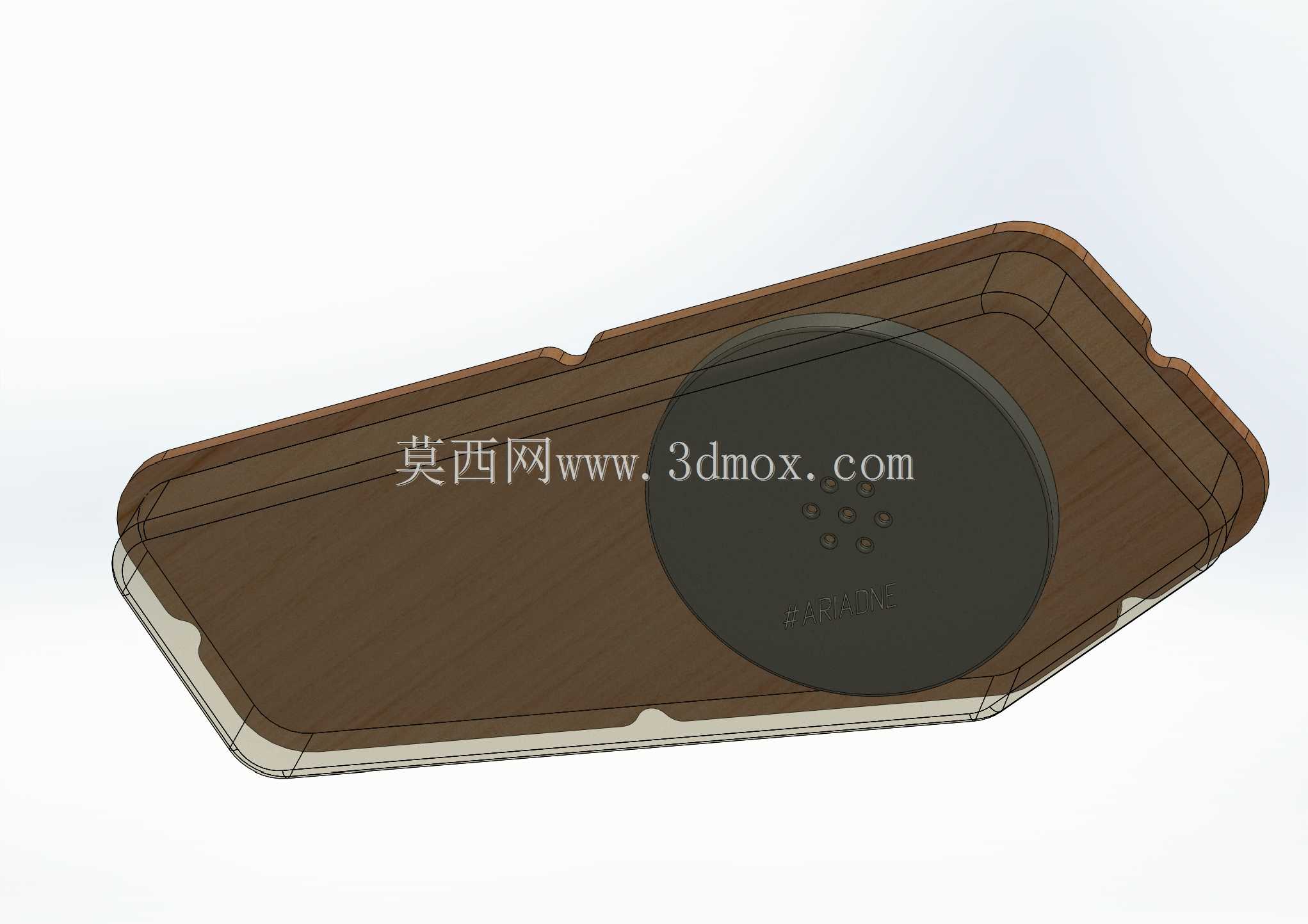

设计时优先考虑了三轴数控加工的工艺可达性，主体承托面采用平缓的斜向过渡，没有倒扣或深腔结构，一次装夹即可完成型腔、侧边定位槽和底部支撑脚的全部加工，减少了二次装夹带来的形位误差。内腔中预留的长条形避让槽，对应海绵部件上的非浸渍区域，可在浸渍过程中阻隔介质接触该部位，省去后续人工遮蔽的工序；槽边做了小倒角处理，避免取放海绵时勾扯海绵的多孔结构造成掉屑。

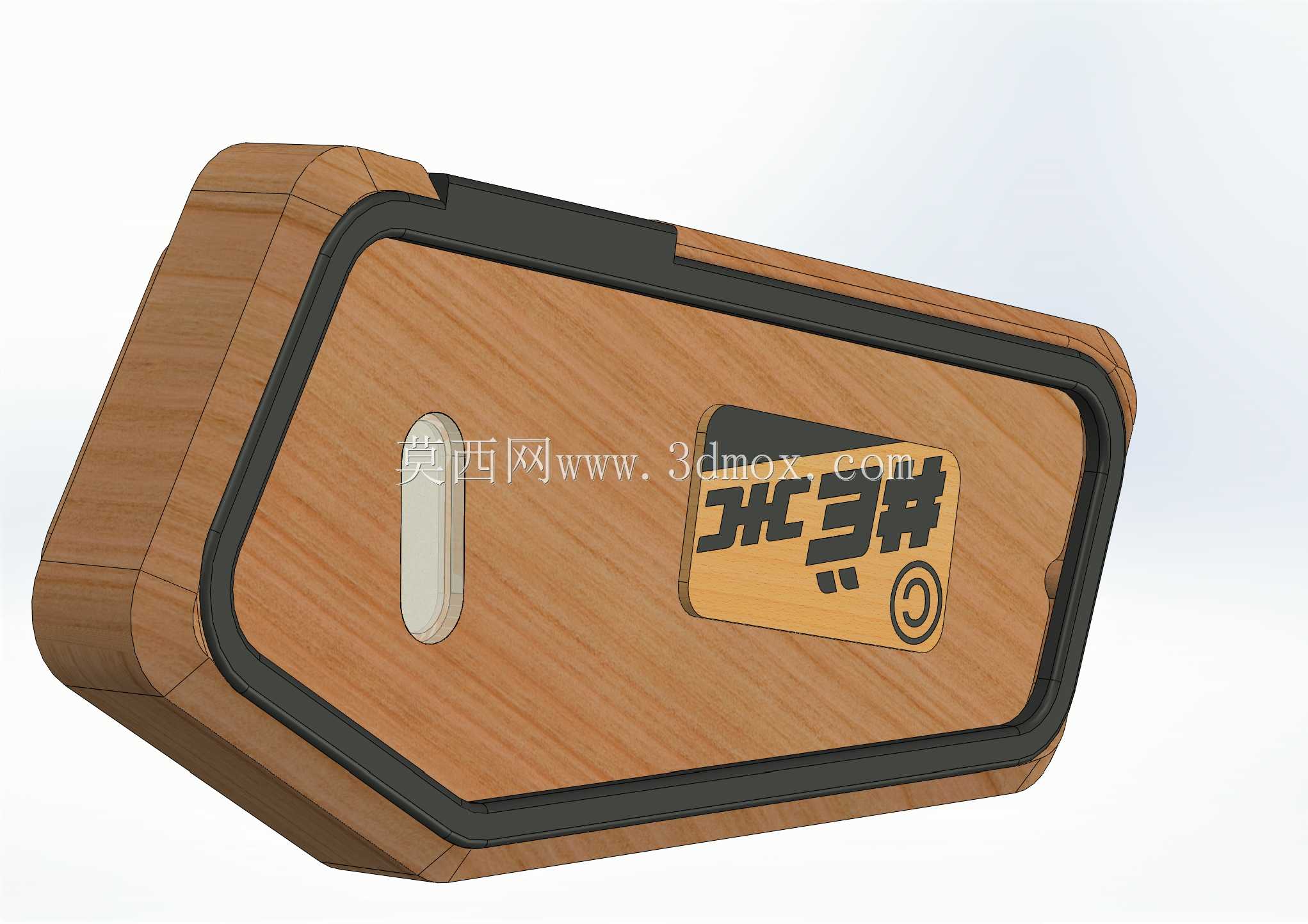

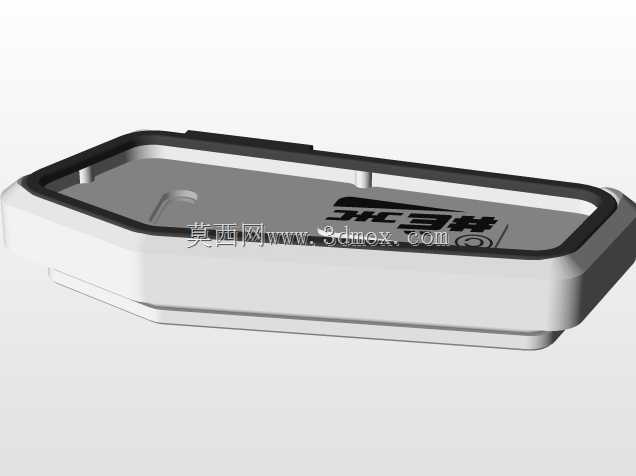

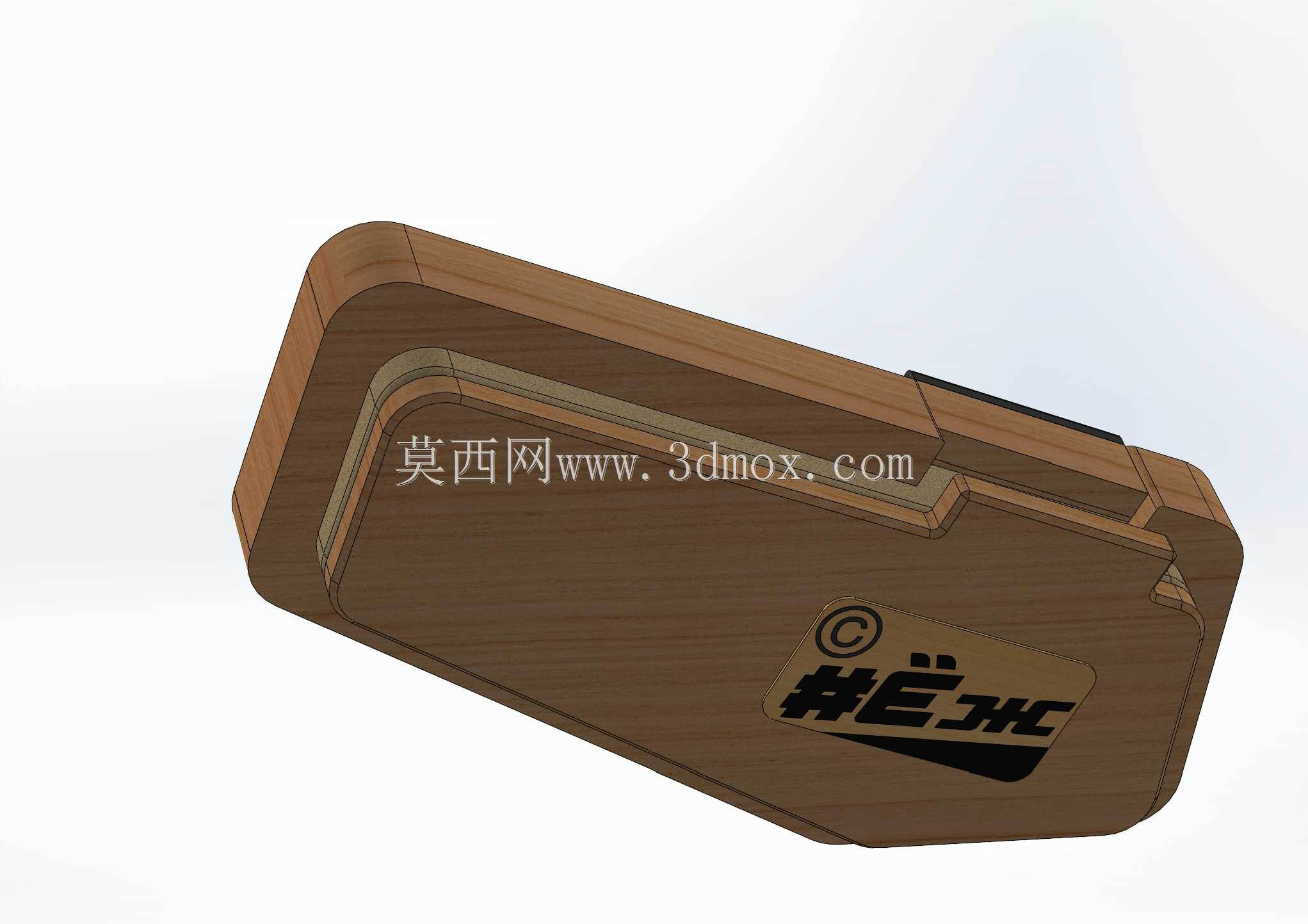

外形上整体为窄长的多边形结构，适配鞋厂现有浸渍槽的工位间距，底部突出的支撑脚可嵌入工位台面的定位孔，安装时无需额外调整即可保证治具的水平度，支撑脚的高度经过匹配，使治具底面与台面留出足够的排液空间，浸渍后残留的液体可直接沿斜面流回槽体，不会在治具底部积留。侧边的围边高度控制在海绵厚度的三分之二左右，既起到定位作用，又不会遮挡海绵的上表面，方便机械臂或人工快速取放工件。

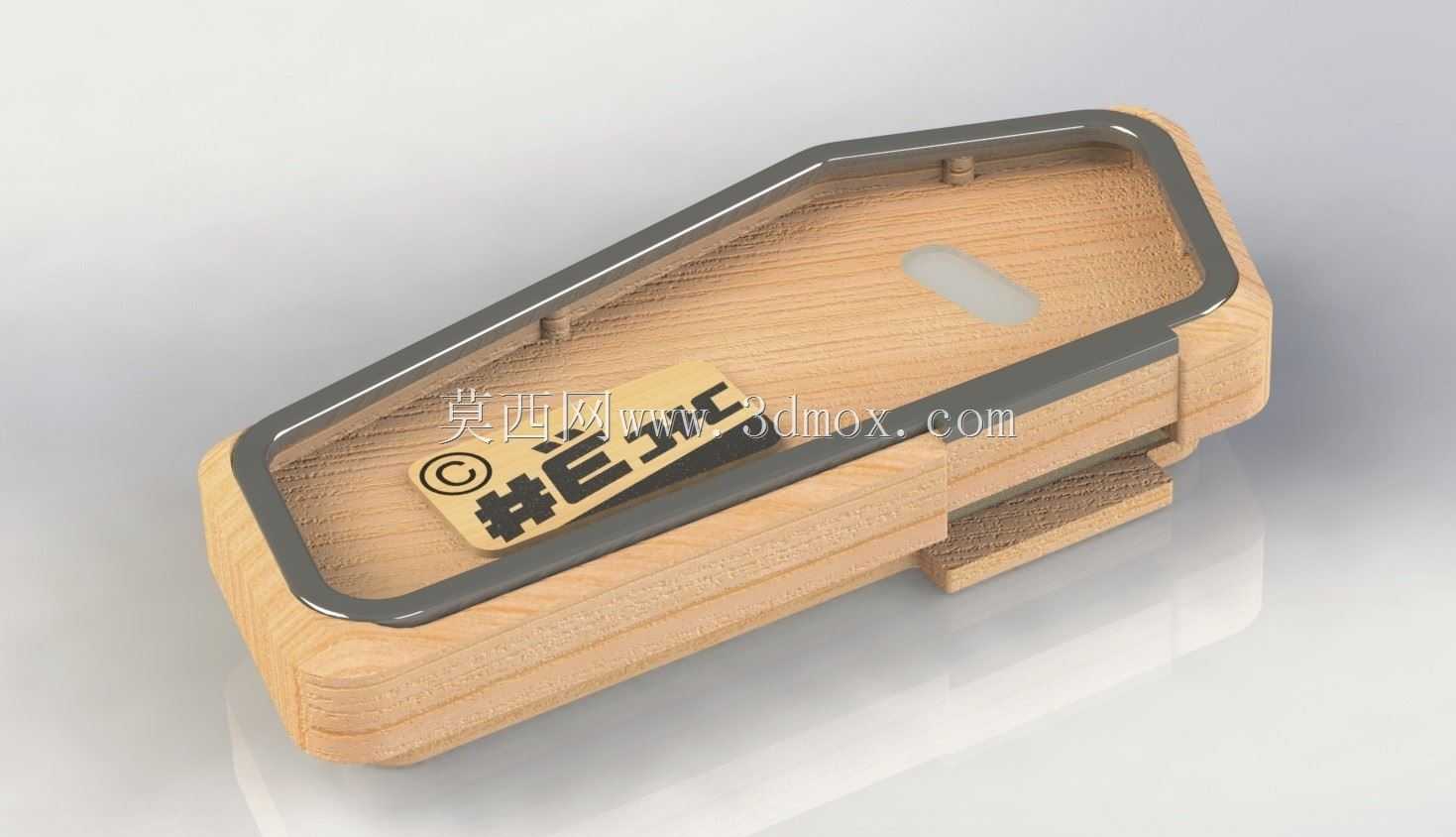

结构材料选用易加工的硬质木材或代木，本身耐浸渍介质腐蚀，加工后表面光滑无毛刺，不会损伤海绵的柔软表面；整体重量较轻，单人即可完成工位间的搬运更换，不同鞋型的海绵只需更换对应仿形内腔的治具，底座支撑结构可通用，降低了多品种生产的工装成本。
