制刷设备浮动工作台结构设计方案

　　在工业毛刷、民用清洁刷具的量产加工环节，浮动台是刷体植毛、修形工序中衔接主机执行端与工件定位的核心功能部件，这款适配Borghi系列制刷主机的浮动工作台，主要解决长条形刷体加工过程中，工件基准面存在平面度误差、输送定位存在微量偏移时，加工执行端无法自适应贴合刷面导致的植毛深浅不一、刷毛修剪高度差超差的常见工艺问题。从结构布局来看，该浮动台采用整体式铝合金主梁作为承载基体，主梁长度方向等距排布8组独立压持模块，每组压持模块通过微型直线导轨与主梁连接，可沿垂直于主梁长度的方向实现±5mm的自适应浮动，每个压持模块独立配置复位弹簧，当刷体表面存在局部凸起或凹陷时，对应位置的压持模块可单独调整压合高度，保证整根刷体全长范围内的压持力均匀，

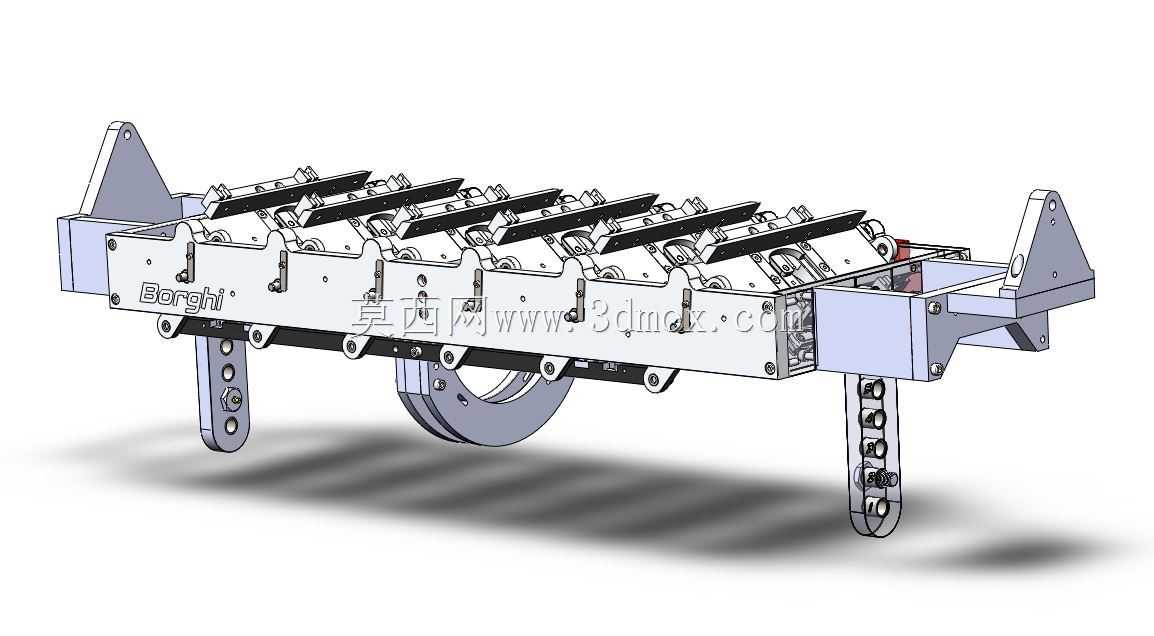

　　不会出现局部压持过紧导致刷体变形、或是压持松动导致加工偏移的问题。主梁两端设置带安装孔的连接支耳，支耳上预留的腰型孔可适配不同型号主机的安装接口，安装时可根据主机工作台的实际安装位调整横向固定位置，支耳与主梁之间采用螺栓刚性连接，保证整体安装后的结构刚性，避免高速加工过程中出现共振偏移。主梁下方设置弧形导向托板，托板弧度与常规长条刷体的背部弧面匹配，加工时刷体背部贴合托板定位，配合上方的压持模块实现刷体的全周限位，托板通过两侧的可调支腿与主梁连接，支腿上设置多组等距调节孔，可根据不同厚度规格的刷体调整托板与压持模块之间的间隙，适配厚度范围在15mm-60mm之间的各类长条刷体加工需求。两侧支腿上还设置了链条连接耳板，

　　可与主机的输送链条连接，实现浮动台沿主机加工工位的步进式输送，输送过程中支腿上的导向轴承沿主机床身的导向导轨滚动，保证输送过程的平稳性，不会出现卡滞或窜动。从设计思路上，这款浮动台摒弃了传统整体式压台的刚性压持方案，采用模块化独立浮动的压持结构，核心是考虑到制刷行业中刷体基材多为木材、塑料等易变形材质，毛坯件的平面度公差普遍在±2mm左右，刚性压合会导致基材变形后回弹，直接影响植毛位置的精度，独立浮动模块可根据每个位置的基材实际形貌自适应调整压合量，在保证足够压持力的前提下，不会对基材造成额外的强制变形。每个压持模块的压合面都贴附了防滑聚氨酯垫层，避免压持过程中划伤刷体表面，同时增大摩擦力，

　　防止植毛过程中刷体受植毛针的冲击力出现移位。主梁上的所有安装孔位都采用了沉孔设计，螺栓安装后表面无凸起，避免输送过程中与主机周边部件发生干涉，整体结构的外露棱边都做了R2-R3的倒角处理，清理加工过程中掉落的刷毛碎屑时不会划伤操作人员，也不会出现碎屑挂接在棱边上难以清理的问题。在安装边界上，该浮动台整体长度适配主流1.2m长度规格的长条刷体加工，总宽度控制在280mm以内，安装后最低点距离主机工作台面的高度为120mm，可兼容多数现有制刷主机的内部安装空间，不需要对原有主机床身做额外改造即可直接替换原有刚性工作台。日常维护时，每个独立压持模块都可单独拆卸，不需要拆解整个主梁结构，当单个模块的导轨或弹簧出现磨损时，仅需更换对应模块的易损件即可，大幅降低设备运维的时间成本。在实际生产场景中，这类浮动台除了适配长条平面刷、辊刷的加工工序外，调整托板的弧度规格后还可适配弧形刷、异形截面刷的定位加工，压持模块的浮动行程可通过更换不同刚度的复位弹簧进行调整，针对硬度较高的塑料基材可选用刚度较高的弹簧保证压持稳定性，针对木质等较软的基材可更换刚度较低的弹簧，避免压伤基材表面。结构中所有的运动摩擦副都采用了自润滑材质的导轨衬套，长期运行不需要额外加注润滑油，避免油污掉落污染刷体基材，符合清洁类刷具生产的洁净度要求。
