带被动冷却接口的数控摄像防护机箱

　　这款摄像机箱的设计初衷，是为工业现场部署的网络摄像头提供适配数控加工场景的可靠防护方案，解决常规摄像头外壳在多切削液飞溅、金属碎屑弥漫、设备持续运行产热堆积环境下的防护失效、镜头起雾、核心模块过热宕机等实际问题。在数控加工车间的设备状态监控场景中，摄像头往往需要近距离安装在加工工位旁，既要捕捉刀具走刀状态、工件装夹定位细节，又要耐受加工过程中持续飞溅的切削液、高速甩出的金属切屑，同时周边设备运行带来的持续环境温升，加上摄像头模块自身长时间工作的产热，很容易在密闭外壳内部形成热量堆积，轻则导致画面噪点增加、成像清晰度下降，重则触发模块过热保护，出现监控断流的情况。这款机箱在结构设计上充分考虑了上述现场痛点，主体采用铝合金材质加工成型，

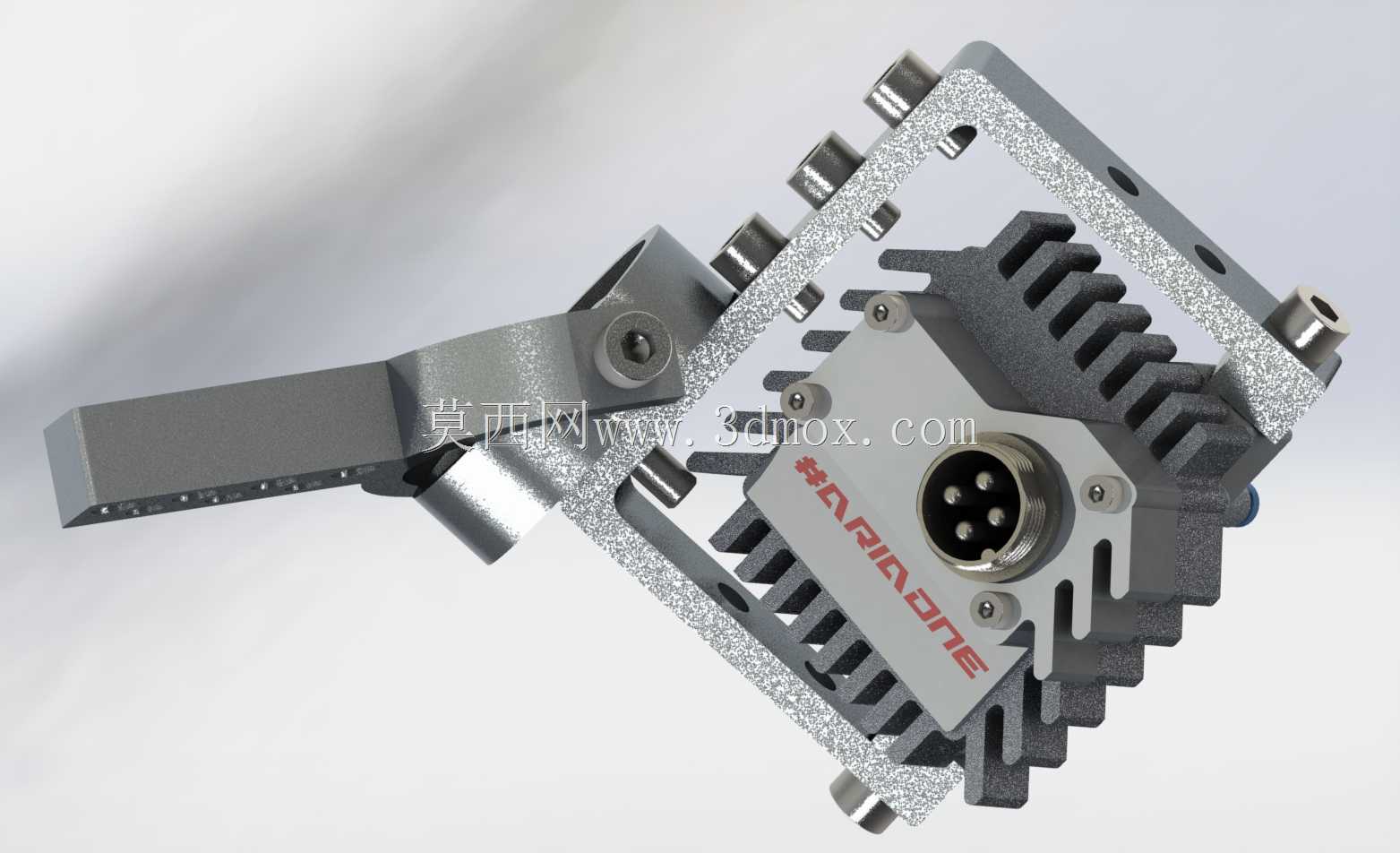

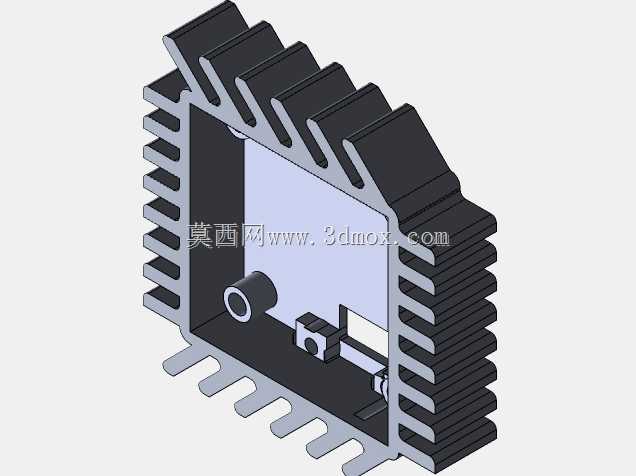

　　铝材质本身的导热系数远高于常规塑料外壳，能够快速将内部摄像头模块产生的热量传导至外壳表面。机箱侧壁设计了阵列式的散热鳍片结构，鳍片的排布方向顺着车间常见的空气流通方向设置，不需要额外加装散热风扇，就能通过被动对流实现热量的快速散出，同时鳍片之间的间隙经过尺寸校核，既保证足够的散热接触面积，又能避免金属切屑卡入缝隙造成散热通道堵塞。机箱正面预留了适配GX16-4规格的冷却接口安装位，接口周边做了台阶式密封结构，安装接口后可接入车间现有的压缩空气冷却管路，低温压缩空气进入腔体内部后可直接带走核心成像模块周边的积热，换热后的空气从壳体预设的迷宫式排气缝隙流出，整个气路通道做了防水挡边设计，避免外部切削液顺着排气缝隙倒灌进腔体内部。

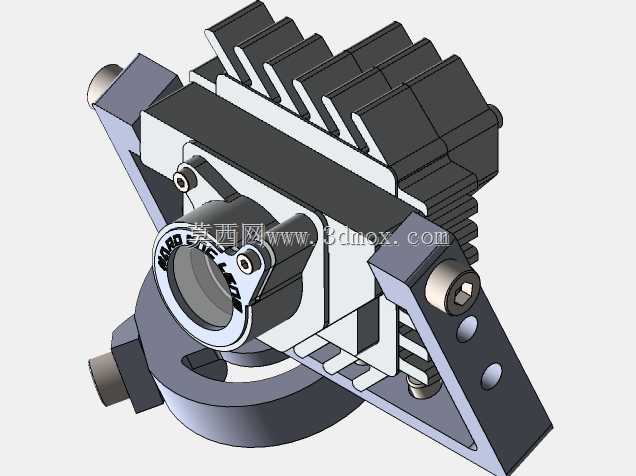

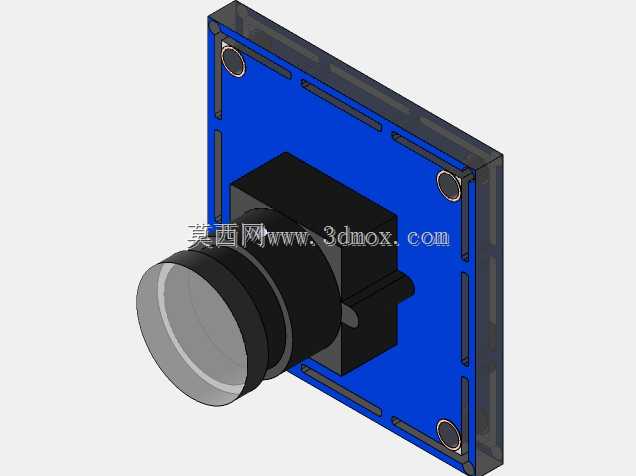

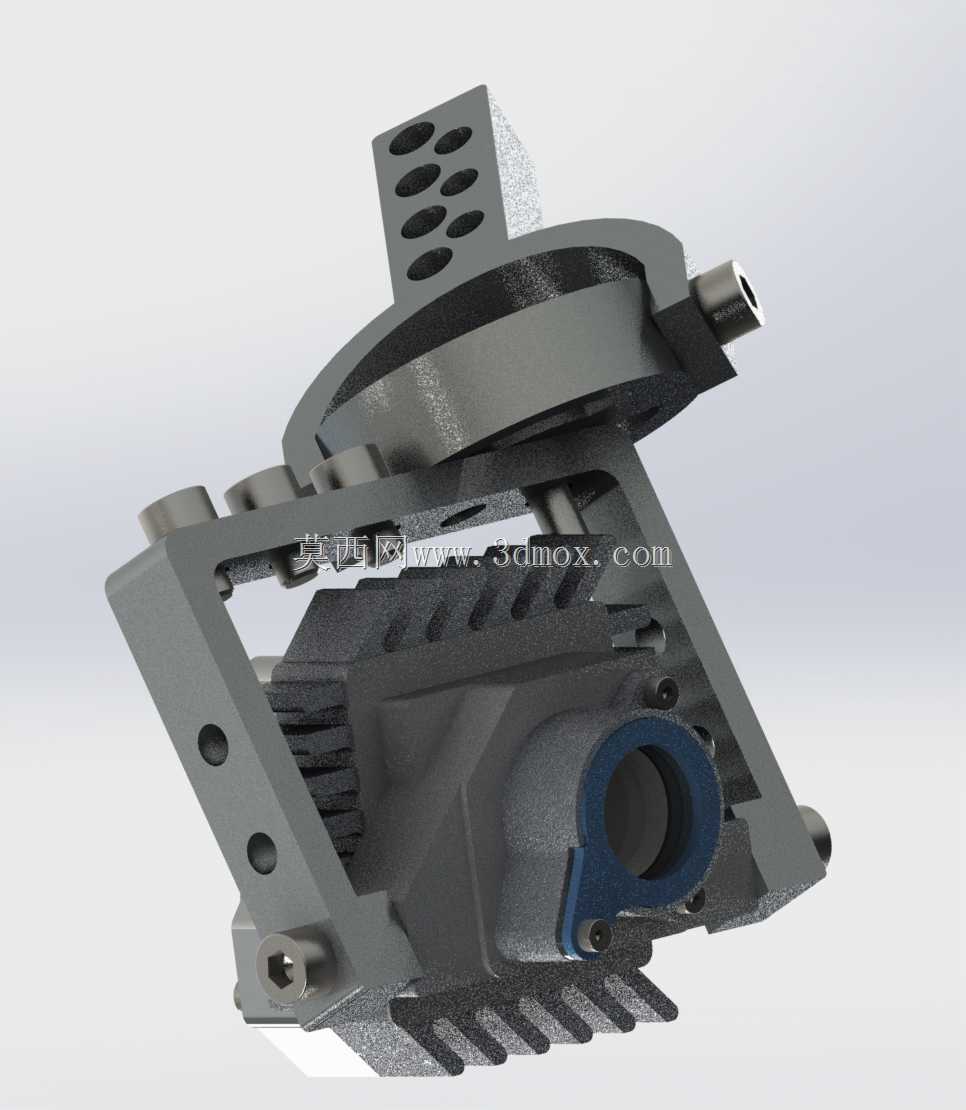

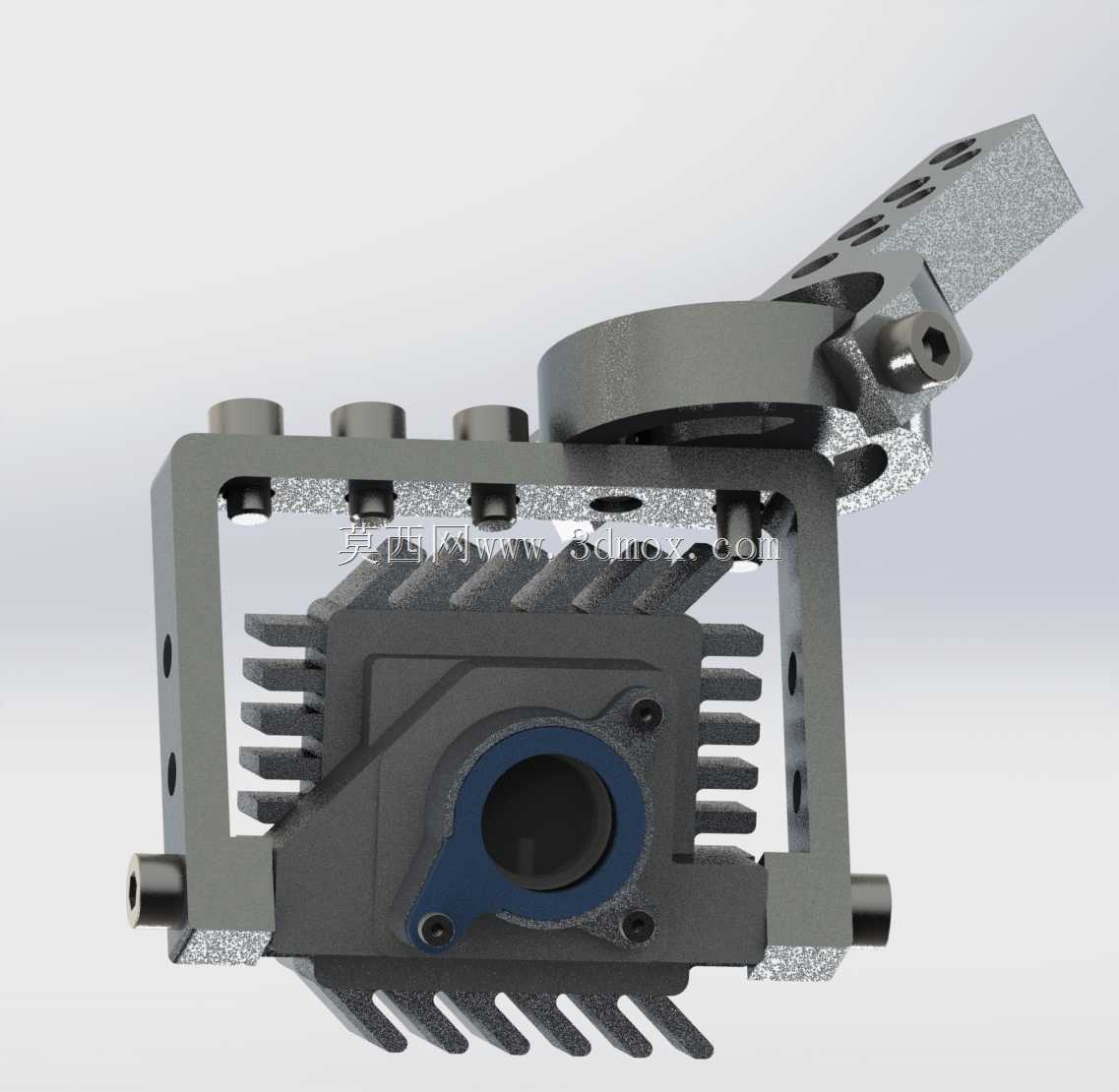

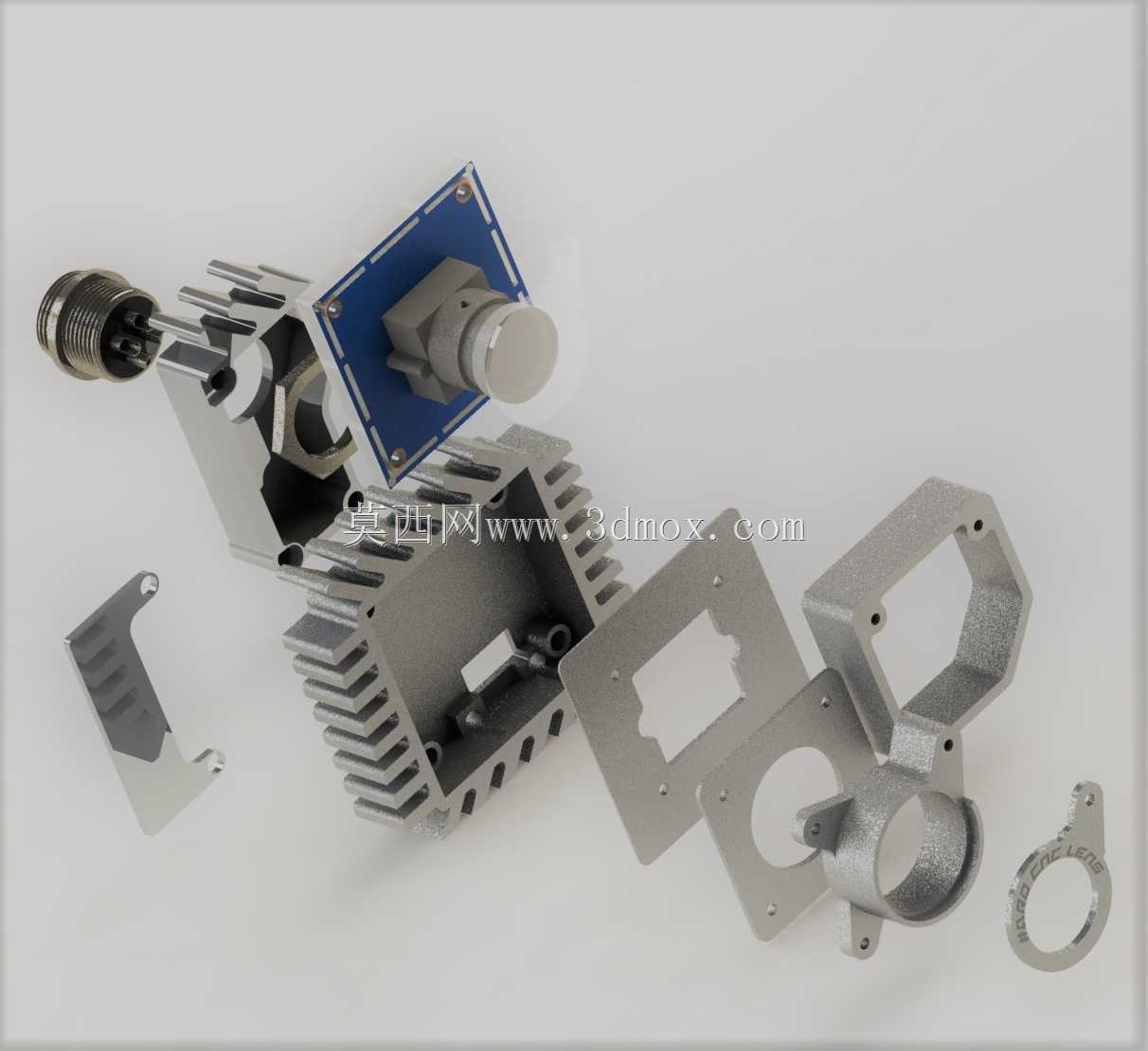

　　机箱的整体安装边界充分考虑了现有网络摄像头模块的通用尺寸，腔体内部预留了标准的螺柱安装位，可直接固定市面上主流尺寸的方形网络摄像头模组，镜头对应位置预留了圆形通光孔，孔位周边设计了环形密封槽，可嵌入O型密封圈实现镜头区域的防水密封，避免切削液溅到镜头表面影响成像。机箱顶部设计了可调节角度的安装支架，支架与壳体之间通过锁紧螺丝固定，松开螺丝后可在0到90度范围内调整摄像头的俯仰角度，适配不同高度的安装点位，支架上预留了两个长条形安装孔，可直接固定在机床的防护栏、设备侧壁或者专用的安装立杆上，安装孔的间距兼容工业监控常用的安装支架尺寸，不需要额外加工转接板就能完成部署。壳体的拼接位置全部采用止口结构设计，拼接面预留了密封胶条的安装槽，

　　组装完成后可达到IP65级别的防水防尘能力，能够直接承受切削液的直接飞溅，也能阻挡粒径0.1毫米以上的金属切屑进入腔体内部。在结构强度设计上，壳体的壁厚经过校核，在采用铝合金加工的前提下，壁厚设置为2.5毫米，既保证整体结构的刚性，在受到意外的切屑撞击、工件剐蹭时不会出现壳体变形挤压内部模块的情况，又能控制整体重量，降低安装支架的负载。机箱侧面预留了线缆穿出的过孔，过孔位置设计了防水格兰头的安装位，摄像头的供电网线、电源线可通过格兰头穿出，拧紧格兰头后即可实现线缆位置的密封，避免液体顺着线缆缝隙流入腔体。整个机箱的所有外露边角都做了R2的圆角处理，避免安装维护过程中尖锐边角划伤操作人员，同时也能减少切屑在边角位置的堆积，日常清理时只需要用压缩空气吹扫就能将表面积攒的切屑吹除，维护难度极低。在实际部署测试中，这款机箱安装在数控车床的加工工位旁，连续30天24小时运行，腔体内部的摄像头模块工作温度始终稳定在额定工作范围内，即使在车间夏季环境温度达到38摄氏度的情况下，配合冷却接口通入的低压压缩空气，模块核心温度也没有超过45摄氏度，外壳表面没有出现切削液渗入的痕迹，镜头表面始终保持清晰，没有出现起雾、沾污的情况，完全满足数控加工场景下近距离设备监控的使用需求。
