带卷车配套开卷取料矫直送料设备

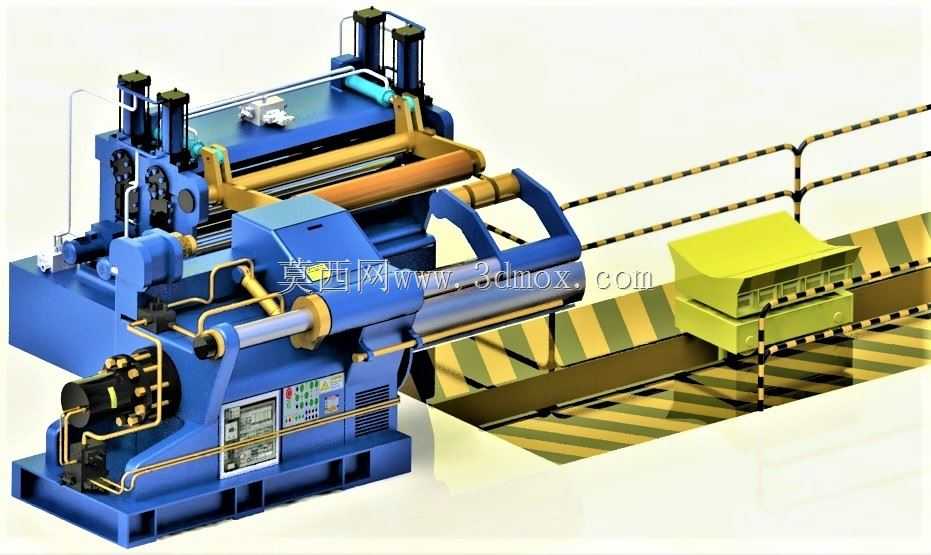

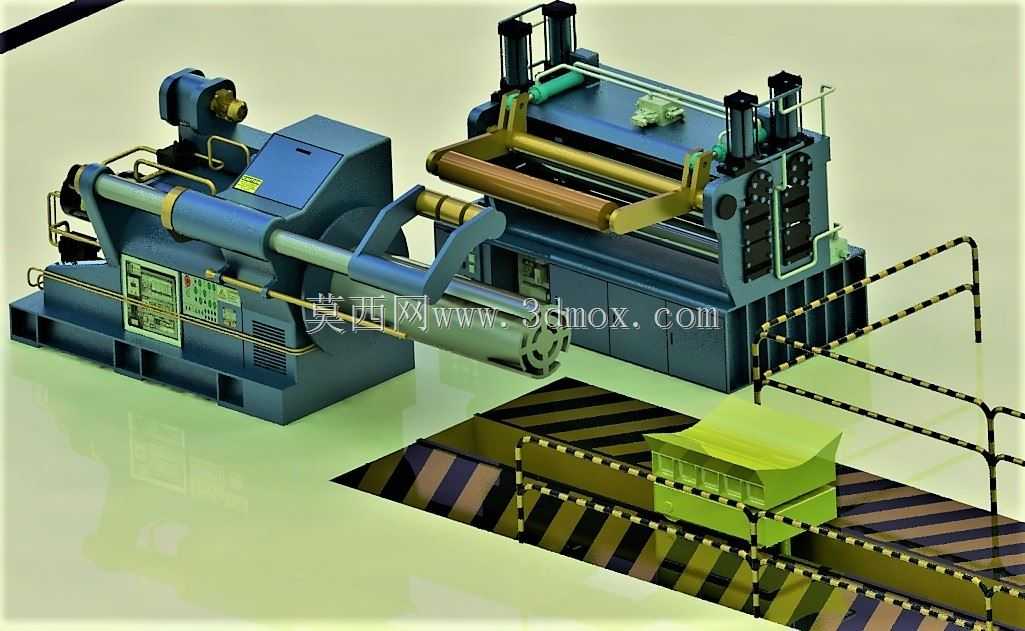

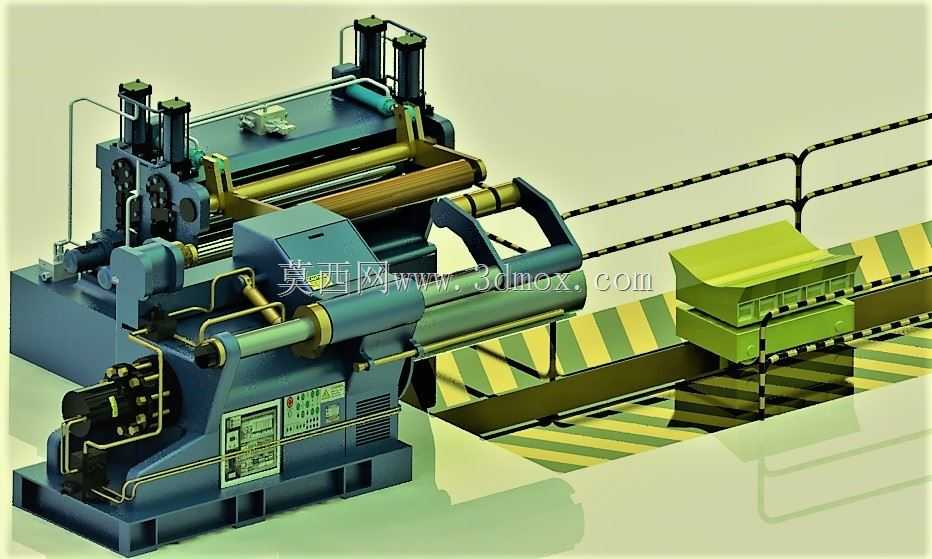

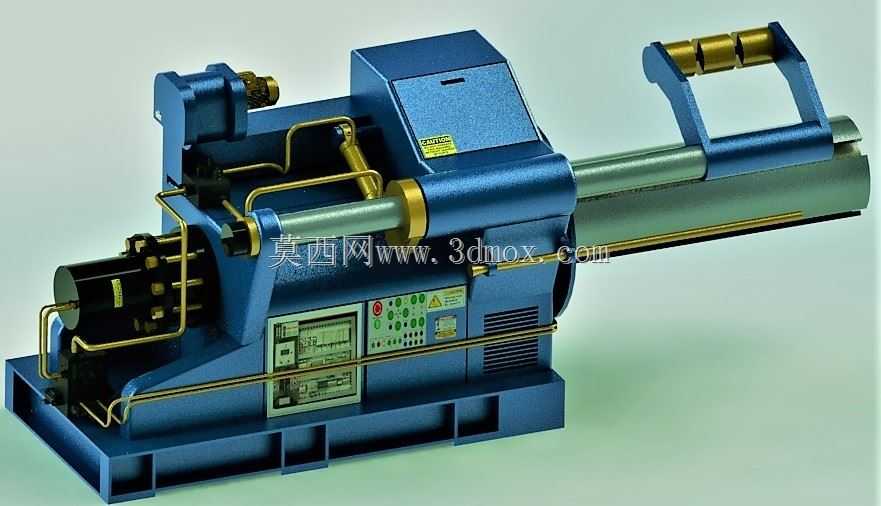

这套设备主要应用于金属卷材深加工的连续生产场景，常见于带钢分切、板材冲压、焊管成型、金属包装加工等产线的前端进料工序，承担金属带卷的上料承托、自动开卷、张力控制、板型矫直、定长送料的核心功能，是整条卷材加工产线稳定运行的核心前端单元，可适配冷轧带钢、镀锌卷、铝卷、铜带等多种金属卷材的加工进料需求，能够匹配不同厚度、不同幅宽的卷材加工工况，为后端的分切、冲压、成型工序提供板型平整、张力恒定、送料精度稳定的原料供给。设备整体采用集成化布局设计，将带卷承托工位、开卷驱动机构、多辊矫直单元、液压压料组件、出料导向结构整合为一体式安装底座，减少了分体式设备的现场安装对齐工作量，同时保障各功能单元的同轴度与运行配合精度。开卷工位采用涨缩式卷筒结构，可适配不同内径规格的带卷装夹，配合液压驱动的压料臂结构，在开卷过程中始终压紧带卷外层，避免带料松脱散卷，同时搭配张力控制机构，可根据后端加工的进料速度实时调整开卷转速，维持带料运行过程中的张力稳定，避免带料拉扯变形或堆料滞停。矫直单元采用多辊交错排布的矫直辊组设计，通过不同直径的矫直辊对带料进行反复的正反弯曲变形，消除带卷自带的波浪弯、镰刀弯、内应力不均等板型缺陷，保障出料后的带料平整度满足后续加工的精度要求，矫直辊的间隙可通过调节机构进行精准调整，适配不同厚度、不同材质的带料矫直需求。设备侧边配置的液压站与管线采用集成式排布，所有油路、电路管线沿设备机架的走线槽规整布置，既避免生产过程中带料剐蹭管线造成损坏，也方便后期的设备维护与故障排查。设备的操作面板设置在主机侧方的易操作位置，集成了转速调节、矫直间隙调整、张力参数设置、急停控制等功能按键，操作人员可在进料工位旁直接完成设备的参数调整与运行控制。设备安装时需保障底座的水平度误差控制在合理范围内，预留出带卷上料的吊装作业空间、设备侧方的维护操作空间，以及后端与分切、冲压等设备的对接安装空间，进料端的带卷承托工位可配合上卷小车完成重型带卷的自动上料作业，降低人工上料的劳动强度与安全风险。设备的各传动辊、矫直辊均采用耐磨合金钢材质制作，表面做硬化处理，长期运行不易出现磨损拉伤，可有效保障带料表面的加工质量，避免辊面缺陷压印到带料表面造成成品报废。
