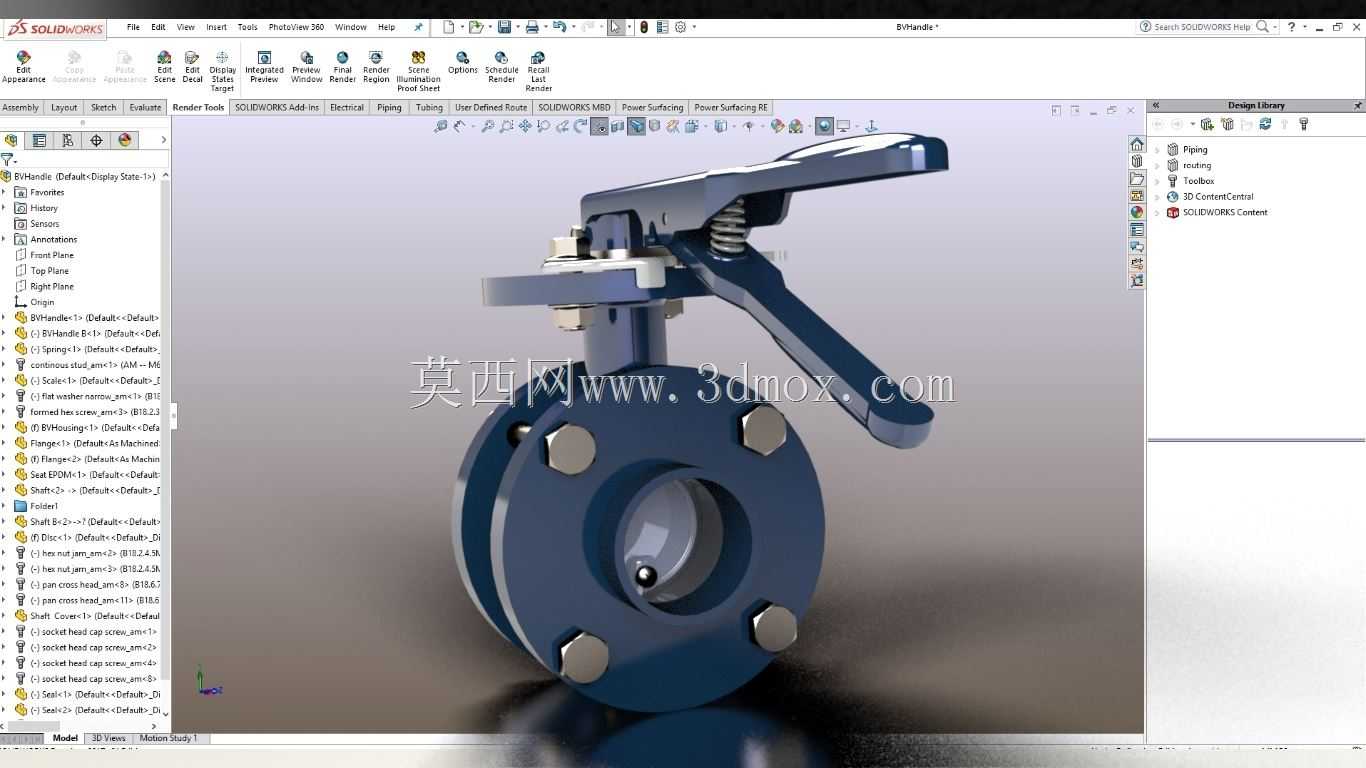

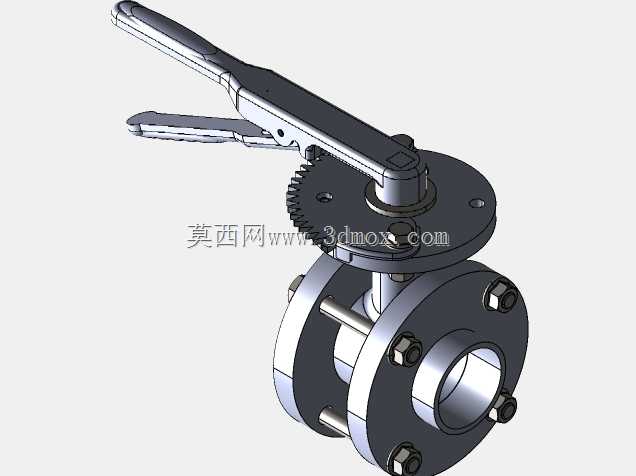

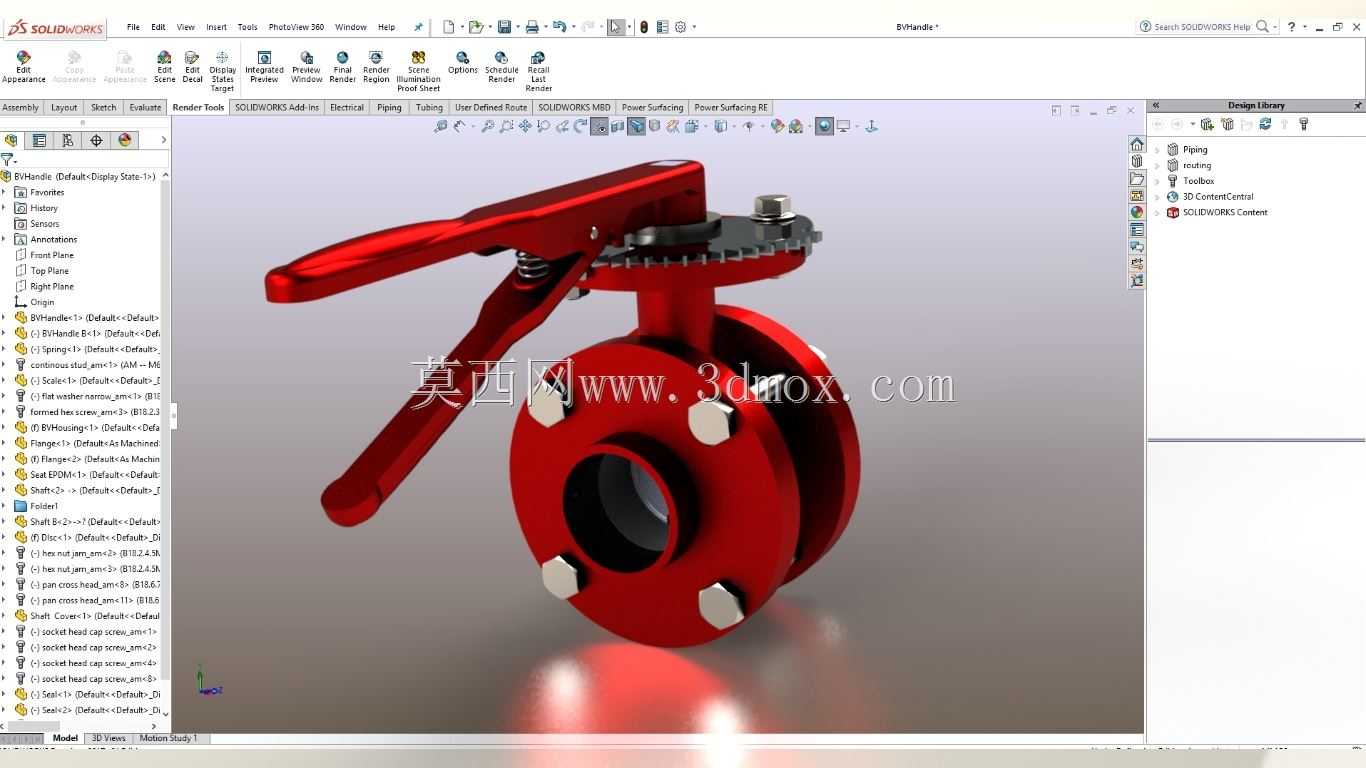

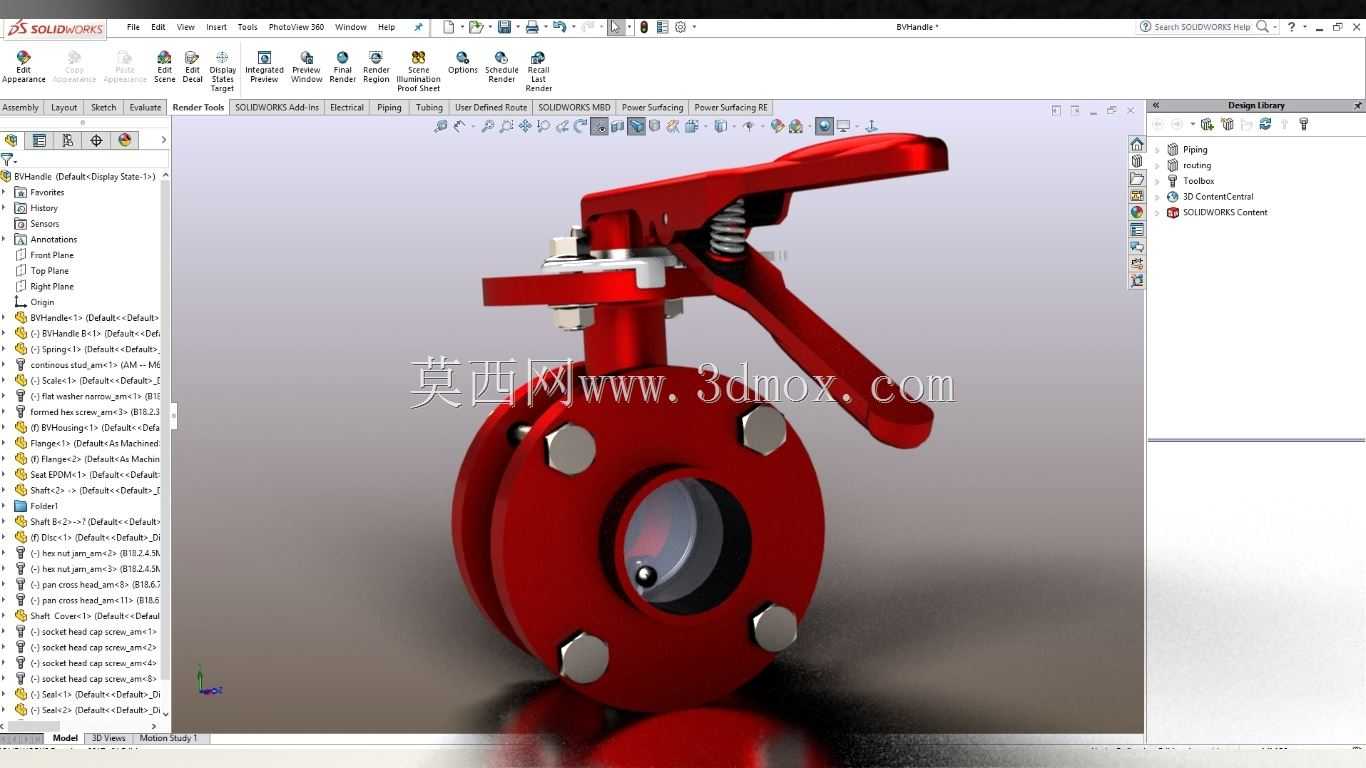

手动对夹式蝶阀工业结构设计

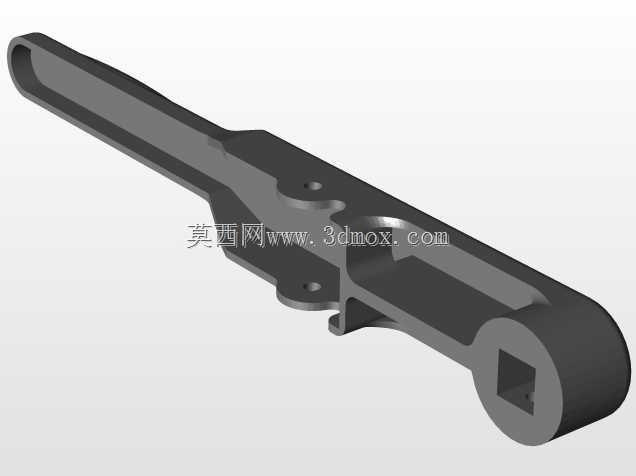

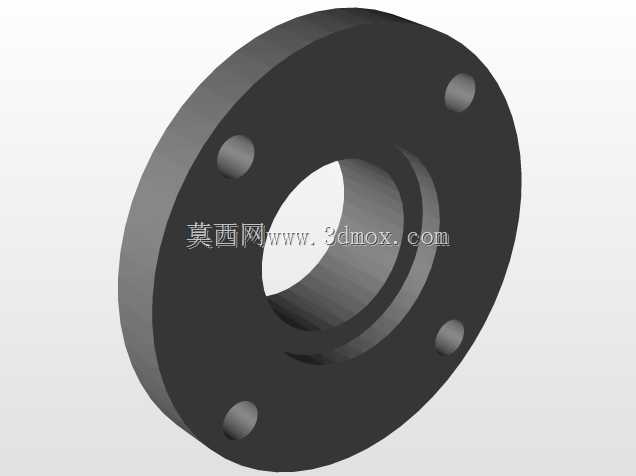

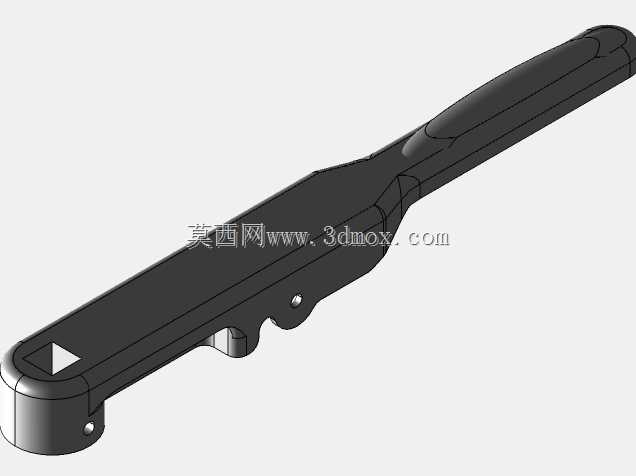

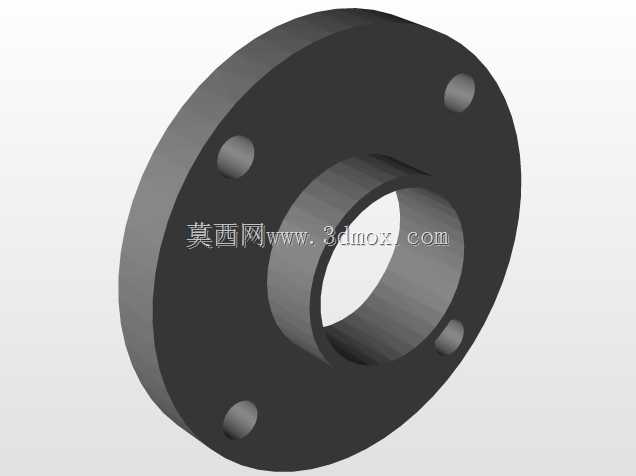

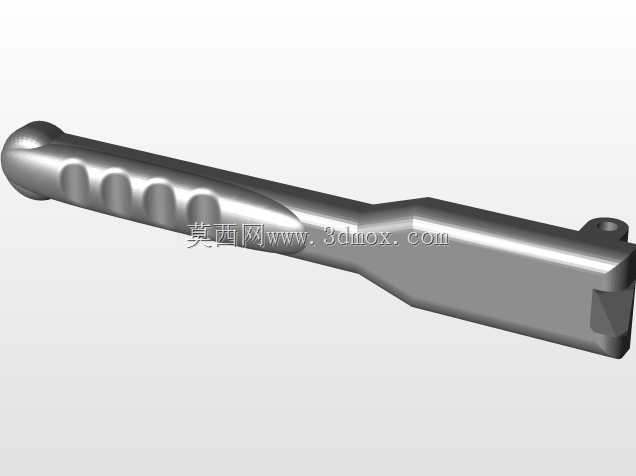

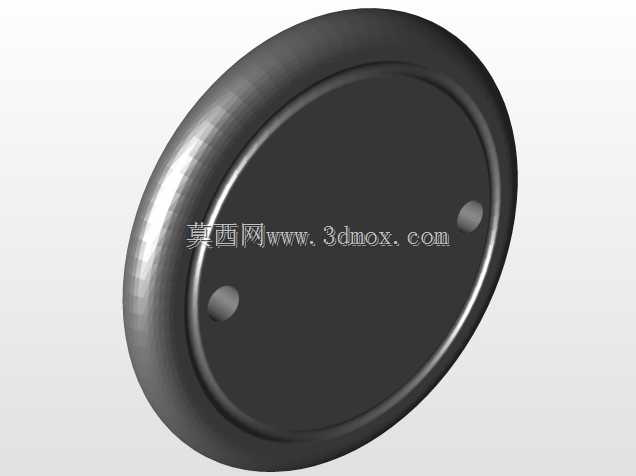

这款手动对夹式蝶阀主要应用于民用给排水、暖通空调循环管路、低压工业流体输送、小型化工制程管线等场景，是管路系统中承担通断控制与流量调节功能的核心阀件，适配清水、弱腐蚀性流体、低压气体等多种介质的输送管控需求，在楼宇管网、小型生产车间管线、家用供水支路等场景中都能发挥稳定的管控作用。从实际用途来看，该蝶阀可通过手柄操作实现阀瓣的角度调整，当手柄旋转四分之一圈时，阀瓣可完成从全闭到全开的状态切换，实现管路的快速通断；也可将手柄停留在中间行程位置，通过改变阀瓣的过流开度，逐步调节管路内的介质流量，适配不同工况下的流量管控需求，相比同通径的闸阀、截止阀，它的操作力矩更小，启闭动作更迅捷，日常运维操作更省力。从功能特性来看，这款蝶阀采用对夹式安装结构，阀体本身不带法兰凸缘，安装时可直接夹在两片管路法兰之间，依靠法兰螺栓的预紧力完成固定，整体结构紧凑，轴向安装尺寸远小于同通径的法兰式阀门，能有效节省管路安装空间，尤其适合安装空间局促的管线排布场景。阀瓣采用圆盘式结构，绕阀杆轴线做回转运动，密封面贴合紧密，低压工况下密封性能可靠，启闭过程中阀瓣与密封件的摩擦行程短，长期使用的磨损量更小，使用寿命更长。扳动手柄自带弹簧定位结构，可在阀瓣调整到目标开度后自动锁止，避免管路介质压力波动导致阀瓣自行移位，保障开度控制的稳定性。从设计思路来看，这款蝶阀的结构设计充分兼顾了实用性与加工经济性，整体零件数量少，阀体采用一体式铸造结构，结构强度高，流道内壁平滑无明显凸起，介质流经时的流阻更小，能有效降低管路输送过程中的压力损失。手柄采用杠杆式加长设计，放大操作力矩，操作人员无需借助额外工具即可轻松完成启闭操作，手柄表面做防滑处理，操作时不易打滑。阀杆与阀瓣的连接部位做了防松设计，避免长期启闭操作后连接松动导致阀瓣动作滞后。从外形尺寸与安装边界来看，这款蝶阀的轴向厚度较薄，安装时不需要在管路上预留过长的安装余量，对夹安装的形式也不需要额外配置法兰配对附件，安装时只需保证两侧管路法兰的端面平行度与同轴度，将阀体置于两片法兰中间，对称拧紧连接螺栓即可完成安装，安装过程便捷，后期维护拆卸也十分方便，不需要将整段管路拆解即可完成阀门的更换与检修。
