三通式法兰连接阀体结构设计

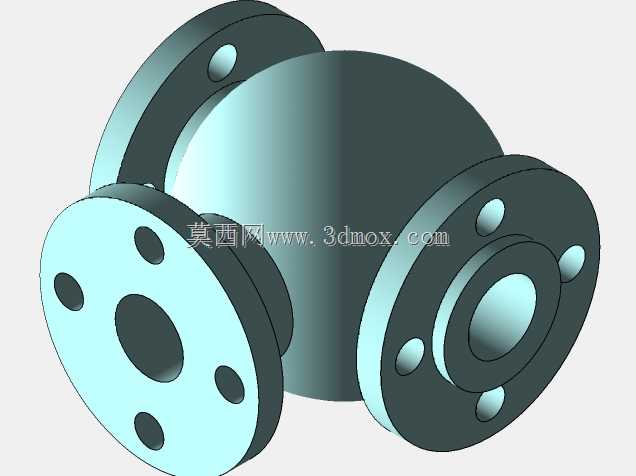

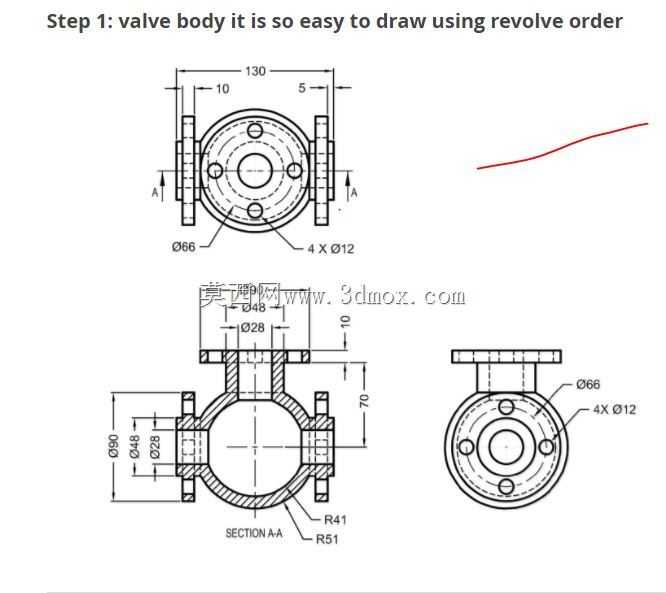

该阀体作为流体管路系统中的核心承压壳体部件，广泛应用于给排水管网、工业流体输送、暖通循环系统、小型化工介质传输等场景，承担着介质分流、流向切换、管路衔接承载的核心作用，是三通类截断、调节阀门的基础承载结构，其结构合理性直接决定整阀的密封可靠性、承压能力与使用寿命。从功能特性来看，该阀体采用三通式腔体结构，三个接口均采用法兰连接形式，能够与同通径的管路法兰通过螺栓实现紧固连接，法兰端面的密封面结构可配合密封垫片实现接口处的静密封，避免介质输送过程中出现外漏问题；阀体内部为平滑过渡的球形腔体，流道转弯处采用大圆弧过渡设计，能够有效降低介质流经阀体时的局部阻力，减少介质紊流带来的压损与管路振动，同时避免介质中的固体杂质在腔体内堆积卡滞。从设计思路来看，该阀体主体为典型的轴对称回转类结构，主体轮廓可通过回转成型逻辑构建，在此基础上延伸出三个方向的法兰接口结构，腔体内部的流道尺寸经过匹配计算，能够保证三个接口的通径一致，实现介质在三个方向的等流量分配；法兰端面上均匀布置的四个安装孔，能够与标准法兰的螺栓孔位精准匹配，降低现场安装的对位难度；阀体侧壁的厚度经过承压强度校核，能够满足常规低压流体输送工况的压力承载要求，避免长期承压运行出现壳体变形、开裂问题。从外形尺寸与安装边界来看，该阀体总长度为130mm，两侧水平接口的法兰间距、垂直方向接口的伸出长度均经过紧凑化设计，能够在狭小的管路安装空间内完成布置；法兰端面上的安装孔规格统一，接口通径尺寸符合常规低压管路的通径匹配要求，安装时无需额外制作过渡转接件，可直接与现有标准管路对接；阀体的剖面结构显示，腔体内部的过渡圆弧分别为R41与R51，既保证了流道的平滑性，也避免了结构尖角带来的应力集中问题，提升了阀体长期运行的结构稳定性。
