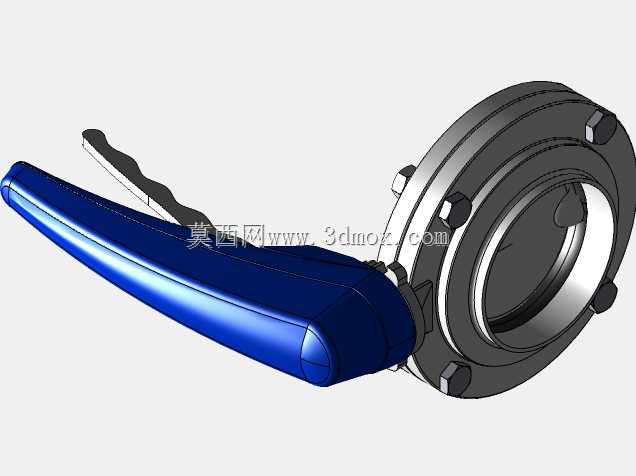

三英寸手柄式对夹蝶阀结构设计

这款三英寸手柄驱动蝶阀，主要面向中小口径低压流体输送管路场景设计，广泛应用在民用给排水、暖通空调循环水、轻工食品流体输送、小型化工制程支路等对启闭效率有要求的管路系统中，承担管路通断控制、小范围流量调节的核心作用，相比同口径闸阀、截止阀，它的结构长度更短，安装占用空间更小，启闭操作力矩更低，非常适合安装空间局促、需要频繁启闭的管路节点。从功能特性来看，它采用直角回转的工作原理，驱动手柄带动阀杆旋转四分之一圈即可完成全开或全关动作，阀瓣为圆盘式结构，全开状态下阀瓣与管路流向平行，流道通畅压损极小，全关状态下阀瓣与阀座密封面紧密贴合，可实现可靠截断；手柄自带档位定位结构，可将阀瓣锁定在不同开度位置，满足小范围流量调节需求，无需额外配置锁止件即可避免阀位受流体冲击发生偏移。设计过程中优先考虑了安装适配性与操作便捷性，整体采用对夹式连接结构，两端无需自带法兰结构，安装时只需将阀体夹在管路两端配对法兰之间，穿入螺栓紧固即可完成装配，相比法兰式连接的阀门，整体重量降低近四成，安装时无需吊装重型阀体，单人即可完成对位装配；阀体流道采用等径直通设计，无突兀缩径结构，流体经过时不会产生明显涡流，可降低管路输送的能耗损失，同时减少介质内杂质在阀腔内的淤积，降低长期使用后的卡滞风险。外形尺寸方面，三英寸公称通径对应的阀体流道内径适配DN80规格管路，阀体整体轴向结构长度符合通用对夹蝶阀的安装尺寸标准，可直接替换同规格同压力等级的现有蝶阀产品，无需改动管路法兰的开孔位置与间距；手柄长度经过力矩匹配设计，既保证普通操作人员无需借助加力杆即可完成带压工况下的启闭操作，又避免手柄过长导致安装后占用过多侧向操作空间，手柄表面做了贴合手型的弧度造型，边缘做圆滑过渡处理，长时间操作也不会产生硌手的不适感；阀体外部的连接螺栓采用对称均布设计，紧固时受力均匀，可保证密封面受压一致，避免局部渗漏问题，同时螺栓外露部分做了防锈处理，适配潮湿、多尘的复杂安装环境。
