桌面式激光打标设备整机结构设计方案

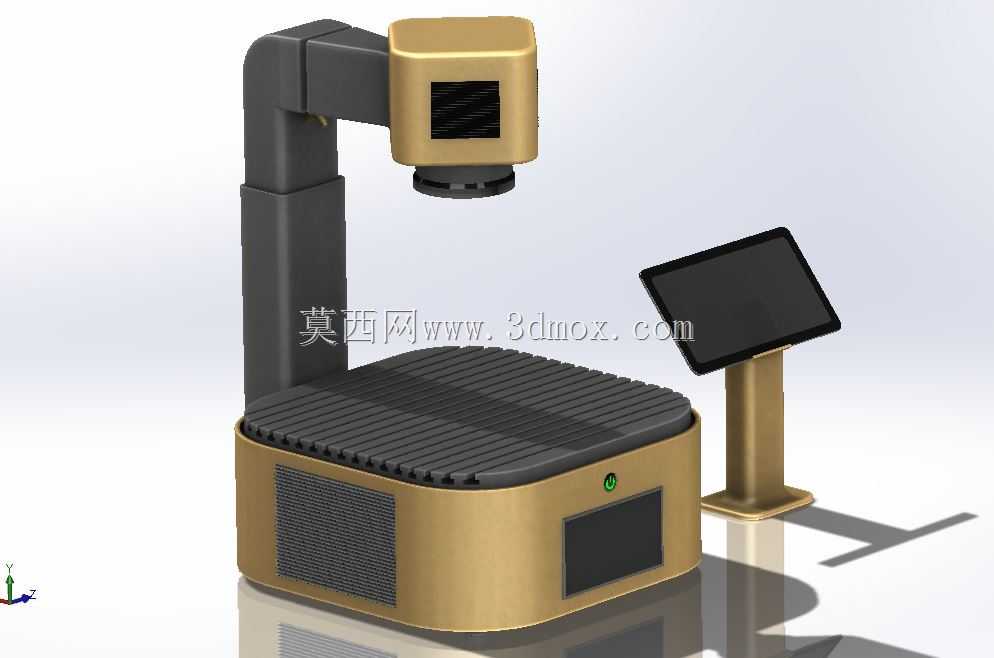

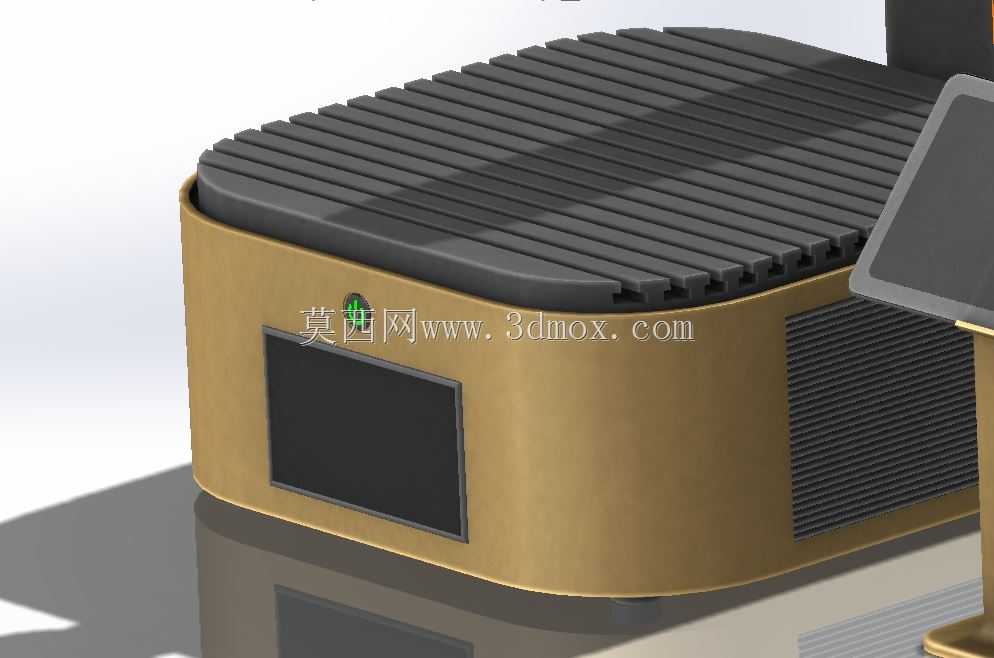

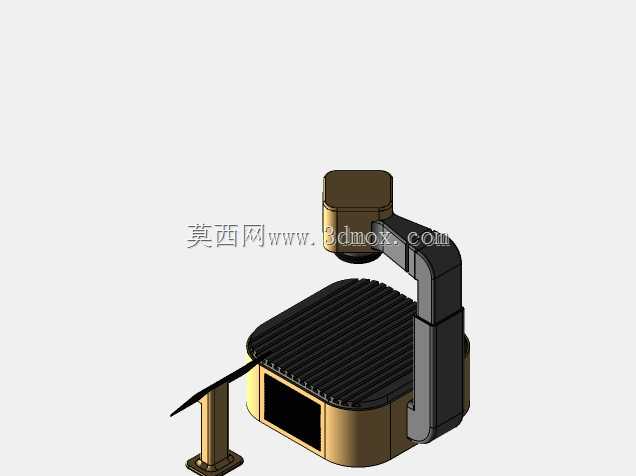

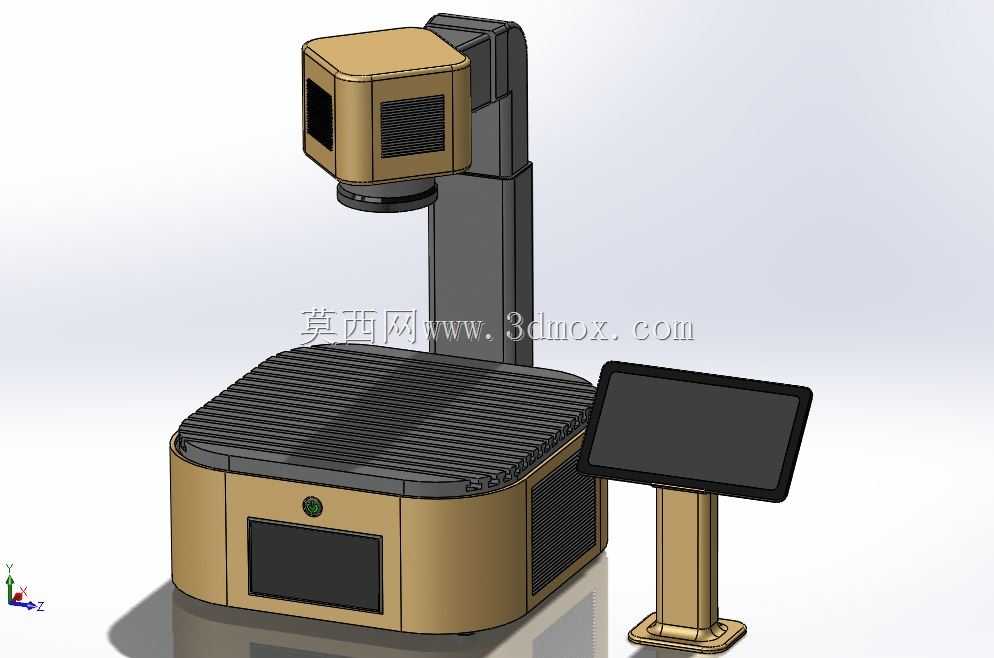

这款桌面式激光打标设备主要面向中小批量精密标识加工场景，可覆盖五金配件、电子元器件、塑胶外壳、工艺礼品等多类材质的表面永久标记作业，适配生产车间流水线旁补标工位、小型加工门店接单作业、实验室试样打标等多元使用场景，能够在不接触工件表面的前提下，完成文字、图案、二维码、序列号等多种内容的高精度刻印，标记效果清晰耐磨，不会出现传统油墨喷码易脱落、易晕染、耗材成本高的问题。设备采用立式悬臂加一体化工作台的整体布局，将激光发生模块、振镜扫描组件集成在上部悬臂结构内，下部底座集成整机控制电路、散热系统与工件承载平台，侧边独立设置触控操作终端，既压缩了整机的占地空间，也让操作区域与激光作业区域保持安全距离，避免操作人员误触激光作业区。设计过程中优先考虑了日常使用的操作便利性，工作台面采用防滑耐磨的格栅式承载结构，可适配不同尺寸的工装夹具固定，满足不同外形工件的打标定位需求；悬臂部分的高度预留了充足的工件放置空间，既可以放置厚度较小的电子零件、铭牌类工件，也能容纳一定高度的盒体、壳体类工件完成打标，无需额外垫高或拆卸设备部件。散热系统采用侧出风的风道设计，在底座与激光模块侧面均设置通风散热结构，能够保证设备长时间连续作业时的温度稳定，避免高温导致的激光功率衰减问题，延长核心部件的使用寿命。独立触控终端采用可调整角度的立式支架安装，操作人员可以根据自身站立或坐姿的操作习惯调整屏幕倾角，操作界面朝向作业人员方向，参数设置、打标内容编辑、作业启动等操作都可以在触控屏上直接完成，无需外接额外的操作设备。整机的安装边界充分考虑了桌面放置的使用需求，底座尺寸适配常规工业工作台的台面深度与宽度，不需要额外定制专用安装台架，设备就位后接通电源与气源即可完成调试投入使用，设备边角均做了圆弧过渡处理，避免日常操作过程中的磕碰划伤，外罩采用金属材质拼接，既可以屏蔽激光作业时的杂散辐射，也能提升整机的结构强度，降低日常搬运、使用过程中的外壳变形风险。激光输出端设置在悬臂下部正对工作台中心的位置，打标范围覆盖工作台核心承载区域，常规尺寸工件放置在台面上即可完成全幅面打标，不需要反复调整工件位置，大幅提升单件工件的打标作业效率。
